全自动洗衣机控制

全自动洗衣机的控制系统设计说明全自动洗衣机的控制系统是确保洗衣机正常运行和完成洗衣任务的关键部分。

控制系统通过各种传感器、执行器和微处理器等电子元件实现衣物洗涤、漂洗、脱水等各个环节的自动控制和协调。

下面是一份全自动洗衣机控制系统的设计说明，包含洗涤、漂洗和脱水的三个阶段，以及保护功能和用户界面设计。

一、洗涤阶段控制1.温度控制：通过温度传感器实时监测水温，并根据用户设定的洗涤程序，在合适的时间段内控制加热元件的加热功率，以达到所需的洗涤温度。

2.转速控制：通过电机转速传感器实时监测电机转速，并根据用户设定的洗涤程序，在洗涤阶段内控制电机的转速，以达到合适的衣物搅拌效果。

3.水位控制：通过水位传感器实时监测洗衣机内的水位，并根据用户设定的洗涤程序，在洗涤阶段内动态控制进水和排水阀门的开启和关闭，以确保合适的水平。

二、漂洗阶段控制1.水位控制：在漂洗阶段，根据用户设定的漂洗次数，在每个漂洗周期内通过水位传感器控制进水和排水阀门的开启和关闭，以及根据需要增加合适的水位和水流量。

2.转速控制：根据用户设定的漂洗程序，在漂洗阶段进行适当的转速控制，以确保充分的漂洗效果。

三、脱水阶段控制1.转速控制：根据用户设定的脱水程序，在脱水阶段内控制电机的转速，以达到合适的脱水效果。

2.平衡控制：通过重力传感器或倾斜传感器实时检测洗衣机的平衡状态，在脱水阶段内根据检测结果控制电机的转速和加速度，以避免洗衣机在高速旋转时产生过大的震动和噪音。

四、保护功能1.温度保护：通过温度传感器实时监测洗衣机内的温度，当温度过高时，控制系统自动停止加热功率输出，以避免温度过高引起安全事故。

2.电流保护：通过电流传感器实时监测电机的电流，当电流异常时，控制系统自动切断电机电源，以避免电机过载损坏。

3.漏水保护：通过水位传感器实时监测洗衣机底部的水位，当水位超过安全范围时，控制系统自动关闭进水阀门，并进行相应的报警提示。

4.电子锁保护：在洗涤和脱水阶段，通过电子锁控制洗衣机门的关闭状态，以确保用户的安全。

全自动洗衣机的PLC 控制系统设计是一个复杂而关键的工程，需要考虑多个方面来确保洗衣机的正常运行和性能优化。

以下是设计全自动洗衣机PLC 控制系统时可能涉及的一些关键方面：
1. 功能需求分析：首先需要明确定义全自动洗衣机的功能需求，包括各种洗涤程序、水位控制、温度控制、脱水程序等，以此为基础设计PLC 控制逻辑。

2. 传感器与执行元件：设计适当的传感器用于检测洗衣机的状态，如水位传感器、温度传感器、转速传感器等；同时选择合适的执行元件，如电磁阀、电机等。

3. PLC选型：根据洗衣机的控制需求选择适合的PLC 控制器，考虑其输入输出点数、处理速度、通信接口等因素。

4. 控制逻辑设计：设计洗衣机的控制逻辑，包括各种洗涤程序的步骤、传感器反馈与执行元件控制之间的逻辑关系等。

5. 人机界面设计：设计用户友好的人机界面，包括显示屏、按钮、指示灯等，使用户能够方便地选择洗涤程序和监控洗衣机状态。

6. 安全保护设计：考虑洗衣机在异常情况下的安全保护措施，如漏
水保护、过载保护、电气安全等，确保用户和设备的安全。

7. 系统调试与测试：在完成设计后进行系统调试与测试，验证控制系统的可靠性和稳定性，确保洗衣机能够按照设计要求正常运行。

通过综合考虑以上方面，设计出合理有效的全自动洗衣机PLC 控制系统，可以实现洗衣机的自动化控制，提升洗衣机的性能和用户体验。

同时，也需要不断改进和优化控制系统，以适应市场需求和技术发展的变化。

全自动洗衣机的PLC控制引言全自动洗衣机是一种现代化的家用电器，它能够自动完成洗衣服的整个过程，包括清洗、漂洗和脱水等环节。

其中，PLC（可编程逻辑控制器）是控制洗衣机运行的重要组成部分，它通过编程实现洗衣机的自动化控制。

本文将介绍全自动洗衣机的PLC控制原理、PLC编程方法以及PLC控制对洗衣机性能的影响。

PLC控制原理PLC（可编程逻辑控制器）是一种专用的工业控制计算机，它能够通过编程实现对各种机械设备的自动控制。

在全自动洗衣机中，PLC控制器扮演着洗衣机运行的“大脑”角色。

PLC控制原理主要包括以下几个方面：1. 输入信号的读取：洗衣机中的传感器将所需的输入信号传送给PLC控制器，例如水位传感器、温度传感器和开关信号等。

2. 逻辑判断与处理：PLC控制器对传感器信号进行逻辑判断和处理，根据预设的程序和逻辑条件来确定下一步的操作。

3. 输出信号的控制：PLC控制器根据逻辑判断的结果，控制相应的执行器，如电机、水泵和阀门等，完成洗衣机的各个动作。

4. 反馈控制与监测：PLC控制器通过传感器对洗衣机的运行状态进行监测，并实时调整控制策略，确保洗衣机的正常运行。

PLC编程方法PLC编程是实现PLC控制的核心环节，它决定了洗衣机的自动化程度和控制性能。

通常使用的PLC编程语言有以下几种： - 指令列表（IL）：基于指令的编程方法，适合编写简单的控制程序。

- 检测逻辑脚本（LAD）：基于电气线路图的图形化编程，适合理解电气控制逻辑。

- 功能块图（FBD）：通过连接功能块的图形化故事流程图来编程，适合逻辑较为复杂的场景。

- 结构化文本（ST）：类似于传统编程语言的编写方式，适合复杂的程序设计和控制策略。

此外，PLC编程还需要考虑以下几个关键点： 1. 输入信号的定义：根据洗衣机的传感器类型和接口，定义输入信号的地址和功能。

2. 输出信号的定义：根据洗衣机的执行器类型和接口，定义输出信号的地址和功能。

全自动洗衣机控制器
全自动洗衣机控制器是一种用于控制洗衣机操作的电子
控制器，它可以实现自动控制、优化程序、故障检测等功能，是现代洗衣机的重要组成部分。

全自动洗衣机控制器由微控制器、传感器、执行器、显
示器等组成，它的工作流程如下：
1.检测洗涤水位：当洗衣机启动时，控制器会检测洗涤
水位是否足够，若不足则会通过水泵将水引入洗衣机。

2.检测温度和湿度：为了确保清洗效果和节省能源，控
制器会在洗涤过程中持续检测洗涤水温度和空气湿度，并
根据检测结果自动调整水温和风机转速。

3.选择洗涤程序：全自动洗衣机控制器会根据用户选择
的洗涤程序自动设置相关参数，包括水温、洗涤时间、漂
洗时间等。

4.控制运动状态：控制器会监测洗衣机的运动状态，包
括转速、加速度等，并通过可变频率控制器自动调节机芯
转速，使洗衣机在运行过程中保持平稳运转。

5.故障检测：如果出现故障，控制器会通过故障检测系
统自动报警并停止洗涤过程，以防止进一步损坏洗衣机。

6.显示和操作：控制器会通过液晶显示屏显示当前洗涤
状态和剩余时间，并允许用户通过按键选择洗涤程序、启
动暂停等操作。

全自动洗衣机控制器可以大大提高洗衣机的智能化水平，使其具有更高效的清洗效果和更加人性化的使用体验。

随
着人们对家电的需求越来越高，全自动洗衣机控制器将发
挥越来越重要的作用。

全自动洗衣机控制系统研究设计全自动洗衣机控制系统是一种用于控制洗衣机运行的技术系统。

它可以根据用户的需求和设定，自动完成洗衣过程的各个阶段，提高洗衣效率和便捷性。

本文将对全自动洗衣机控制系统进行研究设计，并包括以下几个方面的内容：硬件设计、软件设计和系统测试。

硬件设计：全自动洗衣机控制系统的硬件设计主要包括控制面板、传感器和执行部件。

控制面板负责与用户进行交互，包括显示当前状态和操作界面，接收用户设定的参数和指令。

传感器用于检测洗衣机内部的状态和环境变量，例如洗衣水位、温度、转速等。

执行部件则负责根据控制系统的指令，控制洗衣机的各个部分运行，例如水泵、电机和阀门等。

软件设计：全自动洗衣机控制系统的软件设计主要包括控制算法和用户界面。

控制算法是实现全自动洗衣过程的核心部分，它根据用户设定的参数和洗衣机内部的状态，确定各个部件的工作方式和顺序。

例如，在洗涤阶段需要确定洗涤时间、转速和水位，而在洗衣结束后需要根据用户设定的选项，执行漂洗、脱水和烘干等操作。

用户界面包括显示当前状态和操作界面，以及接收用户设定的参数和指令。

用户界面设计需要考虑界面的友好性和可操作性，使用户能够方便地使用洗衣机控制系统。

系统测试：全自动洗衣机控制系统的测试主要包括功能测试和性能测试。

功能测试是验证系统是否满足用户需求和功能要求。

例如，测试系统是否能够完成各个洗衣过程的自动控制，以及是否能够根据用户设定的参数和选项执行相应的操作。

性能测试是验证系统在各种工作条件下的性能指标，例如洗涤、漂洗、脱水和烘干效果，以及洗涤效率和能效等方面的指标。

在研究设计全自动洗衣机控制系统时，需要考虑以下几个方面的问题：1.确定用户需求和功能要求：了解用户对洗衣机的需求和期望，确定控制系统的功能和性能要求。

2.选择合适的传感器和执行部件：根据洗衣机的特点和工作要求，选择合适的传感器和执行部件，以实现洗衣过程的自动控制。

3.设计合理的控制算法：根据用户需求和洗衣机的工作原理，设计合理的控制算法，以实现洗衣过程的自动控制。

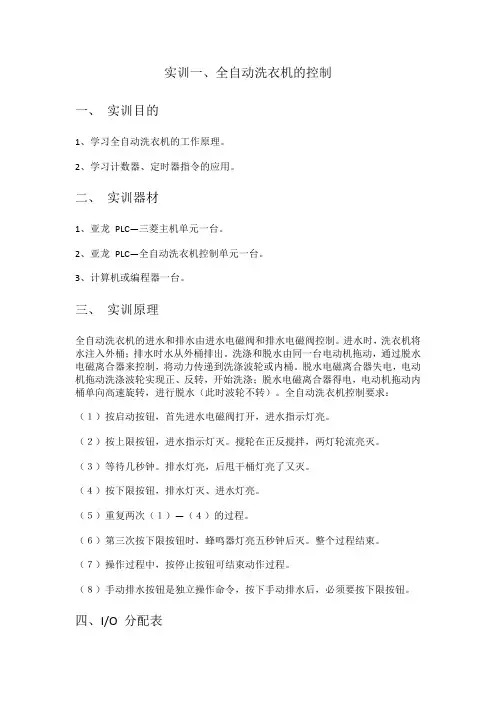

实训一、全自动洗衣机的控制一、实训目的1、学习全自动洗衣机的工作原理。

2、学习计数器、定时器指令的应用。

二、实训器材1、亚龙PLC—三菱主机单元一台。

2、亚龙PLC—全自动洗衣机控制单元一台。

3、计算机或编程器一台。

三、实训原理全自动洗衣机的进水和排水由进水电磁阀和排水电磁阀控制。

进水时，洗衣机将水注入外桶；排水时水从外桶排出。

洗涤和脱水由同一台电动机拖动，通过脱水电磁离合器来控制，将动力传递到洗涤波轮或内桶。

脱水电磁离合器失电，电动机拖动洗涤波轮实现正、反转，开始洗涤；脱水电磁离合器得电，电动机拖动内桶单向高速旋转，进行脱水（此时波轮不转）。

全自动洗衣机控制要求：（１）按启动按钮，首先进水电磁阀打开，进水指示灯亮。

（２）按上限按钮，进水指示灯灭。

搅轮在正反搅拌，两灯轮流亮灭。

（３）等待几秒钟。

排水灯亮，后甩干桶灯亮了又灭。

（４）按下限按钮，排水灯灭、进水灯亮。

（５）重复两次（１）—（４）的过程。

（６）第三次按下限按钮时，蜂鸣器灯亮五秒钟后灭。

整个过程结束。

（７）操作过程中，按停止按钮可结束动作过程。

（８）手动排水按钮是独立操作命令，按下手动排水后，必须要按下限按钮。

四、I/O 分配表表3-1 全自动洗衣机的控制的I/O 分配表五、I/O 的接线图六、接线图七、实训步骤1、将电源开关拨到关状态，严格按图3-1-2 所示接线，注意12V 电源的正负不要短接，电路不要短路，否则会损坏PLC 触点。

2、先将PLC 的电源线插进PLC 正面的电源孔中，再将另一端插到220V 电源插板。

3、将电源开关拨到开状态，PLC 置于STOP 状态，用计算机或编程器将总程序输入PLC，输好程序后将PLC 置于RUN 状态。

4、接通X27。

5、按照实训原理控制要求操作，观察实训现象。

八、思考题１、如何修改洗衣机搅轮正转、反转的时间？２、如何修改洗衣机洗涤循环的次数？九、程序。

一、引言随着科技的不断发展，家用电器逐渐智能化，其中全自动洗衣机作为现代家庭生活中不可或缺的电器之一，其控制系统设计显得尤为重要。

本次实训旨在通过实际操作，了解全自动洗衣机的控制原理，掌握PLC编程技术，提高学生的实践能力和创新意识。

二、实训目的1. 熟悉全自动洗衣机的结构、工作原理及控制流程；2. 掌握PLC编程技术，学会编写全自动洗衣机控制程序；3. 培养学生动手能力和团队协作精神；4. 提高学生对智能化家电的兴趣和认识。

三、实训内容1. 全自动洗衣机结构及工作原理全自动洗衣机主要由内桶、外桶、电机、进水阀、排水阀、水位传感器、温度传感器、控制面板等组成。

工作原理如下：（1）进水：按下启动按钮，进水阀打开，水通过进水管进入外桶，当水位达到设定值时，进水阀关闭。

（2）洗涤：进水结束后，电机带动内桶正转，通过波轮对衣物进行搅拌、揉搓，达到洗涤效果。

（3）漂洗：洗涤结束后，排水阀打开，将污水排出，同时进水阀打开，用清水冲洗衣物，重复几次，达到漂洗效果。

（4）脱水：漂洗结束后，排水阀关闭，电机带动内桶高速旋转，将衣物中的水分甩出。

（5）完成：脱水结束后，电机停止工作，洗衣机进入待机状态。

2. PLC编程技术本次实训采用西门子S7-200系列PLC作为控制器，利用梯形图编程实现全自动洗衣机的控制。

主要编程步骤如下：（1）定义输入/输出（I/O）地址：将洗衣机各部件的传感器、执行机构与PLC的I/O端口对应起来。

（2）编写控制程序：根据洗衣机的工作流程，编写梯形图程序，实现各阶段的控制。

（3）调试程序：将程序下载到PLC，进行实际运行调试，确保程序正确无误。

3. 调试与测试将编写好的程序下载到PLC，接通电源，进行以下测试：（1）进水测试：按下启动按钮，观察进水阀是否打开，水位是否达到设定值。

（2）洗涤测试：进水结束后，观察电机是否带动内桶正转，波轮是否工作。

（3）漂洗测试：洗涤结束后，观察排水阀是否打开，水位是否下降，进水阀是否打开。
