中考物理电功率解题技巧及经典题型及练习题(含答案)

  • 格式：doc
  • 大小：1.03 MB
  • 文档页数：16

中考物理电功率解题技巧及经典题型及练习题(含答案)一、电功率选择题1．现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。

将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。

下列结论正确的是（）A. 电源的电压为5VB. 小灯泡的最大功率为0.3WC. 滑动变阻器的最大阻值为20ΩD. 整个电路的最小功率是1.8 W【答案】 D【解析】【解答】解：（1）根据题意可知，滑动变阻器与灯泡串联，电压表测变阻器两端的电压，电流表测电路中的电流，如图所示：；（2）当电压表的示数为5V时，电路中的电流为0.3A，由图象得出此时灯泡两端的电压U L＝1V，因串联电路中总电压等于各分电压之和，所以电源的电压：U＝U滑+U L＝5V+1V＝6V，A不符合题意；由I＝可得，滑动变阻器的最大阻值：R滑＝＝≈16.7Ω，C不符合题意；整个电路的最小功率：P min＝UI＝6V×0.3A＝1.8W，D符合题意；（3）当滑动变阻器接入电路中的电阻最小时，灯泡两端的电压和电源的电压相等，由图象可知通过灯泡的电流I′＝0.5A，则小灯泡的最大功率：P Lmax＝UI′＝6V×0.5A＝3W，B不符合题意。

故答案为：D。

【分析】结合题意，将滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数减小，电流表的示数增大，则电压表并联在滑动变阻器两端，否则两电表示数应同时增大或同时减小；当电压表的示数为5V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路的总功率最小，根据图象读出电路中的电流为0.3A时灯泡两端的电压，根据串联电路的电压特点求出电源的电压，此时滑动变阻器接入电路中的电阻最大，根据欧姆定律求出滑动变阻器的最大阻值，根据P=UI求出整个电路的最小功率；当滑动变阻器接入电路中的电阻最小时，灯泡两端的电压和电源的电压相等，根据图象读出通过的电流，根据P=UI求出灯泡的最大功率.2．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A. 电压表示数变小B. 电压表示数不变C. 灯泡L的亮度不变D. 电压表与电流表A示数比值变小【答案】 D【解析】【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测电源两端的电压，电压表V2测R两端的电压，电流表测电路中的电流，因电源电压保持不变，所以，滑片移动时，电压表V1示数不变，A不符合题意；当滑动变阻器的片P向左滑动时，变阻器接入电路中的电阻变小，电路的总电阻变小，由I= 可知，电路中的电流变大，即电流表A的示数变大，则电压表V1与电流表A示数比值变小，D符合题意；变阻器接入电路中的电阻变小，由串联电路的分压特点可知，R两端分得的电压变小，即电压表V2示数变小，B不符合题意；电源电压不变，R两端分得的电压变小，则灯泡L两端的电压变大，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡的实际功率变大，灯泡变亮，C不符合题意。

故答案为：D【分析】结合电路图，理清依据的连接方式，根据电源的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律I= 可知电路中电流的变化，然后得出电压表V1与电流表A示数比值变化，根据串联电路的分压特点可知R和L两端分得的电压变化，根据P=UI可知灯泡实际功率的变化，进一步得出亮暗变化. 3．如图所示，下列测量记录正确的是（）A. 物体的长度是 3.15cmB. 体温计的示数是36.7℃C. 弹簧测力计示数是1ND. 电能表的示数是2015kW•h【答案】 B【解析】【解答】A、刻度尺的分度值是1mm，末端刻度值为3.15cm，物体长度为3.15cm ﹣2.00cm=1.15cm．故A错误；B、体温计的量程为35℃～42℃，一个大格表示1℃，里面有10个小格，因此它的分度值为0.1℃．因此它的读数=36℃+0.7℃=36.7℃．故B正确；C、弹簧测力计的分度值是0.2N，所以弹簧测力计的示数是0.2N×4=0.8N．故C错误；D、电能表的读数为201.5kW•h．故D错误．故选B．【分析】①使要弄清楚刻度尺的量程和分度值再去读数．起始端是否从零开始，起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，注意刻度尺要估读到分度值的下一位．②要弄清楚体温计的量程和分度值再去读数．③要弄清楚弹簧测力计的量程和分度值再去读数．④电能表的读数要注意，最后一位为小数位．4．如图所示电路中，电源电压不变，只闭合开关，电流表的示数为，再闭合开关，电流表示数变化了，则同时闭合、后，相同时间内、消耗的电能之比是A. 3：4B. 4：3C. 7：3D. 4：7【答案】A【解析】【解答】由电路图知道，若只闭合S1，则是只有R1的简单电路，电流表测的是R1 的电流，此时I1=0.3A；当再闭合S2时，R1、R2并联，电流表测干路中的电流，由于并联电路中各电阻互不影响，所以通过R1的电流仍然是I1=0.3A，由于电流表示数变化了0.4A，则说明通过R2的电流是I2=0.4A，又因为并联电路各支路两端的电压相等，即U1 =U2，由W=UIt知道，在相同时间内R1、R2消耗的电能之比是：，故答案为：A。

【分析】结合电路图，理清开关通断时电路的连接方式及电表的测量对象，利用并联电路的电压关系、电功的计算公式求解即可.5．下列数据最接近实际情况的是（）A. 大气对拇指指甲盖的压力约为 10NB. 学生课桌高度约为200cmC. 让人感觉舒适的气温约为37℃D. 家用节能灯的功率约为1kW【答案】 A【解析】【解答】A.大拇指的指甲盖的面积大约1cm2，大气压强约105Pa，那么大气对指甲盖的压力；F=pS=105Pa×10-4m2=10N，故A符合题意；B.普通学生课桌的高度大约1m，而200cm=2m，太高了，故B不合题意；C.让人感觉舒适的温度大约在25℃左右，37℃太高了，故C不合题意；D.家用节能灯的功率大约30W左右，1kW的功率太大了，故D不合题意。

故选A。

【分析】（1）大拇指的指甲盖的面积大约1cm2，根据F=pS计算大气对指甲盖的压力；（2）普通学生课桌的高度大约1m；（3）让人感觉舒适的温度大约在25℃左右；（4）家用节能灯的功率大约30W左右。

6．小芳同学在做电学实验时，实物图如图所示，电源电压恒为 4.5V，电压表量程“0﹣3V”，灯L标有“2.5V 1.25W”（设灯丝电阻不变），滑动变阻器规格为“20Ω 1A”，在不损坏电路元件的情况下进行实验，下列说法正确的是（）A. 灯泡的最小功率是0.162WB. 该电路的最大功率是4.05WC. 电路中电流变化的范围是0.3A﹣0.4AD. 滑动变阻器的阻值应在4Ω﹣10Ω之间变化【答案】D【解析】【解答】解：A灯泡与滑动变阻器串联,滑动变阻器接入电路中的电阻最大（电压表的示数是3V时），电路中的电流最小，灯泡的功率最小，此时灯泡两端的电压：U L′＝U﹣U滑大＝4.5V﹣3V＝1.5V，“2.5V 1.25W”R L＝ ,电路中的最小电流：I小＝＝0.3A，P L最小＝1.5V×0.3A＝0.45W，A不符合题意；电路中的电流I最大＝＝0.5A所以，电路中电流范围是0.3A～0.5A，C不符合题意；P最大＝UI最大＝4.5V 0.5A＝2.25A,B不符合题意；电路中电流最大时电阻最小R最小＝＝9 ,则R滑小＝9，电路中电流最小时电阻最大R最大＝＝15 ,则R滑大＝15，D符合题意。

故答案为：D【分析】灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压；根据P=UI求出灯泡正常发光时的电流，根据串联电路的电流特点结合滑动变阻器允许通过最大电流确定电路中的最大电流，根据P=UI求出电路的最大功率，根据欧姆定律求出灯泡的电阻和电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数为3V时，电路中的电流最小，灯泡的功率最小，滑动变阻器接入电路中的电阻最大，利用串联电路的电压特点求出灯泡两端的电压，利用欧姆定律求出电路中的电流，进一步求出电路中电流变化的范围，根据P=UI求出灯泡的最小功率，最后根据欧姆定律求出滑动变阻器接入电路中的最大阻值即可得出滑动变阻器阻值变化的范围.7．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（）A. 电压表V的示数不变B. 电流表A的示数变大C. 小灯泡的亮度变暗D. 电路的总功率变大【答案】 A【解析】【解答】由图可知，闭合开关，灯泡与滑动变阻器并联，电流表A测量电路总电流，电压表测电源电压，所以滑片移动电压表的示数不变，A符合题意；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据I= 可知，滑动变阻器所在支路中的电流变小；根据并联电路的特点可知，各支路互不影响，所以滑片向右移动，小灯泡的电流和实际功率不变，则灯泡的亮度不变，C不符合题意；根据并联电路中干路电流等于各支路电流之和可知，总电流变小，即电流表A的示数变小，B不符合题意；电源电压保持不变，总电流变小，根据P=UI知，电路的总功率变小，D不符合题意。

故答案为：A。

【分析】结合电路图，理清依据的连接方式及电表的测量对象，当滑动变阻器的滑片P向右移动时，判断出滑动变阻器接入电路中电阻的变化，滑动变阻器两端的电压不变，根据欧姆定律I= 可知该支路电流的变化；根据并联电路各支路互不影响判断出灯泡的亮度和通过灯泡的电流；根据P=UI判断电路的总功率变化情况.8．将A、B两个灯泡，按图一、图二两种方式连接，已知R A=4Ω、R B=6Ω，电源电压相同，下面分析正确的是（）A. 图一中A灯比B灯亮B. 图二中A灯比B灯亮C. 图一中A灯比图二中A灯亮D. 图一中的总功率比图二中的总功率要大【答案】B【解析】【解答】A．图一中，两灯泡串联，串联电路中各处的电流相等，A灯泡的电阻较小，由可知，A灯泡的实际功率较小，即A灯比B灯暗，A不符合题意；B．图二中，两灯泡并联，并联电路中各支路两端的电压相等，根据可知，A灯泡的电阻较小，其实际功率较大，A灯比B灯亮，B符合题意；C．由于图一中两灯串联，A灯泡两端的电压小于电源电压，图二中两灯并联，A灯泡两端的电压等于电源的电压，根据可知，图一中A灯泡的实际功率较小，灯泡较暗，即图一中A灯比图二中A灯暗，C不符合题意；D．因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，即图一中的总电阻大于图二中的总电阻；由可知，图一中的总功率比图二中的总功率要小，D不符合题意。

合集下载

初中物理电功率解题技巧讲解及练习题(含答案)

初中物理电功率解题技巧讲解及练习题(含答案)

初中物理电功率解题技巧讲解及练习题(含答案)一、电功率选择题1．如图所示电路，电源电压恒定，R为光敏电阻，其阻值随着光照的增强而减小，为定值电阻，当光照减弱时A. V与示数的比值减小B. V与示数的比值不变C. 与示数之差变大D. 电路消耗的总功率减小【答案】D【解析】【解答】A、由欧姆定律可知，V与示数的比值为光敏电阻R的阻值，因R的阻值变大，则该比值变大，A不符合题意；B、电压表示数不变，示数变小，则V与示数的比值变大，B不符合题意；C、由并联电路的特点可知，与示数之差为通过的电流，保持不变，C不符合题意；D、电源电压不变，总电流变小，根据可知，总功率减小，D符合题意。

故答案为：D。

【分析】光敏电阻R与定值电阻R0并联，电压表测量的是R两端的电压（即电源的电压），保持不变；电流表 A1测量的是通过R的电流，电流表 A2测量的是干路中的电流；已知光敏电阻R的阻值随着光照的增强而减小，则当光照减弱时，R的阻值变大，根据欧姆定律可知，通过R的电流变小，即电流表A1示数变小；通过R0的电流不变，而通过R 的电流变小，所以干路中的电流变小，即电流表A2示数变小，根据P=UI 可知，总功率减小.2．两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1， R2产生的热量之比为（）A. 2：1B. 1：2C. 4：1D. 1：4【答案】 A【解析】【解答】由并联电路的特点知道，R1、R2的电压是相同的，由图乙知道，在电压相同时，通过R1、R2的电流之比是2：1；由I=U/R知道，R1、R2的电阻之比为1：2；由图甲知道，闭合开关S，则通电时间相同，由Q=W=U2R t知道，产生的热量与电阻成反比，故R1、R2产生的热量之比是2：1，故答案为：A。

【分析】利用欧姆定律判定R1、R2的阻值关系；根据焦耳定律公式Q=W=t判定产生热量的比值.3．下列数据最接近实际情况的是（）A. 大气对拇指指甲盖的压力约为 10NB. 学生课桌高度约为200cmC. 让人感觉舒适的气温约为37℃D. 家用节能灯的功率约为1kW【答案】 A【解析】【解答】A.大拇指的指甲盖的面积大约1cm2，大气压强约105Pa，那么大气对指甲盖的压力；F=pS=105Pa×10-4m2=10N，故A符合题意；B.普通学生课桌的高度大约1m，而200cm=2m，太高了，故B不合题意；C.让人感觉舒适的温度大约在25℃左右，37℃太高了，故C不合题意；D.家用节能灯的功率大约30W左右，1kW的功率太大了，故D不合题意。

2024年中考物理二轮专题复习-电功和电功率的计算(含答案)

2024年中考物理二轮专题复习-电功和电功率的计算(含答案)

2024年中考物理二轮专题复习-电功和电功率的计算1．在图所示的电路中，电源电压不变，灯L上标有“6V 3W”字样．当电键K闭合时，灯L正常发光，电流表的示数为0.6安．求：（1）通过灯L的电流．（2）电阻R2的阻值．（3）在10秒内，电流通过电阻R2所做的电功．2．为实现自动控制，小明同学利用电磁继电器（电磁铁线圈电阻不计）制作了具有延时加热、保温、消毒等功能的恒温调奶器，其电路图如图甲所示。

控制电路中，电压U1＝3V，定值电阻R0＝50Ω，热敏电阻R阻值随温度变化的图像如图乙所示；工作电路中，电压U2＝220V，R1＝836Ω，R2＝44Ω。

已知恒温调奶器容量为2kg，水温达到80℃时衔铁会跳起。

[水的比热容为4.2×103J/（kg•℃）]（1）求衔铁刚跳起时，通过电磁铁线圈的电流；（2）求工作电路在保温状态下的电功率；（3）当调奶器加满温度为25℃的水，加热元件工作500s后衔铁跳起，求此过程中水吸收的热量及恒温调奶器的加热效率。

3．火锅是人们比较喜欢的一种饮食，如图所示，这是小明家使用的一款电火锅工作电路的简化原理图，它有高、中、低三个加热挡位，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。

已知R1=60.5Ω，电火锅处于低温挡时的功率为160W，电源电压为220V。

［水的比热容为4.2×103J/（kg∙℃）］求：(1)电阻R 2的阻值。

(2)电火锅处于高温挡时的电功率。

(3)若加热电阻所产生热量的84%被水吸收，用该电火锅的高温档把2kg 、20℃的水加热到100℃，需加热的时间。

4．如图是某家用电热水器的简化电路图，温控开关S 可根据水温自动切换到加热和保温两种状态，R 1、R 2是发热电阻，热水器主要参数如表。

热水器正常加热35min ，可使满箱水的温度从25℃升高到55℃，水的比热容为34.210J /(kg C)︒⨯，求：（1）开关S 跳至哪个触点位置时，热水器会进入保温状态，请说明理由；（2）R 1的阻值；（3）在上述加热任务中，水吸收的热量是多少？热水器的加热效率是多少？5．如图所示，电源电压为18V 且保持不变，电阻R 1为定值电阻，灯泡标有“6V 3W”字样，滑动变阻器R 2上标有“30Ω 1A”字样，电流表量程为“0～0.6A”和“0～3A“，电压表量程为“0～3V”和“0～15V”．（1）只闭合开关S 和S 1，调节滑动变阻器的滑片，使灯泡正常发光，求此时电路消耗的总功率．（2）只闭合开关S 和S 2，调节滑动变阻器的滑片，当电压表示数为12V 时，电流表的示数为0.4A ，求电阻R 1的阻值．（3）只闭合S 和S 2，调节滑动变阻器的滑片，发现电流表和电压表偏转角度相同（可能重新选择了电表量程），且整个电路能够安全工作，讨论并计算此时电流表示数的可能值．6．在如图甲的电路中，电源电压为15V 且保持不变，滑动变阻器上标有“30Ω 2A”字样，小灯泡额定电压是6V ，灯泡电流随电压变化关系如图乙所示。

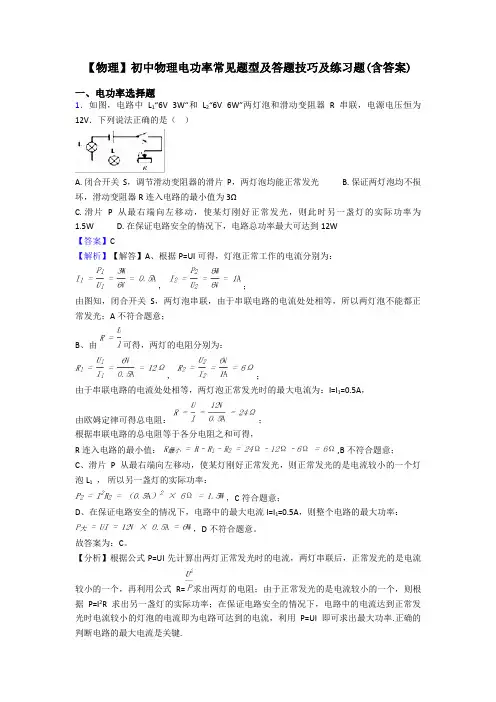

【物理】初中物理电功率常见题型及答题技巧及练习题(含答案)

【物理】初中物理电功率常见题型及答题技巧及练习题(含答案)

【物理】初中物理电功率常见题型及答题技巧及练习题(含答案)一、电功率选择题1．如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（）A. 闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光B. 保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3ΩC. 滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5W D. 在保证电路安全的情况下，电路总功率最大可达到12W【答案】C【解析】【解答】A、根据P=UI可得，灯泡正常工作的电流分别为：，；由图知，闭合开关S，两灯泡串联，由于串联电路的电流处处相等，所以两灯泡不能都正常发光；A不符合题意；B、由可得，两灯的电阻分别为：，；由于串联电路的电流处处相等，两灯泡正常发光时的最大电流为：I=I1=0.5A，由欧姆定律可得总电阻：；根据串联电路的总电阻等于各分电阻之和可得，R连入电路的最小值： ,B不符合题意；C、滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，所以另一盏灯的实际功率：，C符合题意；D、在保证电路安全的情况下，电路中的最大电流I=I1=0.5A，则整个电路的最大功率：，D不符合题意。

故答案为：C。

【分析】根据公式P=UI先计算出两灯正常发光时的电流，两灯串联后，正常发光的是电流较小的一个，再利用公式R=求出两灯的电阻；由于正常发光的是电流较小的一个，则根据P=I2R求出另一盏灯的实际功率；在保证电路安全的情况下，电路中的电流达到正常发光时电流较小的灯泡的电流即为电路可达到的电流，利用P=UI即可求出最大功率.正确的判断电路的最大电流是关键.2．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9× ，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。

2024年中考物理一轮复习专题：电功率(含答案)

2024年中考物理一轮复习专题：电功率(含答案)

2024年中考物理一轮复习专题：电功率一、选择题1．如图所示的几种用电器正常工作时，电功率接近40W的是（）A．电热水器B．电风扇C．电饭锅D．电烤箱2．小明家有“220V 100W”的电视机和“220V 1000W”的电暖器，下列说法正确的是（）A．如果将电压提高到2200V，电视机的电功率可达1000WB．正常工作时，电暖器比电视机做功快C．正常工作时，电暖器消耗的电能比电视机多D．正常工作时电暖器的电阻为484Ω3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电压表的示数与电流表A2的示数的比值变大，R1功率不变B．电压表的示数不变，电流表A1 的示数不变，R2功率变大C．电压表的示数不变，电流表A1 的示数变大，R1功率变大D．电压表的示数与电流表A2的示数的比值不变，A1的示数不变4．如图所示，当开关S断开，甲、乙两表为电流表时，示数之比I甲：I乙＝2：7；当开关S闭合，甲、乙两表为电压表时，则R1与R2消耗的功率之比P1：P2为（）A．2：5 B．5：2 C．5：7 D．7：55．额定电压均为6V的甲、乙两灯，其I−U图线如图所示。

下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4：1C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为3：1D．甲、乙两灯并联接在电压为2V的电源两端时，1min消耗的电能之比为3：26．在如图所示的电路中，电源电压恒为6V，灯泡上标有“4V 2W”的字样（不考虑温度对灯丝电阻的影响），电流表量程为0~0.6A，电压表V1量程为0~15V，V2量程为0~3V。

闭合开关在保证电路安全的情况下，，下列说法正确的是（）滑动变阻器接入电路的最大阻值只能调到其总电阻的45A．灯泡电阻为4ΩB．滑动变阻器总电阻为20ΩC．电路消耗总功率的变化范围为2.25W-3W D．电压表V1示数的变化范围为2V~3V7．创新小组的同学设计了一个粉尘浓度监测装置，图甲为该监测装置的简化电路图，它是通过传感器R 来进行检测的，R的阻值随粉尘浓度β变化的关系如图乙所示。
