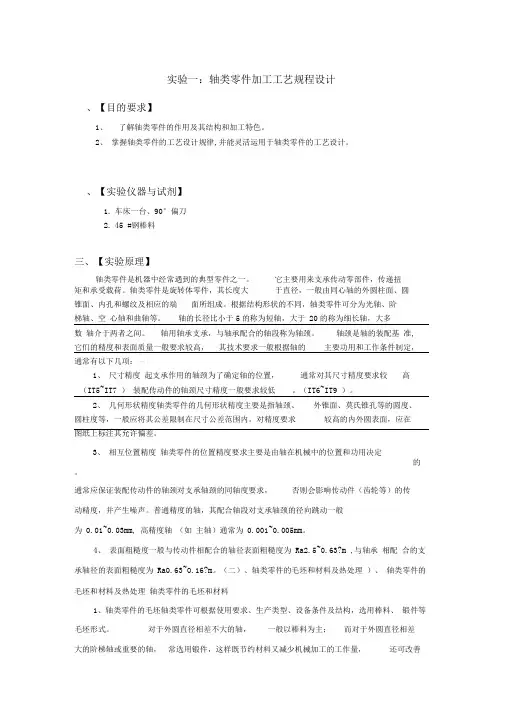

实验一：轴类零件加工工艺规程设计、【目的要求】1、了解轴类零件的作用及其结构和加工特色。
2、掌握轴类零件的工艺设计规律,并能灵活运用于轴类零件的工艺设计。
、【实验仪器与试剂】1.车床一台、90°偏刀2.45 #钢棒料三、【实验原理】轴类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零部件，传递扭矩和承受载荷。
轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。
轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。
轴用轴承支承，与轴承配合的轴段称为轴颈。
轴颈是轴的装配基准, 它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：—|1、尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5~IT7 ）装配传动件的轴颈尺寸精度一般要求较低。
（IT6~IT9 ）。
2、几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等，一般应将其公差限制在尺寸公差范围内。
对精度要求较高的内外圆表面，应在图纸上标注其允许偏差。
3、相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。
通常应保证装配传动件的轴颈对支承轴颈的同轴度要求，否则会影响传动件（齿轮等）的传动精度，并产生噪声。
普通精度的轴，其配合轴段对支承轴颈的径向跳动一般为0.01~0.03mm, 高精度轴（如主轴）通常为0.001~0.005mm。
4、表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra2.5~0.63?m ,与轴承相配合的支承轴径的表面粗糙度为Ra0.63~0.16?m。
（二）、轴类零件的毛坯和材料及热处理）、轴类零件的毛坯和材料及热处理轴类零件的毛坯和材料1、轴类零件的毛坯轴类零件可根据使用要求、生产类型、设备条件及结构，选用棒料、锻件等毛坯形式。

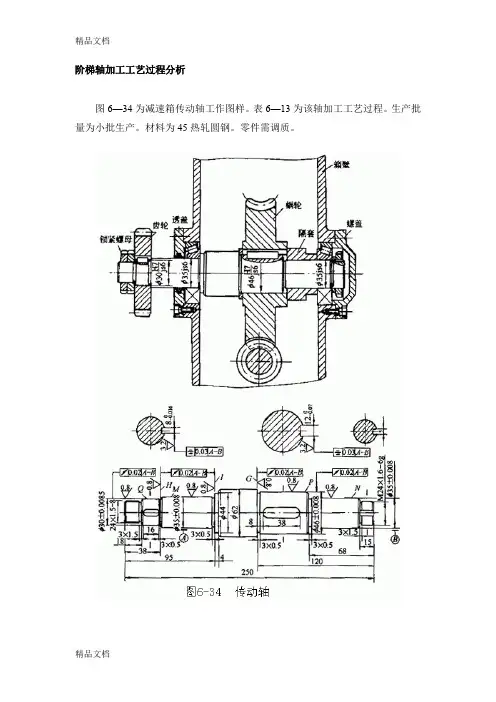

阶梯轴加工工艺过程分析图6—34为减速箱传动轴工作图样。
表6—13为该轴加工工艺过程。
生产批量为小批生产。
材料为45热轧圆钢。
零件需调质。
（一）结构及技术条件分析该轴为没有中心通孔的多阶梯轴。
根据该零件工作图，其轴颈M、N，外圆P,Q及轴肩G、H、I有较高的尺寸精度和形状位置精度，并有较小的表面粗糙度值，该轴有调质热处理要求。
（二）加工工艺过程分析1．确定主要表面加工方法和加工方案。
传动轴大多是回转表面，主要是采用车削和外圆磨削。
由于该轴主要表面M,N,P,Q的公差等级较高（IT6），表面粗糙度值较小（Ra0.8μm），最终加工应采用磨削。
其加工方案可参考表3-14。
2．划分加工阶段该轴加工划分为三个加工阶段，即粗车（粗车外圆、钻中心孔），半精车（半精车各处外圆、台肩和修研中心孔等），粗精磨各处外圆。
各加工阶段大致以热处理为界。
3．选择定位基准轴类零件的定位基面，最常用的是两中心孔。
因为轴类零件各外圆表面、螺纹表面的同轴度及端面对轴线的垂直度是相互位置精度的主要项目，而这些表面的设计基准一般都是轴的中心线，采用两中心孔定位就能符合基准重合原则。
而且由于多数工序都采用中心孔作为定位基面，能最大限度地加工出多个外圆和端面，这也符合基准统一原则。
但下列情况不能用两中心孔作为定位基面：（1）粗加工外圆时，为提高工件刚度，则采用轴外圆表面为定位基面，或以外圆和中心孔同作定位基面，即一夹一顶。
（2）当轴为通孔零件时，在加工过程中，作为定位基面的中心孔因钻出通孔而消失。
为了在通孔加工后还能用中心孔作为定位基面，工艺上常采用三种方法。
①当中心通孔直径较小时，可直接在孔口倒出宽度不大于2mm的60o内锥面来代替中心孔；②当轴有圆柱孔时，可采用图6—35a所示的锥堵，取1∶500锥度；当轴孔锥度较小时，取锥堵锥度与工件两端定位孔锥度相同；③当轴通孔的锥度较大时，可采用带锥堵的心轴，简称锥堵心轴，如图6—35b所示。
