轴类零件加工工艺

轴类零件加工工艺一、轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。

它主要用来支承传动零部件，传递扭矩和承受载荷。

轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。

根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。

轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。

轴用轴承支承，与轴承配合的轴段称为轴颈。

轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：(一)尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5～IT7）。

装配传动件的轴颈尺寸精度一般要求较低（IT6～IT9）。

(二)几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等，一般应将其公差限制在尺寸公差范围内。

对精度要求较高的内外圆表面，应在图纸上标注其允许偏差。

(三)相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。

通常应保证装配传动件的轴颈对支承轴颈的同轴度要求，否则会影响传动件（齿轮等）的传动精度，并产生噪声。

普通精度的轴，其配合轴段对支承轴颈的径向跳动一般为0.01～0.03mm，高精度轴（如主轴）通常为0.001～0.005mm。

(四)表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra2.5～0.63μm，与轴承相配合的支承轴径的表面粗糙度为Ra0.63～0.16μm。

二、轴类零件的毛坯和材料(一)轴类零件的毛坯轴类零件可根据使用要求、生产类型、设备条件及结构，选用棒料、锻件等毛坯形式。

对于外圆直径相差不大的轴，一般以棒料为主；而对于外圆直径相差大的阶梯轴或重要的轴，常选用锻件，这样既节约材料又减少机械加工的工作量，还可改善机械性能。

根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。

轴的加工工艺包括什么
轴的加工工艺主要包括以下几种:
1.车削：使用车床进行旋转切削，将工件固定在主轴上，然后用刀具加工出所需形状。

2.铣削：使用铣床进行切削，通过旋转刀具在工件上移动，将工件表面铣光并形成所需形状。

3.钻削：使用钻床或者钻头进行切削，将工件固定在工作台上，并通过钻头的旋转来加工出中空孔或者盲孔。

4.拉削：使用拉床进行切削，将工件夹在拉刀和夹具之间，通过拉刀的移动来加工出所需形状。

5.磨削：使用磨床进行切削，通过砂轮的旋转和与工件的接触来去除工件表面的金属，实现精密的加工。

6.焊接：使用焊接设备将两个或多个轴件相连接，常见的焊接方法包括电弧焊、氩弧焊等。

7.热处理：对轴进行热处理，如淬火，调质等，以增强轴的硬度和强度，并改变
其组织结构和性能。

8.抛光：对轴进行表面抛光处理，使其表面光滑，增加其美观性。

9.组装：将加工好的轴与其他配件一起进行组装，形成完整的机械设备。

轴类零件加工工艺机床主轴机床主轴是典型的受扭转—弯曲复合作用的轴件，它受的应力不大（中等载荷），承担的冲击载荷也不大，假如使用滑动轴承，轴颈处要求耐磨。

因此大多采纳45钢制造，并进行调质处理，轴颈处由表面淬火来强化。

载荷较大时则用40Cr等低合金结构钢来制造。

车床主轴的选材结果如下：材料：45钢。

热处理：整体调质，轴颈及锥孔表面淬火。

性能要求：整体硬度NB220～HB240；轴颈及锥孔处硬度HRC52。

工艺路线：锻造→正火→粗加工→调质→精加工→表面淬火及低温回火→磨削。

该轴工作应力专门低，冲击载荷不大，45钢处理后屈服极限可达400MPa以上，完全可满足要求。

现在有部分机床主轴差不多能够用球墨铸铁制造。

拖拉机半轴汽车半轴是典型的受扭矩的轴件，但工作应力较大，且受相当大的冲击载荷，其结构如图5所示。

最大直径达50mm左右，用45钢制造时，即使水淬也只能使表面淬透深度为10%半径。

为了提高淬透性，并在油中淬火防止变形和开裂，中、小型汽车的半轴一样用40Cr制造，重型车用40CrMnMo等淬透性专门高的钢制造。

例：铁牛45半轴材料：40Cr。

热处理：整体调质。

性能要求：杆部HRC37～HRC44；盘部外圆HRC24～HRC34。

工艺路线：下料→锻造→正火→机械加工→调质→盘部钻孔→磨花键。

机床齿轮机床齿轮工作条件较好，工作中受力不大，转速中等，工作平稳无强烈冲击，因此其齿面强度、心部强度和韧性的要求均不太高，一样用45钢制造，采纳高频淬火表面强化，齿面硬度可达HRC52左右，这对弯曲疲劳或表面疲劳是足够了。

齿轮调质后，心部可保证有HB220左右的硬度及大于4kg?m/cm2的冲击韧性，能满足工作要求。

关于一部分要求较高的齿轮，可用合金调质钢（如40Cr等）制造。

这时心部强度及韧性都有所提高，弯曲疲劳及表面疲劳抗力也都增大。

例：一般车床床头箱传动齿轮。

材料：45钢。

热处理：正火或调质，齿部高频淬火和低温回火。

轴类零件加工工艺第一章、概述机械加工的目的是将毛坯加工成符合产品要求的零件。

通常，毛坯需要经过若干工序才能转化为符合产品要求的零件。

一个相同结构相同要求的机器零件，可以采用几种不同的工艺过程完成，但其中总有一种工艺过程在某一特定条件下是最经济、最合理的。

在现有的生产条件下，如何采用经济有效的加工方法，合理地安排加工工艺路线以获得符合产品要求的零件，最重要的就是要编制出零件的工艺规程。

1.1 典型轴类零件的加工工艺：1.1.1 轴类零件的功用、结构特点轴类零件是机器中经常遇到的典型零件之一。

它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。

按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等。

它主要用来支承传动零部件，传递扭矩和承受载荷。

轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。

根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。

轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。

本论文所加工的零件——典型轴类零件则属于阶梯轴。

1.1.2 轴类零件一般加工要求及方法◆轴类零件加工工艺规程注意点:轴类零件中工艺规程的制订，直接关系到工件质量、劳动生产率和经济效益。

一零件可以有几种不同的加工方法，但只有某一种较合理，在制订机械加工工艺规程中，须注意以下1几点。

1)粗基准选择：有非加工表面，应选非加工表面作为粗基准。

对所有表面都需加工的铸件轴，根据加工余量最小表面找正。

且选择平整光滑表面，让开浇口处。

选牢固可靠表面为粗基准，同时，粗基准不可重复使用。

2)精基准选择：要符合基准重合原则，尽可能选设计基准或装配基准作为定位基准。

符合基准统一原则。

尽可能在多数工序中用同一个定位基准。

尽可能使定位基准与测量基准重合。

选择精度高、安装稳定可靠表面为精基准。

工艺规程制订得是否合理，直接影响工件的质量、劳动生产率和经济效益。

轴类零件的加工工艺及技术要求轴类零件是在机器中用来支承齿轮、带轮等传动部件，了解其加工工艺和技术要求对机械设计有很大的帮助。

下面由店铺向你推荐轴类零件的加工工艺及技术要求，希望你满意。

轴类零件的加工工艺1.零件图样分析图所示零件是减速器中的传动轴。

它属于台阶轴类零件，由圆柱面、轴肩、螺纹、螺尾退刀槽、砂轮越程槽和键槽等组成。

轴肩一般用来确定安装在轴上零件的轴向位置，各环槽的作用是使零件装配时有一个正确的位置，并使加工中磨削外圆或车螺纹时退刀方便;键槽用于安装键，以传递转矩;螺纹用于安装各种锁紧螺母和调整螺母。

根据工作性能与条件，该传动轴图样规定了主要轴颈M，N，外圆P、Q以及轴肩G、H、I有较高的尺寸、位置精度和较小的表面粗糙度值，并有热处理要求。

这些技术要求必须在加工中给予保证。

因此，该传动轴的关键工序是轴颈M、N和外圆P、Q的加工。

2.确定毛坯该传动轴材料为45钢，因其属于一般传动轴，故选45钢可满足其要求。

本例传动轴属于中、小传动轴，并且各外圆直径尺寸相差不大，故选择￠60mm的热轧圆钢作毛坯。

3.确定主要表面的加工方法传动轴大都是回转表面，主要采用车削与外圆磨削成形。

由于该传动轴的主要表面M、N、P、Q的公差等级(IT6)较高，表面粗糙度Ra值(Ra=0.8 um)较小，故车削后还需磨削。

外圆表面的加工方案可为：粗车→半精车→磨削。

4.确定定位基准合理地选择定位基准，对于保证零件的尺寸和位置精度有着决定性的作用。

由于该传动轴的几个主要配合表面(Q、P、N、M)及轴肩面(H、G)对基准轴线A-B均有径向圆跳动和端面圆跳动的要求，它又是实心轴，所以应选择两端中心孔为基准，采用双顶尖装夹方法，以保证零件的技术要求。

粗基准采用热轧圆钢的毛坯外圆。

中心孔加工采用三爪自定心卡盘装夹热轧圆钢的毛坯外圆，车端面、钻中心孔。

但必须注意，一般不能用毛坯外圆装夹两次钻两端中心孔，而应该以毛坯外圆作粗基准，先加工一个端面，钻中心孔，车出一端外圆;然后以已车过的外圆作基准，用三爪自定心卡盘装夹(有时在上工步已车外圆处搭中心架)，车另一端面，钻中心孔。

轴类零件加工工艺过程嘿，咱来说说轴类零件加工工艺过程哈。

我记得有一次去机械加工厂参观，看到他们加工轴类零件。

那轴就像一个等待雕琢的小木棍。

首先呢，得准备原材料。

就像我们做饭得先准备食材。

他们选了一根粗粗的金属棒，那金属棒就像一根大香肠。

接着就是下料啦。

根据轴的长度要求，把金属棒截断。

就像把大香肠切成一段一段的。

工人师傅拿着切割工具，“滋滋”地把金属棒切断，那切断的地方很整齐，就像用刀切蛋糕一样。

然后就是锻造。

这锻造就像给金属棒做一次健身运动。

把金属棒加热后，用大锤子敲打，让它的内部结构更紧密。

我看到工人师傅拿着大锤子，一下一下地砸在金属棒上，那声音可响了，就像在敲鼓一样。

金属棒在锤子的敲打下，慢慢地改变形状，就像面团在揉面的过程中变得更劲道。

锻造完之后就是车削加工啦。

把轴放在车床上，就像把小木棍放在一个特殊的旋转机器上。

车刀就像一把小刮刀。

车床开始转动，轴也跟着转起来，车刀慢慢地靠近轴，把多余的部分削掉。

我看到车削下来的金属屑就像小卷卷的面条一样掉下来。

就像我们削铅笔，把外面的木头削掉，露出尖尖的笔芯。

车削完了还要进行铣削。

铣削就像给轴做一些小装饰。

在轴上铣出一些键槽之类的。

铣刀在轴上快速地转动，就像一个小雕刻刀在雕刻。

我记得有一次，在铣削一个键槽的时候，工人师傅特别小心，要确保键槽的尺寸和位置都很精确，就像在雕刻一个精细的图案。

接着是磨削加工。

这磨削就像给轴做一次美容。

用砂轮把轴的表面磨得更光滑。

砂轮和轴接触的时候，发出“沙沙”的声音，就像在给轴擦脸。

我在机械加工厂看到从下料到最后的磨削，每一步都很关键。

所以说，轴类零件加工工艺过程就是下料、锻造、车削、铣削、磨削等。

就像他们加工轴类零件那样，这样就能做出一个合格的轴啦。

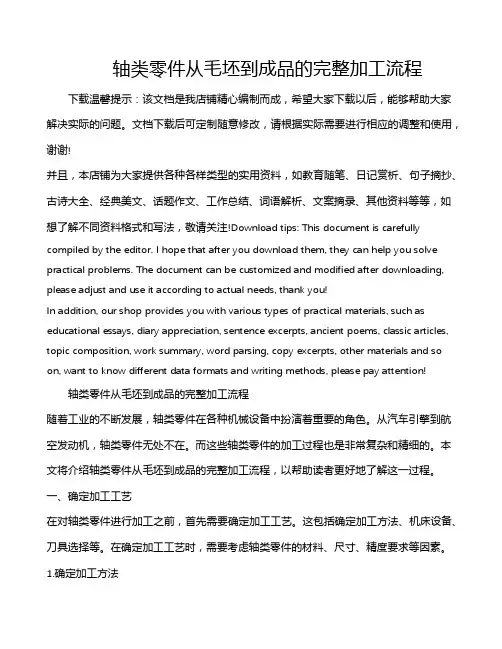

轴类零件从毛坯到成品的完整加工流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!轴类零件从毛坯到成品的完整加工流程随着工业的不断发展，轴类零件在各种机械设备中扮演着重要的角色。

轴类零件的加工工艺
1. 零件分析：对轴类零件的图纸加工进行分析，包括尺寸、精度、材料等方面，确定加工工艺路线。

2. 材料准备：根据轴类零件的材料要求，选择符合要求的原材料进行加工前的准备。

3. 车削加工：轴类零件的加工主要采用车削的方式进行，通过车床加工，将材料逐步加工成符合要求的零件形状和尺寸。

4. 磨削加工：对于需要达到精度要求较高的轴类零件，可以通过磨削的方式进行加工，如内外圆磨削、表面磨削等。

5. 热处理：对于一些需要改变材料性质的轴类零件，可以通过热处理的方式进行加工，如淬火、回火等。

6. 装配：根据轴类零件的要求，可以进行装配，使得零件能够正常地使用。

7. 检验：对加工完成的轴类零件进行检验，包括尺寸、精度、硬度等方面的检验，确保零件质量符合要求。

轴类零件加工工艺毕业设计轴类零件加工工艺毕业设计在机械制造领域中，轴类零件是一种常见且重要的零件类型。

轴类零件的加工工艺对于产品的质量和性能有着直接的影响。

因此，对轴类零件的加工工艺进行深入研究和设计是非常有必要的。

本文将从加工工艺的选定、工艺流程的设计以及加工设备的选择等方面，探讨轴类零件加工工艺的毕业设计。

一、加工工艺选定轴类零件的加工工艺选定是毕业设计的核心部分。

在进行加工工艺选定时，需要考虑到零件的材料、形状、尺寸以及产品要求等因素。

首先，对于不同材料的轴类零件，其加工工艺会有所不同。

例如，对于钢材轴类零件，常见的加工工艺包括车削、铣削、钻削等；而对于铝合金轴类零件，则可以采用铣削、钻削、镗削等加工工艺。

其次，零件的形状和尺寸也会对加工工艺的选定产生影响。

对于较为复杂的形状和大尺寸的轴类零件，可能需要采用多道工序进行加工。

最后，根据产品要求，还需要考虑到表面光洁度、精度要求等因素，选择适合的加工工艺。

二、工艺流程设计在确定加工工艺选定后，需要进行工艺流程的设计。

工艺流程设计是将加工工艺按照一定的顺序组合起来，形成一条完整的加工流程。

在进行工艺流程设计时，需要考虑到加工工艺之间的先后关系、工艺之间的依赖关系以及工艺之间的协调性。

例如，对于一个轴类零件的加工工艺流程，可能包括车削、铣削、钻削等多个工艺。

在进行工艺流程设计时，需要确保各个工艺之间的顺序正确，避免出现工艺之间的冲突和矛盾。

此外，还需要考虑到工艺之间的依赖关系，确保前一道工艺的加工结果能够满足后一道工艺的要求。

最后，还需要考虑到工艺之间的协调性，确保整个加工流程的高效和稳定。

三、加工设备选择加工设备的选择是轴类零件加工工艺设计的重要环节。

在进行加工设备选择时，需要根据零件的形状、尺寸以及加工工艺的要求来确定合适的设备。

例如，对于较为复杂的形状和大尺寸的轴类零件，可能需要选择五轴联动加工中心或者数控车床等高精度加工设备。

而对于形状简单且尺寸较小的轴类零件，则可以选择普通车床或者铣床等设备。

第六章典型零件加工第一节第一节轴类零件加工一、一、概述(一)、轴类零件的功用与结构特点1、功用：为支承传动零件（齿轮、皮带轮等）、传动扭矩、承受载荷，以及保证装在主轴上的工件或刀具具有一定的回转精度。

2、2、分类：轴类零件按其结构形状的特点，可分为光轴、阶梯轴、空心轴和异形轴（包括曲轴、凸轮轴和偏心轴等）四类。

图轴的种类a)光轴b)空心轴c)半轴d)阶梯轴e)花键轴f)十字轴g）偏心轴h)曲轴i) 凸轮轴若按轴的长度和直径的比例来分，又可分为刚性轴（L/d＜12＝和挠性轴（L/d＞12）两类。

3、表面特点：外圆、内孔、圆锥、螺纹、花键、横向孔（二）主要技术要求：1、尺寸精度轴颈是轴类零件的主要表面，它影响轴的回转精度及工作状态。

轴颈的直径精度根据其使用要求通常为IT6～9，精密轴颈可达IT5。

2、几何形状精度轴颈的几何形状精度（圆度、圆柱度），一般应限制在直径公差点范围内。

对几何形状精度要求较高时，可在零件图上另行规定其允许的公差。

3、位置精度主要是指装配传动件的配合轴颈相对于装配轴承的支承轴颈的同轴度，通常是用配合轴颈对支承轴颈的径向圆跳动来表示的；根据使用要求，规定高精度轴为0.001～0.005mm，而一般精度轴为0.01～0.03mm。

此外还有内外圆柱面的同轴度和轴向定位端面与轴心线的垂直度要求等。

4．表面粗糙度根据零件的表面工作部位的不同，可有不同的表面粗糙度值，例如普通机床主轴支承轴颈的表面粗糙度为Ra0.16～0.63um，配合轴颈的表面粗糙度为Ra0.63～2.5um，随着机器运转速度的增大和精密程度的提高，轴类零件表面粗糙度值要求也将越来越小。

(三)、轴类零件的材料和毛坯合理选用材料和规定热处理的技术要求，对提高轴类零件的强度和使用寿命有重要意义，同时，对轴的加工过程有极大的影响。

1、轴类零件的材料一般轴类零件常用45钢，根据不同的工作条件采用不同的热处理规范（如正火、调质、淬火等），以获得一定的强度、韧性和耐磨性。

轴类零件加工工艺过程一、轴类零件加工的准备工作：1. 根据图纸和要求，准备所需的原材料，一般为金属材料，如钢材、铜材等。

2. 检查原材料的质量和规格，确保符合要求，必要时进行修整。

3. 准备所需的加工设备和工具，如车床、铣床、钻床等，以及相关的切削刀具、测量工具等。

二、轴类零件的车削加工步骤：1. 首先，将原材料固定在车床上，并调整好工件的位置和角度。

2. 使用车削刀具，根据图纸要求，选择合适的车刀，并进行装夹。

3. 开始车削操作，根据图纸上的尺寸要求和加工顺序，依次进行粗削、精削、修光等工序，以达到要求的尺寸和表面粗糙度。

4. 在加工过程中，时刻注意工件的状况和刀具的磨损情况，必要时及时更换刀具。

三、轴类零件的铣削加工步骤：1. 将原材料固定在铣床上，并调整好工件的位置和角度。

2. 选择合适的铣削刀具，根据图纸上的要求进行装夹。

3. 根据图纸要求，选择合适的铣削方式，如平面铣削、立体铣削等。

并按照加工顺序进行铣削操作，保证加工尺寸和表面质量。

4. 在加工过程中，注意刀具的磨损情况和工件的夹持状态，及时调整和更换。

四、轴类零件的钻削加工步骤：1. 将原材料固定在钻床上，并调整好工件的位置和角度。

2. 选择合适的钻孔刀具，根据图纸要求进行装夹。

3. 根据图纸上的孔径要求，选择合适的钻头，并进行设定，调整钻头的速度和进给量。

4. 开始钻削操作，根据图纸上的孔径位置进行钻孔，保证加工尺寸和孔壁的质量。

5. 在加工过程中，注意刀具的磨损情况和冷却液的使用，及时调整和更换。

五、轴类零件加工的后续工序：1. 进行工件的检验，包括尺寸测量、表面质量等，确保符合要求。

2. 进行必要的热处理、表面处理等工艺，以提高工件的性能和耐用度。

3. 进行最后的整理和打磨工作，使工件达到最终的要求。

4. 进行产品的包装和出库。

以上就是轴类零件加工的基本工艺过程，通过严格按照要求进行加工操作，可以确保加工出高质量的轴类零件。

加工过程中需要密切关注工件的状况和刀具的磨损情况，及时调整和更换，以保证加工质量和工艺效率。

轴类零件加工工艺第一节概述一、轴类．件的功用和结构特点轴类零件主要用于支承传动零件（齿轮、带轮等），承受载荷、传递转矩以及保证装在轴上零件的回转精度根据结构形状，轴的分类如图6－1所示。

根据轴的长度L 与直径d 之比，又可分为刚性轴（L / d≤12 ）和挠性轴（L / d > 12 ）两种。

（可分为光滑轴、台阶轴、空心轴和曲轴等）轴类零件通常由内外圆柱面、内外圆锥面、端面、台阶面、螺纹、键槽、花键、横向孔及沟槽等组成。

二、轴类零件的技术要求、材料和毛坯装轴承的轴颈和装传动零件的轴头处表面，一般是轴类零件的重要表面，其尺寸精度、形状精度（圆度、圆柱度等）、位置精度（同轴度、与端面的垂直度等）及表面粗糙度要求均较高，是在制订轴类零件机械加工工艺规程时，应着重考虑的因素。

一般轴类零件常选用45＃钢；对于中等精度而转速较高的轴可用40cr ；对于高速、重载荷等条件下工作的轴可选用20Cr 和20CrMnTi 等低碳合金钢进行渗碳淬火，或用3sCrMoAIA 氮化钢进行氮化处理。

轴类零件的毛坯最常用的是圆棒料和锻件，只有某些大型的、结构复杂的轴才采用铸件（铸钢或球墨铸铁）。

第二节外圆表面的加工方法和加工方案外圆表面是轴类零件的主要表面因此要合理地制订轴类零件的机械加工工艺规程，首先应了解外圆表面的各种加工方法和加工方案。

本章主要介绍常用的几种外圆加工方法和常用的外圆加工方案。

一、外圆表面的车削加工根据毛坯的制造精度和工件最终加工要求，外圆车削一般可分为粗车、半精车、精车、精细车。

粗车的目的是切去毛坯硬皮和大部分余量。

加工后工件尺寸精度IT11－IT13 ，表面粗糙度Ra50～12.5μm 。

半精车的尺寸精度可达IT8～IT11 ，表面粗糙度角Ra6.3～3.2μm 。

半精车可作为中等精度表面的终加工，也可作为磨削或精加工的预加工。

精车后的尺寸精度可达IT7～IT8 ，表面粗糙度Ra1.6～0.8μm 。
