电子时钟的设计

  • 格式：doc
  • 大小：104.96 KB
  • 文档页数：16

目录引言 (2)一 89c51单片机介绍 (3)二流程图 (5)三程序设计 (7)四仿真图 (14)参考文献 (15)致谢 (16)引言单片计算机即单片微型计算机。

由RAM ,ROM,CPU构成，定时，计数和多种接口于一体的微控制器。

它体积小，成本低，功能强，广泛应用于智能产业和工业自动化上。

而51系列单片机是各单片机中最为典型和最有代表性的一种。

这次课程设计通过对它的学习，应用，从而达到学习、设计、开发软、硬的能力。

本设计主要设计了一个基于AT89C51单片机的电子时钟。

并在数码管上显示相应的时间。

应用Proteus的ISIS软件实现了单片机电子时钟系统的设计与仿真。

该方法仿真效果真实、准确，节省了硬件资源。

一 89C51单片机介绍VCC：电源。

GND：接地。

P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。

当P1口的管脚第一次写1时，被定义为高阻输入。

P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。

在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。

P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。

P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。

在FLASH编程和校验时，P1口作为第八位地址接收。

P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。

并因此作为输入时，P2口的管脚被外部拉低，将输出电流。

这是由于内部上拉的缘故。

P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。

在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。

P2口在FLASH编程和校验时接收高八位地址信号和控制信号。

XTAL218XTAL119ALE 30EA31PSEN 29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD 10P3.1/TXD 11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR 16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U4AT89C5189C51单片机P3口：P3口管脚是8个带内部上拉电阻的双向I/O 口，可接收输出4个TTL 门电流。

当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。

作为输入，由于外部下拉为低电平，P3口将输出电流（ILL ）这是由于上拉的缘故。

P3口也可作为AT89C51的一些特殊功能口，如下表所示： 口管脚 备选功能 P3.0 RXD （串行输入口） P3.1 TXD （串行输出口） P3.2 /INT0（外部中断0） P3.3 /INT1（外部中断1） P3.4 T0（记时器0外部输入） P3.5 T1（记时器1外部输入） P3.6 /WR （外部数据存储器写选通） P3.7 /RD （外部数据存储器读选通）P3口同时为闪烁编程和编程校验接收一些控制信号。

RST ：复位输入。

当振荡器复位器件时，要保持RST 脚两个机器周期的高电平时间。

ALE/PROG ：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。

在FLASH 编程期间，此引脚用于输入编程脉冲。

在平时，ALE 端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。

因此它可用作对外部输出的脉冲或用于定时目的。

然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。

如想禁止ALE的输出可在SFR8EH地址上置0。

此时， ALE只有在执行MOVX，MOVC指令是ALE才起作用。

另外，该引脚被略微拉高。

如果微处理器在外部执行状态ALE禁止，置位无效。

PSEN：外部程序存储器的选通信号。

在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。

但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。

EA/VPP：当/EA保持低电平时，则在此期间外部程序存储（0000H-FFFFH），不管是否有内部程序存储器。

注意加密方式1时， /EA将内部锁定为RESET；当/EA 端保持高电平时，此间内部程序存储器。

在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。

二流程图开始T0中断入口通过查表方式显示数据数码位选加1N位选值=8Y位选数值=0秒计数加1N秒计数=500Y总体流程图SECOND 加1中断返回 YYNNN子程序入口SECOND=6SECOND=0，并MINUTE 加1MINUTE=6MINUTE=0，并HOUR 加1显示数据处理 中断返回 HOUR=24 Y三程序设计定时计数中断程序：#include <avr/io.h>#include <avr/interrupt.h>#include <util/delay.h>#define INT8U unsigned char#define INT16U unsigned int#define k1() ((PIND & (1<<PD0))==0x00)#define k2() ((PIND & (1<<PD1))==0x00)#define k3() ((PIND & (1<<PD2))==0x00)#define k4() ((PIND & (1<<PD3))==0x00)#define k5() ((PIND & (1<<PD4))==0x00)#define k6() ((PIND & (1<<PD5))==0x00)#define k7() ((PIND & (1<<PD6))==0x00)#define k8() ((PIND & (1<<PD7))==0x00)const INT8Useg[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x00};INT8U seg11[]={0,0,0x40,0,0,0x40,0,0};INT8U ja;INT8U key=0xff;INT8U h,m,s,m1,d;INT16U y;void hour1(){if (++h>23) {h=0;day();} seg11[0]=seg[h/10];seg11[1]=seg[h%10];}void minute1(){if (++m>59){m=0;hour1();}seg11[3]=seg[m/10];seg11[4]=seg[m%10];}void second1(){if (++s>59){ s=0;minute1(); }seg11[6]=seg[s/10];seg11[7]=seg[s%10];}const INT8U Days1[]={0,31,28,31,30,31,30,31,31,30,31,30,31};const INT8U Days2[]={0,31,29,31,30,31,30,31,31,30,31,30,31};void year(){if (++y>9999) y=0;seg11[0]=seg[y/1000];seg11[1]=seg[y%1000/100];seg11[2]=seg[y%100/10];seg11[3]=seg[y%10];}void month1(){if (++m1>12){m1=0;year();}seg11[4]=seg[m1/10];seg11[5]=seg[m1%10];}void day(){ INT8U DAY;DAY=(( y%4==0 && y%100!=0 )||( y%400==0 ) ) ?Days1[m1]:Days2[m1];//判断闰年if(++d>DAY){ d=0;month1();}seg11[6]=seg[d/10];seg11[7]=seg[d%10];}//时间函数void time(){seg11[0]=seg[h/10];seg11[1]=seg[h%10];seg11[3]=seg[m/10];seg11[4]=seg[m%10];seg11[6]=seg[s/10];seg11[7]=seg[s%10];PORTA=0x00;PORTA=seg11[ja];PORTB=~(1<<ja);ja=(ja+1)&0x07;_delay_ms(5);}//日期void date(){ seg11[0]=seg[y/1000]; seg11[1]=seg[y%1000/100];seg11[2]=seg[y%100/10];seg11[3]=seg[y%10];seg11[4]=seg[m1/10];seg11[5]=seg[m1%10];seg11[6]=seg[d/10];seg11[7]=seg[d%10];//seg11[2]=seg11[5]=0x00;PORTA=0x00;PORTA=seg11[ja];PORTB=~(1<<ja);ja=(ja+1)&0x07;_delay_ms(3);}int main(){ INT8U ja=0;DDRA=0xff; PORTA=0xff;DDRB=0xff; PORTB=0xff;DDRD=0x00; PORTD=0xff;PIND=0x00;MCUCR=0X0A;//MCU 控制寄存器－ MCUCRGICR=0XC0; //通用中断控制寄存器－ GICRASSR=0x08;TCCR2=0x04;TCNT2=0;TIMSK=_BV(TOIE2)|_BV(TOIE0);d=26;y=2000;m1=2;h=m=s=12;sei();while(1){ time();if(k1())/{ while(k1()); hour1(); }if(k8()){ while(k8());while(2)//日期循环{date();if(k8()){while(k8());break;}}}}}ISR(TIMER2_OVF_vect){if( seg11[2]==0x40){seg11[2]=seg11[5]=0x00; }else{ seg11[2]=seg11[5]=0x40; second1();}}延时程序：1MS延时程序，LED显示程序用DL1MS: MOV R6,#14HDL1: MOV R7,#19HDL2: DJNZ R7,DL2DJNZ R6,DL1RET20MS延时程序，采用调用显示子程序以改善LED的显示闪烁现象DS20MS: ACALL DISPLAYACALL DISPLAYACALL DISPLAYRET四仿真图系统仿真图参考文献1、李朝青，单片机原理及接口技术，北京航空航天超大型出版社。

合集下载

基于单片机电子时钟设计

基于单片机电子时钟设计

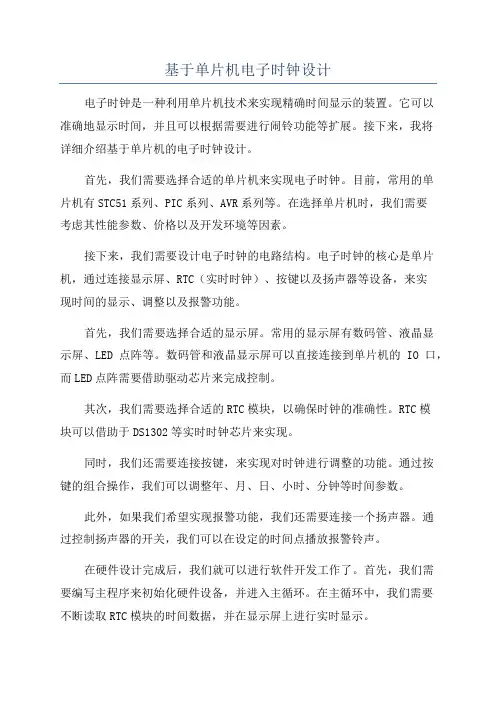

基于单片机电子时钟设计电子时钟是一种利用单片机技术来实现精确时间显示的装置。
