飞轮储能图文说明

飞轮储能一.飞轮储能原理飞轮储能是通过电动/发电互逆式双向电机，电能与高速运转飞轮的机械动能之间的相互转换与储存，并通过调频、整流、恒压与不同类型的负载接口。

典型的飞轮储能系统由飞轮本体、轴承、电动/发电机、电力转换器和真空室5个主要组件构成。

在实际应用中，飞轮储能系统的结构有很多种。

图1是一种飞轮与电机合为一个整体的飞轮储能系统。

充电时，电动/发电机通过转换器接外电源作电动机运行,把飞轮转子快速加速到非常高的转速,于是电能转化为动能储存起来。

放电时,电动/发电机作发电机运行,通过电子转换器向负载输出电能,转子转速下降,动能转化为电能。

二.飞轮储能的关键技术飞轮电池的原理简单，主要结构和运行方法已经基本明确，但要实现起来却并不容易,要突破的关键技术有：(1)飞轮转子的设计：转子动力学，强度和密度的优化；(2)磁轴承和真空设计：低功耗，动力设计，高转速，长寿命；(3)功率电子电路：高效率，高可靠性，低功耗电动\发电机；(4)安全及保护特性：不可预期动量传递，防止转子爆炸可能性，安全轻型保护壳设计；(5)机械备份轴承：磁轴承失效时支撑转子。

飞轮储能方法一直未能得到广泛的应用，其原因主要有三个：1.飞轮本身的能耗主要来自轴承摩擦和空气阻力。

人们曾通过改变轴承结构，如变滑动轴承为滚动轴承、液体动压轴承、气体动压轴承等来减小轴承摩擦力，通过抽真空的办法来减小空气阻力，轴承摩擦系数已小到0.001。

即使如此飞轮所储的能量在一天之内仍有25％被损失，仍不能满足高效储能的要求。

2. 常规的飞轮是由钢（或铸铁）制成的，储能有限。

例如，欲使一个发电力为100万千瓦的电厂均衡发电，储能轮需用钢材150万吨！3. 要完成电能机械能的转换，还需要一套复杂的电力电子装置。

三.飞轮储能技术的进展近年来，飞轮储能技术取得突破性进展是基于下述三项技术的飞速发展：一是高能永磁及高温超导技术的出现；二是高强纤维复合材料的问世；三是电力电子技术的飞速发展。

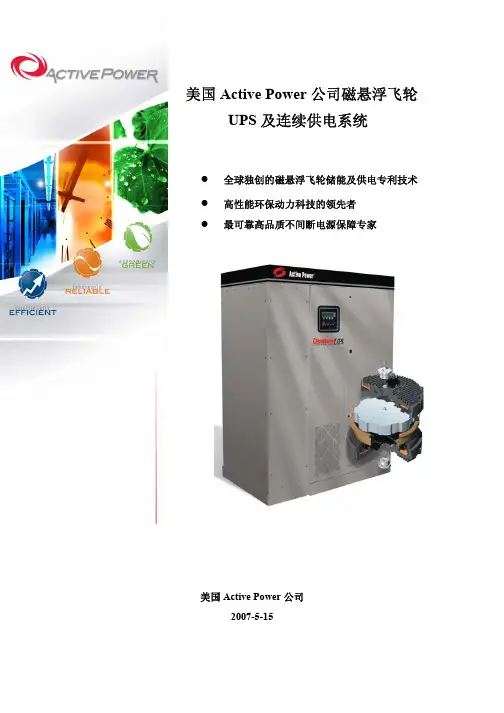

美国Active Power公司磁悬浮飞轮UPS及连续供电系统全球独创的磁悬浮飞轮储能及供电专利技术 高性能环保动力科技的领先者最可靠高品质不间断电源保障专家2007-5-15磁悬浮飞轮UPS简介磁悬浮飞轮UPS(CleanSource UPS)由美国Active Power公司生产。

Active Power是美国环保动力科技的领导者，在免蓄电池不间断电源领域中拥有42项技术发明专利，并且是美国NASDAQ上市公司。

其产品遍布北美、欧洲、南美、亚洲、中东、非洲等40多个国家和地区。

磁悬浮飞轮UPS的创新之处在于利用飞轮系统物理储能代替了传统蓄电池不可靠的化学储能方式，来提供市电供电瞬断或停电时启动发电机所需的过渡能源（详见系统示意图）。

由于磁悬浮飞轮UPS 与生俱来的高能效、高可靠性和环保特性，注定将要逐步替代传统型蓄电池UPS 电源。

与传统型蓄电池UPS电源相比较，磁悬浮飞轮UPS具有以下特点：- 消除了传统UPS中的最不可靠的蓄电池部分，飞轮磁悬浮的可靠性高达99.99999％；- 效率高达98％（传统UPS最高为93%）；- 维护工作量小、成本低；- 占地面积仅为蓄电池型UPS的1/4，能量密度高；- 可扩展性强：单系统120KV A－3.6 MV A；- 无限次数充放电，充电速度快（15秒钟）；- 工作寿命长：产品使用寿命超过为20年；- 对环境温度要求低（启动温度：-20℃－40℃/运行温度：0℃－40℃）；- 抗过载能力强；- 无污染、绿色环保；鉴于磁悬浮飞轮UPS具有以上诸多优点，因而已逐渐被应用于大型数据中心、电信、银行、航空航天、军队、机场、医院以及生产企业高质量用电设备的重要场所。

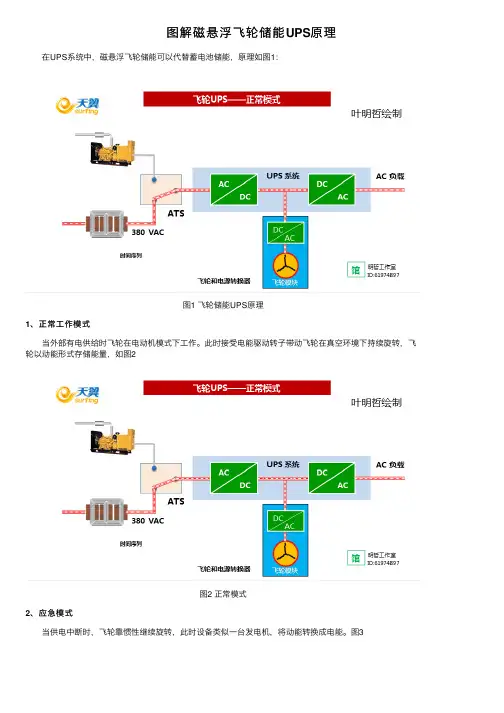

市电开关F/W柴油发电机连续供电系统组成示意图一、系统的组成及作用：1、磁悬浮飞轮（Flywheel）机械部分是坚固的钢制飞轮（转子），充电完成后，飞轮通过磁力轴承将其悬浮在真空中以7700转/分的速度旋转，来储存机械能量。

飞轮储能技术及其在石油工程上的应用概述说明以及解释1. 引言1.1 概述飞轮储能技术是一种利用高速旋转飞轮来存储和释放能量的先进技术。

随着石油工程领域对能源存储和利用效率的要求不断提高，飞轮储能技术逐渐引起了人们的关注。

本文旨在介绍和探讨飞轮储能技术在石油工程上的应用潜力以及相关的优势和局限性。

1.2 文章结构本文分为五个主要部分：引言、飞轮储能技术概述、石油工程中的能量储存需求和挑战、飞轮储能技术在石油工程中的优势和局限性分析以及结论。

每个部分将详细说明相关内容，并通过案例和数据进行支撑，以全面阐述该领域的发展现状和未来前景。

1.3 目的本文旨在通过对飞轮储能技术及其在石油工程中应用的详细概述，帮助读者深入了解该技术背后原理与机制，并准确评估其在解决石油钻井过程中能量浪费问题上的潜力。

同时，我们将分析飞轮储能技术在应用过程中所面临的挑战和局限性，并提供相应的解决措施和发展方向，以期为相关研究者和从业人员提供相关参考和借鉴。

以上是“1. 引言”部分的内容介绍。

2. 飞轮储能技术概述2.1 飞轮储能技术原理飞轮储能技术是一种通过将机械能转化为旋转动能，并将其存储在旋转的金属轴上的方法。

它基于动力学原理，利用高速旋转的金属轴来存储和释放机械能。

当外部力使飞轮旋转时，它会获得机械能；而当需要释放能量时，它会逆向作用，将存储的机械能转化为有用的功。

2.2 飞轮储能系统组成与工作原理飞轮储能系统通常由以下几个组件构成：主要是由一个强大的电机驱动的大质量金属或复合材料制成的飞轮、驱动系统、控制系统和发电机组成。

该系统通过直接连接到驱动系统，经过电动机提供动力以加速飞轮达到目标运行速度，并将多余的功率通过发电机回馈到电网中。

在工作过程中，电动机向飞轮传递驱动力使其开始加速旋转。

一旦达到设计速度，控制系统便可以确保飞轮保持恒定的旋转速度。

当有能量需求时，系统可以通过切断电动机的供电来释放能量。

这时飞轮便会逆向作用，通过自身惯性继续提供功率。

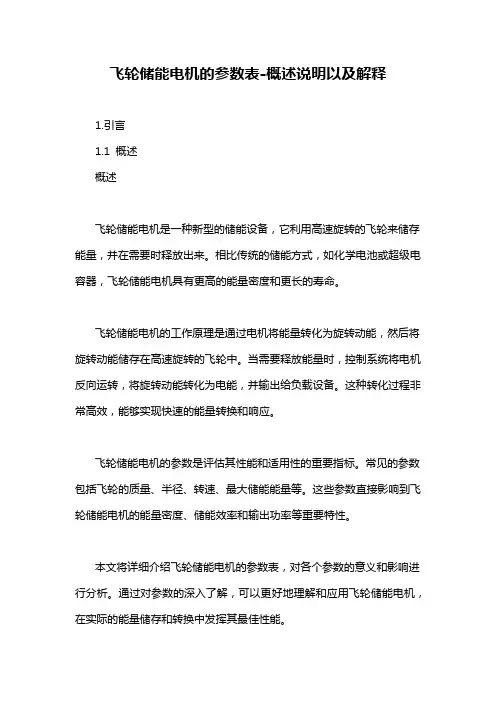

飞轮储能电机的参数表-概述说明以及解释1.引言1.1 概述概述飞轮储能电机是一种新型的储能设备，它利用高速旋转的飞轮来储存能量，并在需要时释放出来。

相比传统的储能方式，如化学电池或超级电容器，飞轮储能电机具有更高的能量密度和更长的寿命。

飞轮储能电机的工作原理是通过电机将能量转化为旋转动能，然后将旋转动能储存在高速旋转的飞轮中。

当需要释放能量时，控制系统将电机反向运转，将旋转动能转化为电能，并输出给负载设备。

这种转化过程非常高效，能够实现快速的能量转换和响应。

飞轮储能电机的参数是评估其性能和适用性的重要指标。

常见的参数包括飞轮的质量、半径、转速、最大储能能量等。

这些参数直接影响到飞轮储能电机的能量密度、储能效率和输出功率等重要特性。

本文将详细介绍飞轮储能电机的参数表，对各个参数的意义和影响进行分析。

通过对参数的深入了解，可以更好地理解和应用飞轮储能电机，在实际的能量储存和转换中发挥其最佳性能。

在接下来的章节中，将逐一介绍飞轮储能电机的参数，包括其定义、测量方法和优化策略等。

通过对参数表的全面讲解，读者将能够更好地了解飞轮储能电机的特点和应用领域。

希望本文能为对飞轮储能电机感兴趣或从事相关领域研究的读者提供有益的参考和指导。

文章结构部分是指对整篇文章的结构进行介绍和说明，以便读者对文章内容有初步的了解和把握。

在飞轮储能电机的参数表这篇长文中，文章结构如下：1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 飞轮储能电机的参数12.2 飞轮储能电机的参数23. 结论3.1 总结3.2 展望在引言部分，我们对整篇文章的内容进行简要介绍，并明确文章的目的和结构。

本文旨在介绍飞轮储能电机的参数表，以便读者了解和使用该参数表。

文章结构如上所示，具体内容将在接下来的正文和结论部分进行详细展开。

1.3 目的目的部分的内容可以如下所示：目的是为了探讨飞轮储能电机的参数表，并对其进行详细的分析和解读。

飞轮储能的原理图解和应用实例原理图解飞轮储能是一种机械储能系统，利用高速旋转的飞轮将机械能转化为储能。

下面是飞轮储能的原理图解：1.主要组成部分–飞轮：主要由轴承支撑和外壳组成，高速旋转的飞轮是储能的关键组件。

–马达或发动机：通过转动飞轮来为其注入能量，使飞轮高速旋转。

–驱动系统：用于将马达或发动机的动力传递给飞轮，使其高速旋转。

–电能转换系统：用于将飞轮的机械能转化为电能进行储存和利用。

2.原理与工作过程–工作过程：1.马达或发动机向飞轮注入能量，使飞轮高速旋转。

2.飞轮旋转过程中，会积累大量的机械能。

3.当需要释放储能时，飞轮通过电能转换系统将机械能转化为电能，并将其储存起来。

4.被储存的电能可以在需要时，再次转化为机械能供给外部设备使用。

3.优点–高效能储能：飞轮储能系统的能量转换效率较高，能够高效地储存和释放能量。

–高功率输出：由于飞轮的高速旋转，储能系统能够以较高的功率输出能量。

–长寿命：飞轮由高强度材料制成，具有较长的使用寿命。

–快速响应：由于飞轮的高速旋转，系统能够快速响应并释放储存的能量。

4.应用领域–能源储备：飞轮储能系统可用于储存可再生能源（如风能、太阳能等）产生的多余电能，以供不时之需。

–交通运输：飞轮储能系统可用于汽车、公交车等交通工具中，提供额外的动力支持，提高能源利用效率。

–电网稳定：飞轮储能系统可用于电网中，作为储能装置，平衡电网负荷波动，提高电网稳定性。

–航空航天：飞轮储能系统可用于航天器中，提供瞬时高功率以满足航天器的特定需求。

–重要设备备用电源：飞轮储能系统可用作备用电源，提供电能以确保关键设备的正常运行。

应用实例飞轮储能的应用实例多种多样，以下是几个典型的实例：1.风能储备系统–在风能发电系统中，飞轮储能系统可用于储存风能发电机组产生的多余电能。

–当风能发电量较大时，飞轮通过马达将多余电能转化为机械能，并存储在飞轮中。

–当风能发电量不足时，飞轮通过电能转换系统将储存的机械能转化为电能进行供电。

飞轮储能技术研究报告1飞轮储能技术原理简介飞轮储能的概念起源于20世纪70年代，但囿于当时的技术水平，该技术并没有得到实际应用；直到20世纪90年代，随着碳纤维材料的广泛应用和磁轴承技术的发展，飞轮电池被美国科学家研发成功。

它突破了化学电池的局限，用物理方法实现储能，实现电能和机械能的相互转化，工作过程中不会造成任何污染。

飞轮储能(Flywheel Energy Storage)属于一种物理储能的方式，通过电力电子设备驱动飞轮进行高速旋转，利用飞轮高速旋转时所具备的动能进行能量存储，通过电动/发电一体化双向高效电机配合真空中的飞轮实现电能和动能的双向转换，如图1所示。

图1飞轮储能系统的工作原理飞轮储能系统主要由高强度合金或复合材料做成的飞轮转子、高速轴承、电动/发电机、电力转换器、真空安全罩等部分组成，如图2所示。

图2 飞轮储能系统的本体结构飞轮储能设施充放电的具体实现方式为：（1）当飞轮存储能量时，电动/发电一体化双向高效电机实现电动机运行状态，将电能转换为飞轮转子的动能，飞轮转速升高实现能量的存储；（2）当飞轮释放能量时，电动/发电一体化双向高效电机实现发电机运行状态，将高速旋转的飞轮转子动能转换为电能，飞轮转速下降实现能量的释放。

飞轮所存储的能量计算公式为：221ωJ E =，其中J 为飞轮的转动惯量，ω为飞轮旋转的角速度。

从上述公式中可以看到，飞轮存储的能量值与飞轮转速的平方，以及飞轮的转动惯量成正比。

飞轮的转动惯量取决于飞轮的质量分布和半径，在飞轮体积和质量分布一定的情况下通过提高飞轮的转速可以更为显著地提高飞轮存储的能量值。

飞轮储能系统的控制策略原理如图3所示：图3 飞轮储能系统的控制策略从图3可以看到，飞轮储能系统共有三种工作状态，分别为充电、维持和放电，可根据系统电压的高低自动响应充放电动作。

当系统电压抬高，电压值U>U2+a 时，飞轮储能系统处于充电状态，吸收外部电能进行存储，充电的功率随系统电压的升高而增大；当系统电压降低，电压值U <U2-a 时，飞轮储能系统处于放电状态，向外部释放电能，放电的功率随系统电压的降低而增大；当系统电压值在空载电压附近波动时，为飞轮的旋转维持区域[U2-a, U2+a]，飞轮执行维持转速指令，处于不充电、不放电的空转状态。
