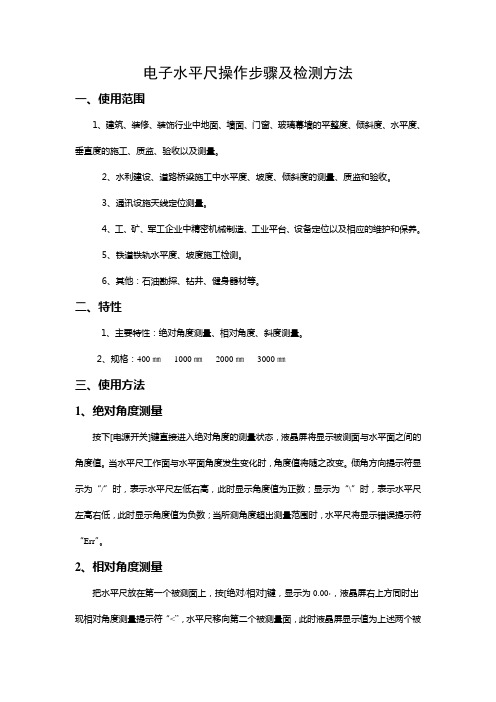

电子水平尺操作步骤及检测方法一、使用范围1、建筑、装修、装饰行业中地面、墙面、门窗、玻璃幕墙的平整度、倾斜度、水平度、垂直度的施工、质监、验收以及测量。
2、水利建设、道路桥梁施工中水平度、坡度、倾斜度的测量、质监和验收。
3、通讯设施天线定位测量。
4、工、矿、军工企业中精密机械制造、工业平台、设备定位以及相应的维护和保养。
5、铁道铁轨水平度、坡度施工检测。
6、其他：石油勘探、钻井、健身器材等。
二、特性1、主要特性：绝对角度测量、相对角度、斜度测量。
2、规格：400㎜1000㎜2000㎜3000㎜三、使用方法1、绝对角度测量按下[电源开关]键直接进入绝对角度的测量状态，液晶屏将显示被测面与水平面之间的角度值。
当水平尺工作面与水平面角度发生变化时，角度值将随之改变。
倾角方向提示符显示为“/”时，表示水平尺左低右高，此时显示角度值为正数；显示为“\”时，表示水平尺左高右低，此时显示角度值为负数；当所测角度超出测量范围时，水平尺将显示错误提示符“Err”。
2、相对角度测量把水平尺放在第一个被测面上，按[绝对/相对]键，显示为0.00。
，液晶屏右上方同时出现相对角度测量提示符“<”，水平尺移向第二个被测量面，此时液晶屏显示值为上述两个被测量面的相对夹角。
再次按下[绝对/相对]键室，则转换为绝对角度的测量。
3、斜度测量当所测角度在±5。
范围内或90。
±5。
范围内时，按下[角度/斜度]键，液晶屏显示该角度所对应的斜度值H（单位mm）4、平整度测量将水平尺紧靠被测面，缝隙大小由楔形塞尺去检测，塞尺所指示的位置即被测面的平整度偏差。
四、自校准功能水平尺具有自校准功能，每次开机前请先校准水平尺，以保证水平尺测量精度的准确。
此校准包括0。
和90。
的自校准，自校准方法如下：1、0。
自校准把水平尺放在一相对平整且角度不大于5。
的平面上，按住[夜光/校准]键直到显示屏显示，此时进入0。
自校准状态。
按下[绝对/相对]键，当显示屏显示F1时，请将水平尺在原地水平旋转180。
电子水平仪使用方法电子水平仪是一种用于测量水平度的工具，它在建筑、家具制作、机械加工等领域都有广泛的应用。
正确的使用方法可以确保测量的准确性，提高工作效率。
下面将介绍电子水平仪的使用方法。
1. 准备工作。
在使用电子水平仪之前，首先要确保其处于良好的工作状态。
检查电子水平仪的电池电量是否充足，如果电量不足应及时更换电池。
同时，还要检查仪器表面是否干净，有无损坏或者异物影响测量准确性。
2. 开机校准。
打开电子水平仪的电源开关，等待仪器自检完成后，进行校准操作。
校准时应将水平仪放置在平稳的水平面上，按照说明书中的操作步骤进行校准。
校准完成后，可以开始进行测量。
3. 测量操作。
在进行测量时，首先要选择合适的测量模式，根据需要选择水平、垂直或者倾斜测量模式。
然后将电子水平仪放置在需要测量的物体表面上，确保仪器处于稳定状态。
在测量过程中，要注意避免外界干扰，确保测量的准确性。
4. 读数和记录。
当电子水平仪完成测量后，会显示相应的测量数值。
在读取数值时，要注意观察仪器显示屏，确保读数准确。
同时，可以根据需要记录测量结果，以备后续使用。
5. 关机保养。
在使用完电子水平仪后，应及时关闭电源开关，将仪器放置在干燥通风的地方。
定期清洁仪器表面，并定期进行校准和维护，确保仪器的长期稳定工作。
总结。
电子水平仪作为一种精密测量工具，使用方法的正确与否直接影响测量的准确性和工作效率。
因此，在使用时一定要严格按照说明书中的操作步骤进行，确保仪器处于良好的工作状态。
希望本文介绍的电子水平仪使用方法能够对大家有所帮助，提高工作效率，确保测量准确性。
西德宝数显水平尺校准1. 引言西德宝（XDB）数显水平尺是一种常用的测量工具，用于测量物体的水平度。
在使用过程中，由于各种原因（如长时间使用、运输等），数显水平尺可能会出现一定的偏差，因此需要对其进行校准，以确保测量结果的准确性和可靠性。
本文将介绍西德宝数显水平尺的校准步骤和注意事项。
2. 西德宝数显水平尺校准步骤2.1 准备工作在进行数显水平尺校准之前，需要做一些准备工作：•确保校准工作地点稳定且水平。
•检查数显水平尺的外观是否完好，没有明显的损坏。
•准备好相应的校准工具，如调整螺丝刀、校准块等。
2.2 校准步骤以下是校准数显水平尺的具体步骤：1.将数显水平尺放置在校准工作台上，并确保其底面与工作台完全接触。
2.打开数显水平尺的电源，并将显示屏上的数值清零。
3.使用调整螺丝刀调整数显水平尺的水平度。
具体调整方法为：将调整螺丝刀放入数显水平尺的调整孔中，顺时针或逆时针旋转螺丝刀，直到水平度指示在零位附近。
4.使用校准块对数显水平尺进行校准。
校准块是一块经过精密加工的标准物体，其水平度已经被准确确定。
将校准块放置在数显水平尺的工作面上，并读取数显水平尺显示的数值。
与校准块的已知水平度进行比较，如果存在偏差，则使用调整螺丝刀进行微调，直到数显水平尺的测量结果与校准块的水平度一致。
5.反复进行多次校准，以确保结果的准确性和稳定性。
6.完成校准后，关闭数显水平尺的电源，并清理校准工作台及相关工具。
3. 注意事项在进行西德宝数显水平尺校准时，需要注意以下事项：•校准过程中应保持环境安静、稳定，避免外界干扰。
•在调整螺丝刀时，应逐步进行微调，避免调整过大导致误差。
•校准时应尽量避免数显水平尺与校准块相互碰撞，以免损坏数显水平尺或校准块。
•完成校准后应进行结果测试，确保校准效果满足要求。
•定期对数显水平尺进行校准，以保持其测量结果的准确性和可靠性。
4. 结论数显水平尺是一种常用的测量工具，校准对于确保其测量结果的准确性和可靠性非常重要。
电子水准仪的使用方法电子水准仪是一种用来测量和校正地面的相对高程差的仪器。
它主要应用于土建工程、道路工程、桥梁工程、城市规划以及其他需要进行高程测量的领域。
下面将详细介绍电子水准仪的使用方法。
1. 准备工作：在使用电子水准仪之前，首先需要进行一些准备工作。
检查仪器的电源是否充足，如果是充电式的，需要确保电池充满。
检查各个部件是否完好无损，如果有损坏，需要及时进行维修或更换。
另外，还需要准备好三脚架、测量杆、测量尺等配套设备。
2. 搭设仪器：将三脚架打开，并调整三脚架的高度，使其稳定平衡。
然后将电子水准仪放置在三脚架上，并确保仪器与地面垂直。
通过调节三脚架上的螺母，使得仪器保持平衡状态。
3. 校准水平：打开电子水准仪的电源开关，仪器将会进行自动校准。
在校准过程中，需要保持仪器与地面保持垂直，并且保持稳定。
校准完成后，仪器将会有显示屏上显示相关的校准信息，包括仪器的编号、日期、时间等。
4. 进行测量：在开始实际测量之前，需要将测量杆固定在待测点上。
将测量杆插入地面，并保持垂直，可以使用水平尺或其他辅助工具来判断测量杆的垂直度。
确保测量杆的位置固定后，即可开始进行测量。
首先，按下测量键，电子水准仪将会开始进行测量。
在测量过程中，需要保持仪器的稳定，避免受到外界扰动。
待仪器测量完成后，可以通过仪器上的显示屏查看当前的高程差值。
在进行连续测量时，可以将电子水准仪移动到下一个测量点，并重复上述步骤进行测量。
测量过程中要注意避免对仪器的碰撞和震动，以免影响测量的准确性。
5. 记录和处理数据：在完成测量后，需要将测量结果进行记录和处理。
可以直接通过电子水准仪上的存储功能进行数据的保存，也可以将数据通过数据线连接到计算机或其他设备上进行传输和处理。
在处理数据时，可以使用专业软件进行高程的计算和分析。
根据实际需要，可以生成高程变化曲线、高程图或其他相关的报告和图表。
总结：电子水准仪的使用方法主要包括准备工作、搭设仪器、校准水平、进行测量以及记录和处理数据等步骤。
电子水平仪使用方法电子水平仪是一种用于测量水平和垂直方向的工具，广泛应用于建筑、装修、机械加工等领域。
它可以帮助用户快速准确地确定水平线，提高工作效率，保证工程质量。
下面，我们将详细介绍电子水平仪的使用方法，希望能帮助大家更好地使用这一工具。
首先，使用电子水平仪之前，我们需要确保其处于正常工作状态。
打开电子水平仪的电源开关，等待其自检完成。
在自检过程中，我们需要将电子水平仪放置在平稳的水平面上，以确保其精度和稳定性。
一般来说，电子水平仪在自检完成后会发出滴滴声或者显示屏上会有相应的提示，这时候就可以开始使用了。
接下来，我们需要正确地操作电子水平仪来进行测量。
首先，将电子水平仪放置在需要测量的物体表面上，确保其与物体接触牢固、稳定。
然后，观察电子水平仪的显示屏，确保其显示的数值稳定在一个范围内。
如果数值在波动，可能是因为水平面不够平稳或者电子水平仪处于震动状态，这时候需要重新调整水平面或者等待震动停止后再进行测量。
在测量过程中，我们需要注意一些细节。
首先，避免在强烈的阳光下使用电子水平仪，因为阳光会对显示屏产生影响，影响测量的准确性。
其次，在测量垂直方向时，需要将电子水平仪旋转90度，确保其与垂直面接触牢固。
最后，测量完成后，及时关闭电子水平仪的电源开关，以节省电池的使用。
除了以上的基本使用方法外，电子水平仪还有一些高级功能，比如角度测量、数据存储等。
这些功能可以根据具体的需求来使用，但在使用之前需要仔细阅读使用说明书，以确保正确操作。
总的来说，电子水平仪是一种简单易用、精确可靠的测量工具，它在各种领域都有着重要的应用价值。
通过正确地使用电子水平仪，我们可以提高工作效率，减少测量误差，确保工程质量。
希望以上介绍能够帮助大家更好地掌握电子水平仪的使用方法，提升工作技能，更好地完成各项任务。

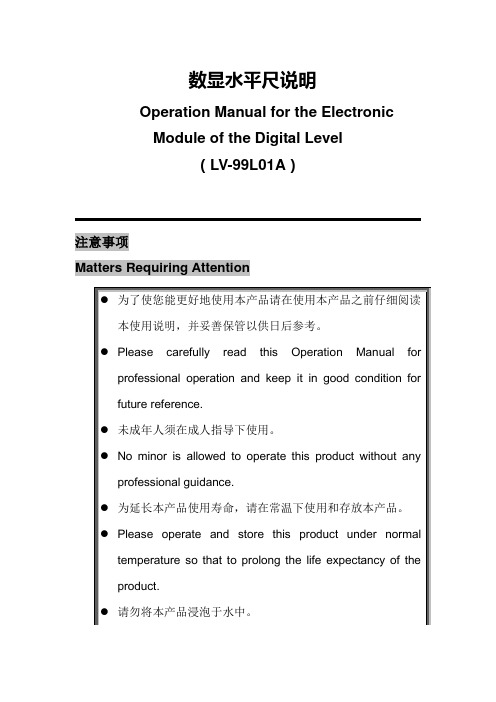

数显水平尺说明Operation Manual for the ElectronicModule of the Digital Level（LV-99L01A）注意事项Matters Requiring Attention*注:上图表示的即右侧比左侧高30.20度，箭头指向上方为高端指向下方为低端。
测量方向：仪器上下底面与被测物体的水平夹角。
角度超过180°时液晶显示的数字符号会自动180°反转，便于查看数据。
Note: The above diagram shows that the right side is 30.20 degrees higher than the left side. The upward-pointing arrow implies this side is higher than the other one and the downward-pointing arrow implies this side is lower than the other one.The direction of measurement is the horizontal sextant angle between the top and bottom side of the instrument and the object being measured. When the angle exceeds 180 degrees, the system will automatically rotate the value being displayed by 180 degrees for the convenience of reading.操作使用方法：开关电源：键为电源开关键。
在关机状态下长按此按键3秒，蜂鸣器鸣叫一声，系统进入默认角度测量模式；在开机状态下长按此按键3秒，系统进入关机状态；如果开机状态下液晶背光同时打开，在执行关机时背光同时关闭。
电子水平仪的使用方法第一篇：电子水平仪的使用方法索引电子水平仪的使用方法电子式水平仪，它用来测量高精度的工具机，其灵敏度非常高，若以测量时可左右偏移25刻度计算，测量工件在一定的倾斜范围内均可测量。
工作原理：当水平仪的基座因待测工件倾斜而倾斜时，其内部摆锤因移动所造成感应线圈的电压变化。
水平仪是一种测量小角度的常用量具。
在机械行业和仪表制造中,用于测量相对于水平位置的倾斜角、机床类设备导轨的平面度和直线度、设备安装的水平位置和垂直位置等。
按水平仪的外形不同可分为：框式水平仪和尺式水平仪两种；按水准器的固定方式又可分为：可调式水平仪和不可调式水平仪。
使用方法水平仪刻度值用角度（秒）或斜率来表示，它的含义是以气泡偏移一格工作倾斜的角度表示，或以气泡偏移一格工作表面在一米长度上倾斜的高度表示。
由于水平仪的使用倾角很小，所以tg，如tg4 4 弧度=0.02mm/1000mm，测量时使水平仪工作面紧贴被测表面，待气泡稳定后方可读数。
如需测量长度为L的实际倾斜值则可通过下式进行计算。
实际倾斜值=标称分度值*L*偏差格数；例如：标称分度值为0.02mm/m，L=200mm，偏差格数为2格，则实际倾斜值=0.02/1000*200*2=0.008mm。
为避免由于水平仪零位不准而引起的测量误差，因此在使用前必须对水平仪零位进行检查或调整。
水平仪零位检查和调整方法，将被校水平仪放在大致水平的平板上，紧靠定位块，待气泡稳定后以气泡的一端读数为a1，然后将水平仪调转180方位，准确地放在原位置，按照第一次读数的一边记下气泡另一端的读数为a2，两次读数差的一半则为零位误差，即=(a1-a2)/2格。
如果零位误差超赤许可范围，则需调整零位机构，反复调整螺钉即可达到要求。
注意事项水平仪是测量偏离水平面的倾斜角的角度测量仪。
水平仪的关键部位——主气泡管的内表面进行过抛光，气泡管的外表面刻有刻度，在内部充索引以液体和气泡。
数显水平尺说明书数显水平尺（以下简称水平尺）分为无激光和带激光的两种型号，本说明书均适用。
61 2 3 4 5 7（图一）（图二）（仅限带激光的水平尺）功能按键说明：如图所示1．开/ 关键：水平尺的开关按键。
2．声音提示键：当水平尺为0°和90°时，它将给出声音提示。
按下此键可以开启或关闭声音的提示。
3．校准键：在不到3°的平面上进行0°标准重新设置，如果平面超过了3°，这个按钮将不起作用。
校准操作方法：把水平尺放在一个不超过3°的平面上（可以和水平仪比较一下），等待10秒钟。
然后按校准按钮一下，显示屏将显示CAL1。
把数显水平尺转动180°，再等待10秒钟，然后按一下校准按钮，显示屏将显示CAL2，约5秒钟后，显示屏会再次显示角度的测量结果。
如果这个平面超过3°的角度，这个按钮将不起作用。
如果你此时推一下校准，它也只显示“——”。
3秒钟后，它将回到原来的角度测量模式。
4．模式键：水平尺共有三种角度测量模式。
重复按此键可以实现不同模式的相互转换。
①角度测量模式：表示绝对角度的测量。
即被测表面的角度与绝对水平角度“0°”的数值。
测量操作方法：把水平尺放好，然后选择角度测量模式，按此键后显示屏上方立即显示“DEG”。
旋转水平尺，就可以读出绝对角度的测量数值。
②百分比%（tgα）模式：表示角度所对应的直角边与另一个直角边的正切角的百分比数值。
例如：tgα= a / b测量操作方法：把水平尺放好，然后选择百分比%（tgα）测量模式，这时，显示屏上方立即显示“%”。
旋转水平尺，就可以读出tgα的测量数值。
③相对角度模式：表示在一个已经有倾角的表面上，去测量相对于原来这个表面的相对角度数值的时候，就采用这种模式。
测量操作方法：把水平尺放好，然后选择相对角度测量模式，这时，显示屏则开始闪烁“00.0”，显示屏上方同时显示“DEG”。
数显水平尺使用说明书中国上海上海米厘特公司南京分公司设备名称：数显水平尺型号：600mm 1000mm厂商：南京米厘特资料提供：为了使您更好的使用本产品，请在使用本产品前仔细的阅读本使用说明书。
开关电源：键为电源开关键。
在关机状态下长按此按键3 秒，蜂鸣器鸣叫一声，系统进入默认角度测量模式；在开机状态下长按此按键3 秒，系统进入关机状态；如果开机状态下液晶背光同时打开，在执行关机时背光同时关闭。
开启提示音：键为提示音开启（关闭）键。
在开机状态下，短按一次本按键，发出提示音一次，液晶屏显示区上方显示声音符号表示提示音打开；在已经打开提示音状态下，短按一次本按键，发出提示音一声，液晶屏显示区上方提示音符号消失表示提示音已经关闭。
打开提示音后，显示角度为0°、45°和90°时，提示音会持续间断性鸣叫。
水平校准（校准0 度）：键为校准模式按键，校准方式详见水平校准方法。
测量模式切换：键为模式切换按键。
在开机状态下短按本按键可以实现: A：普通倾角显示模式（开机默认）。
B：%显示模式，百分比模式测量时，数字显示上方的百分比符号“ %”出现。
C:相对角度显示模式,相对角度显示时可以在任意角度设零开始测量。
在相对角度测量时，角度显示闪烁以增加相对角度显示和普通倾角显示的区别。
显示锁定：键为锁定按键。
在开机状态下短按本键会锁定当前液晶显示的数据，并且液晶显示锁定符号“ H” ；再次短按本键一次解锁，锁定符号“ H” 消失。
斜率测量说明斜率应用举例：假设L 的长度为1 米，现在我们想要知道在高度H的尺寸Tan30 °×100%= H/L ×100%= 首先用数显水平尺测量出斜面的斜率为%，通过公式：H=L×斜面的斜率现在，L为1 米，斜面的斜率为%，求得：H=1m×%=0.5774m=57.74cm通过这个公式，在已知L 长度的情况下，我们很容易求出在斜面上相应点的高度。
电子水准仪操作规程
电子水准仪的使用包括：电子水准仪的安置、整平、瞄准、读数四个步骤。
⑴安置：
安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中，用目估架顶大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
⑵整平：
整平是使仪器的视线水平，利用脚螺旋置圆水准气泡居于圆指标圈之中。
调整圆水准气泡，气泡移动的方向与大姆指运动的方向一致，将水准仪整平。
⑶瞄准：
瞄准是用望远镜准确地瞄准目标。
首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。
再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，最后转动物镜调焦螺旋，使水准尺的清晰地落在十字丝平面上，消除视差，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。
⑷读数：
用十字丝，截读水准尺上的读数。
电子水准仪是利用数字图像处理技术读数，读数精确至0.00001mm。
按电子水准仪进行观测，以往测奇数测站为例，一测站的操作程序如下：
⑴首先整平仪器，调节数字水准仪角螺旋，使圆气泡位于指标圆环中央，望远镜绕垂直轴旋转180度，圆气泡仍位于指标圆环中央；
⑵将望远镜照准后视水准标尺，用垂直丝照准条码中央，精确调焦至条码影像清晰，按测量键读数；
⑶显示读数后，旋转望远镜照准前视标尺，用垂直丝照准条码中央，精确调焦至条码影像清晰，按测量键读数；
⑷显示读数后，重新照准前视水准标尺条码中央，按测量键读数；
⑸显示读数后，旋转望远镜照准后视水准标尺条码中央，精确调焦至条码影像清晰，按测量键读数，显示测站成果，测站检核合格迁下一站。
