直流电机拖动--《电机与拖动基础》-第三版-林瑞光-主编

电机及拖动基础教程第三版下册课程设计1. 课程简介《电机及拖动基础教程》是一本以工程应用为导向的电机及拖动领域基础教材，分上下两册。

本课程设计为下册，主要涵盖了直流电机、交流电机、步进电机和拖动控制等内容。

通过本课程的学习，学生将了解电机运行的基本原理、掌握电机的基本参数、能够进行电路结构设计和系统控制等。

2. 教学目标通过本课程的学习，学生应达到以下目标：•掌握直流电机的原理和基本参数；•了解交流电机的原理和调速方法；•熟悉步进电机的特点和驱动方式；•理解拖动控制的基本原理和实现方法；•能够进行电机控制系统设计和调试。

3. 教学内容本课程内容主要包括以下几个方面：3.1 直流电机•直流电机的原理和基本参数；•直流电机的特性曲线和控制方式；•直流电机的电路控制和实现方法。

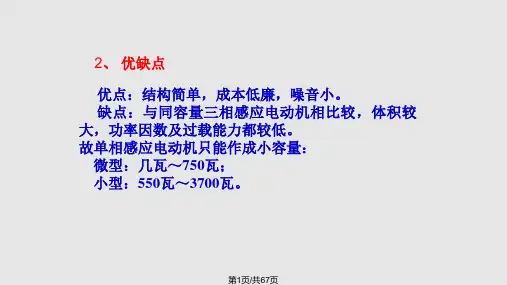

3.2 交流电机•三相异步电机的原理和基本参数；•交流电机的原理和控制系统；•交流电机的调速方法和控制。

3.3 步进电机•步进电机的特点和驱动方式；•步进电机的控制系统和实现方法；•步进电机在精密位置和速度控制领域的应用。

3.4 拖动控制•拖动控制的基本原理和实现方法；•拖动控制系统的控制方式和算法；•拖动控制系统的应用案例分析。

4. 教学方法本课程采用“理论与实践相结合”的教学方法，将理论知识与实际应用相结合，注重培养学生的实际动手能力和解决问题的能力。

具体教学方法包括：•理论课堂授课：通过讲授相关理论知识，让学生掌握电机的原理和基本参数。

•实验教学：通过实验操作，让学生学习电机的控制系统设计和调试技能。

•课程论文：要求学生以自己所学的知识，编写有关电机控制系统设计和实现的论文，提高学生的文献检索和分析能力。

•团队项目：让学生组成小组，设计实现一个电机控制系统，以提高学生团队协作和解决问题的能力。

5. 教学评估本课程的评估将分为两个方面：•学生平时成绩占40%，包括参加课堂讨论、实验报告、课程论文和团队项目等。

•期末考试占60%，主要考察学生成果达到的实际学习效果。

电机与拖动基础第三版林瑞光答案【篇一：10《电机与电力拖动基础》教学大纲】txt>electric machinery and drive课程代码： d1081060总学时〔理论＋实践〕： 51+0 学分：3 课程性质：学科基础课课程类别：必修课先修课程：《高等数学》、《大学物理》、《电路分析基础》面向专业：电气工程及其自动化专业开课学科：检测技术及自动化装置开课二级学院：机电工程学院执笔：陈卫民审校：钱晓耀一、课程的地位与任务本课程是电气工程及其自动化专业的专业基础课，其主要任务是学生通过本课程的学习获得电机与拖动的基本理论知识，使学生掌握常用的交直流电机、变压器、控制电机等的基本结构，工作原理和运行特性；电机拖动系统的静态、动态特性；初步掌握不同电动机的调速方法和技术指标；并能了解一些电机及拖动系统的发展方向。

二、课程主要内容与基本要求了解电力拖动系统的组成及发展过程；电力拖动系统的应用领域；电机、电机拖动的基本概念；了解本课程的专业地位和特点。

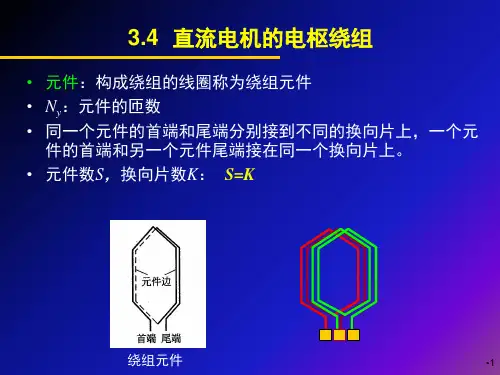

掌握直流电机的基本工作原理和结构；了解电枢绕组的最基本形式；理解直流电机的磁场及电枢反应；掌握直流电机的电枢电动势、电磁转矩和电磁功率的三个基本方程式及他〔并〕励直流电动机的工作特性。

掌握电力拖动系统的运动方程式；掌握生产机械的转矩特性、他励直流电动机机械特性、电力拖动系统的稳定运行条件；理解他励直流电动机的起动方法、制动及制动方式的选择；掌握他励直流电动机的调速方法；了解评价调速方法的主要指标、调速方法与负载性质的配合；了解他励直流电动机过渡过程的一般分析方法。

了解变压器的应用、分类；掌握变压器的基本工作原理、额定值；掌握单相变压器的空载运行时的物理状况、变化、空载电流；掌握空载运行时的电势平衡方程、空载运行是的等效电路和向量图；掌握单相变压器负载运行时的物理状况、基本方程、折算法、等效电路和向量图；理解变压器参数的空载实验、短路实验；理解变压器的工作特性；理解三相变压器及其它用途的变压器。

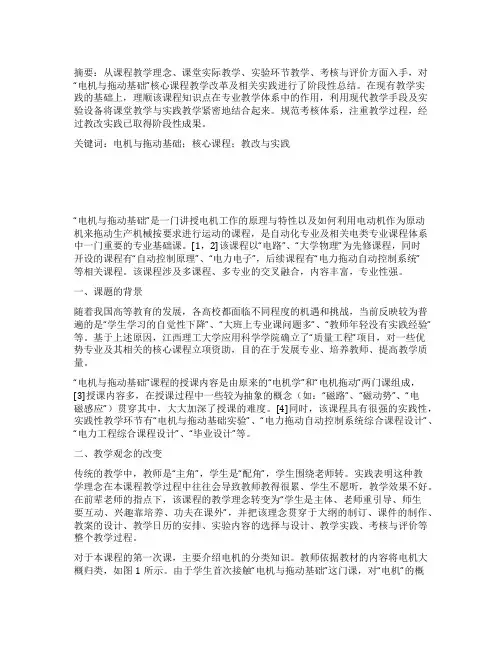

摘要：从课程教学理念、课堂实际教学、实验环节教学、考核与评价方面入手，对“电机与拖动基础”核心课程教学改革及相关实践进行了阶段性总结。

在现有教学实践的基础上，理顺该课程知识点在专业教学体系中的作用，利用现代教学手段及实验设备将课堂教学与实践教学紧密地结合起来。

规范考核体系，注重教学过程，经过教改实践已取得阶段性成果。

关键词：电机与拖动基础；核心课程；教改与实践“电机与拖动基础”是一门讲授电机工作的原理与特性以及如何利用电动机作为原动机来拖动生产机械按要求进行运动的课程，是自动化专业及相关电类专业课程体系中一门重要的专业基础课。

[1，2]该课程以“电路”、“大学物理”为先修课程，同时开设的课程有“自动控制原理”、“电力电子”，后续课程有“电力拖动自动控制系统”等相关课程。

该课程涉及多课程、多专业的交叉融合，内容丰富，专业性强。

一、课题的背景随着我国高等教育的发展，各高校都面临不同程度的机遇和挑战，当前反映较为普遍的是“学生学习的自觉性下降”、“大班上专业课问题多”、“教师年轻没有实践经验”等。

基于上述原因，江西理工大学应用科学学院确立了“质量工程”项目，对一些优势专业及其相关的核心课程立项资助，目的在于发展专业、培养教师、提高教学质量。

“电机与拖动基础”课程的授课内容是由原来的“电机学”和“电机拖动”两门课组成，[3]授课内容多，在授课过程中一些较为抽象的概念（如：“磁路”、“磁动势”、“电磁感应”）贯穿其中，大大加深了授课的难度。

[4]同时，该课程具有很强的实践性，实践性教学环节有“电机与拖动基础实验”、“电力拖动自动控制系统综合课程设计”、“电力工程综合课程设计”、“毕业设计”等。

二、教学观念的改变传统的教学中，教师是“主角”，学生是“配角”，学生围绕老师转。

实践表明这种教学理念在本课程教学过程中往往会导致教师教得很累、学生不愿听，教学效果不好。

在前辈老师的指点下，该课程的教学理念转变为“学生是主体、老师重引导、师生要互动、兴趣靠培养、功夫在课外”，并把该理念贯穿于大纲的制订、课件的制作、教案的设计、教学日历的安排、实验内容的选择与设计、教学实践、考核与评价等整个教学过程。

电机与拖动基础第一章电机的基本原理 (1)第二章电力拖动系统的动力学基础 (6)第三章直流电机原理 (12)第四章直流电机拖动基础 (15)第五章变压器 (30)第六章交流电机的旋转磁场理论 (41)第七章异步电机原理 (43)第八章同步电机原理 (50)第九章交流电机拖动基础 (60)第十章电力拖动系统电动机的选择 (72)第一章 电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。

答：电与磁存在三个基本关系，分别是（1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。

感应电动势的大小与磁通的变化率成正比，即tΦN e d d -= 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。

（2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。

这种导体在磁场中运动产生的感应电动势的大小由下式给出Blv e =而感应电动势的方向由右手定则确定。

（3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体，则会在载流导体上产生一个电磁力。

载流导体受力的大小与导体在磁场中的位置有关，当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l以及通电电流i 成正比，即Bli F =电磁力的方向可由左手定则确定。

1-2 通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。

答：磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人为造成的磁通闭合路径就称为磁路。

而电路是由金属导线和电气或电子部件组成的导电回路，也可以说电路是电流所流经的路径。

磁路与电路之间有许多相似性，两者所遵循的基本定律相似，即KCL：在任一节点处都遵守基尔霍夫第一定律约束；KVL：在任一回路中都遵守基尔霍夫第二定律；另外，磁路与电路都有各自的欧姆定律。

《电机与电力拖动》（第三版）习题参考答案第1章思考题和习题一、填空题1．直流电动机主磁极的作用是产生，它由和两大部分组成。

气隙磁场、主磁极铁心和主磁极绕组2．直流电动机的电刷装置主要由、、、和等部件组成。

电刷、刷握、刷杆、刷杆架、弹簧、铜辫3．电枢绕组的作用是产生或流过而产生电磁转矩实现机电能量转换。

感应电动势、电枢电流4．电动机按励磁方式分类，有、、和等。

他励、并励、串励、复励5．在直流电动机中产生的电枢电动势Ea方向与外加电源电压及电流方向，称为，用来与外加电压相平衡。

相反、反电势6．直流电动机吸取电能在电动机内部产生的电磁转矩，一小部分用来克服摩擦及铁耗所引起的转矩，主要部分就是轴上的有效转矩，它们之间的平衡关系可用表示。

输出、电磁转矩=损耗转矩+输出转矩二、判断题(在括号内打“√”或打“×”)1．直流发电机和直流电动机作用不同，所以其基本结构也不同。

（×）2．直流电动机励磁绕组和电枢绕组中流过的都是直流电流。

（×）3．串励直流电动机和并励直流电动机都具有很大的启动转矩，所以它们具有相似的机械特性曲线。

（×）4．电枢反应不仅使合成磁场发生畸变，还使得合成磁场减小。

（√）5．直流电机的电枢电动势的大小与电机结构、磁场强弱、转速有关。

（×）6．直流电动机的换向是指电枢绕组中电流方向的改变。

（√）三、选择题(将正确答案的序号填入括号内)1．直流电动机在旋转一周的过程中，某一个绕组元件(线圈)中通过的电流是( B )。

A．直流电流B．交流电流C．互相抵消，正好为零2．在并励直流电动机中，为改善电动机换向而装设的换向极，其换向绕组( B )。

A．应与主极绕组串联B．应与电枢绕组串联C．应由两组绕组组成，一组与电枢绕组串联，另一组与电枢绕组并联3．直流电动机的额定功率P N是指电动机在额定工况下长期运行所允许的( A )。

A．从转轴上输出的机械功率B．输入电功率C．电磁功率4．直流电动机铭牌上的额定电流是。
