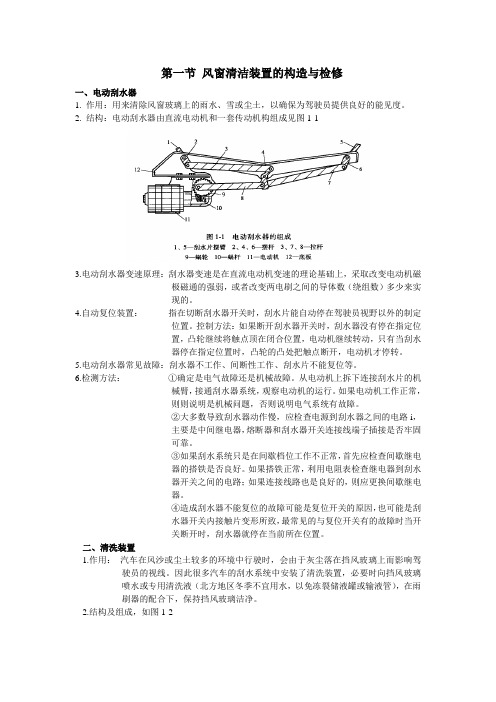

第一节风窗清洁装置的构造与检修一、电动刮水器1. 作用：用来清除风窗玻璃上的雨水、雪或尘土，以确保为驾驶员提供良好的能见度。
2. 结构：电动刮水器由直流电动机和一套传动机构组成见图1-13.电动刮水器变速原理：刮水器变速是在直流电动机变速的理论基础上，采取改变电动机磁极磁通的强弱，或者改变两电刷之间的导体数（绕组数）多少来实现的。
4.自动复位装置：指在切断刮水器开关时，刮水片能自动停在驾驶员视野以外的制定位置。
控制方法：如果断开刮水器开关时，刮水器没有停在指定位置，凸轮继续将触点顶在闭合位置，电动机继续转动，只有当刮水器停在指定位置时，凸轮的凸处把触点断开，电动机才停转。
5.电动刮水器常见故障：刮水器不工作、间断性工作、刮水片不能复位等。
6.检测方法：①确定是电气故障还是机械故障。
从电动机上拆下连接刮水片的机械臂，接通刮水器系统，观察电动机的运行。
如果电动机工作正常，则则说明是机械问题，否则说明电气系统有故障。
②大多数导致刮水器动作慢，应检查电源到刮水器之间的电路i，主要是中间继电器，熔断器和刮水器开关连接线端子插接是否牢固可靠。
③如果刮水系统只是在间歇档位工作不正常，首先应检查间歇继电器的搭铁是否良好。
如果搭铁正常，利用电阻表检查继电器到刮水器开关之间的电路；如果连接线路也是良好的，则应更换间歇继电器。
④造成刮水器不能复位的故障可能是复位开关的原因，也可能是刮水器开关内接触片变形所致，最常见的与复位开关有的故障时当开关断开时，刮水器就停在当前所在位置。
二、清洗装置1.作用：汽车在风沙或尘土较多的环境中行驶时，会由于灰尘落在挡风玻璃上而影响驾驶员的视线。
因此很多汽车的刮水系统中安装了清洗装置，必要时向挡风玻璃喷水或专用清洗液（北方地区冬季不宜用水，以免冻裂储液罐或输液管），在雨刷器的配合下，保持挡风玻璃洁净。
2.结构及组成，如图1-2图1-2清洗装置3.检修方法：许多风窗洗涤装置的故障都是因输液系统而引起的。
