3000m车装钻机
功能：
①利用钻杆进行钻井作业
②满足调整井需要,进行开窗侧钻作业
③安装井口装置及套管
④起下管柱, 检修井下设备
⑤磨铣桥塞或钻水泥塞
⑥打捞作业
⑦冲洗井底沉砂或射孔井段
设计原则
1. 满足招标技术要求;
2. 采用国内外成熟的技术和结构,引进关键件,提高钻机可靠性,增大标准化系数;
3. 强化安全设计，关键系统设置双重安全设施，确保人身和设备安全；
4. 强化磨蚀保护，保证设备使用寿命；
5. 强化可靠性设计，提高钻机使用寿命；
6. 强化人体工程，提高钻机工作效率；
7. 符合HSE规范
技术参数
结构型式双滚筒车装自走式
名义钻深3000m(41/2″钻杆)
最大钩载1800kN
装机功率792kW(双机)
发动机型号CAT3408(双机)
传动方式液力+机械
传动箱型号Allison 5961(双机)
绞车档数五正一倒
井架高度38m
游动系统4×5
钢丝绳直径φ32mm
大钩速度0.2~1.5m/s
钻台高度6m
转盘开口直径700mm
转盘档数五正五倒
底盘驱动型式14×8
主机移运质量73t
主机移动尺寸22330×3000×4380mm
XJ90(XJ350)型修井机主要技术参数产品型号XJ90(XJ350)
名义小修井深（27/8"外加厚油管）m 4000
名义大修井深(27/8"钻杆)m 3200
钻井深度（41/2"钻杆）m 1000
最大钩载kN 900
发动机型号CAT 3406或C-9 ATAAC 发动机功率kW 269或261
液力传动箱型号S5610HR
传动型式液力+机械
井架高度m 29
游动系统4×3
主大绳直径mm 26
大钩速度m/s 0.2～1.75
底盘型号/驱动形式XD40/8×6
接近角/离去角23°/16°
最小离地间隙mm 340
最大爬坡度30%
最小转弯直径m 28
转盘型号ZP90
游车大钩型号YG90
水龙头型号SL110
移运时外形尺寸m 16.7×2.8×4.1
主机质量kg 42000
附件质量kg 15000
XJ110(XJ450)型修井机主要技术参数
产品型号XJ110(XJ450) 名义小修井深（27/8"外加厚油管）m 5500
名义大修井深(27/8"钻杆)m 4500 钻井深度（41/2"钻杆）m 1500
最大钩载kN 1125
发动机型号CAT 3408 DITA或C-15
ATAAC
发动机功率kW 354
液力传动箱型号S5610HR 传动型式液力+机械井架高度m 32
游动系统5×4
主大绳直径mm 26
大钩速度m/s 0.2～1.2 底盘型号/驱动形式XD50/10×8 接近角/离去角23°/16° 最小离地间隙mm 311
最大爬坡度26%
最小转弯直径m 33
转盘型号ZP135
游车大钩型号YG110
水龙头型号SL110
移运时外形尺寸m 18.5×2.8×4.2 主机质量kg 50000
附件质量kg 20000
XJ135(XJ550)型修井机主要技术参数
产品型号XJ135(XJ550) 名义小修井深（27/8"外加厚油管）m 7000 名义大修井深(27/8"钻杆)m 5800
钻井深度（41/2"钻杆）m 2000
最大钩载kN 1350
发动机型号CAT3408 DITA或C-15
ATAAC
发动机功率kW 396或392 液力传动箱型号S5610HR 传动型式液力+机械井架高度m 33
游动系统5×4
主大绳直径mm 26
大钩速度m/s 0.2～1.4
底盘型号/驱动形式XD50/10×8 接近角/离去角26°/17°
最小离地间隙mm 311
最大爬坡度26%
最小转弯直径m 33
转盘型号ZP135
游车大钩型号YG135
水龙头型号SL135
移运时外形尺寸m 18.8×2.85×4.3 主机质量kg 55000
附件质量kg 20000
XJ160(XJ650)型修井机主要技术参数
产品型号XJ160(XJ650) 名义小修井深（27/8"外加厚油管）m 8000 名义大修井深(27/8"钻杆)m 7000
钻并深度（41/2"钻杆）m 2500
最大钩载kN 1580
发动机型号CAT3412 DITA或C-16
ATAAC
发动机功率kW 485或492 液力传动箱型号S6610HR
传动型式液力+机械
井架高度m 35
游动系统5×4/6×5
主大绳直径mm 26
大钩速度m/s 0.2-1.3/0.2-1.4 底盘型号/驱动形式XD60/12×8 接近角/离去角26°/18°
最小离地间隙mm 311
最大爬坡度26%
最小转弯直径m 38
转盘型号ZP175
游车大钩型号YG160
水龙头型号SL160
移运时外形尺寸m 20.4×2.85×4.45 主机质量kg 65000
附件质量kg 20000
XJ180(XJ750)型修井机主要技术参数
产品型号XJ180(XJ750) 名义小修井深（27/8"外加厚油管）m ______ 名义大修井深(27/8"钻杆)m 8000
钻并深度（41/2"钻杆）m 3000
最大钩载kN 1800
发动机型号2×CAT3408 DITA或2×C-15ATAAC
发动机功率kW 2×354
液力传动箱型号2×S5610HR 传动型式液力+机械井架高度m 36/38
游动系统5×4/6×5 主大绳直径mm 32
大钩速度m/s 0.2-1.3/0.2-1.2 底盘型号/驱动形式XD70/14×8 接近角/离去角26°/18°
最小离地间隙mm 311
最大爬坡度26%
最小转弯直径m 41
转盘型号ZP205/ZP275 游车大钩型号YG180
水龙头型号SL225
移运时外形尺寸m 22.5×3.0×4.45 主机质量kg 76000
附件质量kg 30000
XJ225(XJ850)型修井机主要技术参数
产品型号XJ225(XJ850) 名义小修井深（27/8"外加厚油管）m ______ 名义大修井深(27/8"钻杆)m ______
钻并深度（41/2"钻杆）m 4000
最大钩载kN 2250
发动机型号2×CAT3408 DITA或2×C-15 ATAA
发动机功率kW 2×396或2×392 液力传动箱型号2×S5610HR 传动型式液力+机械
井架高度m 36/38
游动系统6×5
主大绳直径mm 32
大钩速度m/s 0.2-1.3
底盘型号/驱动形式XD70/14×8 接近角/离去角26°/18°
最小离地间隙mm 311
最大爬坡度26%
最小转弯直径m 41
转盘型号ZP205/ZP275 游车大钩型号YG225
水龙头型号SL225
移运时外形尺寸m 22.5×3.0×4.48 主机质量kg 78000。

合集下载

现场操作综合知识

现场操作综合知识

现场操作综合知识讲解一.修井机知识XJ450修井机（南阳二机XJ110）序号设备技术参数备注名义2 1/2″外加厚油管5500m名义2 7/8″钻杆4500m1XJ450名义3 1/2″钻杆3500m钻井深度4 1/2″钻杆1500m型号CAT3408 DITA或C-15ATAAC2发动机功率354kW型号YG1103游车大钩最大钩载1125kN速度0.2-1.2m/s4水龙头型号SL1105钻盘型号ZP1356外形尺寸m18.5×2.8×4.27大绳直径mm26XJ550修井机（南阳二机XJ135）序号设备技术参数备注名义2 1/2″外加厚油管7500m名义2 7/8″钻杆5800m1XJ450名义3 1/2″钻杆4500m钻井深度4 1/2″钻杆2000m型号CAT3408 DITA或C-15ATAAC2发动机功率396或392kW型号YG1353游车大钩最大钩载1125kN速度0.2-1.2m/s4水龙头型号SL1355钻盘型号ZP1356外形尺寸m18.8×2.85×4.37大绳直径mm26打捞：1、公锥1、工具名称：修井公锥2、结构：为长锥形整体结构，分接头（上部有与钻杆相连接的螺纹）和打捞丝扣（正扣、中间有水眼）两部分。

3、技术规范：规格型号： GZ105-1；外型尺寸：∮105*535 mm；接头螺纹： NC31（210）；打捞螺纹表面硬度： HRC60-65；抗拉极限：≥932Mpa；冲击韧性：≥58.8J/cm2；打捞直径： 54-77 mm。

4、工作原理：公锥进入打捞鱼腔之后，加适当钻压旋转钻具迫使打捞螺纹吃入落物内壁进行造扣。

当其能承受一定的拉力和扭距时，可采取上提或倒扣的办法将落物全部或部分捞出。

5、操作方法：当工具下至鱼顶上部1-2m时，开泵循环，下放，根据悬重和泵压变化，或加扶正器或加引鞋，使其进入鱼腔并进行造扣打捞。

6、使用范围及用途主要用于打捞落物内腔在54-77的有接箍的油管或厚壁管类落物。

型修井机主要技术参数

型修井机主要技术参数

650型修井机主要技术参数主要技术性能1、名义钻井深度(4 1/2"钻杆)： 2000m2、最大钩载： 1580kN3、提升系统绳系： 4×54、井架工作高度： 35m5、绞车形式：双滚筒、配EATON WCB 224辅助刹车最大快绳拉力：210kN6、钢丝绳直径Φ29mm7、主机柴油机功率： 700（630）bhp/1800-2100rpm8、动力传动形式：液力机械9、钻台高度 5 m10、转盘名义开口直径 520mm11、泥浆罐 3个罐，容积130m3各系统参数说明1、运载汽车底盘型号： ZYT5600TZJD底盘驱动型式： 12×8最小转弯直径： 34m最大爬坡度： 20%最小离地间隙： 281mm最高限制车速： 45km/h2、动力机组柴油机型号： C-16额定功率： 630bhp/1800-2100rpm冷却方式：水冷3、液力变速器变速器型号： Allison S6610HR最大输入功率： 530kW最大输入扭矩： 3078N.m最大输入转速： 2500r/min各档传动比： 0.67/1/1.35/2.01/2.68/4/R5.12变速器档数： 74、井架的设计制造符合API SPEC 4F 相关标准。

井 架 型 式： 双节液压伸缩式井架。

井架最大静载荷： 158t井架工作高度： 35m二层台高度： 17m ，21m ，22m倾 角： 3.5°抗风能力： 满立根110km/h(10级)井架铭牌打API 标记，井架配防爆照明电路，并且安装两个杆式液压猫头。

5、猫头油缸参数有效行程： 1500mm最大拉力： 110kN工作压力： 14MPa6、死绳固定器及配套指重表型号 JZG207、钻台钻台面高度： 5m钻台台面(长×宽)： 6m ×7m结构形式 八立柱伸缩式净空高度： 3.7m转盘承载梁最大额定净负荷： 1600kN最大额定立根盒容量： 2000（421”钻杆） 底座设计有大小鼠洞、大钳尾绳装置、大门坡道、栏杆及逃生装置等。

350修井机技术参数

350修井机技术参数

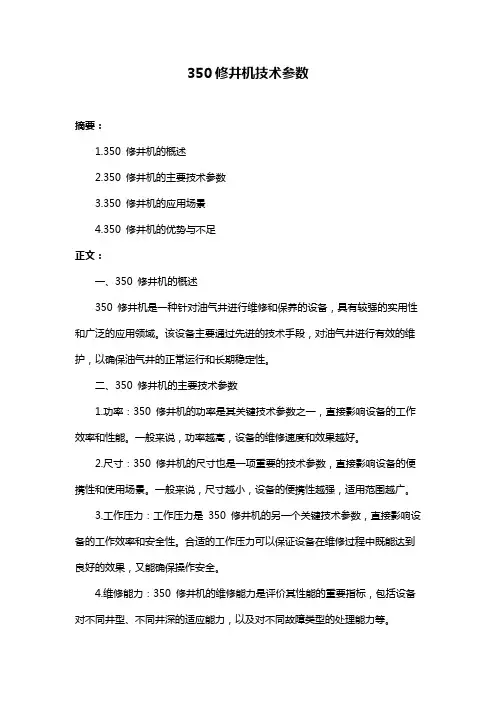

350修井机技术参数摘要：1.350 修井机的概述2.350 修井机的主要技术参数3.350 修井机的应用场景4.350 修井机的优势与不足正文：一、350 修井机的概述350 修井机是一种针对油气井进行维修和保养的设备，具有较强的实用性和广泛的应用领域。

该设备主要通过先进的技术手段，对油气井进行有效的维护，以确保油气井的正常运行和长期稳定性。

二、350 修井机的主要技术参数1.功率：350 修井机的功率是其关键技术参数之一，直接影响设备的工作效率和性能。

一般来说，功率越高，设备的维修速度和效果越好。

2.尺寸：350 修井机的尺寸也是一项重要的技术参数，直接影响设备的便携性和使用场景。

一般来说，尺寸越小，设备的便携性越强，适用范围越广。

3.工作压力：工作压力是350 修井机的另一个关键技术参数，直接影响设备的工作效率和安全性。

合适的工作压力可以保证设备在维修过程中既能达到良好的效果，又能确保操作安全。

4.维修能力：350 修井机的维修能力是评价其性能的重要指标，包括设备对不同井型、不同井深的适应能力，以及对不同故障类型的处理能力等。

三、350 修井机的应用场景350 修井机广泛应用于油气井的维修和保养，尤其在以下几个方面表现突出：1.油气井定期维护：350 修井机可以对油气井进行定期的维护和保养，确保油气井的长期稳定运行。

2.油气井故障抢修：在油气井出现故障时，350 修井机可以快速响应，及时进行抢修，减少故障对生产造成的影响。

3.油气井改造升级：350 修井机可以对油气井进行改造升级，提高油气井的生产效率和经济效益。

四、350 修井机的优势与不足1.优势：350 修井机具有较强的实用性和广泛的应用领域，可以有效提高油气井的维修效率和稳定性。

此外，该设备具有较高的功率和便携性，能够应对各种复杂的维修场景。

2.不足：尽管350 修井机具有很多优点，但在使用过程中也存在一定的局限性，例如维修能力相对有限，对于某些特殊类型的故障可能无法处理。

40修井机使用说明书

40修井机使用说明书

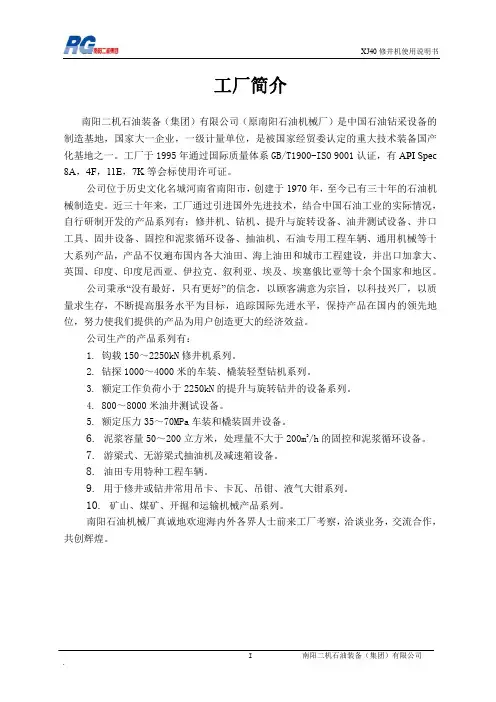

6. 泥浆容量 50～200 立方米，处理量不大于 200m3/h 的固控和泥浆循环设备。 7. 游梁式、无游梁式抽油机及减速箱设备。 8. 油田专用特种工程车辆。 9. 用于修井或钻井常用吊卡、卡瓦、吊钳、液气大钳系列。 10. 矿山、煤矿、开掘和运输机械产品系列。
