2．图例符号
建筑电气工程设计常用图例
3．电气总平面图 （仅有单体设计时，可省略此项内容）
（1）标注建筑物、构筑物名称或编号，层数或标高，道路、地形等 高线和用户的安装容量。 （2）标注变、配电站位置、编号，变压器台数、容量，发电机台数、 容量，室外配电箱的编号、型号；室外照明灯具的规格、型号、容量。 本条的部分内容如由外单位负责设计，出图时暂不确定的内容，例如 供电局负责设计的公共部分的变压器容量等，在电气总平面图中不需 要表达，但应加以说明。 （3）架空线路应标注线路规格及走向、回路编号，挡数、挡距、杆 高、拉线、重复接地、避雷器等（附标准图集选择表）。 （4）电缆线路应标注线路走向、回路编号、敷设方式、人（手）孔 型号、位置。当电缆敷设方式、人（手）孔型号等选用标准图时，应 标注标准图选用表。 （5）绘出比例、指北针。 （6）图中未表达清楚的内容可附图作统一说明。
建筑电气工程设计

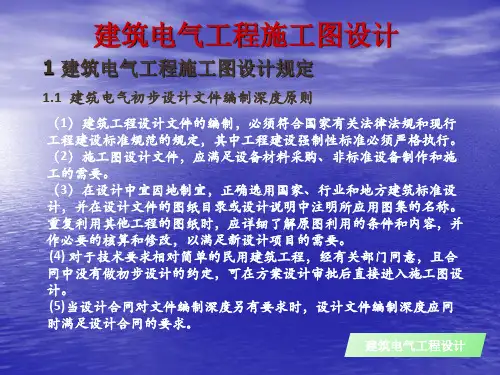

1.2 建筑施工图设计内容
在施工图设计阶段，建筑电气专业设计文件包括图纸目录,施工设 计说明、设计图，主要设备表、计算书。图纸目录应按图纸序号排列， 先列新绘制图纸，后列选用的重复利用的标准图。
1．建筑电气设计说明
施工图阶段的建筑电气设计说明， 应将初步设计（或方案设计）审查所 确定应设置的电气系统进行分项说明。 如：建筑概况，变配电系统的负荷等 级、容量,变配电站、发电站的设置, 电信系统的设置情况，防雷、接地及 安全，各系统的设备选型/线路敷设、 订货要求等，应在说明中有所交待。 对于电气节能措施，应交待节能产品 的应用及防止电气污染、减少损耗等 有关内容。其所含内容如下：
建筑电气工程设计
4．变、配电站设计图
1）高、低压配电系统图 （一次线路图）
2）平、剖面图 3）继电保护及信号原理图 4）竖向配电系统图 5）相应图纸说明 6）配电、照明设计图 7）防雷、接地设计图 8）其他系统设计图 9）主要设备表 10）计算书
