《CAD和CAM软件应用》模拟试题1及参考答案

[试题分类]《CAD/CAM原理与应用》（模拟卷1）答案一、选择（每小题1.5分,共30分）1．在以下设备中，通常属于输入设备的是（）A.显示器B.数字化仪C.打印机D.绘图仪答案: B题型:单选题知识点: 2.2.1交互输入设备难度:1.22. 在数控机床CNC系统组成中,核心部分为（）。

A.输入输出设备B.PLCC装置D.伺服机构答案:题型:单选题知识点: 8.1数控加工的特点难度:1.23．二维平面上，图形对Y轴对称变换矩阵为（）A．110 110 001-⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦B．100 010 001⎡⎤⎢⎥-⎢⎥⎢⎥⎣⎦C．110 110 001⎡⎤⎢⎥-⎢⎥⎢⎥⎣⎦D．100 010 001 -⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦答案: D题型:单选题知识点: 4.3.2二维图形变换难度:1.54. 计算机集成制造系统简称为（）A.CAEB.CAPPC.CIMSD.CMS答案:题型:单选题知识点:9.1.4CAD/CAM系统的发展难度:1.25. 下列哪项是零件的几何特征（）。

A.尺寸B.材质C.表面粗糙度D.表面硬度答案: A题型:单选题知识点: 5.0几何建模难度:1.26. 在数控加工方面，刀触点是指（）A.刀具中心点B.刀具底端中心点C.刀具与工件的接触点D.刀具定位点答案:题型:单选题知识点: 8.1.2数控编程的内容和步骤难度:1.57. 将三维物体变为二维图形表示的过程称为（）。

A.平移变换B.比例变换C.旋转变换D.投影变换答案: D题型:单选题知识点: 4.3.2二维图形变换难度:1.58. 线框模型的数据结构是（）两张表结构。

A. 边表和面表B. 点表和面表C. 边表和点表D. 面表和体表答案:题型:单选题知识点: 6.1线框模型难度:1.29. 二维平面上，某点P（x,y）绕原点O逆时针旋转α角的变换矩阵为（）A.B. C．⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-1cossinsincosαααα⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-1cossinsincosαααα⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-1cossinsincosααααD ． 答案: 题型:单选题知识点: 4.3.2二维图形变换 难度:1.210．在编码裁剪算法中，一线段的一个端点的编码为0010，则该端点位于（ ）A ．窗口中B ．窗口上方C ．窗口下方D ．窗口右边 答案: D 题型:单选题知识点: 4.3.1窗视变换-图形裁剪-裁剪判断 难度:1.211. 在特征模型中，形状特征是主要的特征形式，下列属于形状特征的为（ ）A ．表面粗糙度B ．公差C ．台阶孔D ．材料强度 答案: C 题型:单选题知识点: 5.4特征模型 难度:1.512．在二维图形变换矩阵T ＝ 中，其中 可以实现的图形变换不包括（ ） A. 旋转变换 B. 平移变换 C. 比例变换⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-1000cos sin 0sin cos αααα⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡s m l q d c p b a ⎥⎦⎤⎢⎣⎡d c b aD. 对称变换 答案: 题型:单选题知识点: 4.3.2二维图形变换 难度:1.513．已知变换矩阵为T= 则图形将（ ）A.在X 方向放大L 倍，在Y 方向放大M 倍B.在X 方向放大M 倍，在Y 方向放大L 倍C.在X 方向平移L ，在Y 方向平移MD.在X 方向平移M ，在Y 方向平移L 答案: 题型:单选题知识点: 4.3.2二维图形变换 难度:1.514．DBMS 是指（ ）A.信息管理系统B.计算机辅助管理系统C.数据库管理系统D.刀具管理系统 答案: C 题型:单选题知识点: 3.4.2数据库管理系统 难度:1.215. 指出下面哪一种CAPP 系统是采用零件相似性原理及成组技术原理的（ ）A.创成式B.派生式C.综合式D.人工智能与专家系统 答案:1000101l m ⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦题型:单选题知识点:7.2派生法CAPP系统难度:1.516. CAD/CAM集成的关键是CAD、CAPP、CAM、CAE之间的（）A.数据保存B.公式处理C.数据交换与共享D.数据计算答案: C题型:单选题知识点: 9.1.3CAD/CAM系统的集成方案难度:1.517. CIMS中的集成系指（）A. 集加工、装配为一体B. 集加工、装配、检验为一体C. 集设计、制造为一体D. 集设计、制造、管理为一体答案:题型:单选题知识点: 9.2CIMS的提出难度:1.218. CAD/CAM系统的组成硬件系统、软件系统和（）A.系统软件B.软件系统C.应用软件D.标准系统答案: D题型:单选题知识点: 9.1.2CAD/CAM系统的组成难度:1.219. 在特征建模中，机械零件包含多种特征，哪一项不属于其中（）A.精度特征B.形状特征C.时间特征D.材料特征答案: C题型:单选题知识点: 5.4特征建模难度:1.220. 在CAD/CAM系统中，CAPP是指（）A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助工程D. 计算机辅助工艺过程设计答案:题型:单选题知识点: 7.0计算机辅助工艺规程设计难度:1.2二、填空（每小题2分,共20分）1. 实体模型在计算机内部表示方法有：有、边界表示法、CSG和混合表示法等。

CAD／CAM模拟试题（一）一、填空题(每空2分，共20分)1．在零件分类方法中，生产流程分析法可以分为关键_______法、顺序________法和________分析法。

2．图标菜单段标题固定为________，子莱单标题之下的第______项为图标菜单的标题，图标菜单只能通过________菜单或________菜单调用。

3．数控机床的________环控制系统没有反馈测量系统，________环控制系统的测量元件装在丝杠或伺服马达端部，用来检测丝杠或伺服马达的回转角，间接测出机床运动部件的________，经反馈送回控制系统。

二、单项选择题(每小题3分，共24分。

从供选择的答案中选出正确的答案，将其编号填入括号内)1．列表框包括六个属性，下列不属于列表框的属性是( )。

A．edit-limit B．labelC．list D. tabs2．图像按钮包括三个属性，下列不属于它的属性是( )。

A. allow_acceptB. valueC. aspect_radioD. color3．FMS的管理控制系统的必备软件模块中不包括( )。

A接口模块B系统管理程序模块C网络模块D调度模块4.CIMS系统的各个子系统的联系不包括( )。

A数据联系 B 决策联系C组织联系D信息传输联系5．在AotuLISP中，(car(11StXy 2))的运算结果为( )。

A. xB.yC. zD. (yz)6．决策树又叫判定树，它不包括( )‘A．根B干C 分枝D节点7．二叉树的遍历方式中，先右后左的方式不包括是( )。

A. DLRB. RDLC. RLDD. DRL8．语句(substr(“AutoCADg 3))的执行结果是( )。

A. AutB. CADC. oCAD. uto三、简答题(共30分)1．CAD／CAM系统的配置应考虑哪些问题?(7分)2．简述在单向链表的第14个元素前插入一个数据的过程。

(8分)3．什么是码域法?(7分)4．派生式CAPP系统和创成式CAPP系统的工作原理有何不同?(8分)四、阅读理解题(每题13分，共26分)1.写出在AotuCAD编辑状态中运行函数tu时，在屏幕图形区和文本区的显示结果(de[un c:tu (/ pcl pc2 pc3 r p1 p2 p3 p4)(setq pcl (list 50.0 60.0))(setq pc2 (list 50.0 20.0))(setq r 20.0)(setq p1(polar pcl o r ))(setq p2(polar pc1 pir))(setq p3(polar pcl2 o r ))(setq p4(polar pc2 pir))(princ pcl pc2 pc3 r p1 p2 p3 p4)(command "arc" p1 “c” pc1 p2)(command "arc" p4 “c” pc2 pc3)(command "line" p1p3 “” )(command "line" p2p4 “c” ))2．绘出在AotuCAD编辑状态中下述文件在屏幕上显示的两级下拉菜单的内容*** popll[离合器][牙嵌式] *c* cyaqian[——][摩擦片式] *c* cmocapian[一>干式] *c* cgan[<一湿式] *c* cshi[——][磁粉式] *c* ccifen}参考答案一、填空题(每空2分，共20分)l。

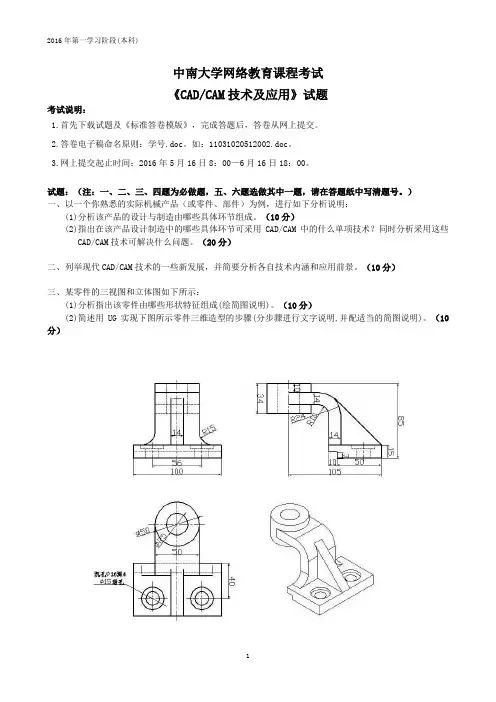

中南大学网络教育课程考试《CAD/CAM技术及应用》试题考试说明：1.首先下载试题及《标准答卷模版》，完成答题后，答卷从网上提交。

2.答卷电子稿命名原则：学号.doc。

如：11031020512002.doc。

3.网上提交起止时间：2016年5月16日8：00—6月16日18：00。

试题：（注：一、二、三、四题为必做题，五、六题选做其中一题，请在答题纸中写清题号。

）一、以一个你熟悉的实际机械产品（或零件、部件）为例，进行如下分析说明：(1)分析该产品的设计与制造由哪些具体环节组成。

（10分）(2)指出在该产品设计制造中的哪些具体环节可采用CAD/CAM中的什么单项技术？同时分析采用这些CAD/CAM技术可解决什么问题。

（20分）二、列举现代CAD/CAM技术的一些新发展，并简要分析各自技术内涵和应用前景。

（10分）三、某零件的三视图和立体图如下所示：(1)分析指出该零件由哪些形状特征组成(绘简图说明)。

（10分）(2)简述用UG实现下图所示零件三维造型的步骤(分步骤进行文字说明,并配适当的简图说明)。

（10分）四、采用立式数控铣床在一矩形板上铣削如下图所示工件的外轮廓和内腔，矩形板上已加工好两个Φ16mm（图中标注为R8）的孔，可作为装夹用。

使用Φ10mm圆柱平底立铣刀进行加工，工件材料为铸铁。

如采用UG软件进行数控加工编程，简要说明在UG软件环境下编制该工件外轮廓和内腔数控加工程序的步骤（分步骤进行文字表述，并配适当的简图说明）。

（20分）五、下图所示齿轮齿条机构由齿轮(零件1)、齿轮轴(零件2)、齿条(零件3)和支架(零件4)四个零件组成。

如在UG中已完成四个零件的三维建模，如需继续在UG中对其进行装配建模，得到如下图所示的三维装配模型，试给出建立该齿轮齿条机构三维装配模型的主要步骤（分步骤进行文字说明，并配适当的简图说明）。

（20分）1243六、某线图的五个点如下左图所示，各点坐标如右表所示。

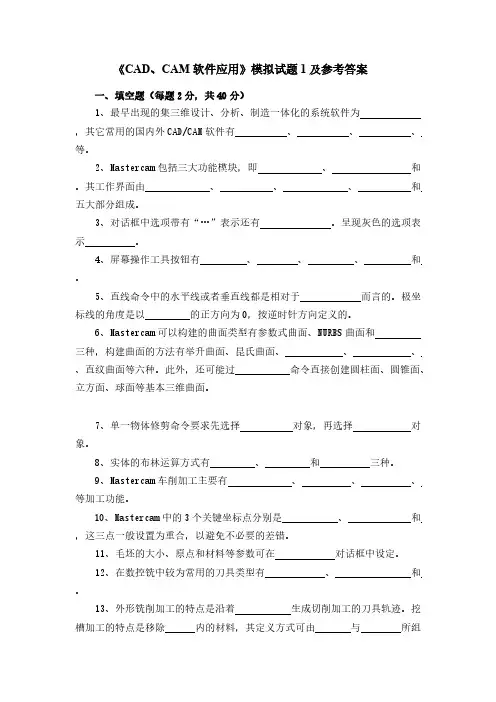

《CAD、CAM软件应用》模拟试题1及参考答案一、填空题（每题2分，共40分）1、最早出现的集三维设计、分析、制造一体化的系统软件为，其它常用的国内外CAD/CAM软件有、、、等。

2、Mastercam包括三大功能模块，即、和。

其工作界面由、、、和五大部分组成。

3、对话框中选项带有“…”表示还有。

呈现灰色的选项表示。

4、屏幕操作工具按钮有、、、和。

5、直线命令中的水平线或者垂直线都是相对于而言的。

极坐标线的角度是以的正方向为0，按逆时针方向定义的。

6、Mastercam可以构建的曲面类型有参数式曲面、NURBS曲面和三种，构建曲面的方法有举升曲面、昆氏曲面、、、、直纹曲面等六种。

此外，还可能过命令直接创建圆柱面、圆锥面、立方面、球面等基本三维曲面。

7、单一物体修剪命令要求先选择对象，再选择对象。

8、实体的布林运算方式有、和三种。

9、Mastercam车削加工主要有、、、等加工功能。

10、Mastercam中的3个关键坐标点分别是、和，这三点一般设置为重合，以避免不必要的差错。

11、毛坯的大小、原点和材料等参数可在对话框中设定。

12、在数控铣中较为常用的刀具类型有、和。

13、外形铣削加工的特点是沿着生成切削加工的刀具轨迹。

挖槽加工的特点是移除内的材料，其定义方式可由与所组成。

14、挖槽粗铣的走刀方式有、、、等。

16、对于封闭轮廓线铣削方向有和两种选择，对于开放轮廓线铣削方向有和两种选择。

17、一些精加工方式会在曲面的平坦部位产生刀具路径较稀的现象，此时可用加工方式来保证该部位的加工精度。

18、路径修剪功能是将现有的修剪到已绘制好的。

19、路径转换功能包括、和三种操作。

20、在操作管理器中修改了参数、刀具或对象后，必须进行才能保证修改生效。

如直接进行模拟切削时，将按进行。

二、选择题（每题2分，共12分）1、CAQ是指。

A、计算机集成制造系统B、计算机辅助工艺规程编制C、计算机辅助质量控制D、柔性制造系统2、图形视角方式为S表示三维图形在屏幕上以显现。
