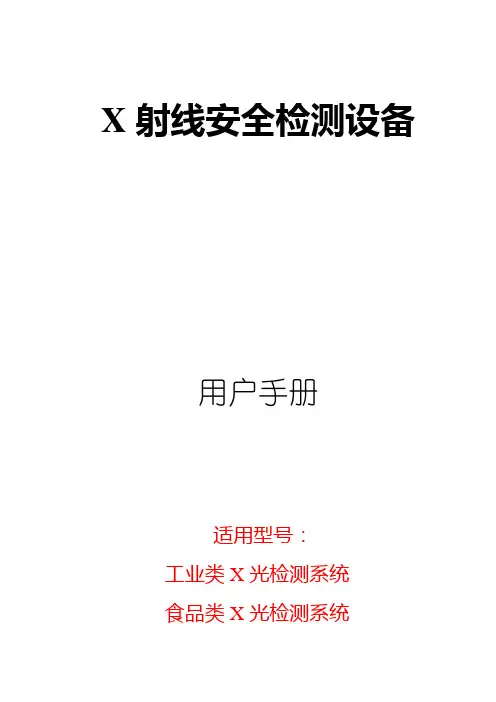

X射线安全检查设备用户手册

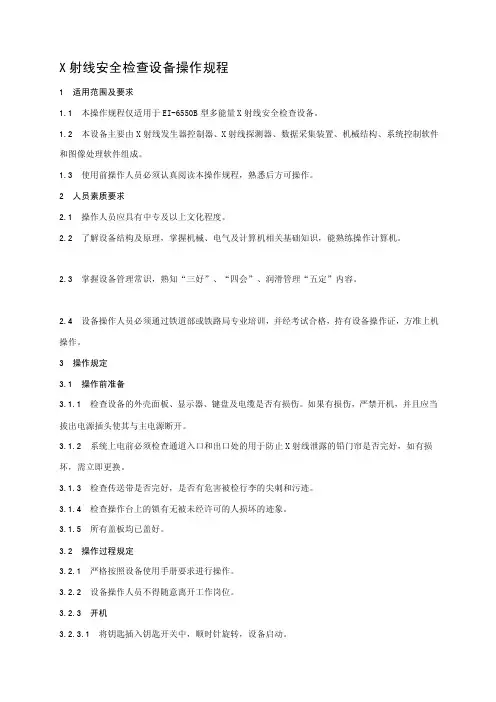

00000000X射线安全检查设备操作规程00000001 适用范围及要求00000001.1 本操作规程仅适用于EI-6550B型多能量X射线安全检查设备。

00000001.2 本设备主要由X射线发生器控制器、X射线探测器、数据采集装置、机械结构、系统控制软件和图像处理软件组成。

00000001.3 使用前操作人员必须认真阅读本操作规程，熟悉后方可操作。

00000002 人员素质要求00000002.1 操作人员应具有中专及以上文化程度。

00000002.2了解设备结构及原理，掌握机械、电气及计算机相关基础知识，能熟练操作计算机。

00000000 2.3 掌握设备管理常识，熟知“三好”、“四会”、润滑管理“五定”内容。

00000002.4 设备操作人员必须通过铁道部或铁路局专业培训，并经考试合格，持有设备操作证，方准上机操作。

000000003 操作规定00000003.1 操作前准备00000003.1.1 检查设备的外壳面板、显示器、键盘及电缆是否有损伤。

如果有损伤，严禁开机，并且应当拔出电源插头使其与主电源断开。

00000003.1.2 系统上电前必须检查通道入口和出口处的用于防止X射线泄露的铅门帘是否完好，如有损坏，需立即更换。

00000003.1.3检查传送带是否完好，是否有危害被检行李的尖刺和污迹。

00000003.1.4 检查操作台上的锁有无被未经许可的人损坏的迹象。

00000003.1.5 所有盖板均已盖好。

00000003.2 操作过程规定00000003.2.1 严格按照设备使用手册要求进行操作。

00000003.2.2 设备操作人员不得随意离开工作岗位。

00000003.2.3 开机00000003.2.3.1 将钥匙插入钥匙开关中，顺时针旋转，设备启动。

00000003.2.3.2 设备上的电源接通指示灯点亮。

随后等待指示灯亮起。

设备首先进行自检测。

00000003.2.3.3系统自动进入应用程序界面00000003.2.4 行李检查00000003.2.4.1将物品放在传送带上进行检查。

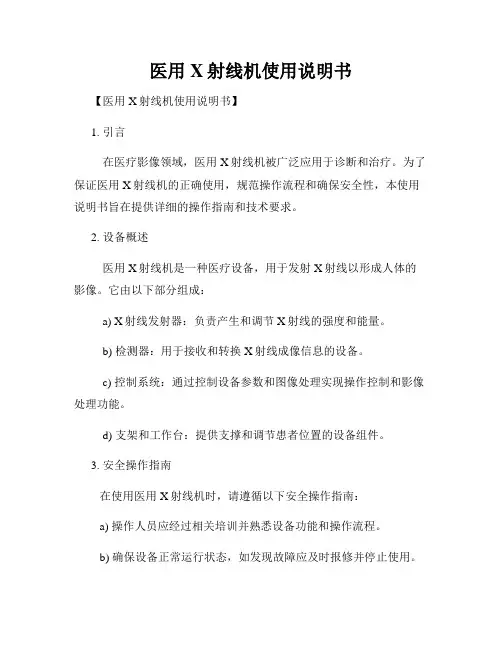

医用X射线机使用说明书【医用X射线机使用说明书】1. 引言在医疗影像领域，医用X射线机被广泛应用于诊断和治疗。

为了保证医用X射线机的正确使用，规范操作流程和确保安全性，本使用说明书旨在提供详细的操作指南和技术要求。

2. 设备概述医用X射线机是一种医疗设备，用于发射X射线以形成人体的影像。

它由以下部分组成：a) X射线发射器：负责产生和调节X射线的强度和能量。

b) 检测器：用于接收和转换X射线成像信息的设备。

c) 控制系统：通过控制设备参数和图像处理实现操作控制和影像处理功能。

d) 支架和工作台：提供支撑和调节患者位置的设备组件。

3. 安全操作指南在使用医用X射线机时，请遵循以下安全操作指南：a) 操作人员应经过相关培训并熟悉设备功能和操作流程。

b) 确保设备正常运行状态，如发现故障应及时报修并停止使用。

c) 患者和操作人员应佩戴防护设备，如铅衣和防护眼镜等。

d) 远离射线束，避免暴露在直接的辐射源下。

e) 注意设备的周围环境，确保充足的通风和空间。

4. 操作流程a) 准备工作：确保设备连接正常，调整X射线的参数和能量。

b) 患者准备：协助患者脱去金属饰品、准备合适的姿势和体位。

c) 定位操作：根据医生的要求和临床需要，调整设备的位置和角度，使目标部位与射线重叠。

d) 拍摄影像：按下触发按钮，设备将发射X射线并记录影像。

e) 图像处理：通过设备内部的图像处理系统对所获得的影像进行调整和增强。

f) 存储和报告：将影像存储于电子系统中，并可打印或导出报告。

5. 常见问题与故障排除a) 影像质量不佳：可能是因为设备参数设置不当或设备故障。

请检查和调整参数，如问题仍然存在，请联系技术支持。

b) 设备故障：如发现设备异常，如不发射射线或画面冻结等，请立即停止使用并联系售后服务。

c) 辐射安全性：如有辐射泄露或超出安全限值的情况，请按照设备指南采取措施并报告相关部门。

6. 维护与保养a) 定期维护：按照设备制造商的建议进行定期维护和保养工作。

X射线安检设备操作手册广州市克金安防科技有限公司2010年版目录一、前言二、系统概述三、设备安装四、系统操作五、保养维护一、前言克金X射线安全检查设备是目前全球科技领先的X射线成像系统。

该设备综合了高低能阵列探测器、数字化图像处理技术和计算机即时图像显示技术等诸多优点，为用户提供高效可靠和具有服务功能的高质量图像。

为了使广大用户对本设备有全面的了解，同时也更方便的使用该设备，特编写了此用户手册。

本手册全面地介绍了克金X射线安全检查设备的工作原理以及如何调整维护、维护和保养。

在使用X射线安全检查设备前，请仔细阅读本手册。

对于用户不遵守安全规范而损坏了设备，本公司不承担任何责任。

本设备应由接受过正规培训的人员操作。

为避免射线的危害，操作人员必须始终严格遵守射线防护规则。

广州市克金安防科技有限公司拥有本手册的版权。

未经本公司或其授权代理的书面许可，不得以任何形式的手段复制本手册。

由于时间精力有限，该手册难免有疏漏和不足之处，敬请广大用户、专家给予批评指正。

二、系统概述1. 工作原理设备是借助于输送带将被检查行李送入X射线检查通道而完成检查的。

行李进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线射线源发射X射线束。

一束经过准直器的扇形X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的双能量半导体探测器。

探测器把X射线转变为信号，这些很弱的信号被放大，并送到信号处理机箱做进一步处理。

2. 技术指标一般指标通道尺寸：500*300 650*500 800*650 1000*800 1000*1000 传送带速度：0.2m/s传送带最大负荷：200kg分辨力：直径0.10mm金属线穿透力：>30mm胶卷安全性：对ISO1600胶卷安全泄漏剂量：<1.5µGy/hX射线发生器管电流：0.4mA~1.2mA管电压：100~160KV射线束发散角：60°冷却方式：密封式油冷工作周期：100%图像系统X射线传感器：L形光电二极管阵列探测器显示器：高分辨率22英寸液晶显示器多能高穿透：显示高能多穿透彩色/黑白图像：彩色/黑白图像切换部分剔除：有机物、无机物、混合物剔除图像锐化：边缘锐化效果图像放大：图像放大效果图像增亮：图像亮度逐级加亮图像细化：图像细节度增加图像检索：图像回放搜索报警：对不可穿透或可疑物报警图像回拉：显示已过图像安装数据工作温度/湿度：0℃~45℃/20%~95%（不冷凝）储存温度/湿度：-20℃~60℃/20%~95%（不冷凝）工作电压：220V AC（±10%）功率损耗：1.0KW（最大）噪声级：<65dB其他功能时间日期显示操作员识别急停工作状态显示外接打印机端口外接U盘接口X射线状态识别3. 主要用途X射线安全检查设备广泛适用于机场、火车站、汽车站、政府机关大楼、大使馆、会议中心、会展中心、酒店、商场、大型活动、邮局、学校、物流行业、工业检测等场所。

X射线机使用指南X射线机是一种常见的医疗设备，用于诊断和治疗各种疾病。

本文将为您提供一份X射线机使用指南，以帮助您正确并安全地操作该设备。

一、准备工作在使用X射线机之前，您需要确保所有的必备设备和材料都已准备就绪。

这些包括X射线机本身、辅助设备（如伸缩臂和导向器）、防护服和防护设备、影像识别系统等。

二、安全操作1. 穿戴防护服：在操作X射线机之前，操作人员和患者都应该穿戴合适的防护服。

这包括铅皮围裙、铅眼镜和手套等，以防止受到X射线辐射。

2. 设定合适的参数：根据患者的需求和医生的建议，设定合适的X 射线参数。

这包括管电流、管电压和曝光时间等。

确保您了解不同参数对于图像质量和辐射剂量的影响。

3. 定位准确：确保将患者正确定位在X射线机的扫描区域内。

使用导向器或辅助设备来辅助定位，并确保患者舒适且稳定。

4. 处理辐射防护：在进行X射线扫描时，操作人员应该站在安全区域外，以避免辐射暴露。

如果必要，可以使用遥控器或保护墙壁来控制设备。

5. 避免感染传播：在操作X射线机之前，务必对设备进行彻底的清洁和消毒，以避免感染传播。

同时，操作人员和患者都应该遵循个人卫生要求，如洗手和戴口罩等。

三、术语解释在使用X射线机时，您可能会遇到一些专业术语。

以下是一些常见的术语及其解释：1. 透视图：X射线图像的一种形式，通过透视图可以观察到患者的内部结构。

2. 曝光时间：X射线束照射患者的时间长度，通常以毫秒为单位。

3. 管电压：X射线束的电压，通常以千伏为单位。

管电压的不同会影响到图像的对比度和辐射剂量。

4. 管电流：X射线束的电流，通常以毫安为单位。

管电流的不同会影响到图像的亮度和辐射剂量。

四、常见问题解答1. X射线检查是否安全？X射线机在正确使用的情况下是安全的。

但是，长期或过度的暴露可能对人体产生潜在的风险。

因此，操作人员和患者都应该严格遵守安全操作规程，以确保最大限度地减少辐射暴露。

2. 是否需要特殊的培训才能使用X射线机？是的，使用X射线机需要接受专业的培训。

X光机操作手册1. 简介X光机是一种常见的医疗设备，用于辅助医生进行诊断和治疗。

本操作手册将介绍X光机的基本操作步骤和注意事项，以确保安全和准确性。

2. 准备工作在进行X光检查之前，需要进行一些准备工作，包括：- 确保X光机和周围环境的清洁，并排除任何可能干扰诊断的物体。

- 确保X光机的电源连接正常，并检查设备是否工作正常。

- 清理和消毒X光机所需的器械和辅助工具。

3. 操作步骤3.1 安全操作在使用X光机之前，请确保自己了解以下安全操作事项： - 穿戴个人防护装备，包括手套、围裙和眼镜，以防止辐射对身体的损害。

- 确保病人和工作人员不会接触到X光辐射。

可以通过屏蔽设备或保持安全距离来实现。

- 遵循设备制造商的指南，确保正确设置X光机的参数，并使用正确的辐射剂量。

3.2 病人准备针对不同类型的检查，病人需要进行不同的准备，例如： - 对于胸部X光检查，病人需要脱下上身衣物，并保持站立或坐着的姿势。

- 对于腹部X光检查，病人需要保持空腹，并按照医生的指示进行特定的准备措施。

3.3 设备操作下面是X光机的基本操作步骤：1. 打开X光机电源。

2. 进行系统自检，确保设备正常工作。

3. 根据需要选择适当的检查模式和参数。

4. 定位病人，并确保其在X光机的视野范围内。

5. 使用适当的器械和固定装置，调整病人的姿势和位置。

6. 确定适当的曝光时间，以获取清晰的图像。

7. 按下曝光按钮，进行拍摄。

8. 检查拍摄结果，确保其质量和准确性。

9. 根据需要进行进一步的拍摄或调整检查参数。

4. 注意事项- 在操作X光机时，务必小心谨慎，遵循操作手册和制造商的指南。

- 定期维护和保养X光机，确保其长期可靠性和性能。

- 注意放射线安全，避免不必要的辐射暴露。

- 阅读并了解X光机的使用说明书和安全警示标志。

- 定期参加有关X光机的培训和更新课程，以保持专业技能和知识更新。

5. 总结本操作手册提供了使用X光机的基本操作步骤和注意事项，以确保该设备的安全和准确性。

医用X射线机使用方法说明书使用方法说明书一、概述医用X射线机是一种先进的医疗设备，用于进行X射线检查和诊断。

本说明书旨在向用户详细介绍医用X射线机的使用方法，帮助用户正确操作和维护设备，确保安全和高效的工作。

二、安全操作注意事项1. 在使用医用X射线机之前，必须确保设备的电源和各部件的连接都正常无损。

2. 在操作过程中，应穿着符合防护要求的个人防护装备，如防护眼镜、防护手套等。

3. 操作人员在工作区域内，应坚持站立姿势，并确保有良好的视野和操作空间。

4. 非操作人员严禁接近设备，特别是儿童和孕妇，以防潜在辐射危害。

5. 当设备长时间不使用时，应及时关闭电源并拔掉插头，以免发生意外。

三、设备操作流程1. 打开设备电源并进行自检。

确保各功能模块正常工作，如屏幕显示正常、按钮响应灵敏等。

2. 根据患者需要进行调整。

调整设备高度、角度、托盘位置等，以便于患者舒适地接受检查。

3. 根据患者的病症选择适当的检查模式。

设备通常提供多种模式供选择，如普通摄影、螺旋扫描等。

4. 调整设备参数。

根据患者的情况，如体重、年龄等信息，调整曝光剂量、成像角度等参数。

5. 在设备上使用特定器械。

如需要在检查过程中使用特定的过滤器或对焦器，根据操作手册进行正确安装。

6. 完成拍摄或扫描。

确保患者保持稳定，按下拍摄按钮等相应操作，完成图像采集。

7. 对采集到的图像进行评估。

使用设备上的图像处理软件，对采集到的图像进行分析和初步诊断。

8. 关闭设备电源。

检查结束后，确保设备完全关闭并进行相应的整理和清理工作。

四、设备维护保养1. 定期检查设备的运行状态。

根据设备操作手册中的建议，定期对设备进行维护检查，确保各部件正常。

2. 清洁设备表面。

使用柔软的清洁布擦拭设备表面，保持设备外观整洁干净。

3. 定期校准设备参数。

依据设备制造商提供的校准方法，确保设备参数的准确性和稳定性。

4. 保护设备免受湿气和灰尘的影响。

在安装设备时，应考虑设备的位置，避免放置在潮湿或易灰尘的环境中。

X射线机使用说明书尊敬的用户：欢迎您购买和使用我们的X射线机。

为了确保您正常使用该设备并达到最佳效果，特提供以下使用说明。

请您仔细阅读，理解并按照说明操作。

一、安全须知1. 在使用X射线机之前，请确保已经对设备进行了全面的了解，并仔细阅读本说明书。

2. 确保设备的供电正常，并且接地良好。

3. 使用本设备应遵守国家和地方的相关法律法规，禁止将设备用于非法目的。

4. 在设备使用过程中严禁拆解、改装设备。

5. 使用设备时应注意周围环境，确保设备放置在稳定的工作台面上，以免发生翻倒或坠落等事故。

二、设备组成及功能介绍1. 主机：X射线机的控制中心，包含操作面板和显示屏。

2. 辐射源：产生X射线的核心部件。

3. 传感器：用于检测和测量X射线线束。

4. 操作面板：用于用户与设备之间的交互，包括开关、输入输出接口等。

5. 显示屏：用于显示设备的工作状态和相关信息。

三、使用步骤1. 确保电源已接通，并按下开机按钮。

2. 在显示屏上输入相应的操作指令，如设定所需的X射线剂量、曝光时间等参数。

3. 放置待检物体，并调整合适的距离和角度。

4. 确保设备和操作者之间有足够的距离，并确保操作者远离辐射源。

5. 按下曝光按钮，设备将开始发射X射线。

6. 曝光完成后，关闭设备电源。

四、维护与保养1. 定期检查设备的供电线路和插座，确保连接牢固、无损坏。

2. 设备不使用时，请拔掉电源插头，避免长时间断电造成设备损坏。

3. 注意设备的通风散热，保持设备周围空气流通。

4. 定期清洁设备外壳，并使用干净柔软的布擦拭显示屏，避免使用带有酸碱性的清洁剂。

五、常见问题解决办法1. 若设备无法开机，请检查电源是否接通，插座是否正常工作。

2. 若设备工作时发生异常声音，请立即停止使用，并联系售后服务。

3. 若设备无法进行X射线曝光，请检查辐射源是否正常工作，曝光按钮是否损坏。

以上为X射线机使用说明书，请您仔细阅读理解，并按照指导操作。

如有任何疑问或需要进一步的帮助，请及时联系我们的售后服务部门。

X光安检机简易操作说明
一、安全管理
1、熟悉X光安检机的安全保护设备、操作界面，使用前必须完整按
照规定进行安全检查，确保设备安全可靠；
2、使用X射线安检机之前，必须阅读使用说明书，熟悉操作程序；
3、在安检机使用过程中，应时刻保持操作设备的外表清洁，防止损坏；
4、禁止非授权人员接触X射线安检机，以防损坏或发生安全事故，
特别是在安检机处于使用状态时，一切操作人员必须按规定穿着戴口罩、
耳塞等受安检人员专用的防护装备；
5、禁止未经授权的人员调整X射线安检机的功率、电压或其它参数。

二、操作步骤
1、开机时，确认X射线安检机完成构建，运行状态良好；
2、电源打开后，系统启动，进入主界面；
3、检测前，准备好X射线安检机安全防护用品：口罩、耳塞、手套、防护衣；
4、对受检者进行安检前，先进行身份识别，确认受检者身份正确；
5、将受检者叫到X射线安检机正前方，安装受安检人员专用的口罩、耳塞、手套等；
6、在安检机操作界面输入受检者的身份识别号，并选择检测项目；
7、启动X射线功能，拍摄全身X射线安检机照片；
8、结束X射线检测后，将安检机操作界面保存全身X射线安检机照片；。

X射线安检设备操作手册广州市克金安防科技有限公司2010年版目录一、前言二、系统概述三、设备安装四、系统操作五、保养维护一、前言克金X射线安全检查设备是目前全球科技领先的X射线成像系统。

该设备综合了高低能阵列探测器、数字化图像处理技术和计算机即时图像显示技术等诸多优点，为用户提供高效可靠和具有服务功能的高质量图像。

为了使广大用户对本设备有全面的了解，同时也更方便的使用该设备，特编写了此用户手册。

本手册全面地介绍了克金X射线安全检查设备的工作原理以及如何调整维护、维护和保养。

在使用X射线安全检查设备前，请仔细阅读本手册。

对于用户不遵守安全规范而损坏了设备，本公司不承担任何责任。

本设备应由接受过正规培训的人员操作。

为避免射线的危害，操作人员必须始终严格遵守射线防护规则。

广州市克金安防科技有限公司拥有本手册的版权。

未经本公司或其授权代理的书面许可，不得以任何形式的手段复制本手册。

由于时间精力有限，该手册难免有疏漏和不足之处，敬请广大用户、专家给予批评指正。

二、系统概述1. 工作原理设备是借助于输送带将被检查行李送入X射线检查通道而完成检查的。

行李进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线射线源发射X 射线束。

一束经过准直器的扇形X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的双能量半导体探测器。

探测器把X射线转变为信号，这些很弱的信号被放大，并送到信号处理机箱做进一步处理。

2. 技术指标一般指标通道尺寸：500*300 650*500 800*650 1000*800 1000*1000 传送带速度：0.2m/s 传送带最大负荷：200kg 分辨力：直径0.10mm金属线穿透力：>30mm 胶卷安全性：对ISO1600胶卷安全泄漏剂量：<1.5μGy/h X射线发生器管电流：0.4mA~1.2mA 管电压：100~160KV 射线束发散角：60° 冷却方式：密封式油冷工作周期：100% 图像系统X射线传感器：L形光电二极管阵列探测器显示器：高分辨率22英寸液晶显示器多能高穿透：显示高能多穿透彩色/黑白图像：彩色/黑白图像切换部分剔除：有机物、无机物、混合物剔除图像锐化：边缘锐化效果图像放大：图像放大效果图像增亮：图像亮度逐级加亮图像细化：图像细节度增加图像检索：图像回放搜索报警：对不可穿透或可疑物报警图像回拉：显示已过图像安装数据工作温度/湿度：0℃~45℃/20%~95%（不冷凝）储存温度/湿度：-20℃~60℃/20%~95%（不冷凝）工作电压：220VAC（±10%）功率损耗：1.0KW（最大）噪声级：<65dB 其他功能时间日期显示操作员识别急停工作状态显示外接打印机端口外接U盘接口X射线状态识别3. 主要用途X射线安全检查设备广泛适用于机场、火车站、汽车站、政府机关大楼、大使馆、会议中心、会展中心、酒店、商场、大型活动、邮局、学校、物流行业、工业检测等场所。
