水利工程测量期末复习.pptx

《水利工程测量》期末复习题及答案（一）一、判断题1. 在测量工作中常用的方位角有磁偏角和水平角。

( )T √F ×参考答案：F；2. 水准面是受地球重力影响形成的，是一个处处与重力方向平行的连续曲面。

( ) T √F ×参考答案：F；3. 测量工作按照一定的原则进行，这就是在布局上“由整体到局部”；在精度上“由高级到低级”；在程序上“先控制后碎部”。

( )T √F ×参考答案：T；4. 水准测量原理是利用水准仪所提供的水平视线，并借助水准尺，来测定地面两点间的高差，然后根据其中一点的已知高程推算出另一点的高程。

( )T √F ×参考答案：T；5. 水平角是指两条空间相交直线在某一水平面上的投影之间的夹角。

( )T √F ×参考答案：T；6. 位于同一条等高线上各点的高程相同。

( )T √F ×参考答案：T；7. 在相同的观测条件下作一系列的观测，如果误差在大小、符号上表现出系统性，或按一定的规律变化，这种误差称为系统误差。

( )T √F ×参考答案：T；8. 将设计图纸上建筑物的平面位置和高程，用一定的测量仪器和方法标定到实地上去的测量工作，称为测设(放样)。

( )T √F ×参考答案：T；9. 地物是地面高低起伏形态的总称，按其起伏的变化程度可分为平地、丘陵地、山地和高山地。

( )T √F ×参考答案：F；10. 直接用于测绘地形图的控制点称为水准点。

（）T √F ×参考答案：F；二、单项选择题1. 在1︰2000比例尺测图时，具有实际意义的量距取位为（）。

A 0.3mB 0.1mC 0.15mD 0.2m参考答案：D；2. 在测量竖直角时，经纬仪的竖直度盘（）。

A 不随望远镜转动B 随望远镜转动C 随照准部转动D 有时转动有时不转动参考答案：B；3. DS3型水准仪，每千米往、返测量高差中数的偶然中误差为( )。

1・工程测量就是一门测定地面点位得科学，它就是通过测定点之间得距离、角度、高程三个基本量来实现得。

2・水利工程测量得主要任务就是:大比例尺地形图得测绘,施工放样（测设）,建筑物得变形观测;即:测绘、测设、监测。

3・水准面就是由假象静止得海水面向陆地与岛屿延伸形成得一个闭合曲面。

4・水准面得特点就是:水准面上得点处处与该点得铅垂线垂直。

5・由于受潮汐得影响，海水面有涨有落,水准面就有无数个, 并且互不相交。

6・在测量工作中，把通过平均海水面并向陆地延伸而形成得闭合曲面,称之为大地水准面。

7・大地水准面所包围得形体称之为大地体。

8・大地水准面就是测量工作得基准面，铅垂线就是测量工作得基准线，参考椭球面就是测量计算得基准面。

9・测量上把与大地体最接近得地球椭球称为总地球椭球。

10・把某个地区大地水准面最为密合得椭球体称为参考椭球体，其椭球面称为参考椭球面。

1L 地球得曲率半径为6371Km。

12・测量中得坐标系统有:地理坐标、高斯平面直角坐标、独立平面直角坐标、空间直角坐标。

13・地理坐标就是用经纬度表示地面点得位置。

14・天文坐标就是表示地面点在大地水准面上得位置，它就是以铅垂线为基准线，大地水准面为基准面。

15・大地坐标就是表示地面点在参考椭球面上得位置，它就是以法线为基准线,参考椭球面为基准面0我国常用得大地坐标系为:1954年北京坐标系,1980年国家大地坐标系（目前使用得，且大地原点在陕西省永乐镇）。

在高斯平面直角坐标中，中央子午线得投影为坐标X轴（规定以北为正），赤道得投影为坐标y（规定以东为正）。

在高斯平面直角坐标中,X坐标均为正值，而y坐标则有正有负,为避免y坐标出现负值，将坐标纵轴详细平移SOOKm, 并在横坐标值前冠以带号，这种坐标称为国家统一坐标。

19・高斯平面直角坐标就是将大地坐标通过高斯投影转换为平面直角坐标。

20・独立平面直角坐标适用于测区没有国家控制点得地区,且其X轴方向一般为该地区得真子午线或磁子午线方向。

水利工程测量课程期末复习指导选择、判断、计算计算题主要是关于误差的计算，水平角观测，附合导线的计算，闭合水准路线高差闭合差调整与高程计算，闭合导线角度闭合差调整及坐标方位角计算等。

各章重难点提要第一章铅垂线：地球上任一点的重力方向线，称为铅垂线。

铅垂线在测量工作中的作用：铅垂线是测量工作的基准线。

水准面及水准面的性质：静止的水面称为水准面，水准面是受地球重力影响而形成的，是一个处处与重力方向垂直的连续曲面，并且是一个重力场的等位面。

大地水准面：水准面有无数多个，其中与平均海水面吻合并向大陆、岛屿内延伸而形成的闭合曲面，称为大地水准面。

大地水准面在测量工作中的作用：大地水准面是测量工作的基准面。

绝对高程：地面点沿其铅垂线方向至大地水准面的距离称为绝对高程或海拔。

相对高程：地面点沿其铅垂线方向至任意假定水淮面的距离称为该点的相对高程，亦称假定高程。

高差：两点高程之差称为高差；两点间高差大小与选择的高程基准面无关。

表示地面点位的方法：地理坐标、高斯平面直角坐标、平面直角坐标。

测量工作的基本原则：①在布局上“由整体到局部”；②在工作步骤上“先控制后碎部”。

确定地面点相对位置的三个基本几何要素：①水平距离；②水平角；③高程。

测量的三项基本工作：①距离测量；②水平角测量；③高程测量。

第二章地形图的基本知识――重难点提要1．高斯投影特性与高斯平面直角坐标系建立之关系：经投影后，中央子午线为一直线，赤道也为一直线；并且中央子午线与赤道经投影后仍保持正交。

因此为高斯平面直角坐标系的建立提供了相互垂直的纵、横坐标轴。

2．地形图比例尺精度的含意：在测量工作中，将图上0.1mm相当于实地的水平距离称为比例尺的精度。

例如，比例尺为1︰500的地形图比例尺精度为0.05m。

3．测量工作中常用的起始方向及方位角：①真子午线方向与真方位角；②磁子午线方向与磁方位角；③纵坐标轴方向与坐标方位角。

4．等高线的定义：等高线是地面上高程相同的各相邻点连成的闭合曲线。

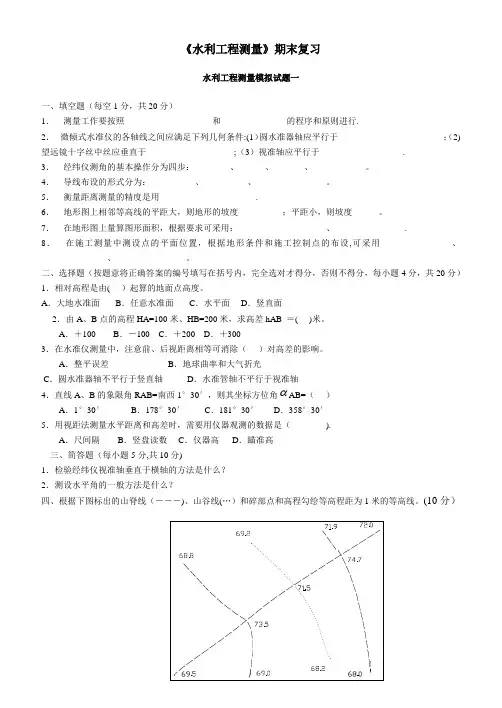

《水利工程测量》期末复习水利工程测量模拟试题一一、填空题（每空1分，共20分）1．测量工作要按照____________________和_______________的程序和原则进行.2．微倾式水准仪的各轴线之间应满足下列几何条件:(1）圆水准器轴应平行于_______________________；（2)望远镜十字丝中丝应垂直于____________________;（3）视准轴应平行于___________________.3．经纬仪测角的基本操作分为四步：________、______、_______、____________。

4．导线布设的形式分为：__________、__________、________________。

5．衡量距离测量的精度是用______________________.6．地形图上相邻等高线的平距大，则地形的坡度__________；平距小，则坡度______。

7．在地形图上量算图形面积，根据要求可采用：____________________、________________.8．在施工测量中测设点的平面位置，根据地形条件和施工控制点的布设,可采用________________、_______________、________________。

二、选择题（按题意将正确答案的编号填写在括号内，完全选对才得分，否则不得分，每小题4分，共20分）1．相对高程是由( ）起算的地面点高度。

A．大地水准面B．任意水准面C．水平面D．竖直面2．由A、B点的高程HA=100米、HB=200米，求高差hAB ＝( )米。

A．＋100B．－100 C．＋200D．＋3003．在水准仪测量中，注意前、后视距离相等可消除（）对高差的影响。

A．整平误差 B．地球曲率和大气折光C．圆水准器轴不平行于竖直轴 D．水准管轴不平行于视准轴AB=（）4．直线A、B的象限角RAB=南西1°30′，则其坐标方位角A．1°30′B．178°30′C．181°30′D．358°30′5．用视距法测量水平距离和高差时，需要用仪器观测的数据是（).A．尺间隔B．竖盘读数C．仪器高D．瞄准高三、简答题（每小题5分,共10分)1．检验经纬仪视准轴垂直于横轴的方法是什么？2．测设水平角的一般方法是什么？五、计算题（共40分)1．将下图标出的四等水准测量一个测站上的观测数据，填入表格,计算各项观测结果。

《水利工程测量》期末复习题及答案（一）一、判断题1. 在测量工作中常用的方位角有磁偏角和水平角。

( )T √F ×参考答案：F；2. 水准面是受地球重力影响形成的，是一个处处与重力方向平行的连续曲面。

( ) T √F ×参考答案：F；3. 测量工作按照一定的原则进行，这就是在布局上“由整体到局部”；在精度上“由高级到低级”；在程序上“先控制后碎部”。

( )T √F ×参考答案：T；4. 水准测量原理是利用水准仪所提供的水平视线，并借助水准尺，来测定地面两点间的高差，然后根据其中一点的已知高程推算出另一点的高程。

( )T √F ×参考答案：T；5. 水平角是指两条空间相交直线在某一水平面上的投影之间的夹角。

( )T √F ×参考答案：T；6. 位于同一条等高线上各点的高程相同。

( )T √F ×参考答案：T；7. 在相同的观测条件下作一系列的观测，如果误差在大小、符号上表现出系统性，或按一定的规律变化，这种误差称为系统误差。

( )T √F ×参考答案：T；8. 将设计图纸上建筑物的平面位置和高程，用一定的测量仪器和方法标定到实地上去的测量工作，称为测设(放样)。

( )T √F ×参考答案：T；9. 地物是地面高低起伏形态的总称，按其起伏的变化程度可分为平地、丘陵地、山地和高山地。

( )T √F ×参考答案：F；10. 直接用于测绘地形图的控制点称为水准点。

（）T √F ×参考答案：F；二、单项选择题1. 在1︰2000比例尺测图时，具有实际意义的量距取位为（）。

A 0.3mB 0.1mC 0.15mD 0.2m参考答案：D；2. 在测量竖直角时，经纬仪的竖直度盘（）。

A 不随望远镜转动B 随望远镜转动C 随照准部转动D 有时转动有时不转动参考答案：B；3. DS3型水准仪，每千米往、返测量高差中数的偶然中误差为( )。
