4.1 工艺 课件-高中通用技术粤科版(2019)必修 技术与设计1
二、常见工艺与工具使用
浇铸:把熔化的材料浇注到与产品零件形状相适应的铸型空腔中，待 熔化的材料凝固并冷却后获得毛坯或零件。
二、常见工艺与工具使用
注塑:利用塑料的可挤压性与可塑性，先将松散的粒状或粉状原料从 注塑机送入高温的料筒内加热、熔融塑化，使之成为黏流态熔体，以 一定的压力和速度充入模具，再经过保压、冷却后开启模具，就可获 得一定形状和尺寸的塑料制品。
A.起钻前要标示待钻位置，并用样冲轻轻冲出浅凹窝 B.要戴棉线手套以保护手指 C.小工件钻孔时，可以用手直接拿住小工件操作 D.钻孔时要快速施加压力，给进力越大越好
二、常见工艺与工具使用
问：可以采用什么方式把两块小木方接合起来？
二、常见工艺与工具使用
装配：将两件或两件以上的零件或部件暂时或永久结合在一起的加工 方法。 常见的装配工艺主要有粘接、焊接、榫接、铆接、螺栓结合等。
课堂练习
1.为保证手钢锯的正常使用，首先要正确安装锯条，下列有关锯条安装方法的说
明哪些是不正确的?( ACD )
A.锯条齿尖应该斜向后方 B.锯条齿尖应该斜向前方 C.拉紧锯条时越紧越好 D.锯条安装扭曲不平不影响使用
二、常见工艺与工具使用
（3）锉削
二、常见工艺与工具使用
总结：钳工锉的使用方法（直锉法）
使用时，（
）握紧钳工锉木柄，（
）轻扶钳工锉前端，
在推锉过程中，双手适当施压，（ Nhomakorabea）的施压要由大变小，
（
）的施压要由小变大。
二、常见工艺与工具使用
总结：钳工锉的使用方法（直锉法） 使用时，（ 右手）握紧钳工锉木柄，（ 左手）轻扶钳工锉前端， 在推锉过程中，双手适当施压，（ 左手 ）的施压要由大变小， （ 右手 ）的施压要由小变大。
4.1装配工艺课件-高中通用技术粤科版必修技术与设计1【01】
（二）常用的装配方法（即连接方式）
返回
1、自攻螺钉
自攻螺钉也叫自攻螺丝， 其头部的形状，常见的有开槽型 和十字槽型。一般用于木头间的连接或金属和木头间连接。
各种自攻螺钉
各种螺丝刀
生活中的应用
二、新知学习
（二）常用的装配方法（即连接方式） 2、铆钉
教室里的课桌椅 家里的炒锅、锅盖
剪刀
二、新知学习
（二）常用的装配方法（即连接方式）
艺工配装
—
4. — 1
1
— —
艺工
计设与术技
上课人：何红霞
一、新知导入
二、新知学习
（一）装配的概念 装配：将两个或两个以上的零件或部件暂时或永久 结合在一起的加工方法。
二、新知学习
（二）常用的装配方法（即连接方式）
继续
自攻螺钉
黏结
铆钉
紧定螺钉
钢钉
螺栓螺母
榫接
插接
焊接
元宝螺帽
膨胀螺栓
合页连接
二、新知学习
榫接
生活中的应用
二、新知学习
（二）常用的装配方法（即连接方式）
返回
6、焊接
焊接主要有电焊、锡焊和气焊三种。电焊用于连接承受强度 大的金属件，锡焊用于焊接电路板上电子元器件，气焊用于 连接承受力大的金属件。
锡焊
电烙铁
二、新知学习
（二）常用的装配方法（即连接方式）
返回
7、元宝螺帽
中间是孔用来紧固螺栓，两边有突出跟翅膀一样，指头可以 借力拧紧螺栓，用于经常需要拆卸的地方。
二、新知学习
（二）常用的装配方法（即连接方式） 活动二：按“构件的材质所需的连接方式”分类
木质材料
金属材料
工艺课件高中通用技术粤科版必修技术与设计1
活动过程
工艺是生产力的重要因素，也是企业的枝心技术。具有工艺专长的人是劳动者中的佼佼者，是企业的宝贵 财富。 讨论 通过网上收集资料或观看视频，了解、学习“大国工匠”的事迹，并与同学讨论什么是工匠精神，为什么我 们的时代在呼唤工匠精神。
活动过程
● 二、常见工艺与工具使用 ● 1.切削加工 ● 任务 ● 了解切削工艺及常见切削工具的使用方法，并通过实践体验切削加工方法。 ● 方法指导 ● (1)常用的切削工具。切削加工是用切削工具把料或工件上多余的材料去除，从而获得所要的几何形状、 尺寸和表面质量的加工方法。金属材料的切削常用手钢锯、台虎钳、机床、钻床等工具与设备（图4-2）（ 参见教材P130）。木质村料的切削则常用电锯、木工锉、刨子和木工机床等工具与设备（图4-3）（参见 教材P130）。
谢谢
谢谢欣赏！
● 思考 ● 景泰蓝的制作过程经过了哪些工序?怎祥理解工艺也被称为“做工的艺术”?
活动过程
不管是在手工时代还是在现代化大生产中，一件产品的问世往往经过许多道工序。我们把劳动者利用各 类生产工具对各种原材料、半成品进行加工或处理，最终使之成为成品的方法与过程称作工艺。加工的 目的就是要改变材料的形状、大小，外观或性质，以符合产品的设计要求。 立即行动 通过网上搜索或查阅有关资料，了解你感兴趣的一种艺术品的制作工艺，并把你对工艺的认识和理解填 到表4-1 中。
活动过程
● 实践 ● 石膏像的制作 ● 制作所需要的工具和材料:石膏粉、水桶、铁盆、筷子、石膏模具、强力夹、毛笔、小刀。 ● (1)首先用强力夹将石膏模具开缝位置夹紧，并将石膏模具放在水桶里面润湿，略微晾干后待用。 ● (2)拿出铁盆并视模具大小倒入一定量的水，将石膏粉援慢地倒在铁盆里面，待水慢慢没过石膏粉，倒掉 多余的水，然后迅速搅拌至验和练习常用工具、设备，能选择合适的工艺并正确安全地操作，并形成一定的操作经验积累和感悟，
2024新高考浙江版高中通用技术专题四 模型与工艺知识点归纳讲解PPT
直锉法
推锉法 适用于较窄表面且已锉平、加工余量很小的情况下,来修正和减小表面粗糙度
锉刀,用于金属表面加工,注意: 1)身体和手臂动作协调。 2)直锉法在推锉过程中,左手的施压要由大变小,右手的施压要由小变大, 使锉刀平稳而不上下摆动。(未说明锉削方法时,默认为直挫法) 3)推锉法在推锉过程中,左右手施力相同,使锉刀平稳而不上下摆动。 4)锉削时,禁止用嘴吹或用手清除切屑,应用毛刷清除。
金属件之间可拆卸的连接;机构 的连接
紧定 螺钉
元宝 螺栓 平垫圈
弹簧 垫圈
固定轮子或轴;室内装潢的零件 的连接
零件的拧紧;经常需要拆装的零 件的连接
配合螺母和螺栓的使用,可使连 接处受力均匀分布,防止连接件 受到损坏 易受振动场合的连接
2.木材及其他材料的连接
连接方法 及连接件
胶连 接
图示
榫接
应用实例
3)手虎钳,用于钻孔操作夹持薄工件,注意:加工时,需要保持手持。
5.螺纹加工 1)攻内螺纹(攻丝):底孔倒角→选择丝锥→装夹工件→攻内螺纹。 2)套外螺纹(套丝):倒角→选择板牙→装夹工件→套外螺纹。
工具图示
名称 丝锥
用途 攻内螺纹
丝锥 扳手
圆板牙
圆板牙 扳手
套外螺纹
3)操作要领: ①起攻时(或起套时)一只手下压,另一只手配合做顺向旋进; ②两手均匀施加压力;
例8 用大小合适的矩形钢块,加工成如图所示的零件。加工该零件时, 下列工具组合正确并要用到的是 ( )
A B
C
D
解析 B项为金工冲眼操作的工具,因此B项正确。A、D项组合错误;钻 孔时应使用平口钳夹持,因此C项错误。 答案 B
例9 通用技术实践课上,小明准备用大小合适的钢块加工如图所示工 件,下列说法中正确的是 ( )
推锉法 适用于较窄表面且已锉平、加工余量很小的情况下,来修正和减小表面粗糙度
锉刀,用于金属表面加工,注意: 1)身体和手臂动作协调。 2)直锉法在推锉过程中,左手的施压要由大变小,右手的施压要由小变大, 使锉刀平稳而不上下摆动。(未说明锉削方法时,默认为直挫法) 3)推锉法在推锉过程中,左右手施力相同,使锉刀平稳而不上下摆动。 4)锉削时,禁止用嘴吹或用手清除切屑,应用毛刷清除。
金属件之间可拆卸的连接;机构 的连接
紧定 螺钉
元宝 螺栓 平垫圈
弹簧 垫圈
固定轮子或轴;室内装潢的零件 的连接
零件的拧紧;经常需要拆装的零 件的连接
配合螺母和螺栓的使用,可使连 接处受力均匀分布,防止连接件 受到损坏 易受振动场合的连接
2.木材及其他材料的连接
连接方法 及连接件
胶连 接
图示
榫接
应用实例
3)手虎钳,用于钻孔操作夹持薄工件,注意:加工时,需要保持手持。
5.螺纹加工 1)攻内螺纹(攻丝):底孔倒角→选择丝锥→装夹工件→攻内螺纹。 2)套外螺纹(套丝):倒角→选择板牙→装夹工件→套外螺纹。
工具图示
名称 丝锥
用途 攻内螺纹
丝锥 扳手
圆板牙
圆板牙 扳手
套外螺纹
3)操作要领: ①起攻时(或起套时)一只手下压,另一只手配合做顺向旋进; ②两手均匀施加压力;
例8 用大小合适的矩形钢块,加工成如图所示的零件。加工该零件时, 下列工具组合正确并要用到的是 ( )
A B
C
D
解析 B项为金工冲眼操作的工具,因此B项正确。A、D项组合错误;钻 孔时应使用平口钳夹持,因此C项错误。 答案 B
例9 通用技术实践课上,小明准备用大小合适的钢块加工如图所示工 件,下列说法中正确的是 ( )
高中通用技术_工艺——木工工艺教学课件设计
A 他完成这个任务最适合的工具是（ ）。
• A．锯子和木锉 B．刨子和手钻 C．凿子和手钻 D．刨 子和凿子
• 3、小强家的木质书桌桌面已经严重掉漆，而 且有很多地方坑洼不平，他决定对桌面进行简
单的维修。下列维修工序中最合理的是（ A）。
• A．刨平打磨上漆 B．上漆打磨刨平
• C．上漆刨平打磨 D．打磨上漆刨平
• 4、以下不是工艺的是( D )
• A．废毛竹下脚料制成纸张的工序
• B．福特“T”型车的装配流程
• C．“黄金”手机镀层上色方法
• D．装修时的材料清单
• 5、以下不属于金工工具的是( D )
• 6、以下是用划针在金属式件表面划线操作的示
意图，其中正确的是( C )
五、小结
• 一、木质材料的加工工艺
• 划线 锯割 刨、凿、锉削 钻孔 连接 表面处理等
• 二、常用木工工具
• 钢卷尺、直尺、角尺、圆规、铅笔、墨斗、 刨子、锯、凿子、木工锉、羊角锤、尖嘴 钳、台钻等
闻名天下。它是一座三层的纯木结构建筑，斗拱、飞檐的结
构复杂，工艺精美，令人惊叹。斗拱使屋面凹曲，飞檐使沉
重的建筑增添了轻快欲飞的美感。体现了高贵华美的风韵，
丰富了中国古代建筑文化。木结构的各个构件，先表面处理，
B 后进行榫卯连接。用于表面抛光的工具是（ ）
• A．锯
B．刨子
C．锉
D．凿子
• 2、王强家里的木质靠背椅的靠背出现了无法修复的损坏，现 要对这张椅子进行简单的木工处理，使它变成一张小茶几。
手工凿是传统木工工艺中木结构结合的主要工具， 用于凿眼、挖空、剔槽、铲削等加工方面。
1、平凿：又称板凿，凿刃平整，用来凿方孔。 规格有多种。 2、圆凿：有内圆凿和外圆凿两种，凿刃呈圆弧 形，用来凿圆孔或圆弧形状，规格有多种。 3、斜刃凿：凿刃是倾斜的，用来倒棱或剔槽。
• A．锯子和木锉 B．刨子和手钻 C．凿子和手钻 D．刨 子和凿子
• 3、小强家的木质书桌桌面已经严重掉漆，而 且有很多地方坑洼不平，他决定对桌面进行简
单的维修。下列维修工序中最合理的是（ A）。
• A．刨平打磨上漆 B．上漆打磨刨平
• C．上漆刨平打磨 D．打磨上漆刨平
• 4、以下不是工艺的是( D )
• A．废毛竹下脚料制成纸张的工序
• B．福特“T”型车的装配流程
• C．“黄金”手机镀层上色方法
• D．装修时的材料清单
• 5、以下不属于金工工具的是( D )
• 6、以下是用划针在金属式件表面划线操作的示
意图，其中正确的是( C )
五、小结
• 一、木质材料的加工工艺
• 划线 锯割 刨、凿、锉削 钻孔 连接 表面处理等
• 二、常用木工工具
• 钢卷尺、直尺、角尺、圆规、铅笔、墨斗、 刨子、锯、凿子、木工锉、羊角锤、尖嘴 钳、台钻等
闻名天下。它是一座三层的纯木结构建筑，斗拱、飞檐的结
构复杂，工艺精美，令人惊叹。斗拱使屋面凹曲，飞檐使沉
重的建筑增添了轻快欲飞的美感。体现了高贵华美的风韵，
丰富了中国古代建筑文化。木结构的各个构件，先表面处理，
B 后进行榫卯连接。用于表面抛光的工具是（ ）
• A．锯
B．刨子
C．锉
D．凿子
• 2、王强家里的木质靠背椅的靠背出现了无法修复的损坏，现 要对这张椅子进行简单的木工处理，使它变成一张小茶几。
手工凿是传统木工工艺中木结构结合的主要工具， 用于凿眼、挖空、剔槽、铲削等加工方面。
1、平凿：又称板凿，凿刃平整，用来凿方孔。 规格有多种。 2、圆凿：有内圆凿和外圆凿两种，凿刃呈圆弧 形，用来凿圆孔或圆弧形状，规格有多种。 3、斜刃凿：凿刃是倾斜的，用来倒棱或剔槽。
高中通用技术 工艺：四巧板的制作课件
1、划线：
根据四巧板的图形特点在木板上打点划线。
1、使零件在加工时有一个明确的界线； 2、定位； 3、能及时发现和处理不合格的毛坯，避免加工后造成损失；
2、锯割 锯条安装
起锯方法
操作要领
1、站姿和握锯姿势正确； 2、推锯加压，回拉不加压； 3、锯程长，推拉有节奏。
拇指辅助
制作难点
锯割成直角。距离直角顶点时， 手锯要平，锯割要慢，用力适 当。
锯割完之后的四巧板实物图
3、打磨
割据完成之后用砂纸打磨光滑，去除毛刺。

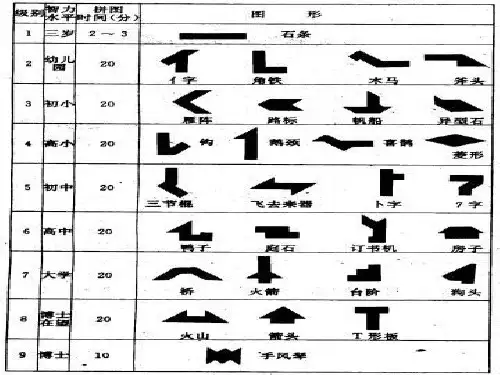

四、拼图练的智力就达到高中水平了。
一、四巧板简介
• 四巧板是一种拼板智力游戏，比七巧板更简洁； • 中国古代称为“调合板”，是拼出的图形很协调的
意思；日本叫“博士板；西方叫它“T字板”（因 为它能拼出一个T字）；
四巧板的制作
重庆市大足田家炳中学校 邓年勇
二、材料及工具
材料 工具
• 材料：木板 • 工具：钢锯、尺子、锉刀、砂纸、木工铅笔等
高中通用技术苏教版必修1课件- 7.2工艺(共20张PPT)
钳口
手柄
转盘扳手
注意：
1. 工件夹紧 2. 工件夹平 3. 夹持左/右边 4. 锯割线距离钳 口不要过多
起锯
拇指引锯
起锯要领：
1. 起锯角度15°左右（角度过大或过小 会如何？）
2.拇指竖起，靠住锯条，使其定位 3.锯割时行程短，压力小，速度慢 4.锯条嵌入3mm左右，就可以正常锯割
直线锯割
推锯要领： 1.保持锯片与铅垂线方向
一致，不可左右摇摆 2.送锯要适当加力，提锯
要轻，往返幅度要大，要运满 锯
3.用力均匀，有节奏，不 能推拉过猛
4.要时刻观察划线，发现 锯条偏离画线时，不可硬扭锯 条，可在原处空锯几下，再缓 慢纠正
终锯
实践活动 3
锯割一根140mm长构件， 并锯割45度斜角，注意锯 割线垂直，要达到一定精 度。
锯缝歪斜的原因
1.工件装夹时，锯缝线未与铅垂线方向一致。 2.锯条安装太松或与锯弓平面产生扭曲。 3.锯削时压力太大而使锯条左右偏摆。 4.用力歪斜，使锯条偏离锯缝中心平面。 5.使用两面磨损不均匀的锯条。
小结
• 锯条的安装 • 起锯要注意什么 • 直线锯割要注意什么
Thanks
苏教版《技术与设计1》
工艺——木足结构
攒边打槽装板
目的与要求
实践项目名称：相框架的制作 外部尺寸：140*190mm
能够正确安装锯条 掌握起锯要领 能达到正确的锯割操作姿势，并达到一定锯割精度 做到安全文明操作
几个细节
1.划锯割线时，相邻坯料之间为什么要留空隙？ 2.起锯的位置为什么要离开线一定距离？
加工“余量”
起锯时要为后面细加工留出足够的余量！ 余量留多少才合适呢？
实践活动 1
手柄
转盘扳手
注意：
1. 工件夹紧 2. 工件夹平 3. 夹持左/右边 4. 锯割线距离钳 口不要过多
起锯
拇指引锯
起锯要领：
1. 起锯角度15°左右（角度过大或过小 会如何？）
2.拇指竖起，靠住锯条，使其定位 3.锯割时行程短，压力小，速度慢 4.锯条嵌入3mm左右，就可以正常锯割
直线锯割
推锯要领： 1.保持锯片与铅垂线方向
一致，不可左右摇摆 2.送锯要适当加力，提锯
要轻，往返幅度要大，要运满 锯
3.用力均匀，有节奏，不 能推拉过猛
4.要时刻观察划线，发现 锯条偏离画线时，不可硬扭锯 条，可在原处空锯几下，再缓 慢纠正
终锯
实践活动 3
锯割一根140mm长构件， 并锯割45度斜角，注意锯 割线垂直，要达到一定精 度。
锯缝歪斜的原因
1.工件装夹时，锯缝线未与铅垂线方向一致。 2.锯条安装太松或与锯弓平面产生扭曲。 3.锯削时压力太大而使锯条左右偏摆。 4.用力歪斜，使锯条偏离锯缝中心平面。 5.使用两面磨损不均匀的锯条。
小结
• 锯条的安装 • 起锯要注意什么 • 直线锯割要注意什么
Thanks
苏教版《技术与设计1》
工艺——木足结构
攒边打槽装板
目的与要求
实践项目名称：相框架的制作 外部尺寸：140*190mm
能够正确安装锯条 掌握起锯要领 能达到正确的锯割操作姿势，并达到一定锯割精度 做到安全文明操作
几个细节
1.划锯割线时，相邻坯料之间为什么要留空隙？ 2.起锯的位置为什么要离开线一定距离？
加工“余量”
起锯时要为后面细加工留出足够的余量！ 余量留多少才合适呢？
实践活动 1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A、左手施压由小变大 C、左右手施压相同
B、右手施压由大变小 D、左手施压由大变小
学习交流PPT
34
• 3.张明用薄铁板加工如图所示的零件，下列操作方法
中不正确的是
B
A.划针紧贴导向工具，在薄铁板上划线，样冲倾斜
对准交叉点，扶正冲眼
学习交流PPT
13
2.锯割
•名称：手锯（钢锯）
•用途：主要用来锯割金属；
•操作：上锯：锯齿朝外；
起锯；起锯角要小（15度），锯程要短，用 力要小，当锯条陷入2-3mm时，才正常锯割； 锯割：推锯加压、回拉不加压，锯程要长， 推拉要有节奏；
学习交流PPT
14
（1）锯条的安装
＊锯齿向前：才能保障正常切割 要求: ＊松紧适当：太松太紧锯条易断
学习交流PPT
23
4.以下四种起锯方式中，不容易造成锯齿崩裂的是（ A）
学习交流PPT
24
5.锯割角钢时，用台虎钳夹持角钢，合理的方式是 C
学习交流PPT
25
6．如图所示是用钢锯锯割角钢的场景，其中起锯操 作符合规范的是（ A ）
学习交流PPT
26
7、关于手锯使用方法描述错误的是（A ）
A、推锯不加压，回拉加压 B、从远离自己的一端起锯 C、锯割时压力不可过大，速度不宜过快 D、锯割将完成时，用力不可太大
右手的施压由小变大，使锉刀平衡而
不上下摆动；
学习交流PPT
29
锉刀
锉削操作要领：
1、手的施压要由大变小， 右手的施压要由小变 大，使锉刀平稳而不 上下摆动。
学习交流PPT
30
在推锉过 程中，左 手的施压 要由大变 小，右手 的施压要 由小变大， 使锉刀平 稳而不上 下摆动。
学习交流PPT
27
8.关于使用钢锯起锯，以下说法正确的是 A.起锯角越大越好
D
B.起锯时用力要大
C.起锯时锯割速度要快
D.可用拇指挡住锯条来确定起锯位置
学习交流PPT
28
3、锉削（工具：锉刀）
•名称： 锉刀
•用途：去除工件切割面的毛刺，加工成 指定的尺寸、形状等；
•操作：在推锉过程中，左手的施压由大变小，
学习交流PPT
6
•名称：划针
•用途：划出直线痕
•操作：1、针头要保持锐利； 2、划针要紧贴导向工具； 3、划线要尽量一次性完成；
学习交流PPT
7
•名称：钢直尺
•用途：1、量取尺寸 2、划直线的导向工具
•操作：划线时要压紧钢直尺，防止 发生移动；
学习交流PPT
8
•名称： 角尺
•用途： 1、检查锉削平面的垂直度； 2、划平行线或垂直线的导向工具；
二、工艺
学习交流PPT
1
•名称：台虎钳
•用途：用于装夹工件；
•操作：1、转动手柄：就能夹紧工件； 2、旋紧夹紧手柄，使台虎钳不会周 向转动；
学习交流PPT
2
一、认识工艺
1、什么是工艺？ 工艺是指利用工具和设备对原材料、半成
品进行技术处理，使之成为产品的方法。
2、常用的工艺有哪些？ （1）加工工艺 （2）装配工艺 （3）检测工艺 （4）铸造工艺 （5）表面处理工艺
学习交流PPT
11
随堂练习
1．以下是用划针在金属工件表面划线操作的示意图，其
中正确的是 B
学习交流PPT
12
2．要在金属零件上钻两个孔（如左图所示）。确定圆心位置的划
线流程最合理的是
C
A．划出④线→划出③线→划出②线→划出①线 B．划出②线→划出①线→划出③线→划出④线 C．划出①线→划出②线→划出③线→划出④线 D．划出③线→划出②线→划出④线→划出①线
弯曲状态；左脚与工件夹持方向成30度，右脚成75
度夹角。
学习交流PPT
20
③操作要领
A、站姿和握姿要正确
站姿：左脚前半步，膝盖微曲，右脚自然伸直，然 后侧身，使身体与台虎钳保持一定的角度。
B、推锯加压，回拉不加压
应放松并微抬锯弓
C、锯程要长行程
通常以不小于锯条长度的三分之二为宜
D、推拉要有节奏
20~40次为宜，向前推进比朝后退回的速度略快
① 起锯
近起锯：俯倾15度
远起锯：仰倾15度
注意：一般都采用远起锯，（注意起锯角约为15度，角 度太大容易崩齿，太小则不易切入）
学习交流PPT
18
起锯要求 ：起锯时，压力要小，速度要慢，将锯条靠 在左手拇指处，锯到槽深2-3mm时，开始正常锯割。
学习交流PPT
19
②锯割姿势
站立自然，重心落在左脚上；右膝伸直，左膝部呈
学习交流PPT
31
（a）正确
（b）错误
用90°角尺检查工件垂直度
学习交流PPT
32
1．要把钢板角上的弧形面锉平，现将钢板夹持在台 虎钳上，下列夹持方式中，最合理的是
A
A．
B．
C．
D．
学习交流PPT
33
2、在推锉过程中，左右手要合理施压，使锉刀平稳不上下摆动。
D 以下对推锉过程描述正确的是（ ）
学习交流PPT
21
2．手锯的正确操作方法是 D
A．起锯时要用手扶住工件；锯割时推锯和回拉均施加压力 B．起锯时用拇指贴住锯条；锯割时推锯和回拉均施加压力 C．起锯时要用手扶住工件；锯割时推锯加压，回拉不加压 D．起锯时用拇指贴住锯条；锯割时推锯加压，回拉不加压
学习交流PPT
22
3.如图所示是工件锯割加工的夹持方法，其中合理的 是（ A ）
•操作：使用时角尺要紧贴工件的一个基准 面；
学习交流PPT
9
•名称： 划规 •用途： 用于画出圆弧或圆的线痕；
•操作： 1、划规的脚尖保持尖锐； 2、划线时保持中心不发生滑移；
学习交流PPT
10
•名称：样冲
•用途：用于钻孔中心处冲出冲 眼，防止钻孔中心滑移；
•操作：1、应该斜看靠近冲眼部位； 2、冲眼时冲尖对准划线交点； 3、敲击前要扶直样冲；
3、工艺决定产品的质量和生产效率
学习交流PPT
3
二、金属材料的加工工艺
学习交流PPT
4
划
锯
线
割
钻
锉
孔
削
学习交流PPT
5
1、 划线：（工具：划针、钢直 尺、角尺、画规、样冲）
划线就是在待加工的 材料上用相应的工具 划出加工部件的轮廓 线或基准点和基准线。
划线的一般步骤为： （1）划出基准 （2）划尺寸线 （3）划轮廓线 （4）冲眼
＊锯条无扭曲：保障锯缝直立
学习交流PPT
15
（2）.工件夹持
一般夹在台虎钳的左面，锯缝离开钳口侧面约 20mm，防止工件锯削时产生振动，锯缝线与钳 口侧面保持平行。夹紧要牢靠，同时要避免夹坏 工件。
学习交流PPT
16
（3).握法：右手满握锯柄，左手轻扶锯弓前端；
学习交流PPT
17
(4)、锯割的基本方法
