1空调机
2说明：
（1）所有空调机室外机均需放入设计预留机位，并用百页或金属栏杆围蔽，
（2）采用小型中央空调和分体式空调两大类：
一二线城市选用进口或合资品牌，三线及一下城市选用国产品牌。
小型中央空调及配送的分体式空调机配置方案需报集团审批。
（3）本节附图尺寸均为完成面净尺寸。
小型中央空调系统:
6.1.1适用范围：
(1)户内部分：别墅、叠式别墅、高层空中花园洋房、复式花园洋房及情景洋房；
(2)首层大堂：豪华户型及夏热冬暖、夏热冬冷地区的中端户型。
6.1.2空调室外机位的技术要求：
(1)附表一中“空调适用面积”为：不包括公摊面积、卫生间、阳台、空中花园等的户内面
积。
该项数据以夏热冬暖、夏热冬冷地区为参照，其余气候区根据具体情况由暖通专业
技术人员核算为准。
(2)室外机需预留人员检修通道300mm宽，检修位不小于400mm宽，并应预留安装通道
（见附图一）。
(3)小型中央空调室外机的机位布置方式举例（见附图一）：
(4)附图一中第2种两侧封闭的布置方式因上方采光有限制，不宜设排风管（见附图二）。
(5)正面进风口有阻挡的，反起高度不应大于900mm，并由暖通专业技术人员核算。
（见附图
二.2B）
附图一：
附图二：机位两侧封闭布置方式剖面示意图
附图三：机位尺寸与外观尺寸示意图
附表一：小型中央空调机制冷量及外观尺寸、机位尺寸一览表(1～5为布置方式)
6.1.3设计原则
(1)空调室外机位置应考虑必要的维修及进、出风空间。
（参见附图一）
(2)配有冷凝水泵的空调室内机的冷凝水管原则上穿梁铺设；局部位置梁高尺寸较小时，难以
满足预留穿梁套管的要求，在不影响装修高度时，可在梁下铺设。
(3)不配有冷凝水泵的空调室内机冷凝水管在梁下铺设。
冷凝水管的走向应配合装修，局部
位置如梁下净空较低，满足不了装修要求，应考虑穿梁或剪力墙。
(4)空调冷媒管穿梁铺设，管中心距板底100mm。
(5)冷媒管、冷凝水管均应定位，穿梁、墙和剪力墙的套管均应标注标高。
(6)空调室内机出风型式宜采用侧出风。
餐厅、客厅的空调室内机应避开中间天花凹池位置
布置；卧室空调室内机宜布置在入门口处，回风口注意避开衣柜；如有两层通高的客厅
（如别墅、复式住宅），空调室内机宜布置在下层。
(7)应考虑冷凝水的排放。
6.2 分体式空调（含柜机和壁挂机）
6.2.1适用范围：分体式空调系统主要用于除采用小型中央空调以外的住宅。

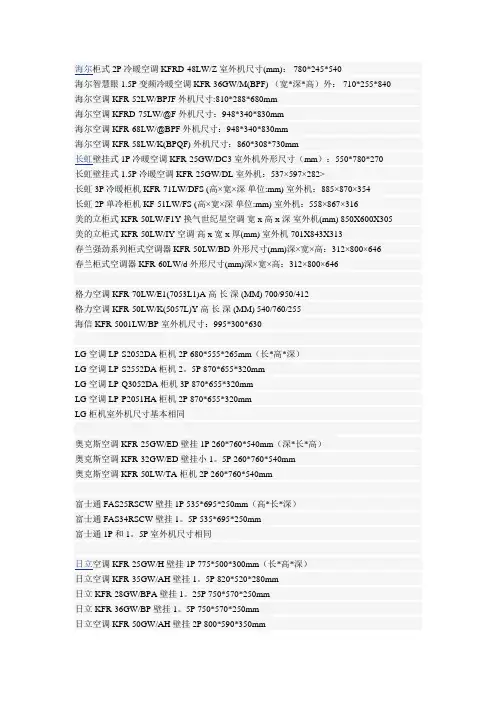

分体式空调机制冷
量、适用面积及室内、外机外观尺寸见附表二：
(2) 极个别超出机位净尺寸设计范围的部分机型不应选购，如三菱2匹机的AD系列（888长x348厚
x840高）等。
(3) 2～2.5匹必须采用壁挂机（三星系列暂无该匹数壁挂机产品），3匹及以上选用柜机。

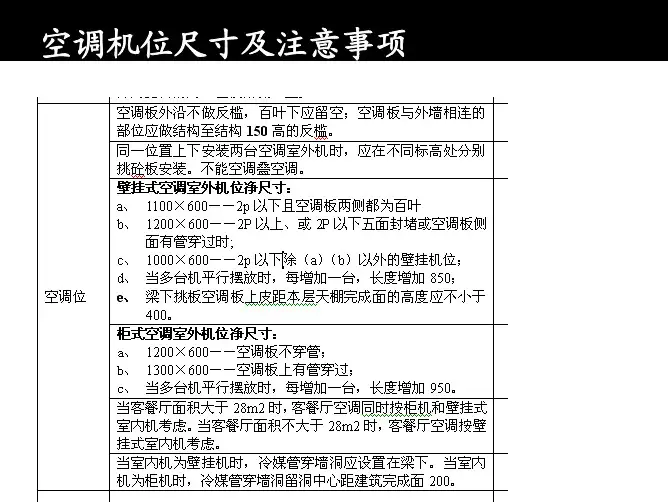

6.2.2空调室外机位的技术要求
(1) 空调室外机位净尺寸：（见附表三）
附表三:
机位净尺寸：能放下上述三个空调品牌外观尺寸偏大的机型，并预留不小于100mm的安装空间（兼作进风通道）以及约50mm施工误差的机位完成面尺寸。
极个别超出机位净尺寸设计范围的部分机型不应选购，如三菱2匹机的AD系列（888长x348厚x840高）等。
(2) 空调室外机位土建尺寸（见附表四）：
土建结构尺寸：应注意须在空调机位净尺寸上加找坡层、保温层、挂网抹灰厚度、铝合金百叶厚度等构造尺寸（见附图六、七）。
飘窗顶机位土建尺寸计算公式为：
飘板结构长度=机位净长度L+两端构造面层厚度（两端开放式的机位为0mm）
飘板结构宽度=机位净厚度B+外墙构造面层厚度+铝合金百叶厚度60mm
飘板结构高度=机位净高度H +上下窗板构造面层厚度
附表四：空调室外机位土建尺寸
空调机位剖面示意图
注:（1）当机位长向两端为开放式时，土建长度为1100mm 。
（2）表中的“窗台高”为窗台结构面至楼板砼层的高度，非完成面尺寸。
附图五：室外机位百页参考大样
附图七：无保温层楼盘空调机位大样
(3) 空调室外机统一平面图例：(4) 空调室外机的平面布置形式： A 、飘窗顶布置、 B 、窗侧布置、
C 、阳台挑板放置、
D 优选飘窗顶布置方式(见附图六、七)。
6.2.3 设计原则
(1) 分体式空调预留孔的规定：
A. 墙面预留φ80 PVC 套管，向外倾斜，内外高差20mm 以利于冷媒回流及冷凝水的排放。
B. 室内挂机套管的孔心标高为梁底以上200 mm （无保温层）/250mm （有保温层）穿梁预埋布置（见附图六、七），平面位置为窗边150mm 。
（见附图八）
C. 客厅面积≤40㎡时只考虑挂机，仅预留一个高位套管。
装修无天花吊顶的厅套管高度同上第B 点；有天花吊顶的套管高度为梁下100mm,室内机安装于吊顶下50mm 处。
电源插座底盒顶距梁底200mm 。
（见附图九）
D. 客厅面积＞40㎡时仅预留一个低位套管；首层4.45m 层高的厅、房应同时考虑预留柜机和挂机的安装位置，上下各预留一个套管。
其中柜机套管孔中距建筑完成面200mm ，电源插座底距建筑完成面300mm 。
挂机套管高度同上第B 点。
(2) 同一位置垂直上下安装两台空调室外机时，在平面相同位置不同标高处分别挑板上下安
装，各自预留套管；中间隔板处宜预留φ100 预留孔，以便于下方机位拉管至上方穿预留孔洞接入室内。
（见附图十）
(3) 室外机位应设置于邻近窗洞口，并靠近窗的开启一侧，严禁设于无窗的山墙上，以便于安
装和维修。
距离过近而对吹的两室外机应相互错位以免热风互扰；高层内天井、凹位等不易散热的位置不宜布置多台空调机位。
(4) 空调室外机位不应设于封闭阳台内。
(5) 客厅出阳台的推拉门应留不小于400mm 宽的门垛以便于梁下100mm 穿砖墙垛安装套
管；如该处为异型柱的短肢则在浇筑前预埋套管，严禁空调管穿玻璃。
（见附图九） (6) 空调机位底板面层向外找坡，内外高差20mm ，并在百叶横框上预留φ10小孔，确保能
顺利排出雨水。
(9) 室内机安装高度应能使冷凝水从预留套管畅顺排出，并接入室外的PVC 冷凝水竖管流下，
接入口高度约为窗板下200mm 。
空调室外冷凝水管应为米黄色，与墙体主色协调。
（见附图七的立面示意图）
(10) 空调管应尽量直接出外，忌穿别的房间，尽量减少拐弯。
冷媒管、冷凝水管、连接电线
应合为一束，集中从一个预留套管接外。
(11) 一般挂机电源插座顶紧贴梁底，有墙垛的插座边离转角墙边水平净距150mm。
无墙垛
的飘窗平面电源插座安装在窗旁距离150mm处。
电源线应为白色，与室内装修墙身色
协调。
附图八：空调机位平面布置示意图
附图九：。
