家用中央空调安装篇——主机、室内机、管路布局

随着消费水平和消费观念提升，住宅与家居产品的升级，中央空调赋予了现代住宅新的气质与内涵中央空调效果好不好，绝大部分要看安装工程好不好。

除了品质可靠的产品，优质的空调安装材料和安装工程、专业靠谱的服务和售后同样重要。

家用中央空调安装步骤（氟系统）第一次安装水电进场时准备施工01现场定位室内机安装进场第一步就是吊装内机，内机离房顶距离不得小于1公分，避免机器运行时与墙顶产生共振。

室内机必须吊装与水平位置，安装后需要用专用工具测量，机器是否水平。

室内机用保鲜膜整齐的将整机做好防尘包装保护，防止灰尘堆积。

室内机单独固定，不与其他设备公用吊架，且保证水平吊装。

配管与室内机连接处用保温软管包好，管道安装时不得与其它线管交叉，并在管道吊架上固定好，管道固定桥架垂直于地面。

02冷媒管安装安装完内机即可安装冷媒铜管，所有的焊接点应该是铜管与分歧管的连接处进行焊接，不存在铜管与铜管焊接。

在焊接过程中必须在铜管内冲入氮气（充氮焊接工艺），使铜管内部没有空气，避免产生焊接使内壁结炭从而在正式运转时入压缩机而产生故障。

焊接完成后应该用高压氮气进行管内吹灰，保持铜管内清洁。

03冷凝水管和电路安装冷凝水管从内机接出后至室外或地漏，至少保持>1%的坡度。

质量较高的安装则是从室内机接出后，就近落地，最后会同其他冷凝水管一起接出室外或地漏。

04打压测试保压隐蔽工程验收充氮保压，焊接完成后必须对铜管进行压力测试，往铜管内充入一定压力的氮气进行保压，一般压力测试时间为24小时。

使用R410A冷媒，需保持管内压力为40公斤，R22冷媒则需要保持管内压力为20公斤。

氮气是惰性气体，膨胀系数小，几乎不存在由于热胀冷缩而产生的压力变化。

如果测试过程中压力表有下降，则应该检查冷媒管焊接是否有问题。

为了保证安装施工到位，所有压力表在常规24小时保压后不做拆除，为避免其他装修施工时误损冷媒系统，保持到外机通电测试前才拆除，充分保证冷媒系统的安全运行。

中央空调安装规范及流程一、通风空调系统的组成：送排风系统、防烟排风系统、防尘系统、空调系统、空气净化系统、制冷设备系统、空调水系统等七个细分项目）。

2 、中央空调系统的组成：中央空调系统主要由制冷、制热设备或装置（压缩机、压缩冷凝机组、冷水机组、空调箱、锅炉、喷水房等）、管道（冷媒管道、冷媒管道、冷媒管道等）组成。

等）等）、室内终端设备（室内风管及水管、散流器、风机盘管、空调室内机等）、室外设备（室外风管、冷却塔、风冷冷凝器等）。

)、水泵、控制装置及附件设备等。

三、中央空调系统的分类：中央空调系统主要分类如下：(1)按空气处理设备的浓度(2)按承载载荷的介质(3)根据空调系统的用途(4)根据建筑物内的气源其他分类方法有：根据风量是否固定：定风量系统、变风量系统按风道内风速分：低速系统（ <8m/s ）、高速系统（ >20 ～30m/s ）按用途分：科技空调、舒适空调按系统精度分：普通空调、恒温恒湿空调按运行时间：常年空调、季节性空调按使用场所分：大型工业和民用建筑空调、商用空调、家用空调4.变流系统（ VRV ）VRV空调系统本质上是由制冷压缩机、冷凝器、电子膨胀阀、蒸发器等阀门和管路组成的环形管网系统。

4.1变流系统的组成变流系统总则分为以下几类：( 1 )由一台室外机和多台室内机组成。

室外机由压缩机、外置热交换器等制冷配件组成，室内机由风机和室内热交换器组成；( 2 )制冷剂管道连接室外机和室内机，长度可达50-125m ，落差可达30-50m ；( 3 )智能控制系统可进行单独控制或分区集中控制。

4.2变流系统的特点（一）优点：每个房间的温度都可以独立调节，控制精确，变流量调节的能效比较高。

( 2 )缺点：控制系统复杂，制冷剂管道长且易泄漏，对管道材料、制造和安装工艺要求高；机组存在回油、回液等技术问题。

五、中央空调安装规范中央空调一直被说成是“三分质量，七分安装”。

无论是工程还是别墅家装，如果中央空调安装不合格，会给日后带来很多麻烦。

第1篇一、工程概述空调安装工程施工是一项综合性较强的工程，主要包括空调设备的采购、运输、安装、调试、验收等环节。

本文将以家用中央空调安装工程为例，详细介绍空调安装工程施工的流程和注意事项。

二、施工准备1. 施工图纸及资料：熟悉施工图纸，了解空调系统的组成、布局、设备型号等；收集相关资料，如设备说明书、安装规范等。

2. 人员配置：组建专业施工队伍，包括空调安装工程师、电工、焊工、安装工等。

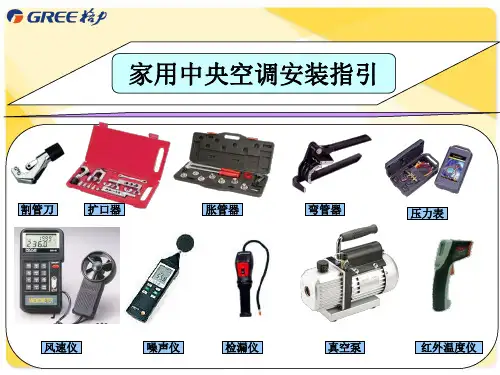

3. 施工工具：准备空调安装所需的工具，如扳手、螺丝刀、切割机、焊机、水平尺等。

4. 材料准备：根据施工图纸及设备清单，准备空调设备、管道、配件、保温材料等。

三、施工流程1. 施工现场检查：对施工现场进行实地勘察，确认施工条件是否满足要求，如楼层高度、承重能力、水电线路等。

2. 设备运输及卸货：将空调设备运输至施工现场，并按照要求进行卸货。

3. 室内机安装：（1）确定安装位置：根据设计图纸和用户需求，确定室内机安装位置，确保安装位置符合要求。

（2）吊装：采用吊装设备将室内机吊至安装位置，注意保护设备。

（3）管道连接：将室内机与室外机之间的管道、冷凝水管、信号线等连接好。

4. 室外机安装：（1）确定安装位置：根据设计图纸和现场条件，确定室外机安装位置。

（2）基础施工：为室外机搭建基础，确保基础稳固。

（3）设备安装：将室外机安装在基础上，连接管道、冷凝水管、信号线等。

5. 系统调试：启动空调系统，进行调试，确保系统运行正常。

6. 验收：完成安装调试后，组织验收，确保空调系统符合设计要求。

四、注意事项1. 施工过程中，严格遵循施工规范和操作规程，确保施工质量。

2. 注意施工现场的安全，做好安全防护措施。

3. 严格按照设计图纸和设备说明书进行安装，确保系统性能。

4. 在安装过程中，做好施工记录，为后期维护提供依据。

5. 安装完成后，对系统进行试运行，确保系统运行稳定。

总之，空调安装工程施工是一项重要的工程，施工过程中要注重细节，确保施工质量，为用户提供舒适的居住环境。

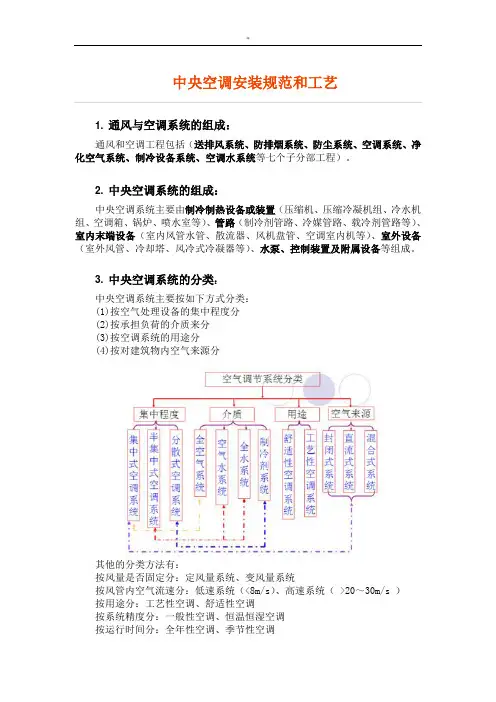

中央空调安装规范和工艺1. 通风与空调系统的组成：通风和空调工程包括（送排风系统、防排烟系统、防尘系统、空调系统、净化空气系统、制冷设备系统、空调水系统等七个子分部工程）。

2. 中央空调系统的组成：中央空调系统主要由制冷制热设备或装置（压缩机、压缩冷凝机组、冷水机组、空调箱、锅炉、喷水室等）、管路（制冷剂管路、冷媒管路、载冷剂管路等）、室内末端设备（室内风管水管、散流器、风机盘管、空调室内机等）、室外设备（室外风管、冷却塔、风冷式冷凝器等）、水泵、控制装置及附属设备等组成。

3. 中央空调系统的分类：中央空调系统主要按如下方式分类：(1)按空气处理设备的集中程度分(2)按承担负荷的介质来分(3)按空调系统的用途分(4)按对建筑物内空气来源分其他的分类方法有：按风量是否固定分：定风量系统、变风量系统按风管内空气流速分：低速系统（<8m/s）、高速系统（ >20～30m/s ）按用途分：工艺性空调、舒适性空调按系统精度分：一般性空调、恒温恒湿空调按运行时间分：全年性空调、季节性空调按使用场所分：大型工民建筑用空调、商用空调、户式空调4.变流量系统（VRV）变制冷剂流量的VRV空调系统，实质上是由制冷压缩机、冷凝器、电子膨胀阀、蒸发器、其他阀门和管路构成的环状管网系统。

4.1变流量系统组成变流量系统一般分为以下几种：（1）由室外机和多个室内机组成，室外机由压缩机、外侧换热器和其他制冷附件组成，室内机由风机、室内侧换热器组成；（2）制冷剂管路连接室外机和室内机，长度可达50～125m，落差可达30～50m；（3）智能控制系统可进行单独控制或分区集中控制。

4.2变流量系统特点（1）优点：各房间可以独立调节温度，且控制精确，变流量调节能效比较高。

（2）缺点：控制系统复杂，制冷剂管路较长易泄漏，对管材、制造安装工艺要求高；机组存在回油、回液等技术问题。

5.中央空调的安装规范中央空调历来就有“三分质量，七分安装”的说法，不论是工程项目还是别墅家装，如果中央空调的安装不合格那么后续会带来很多的麻烦，今天给大家讲讲中央空调安装验收标准，希望能给大家带来更多的帮助。

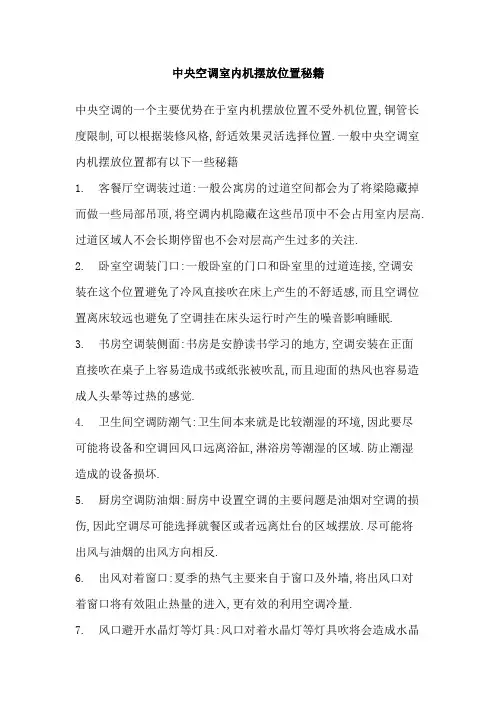

中央空调室内机摆放位置秘籍中央空调的一个主要优势在于室内机摆放位置不受外机位置,铜管长度限制,可以根据装修风格,舒适效果灵活选择位置.一般中央空调室内机摆放位置都有以下一些秘籍1. 客餐厅空调装过道:一般公寓房的过道空间都会为了将梁隐藏掉而做一些局部吊顶,将空调内机隐藏在这些吊顶中不会占用室内层高.过道区域人不会长期停留也不会对层高产生过多的关注.2. 卧室空调装门口:一般卧室的门口和卧室里的过道连接,空调安装在这个位置避免了冷风直接吹在床上产生的不舒适感,而且空调位置离床较远也避免了空调挂在床头运行时产生的噪音影响睡眠.3. 书房空调装侧面:书房是安静读书学习的地方,空调安装在正面直接吹在桌子上容易造成书或纸张被吹乱,而且迎面的热风也容易造成人头晕等过热的感觉.4. 卫生间空调防潮气:卫生间本来就是比较潮湿的环境,因此要尽可能将设备和空调回风口远离浴缸,淋浴房等潮湿的区域.防止潮湿造成的设备损坏.5. 厨房空调防油烟:厨房中设置空调的主要问题是油烟对空调的损伤,因此空调尽可能选择就餐区或者远离灶台的区域摆放.尽可能将出风与油烟的出风方向相反.6. 出风对着窗口:夏季的热气主要来自于窗口及外墙,将出风口对着窗口将有效阻止热量的进入,更有效的利用空调冷量.7. 风口避开水晶灯等灯具:风口对着水晶灯等灯具吹将会造成水晶彼此碰撞甚至造成损坏,尽可能避免风口近距离对水晶灯具.8. 影音室空调避开设备:空调风机工作会产生一定的电流干扰,因此尽可能远离对此敏感的音响,显示设备.同时也能减小噪声对音效的干扰.（一）系统设计问题1、水泵在系统的设计位置：一般而言，冷冻水泵应设在冷水机组前端,从末端回来的冷冻水经过冷冻水泵打回冷水机组；冷却水泵设在冷却水进机组的水路上，从冷却塔出来的冷却水经冷却水泵打回机组；热水循环泵设在回水干管上，从末端回来的热水经过热水循环泵打回板式换热器。

2、冷却塔上的阀门设计：2、1冷却塔进水管上加电磁阀(不提倡使用手动阀)2、2管泄水阀应该设置于室内,(若放置在室外,由于管内有部分存水,冬天易冻)3、电子水处理仪的安装位置放置于水泵后面，主机前面。

中央空调安装流程及规范话说中央空调3分品质7分安装真不为过，中央空调因为它要和室内装修配合得当,实际上设备本身只是一个“半成品”,要使一套家用中央空调能够正常运行，设计、安装、施工的重要性不亚于空调设备的品质。

下面介绍中央空调安装流程，公布如下也方便各位同学参照监督。

安装阶段篇:中央空调要经过3次安装中央空调要提前在装修准备阶段就规划好，事先确定好内机安装位置，而且需预排好所需使用的强电线，一般在水电工进场后即可安排厂家上门安装，正规的安装要第一次安装[水电进场时联系安装］①吊装中央空调室内机，并对内机进行包裹，避免有灰尘杂质进入；②安装排管:冷媒管、冷凝水管、信号线。

第二次安装［第一次安装结束24小时之后]①吊装中央空调室外机;②充填冷媒，测试中央空调系统，测量风口尺寸和位置。

第三次安装［第二次安装结束后或次日］安装风口，最后设备运行测试.安装材料篇：5种关键辅材不可疏忽大意①冷媒铜管中央空调的冷媒运行情况直接决定使用效果，所以冷媒铜管的好坏至关重要。

传统的R22冷媒（氟利昂)的管内压力一般为20公斤左右，而R410新冷媒,管内压力达到了36公斤.因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。

提醒：用挤压工艺生产的铜管（俗称挤压管)，这种管材壁厚均匀，可承受较高压力。

而市场上常见的另一种铜管利用拉伸工艺生产(俗称拉伸管）很容易壁厚不均匀，这对冷媒系统的安全埋下隐患。

②铜管保温：冷媒运行情况直接决定使用效果，铜管保温不可忽视。

③冷凝水管：冷凝水管隐藏在吊顶中,最后会封闭起来.虽然其质量的好坏虽然不会营销空调使用效果，但是一旦其漏水，后果很严重的，必须通过拆除部分或全部吊顶乃至敲墙撬地板（砖)来进行维修.④风口:小部位往往被很多消费者疏忽，但这部分影响使用感受。

常见风口有两种材料：一种是ABS风口,另一种是铝合金风口。

两种风口各有利弊。

ABS风口，采用ABS工程材料制作，不容易结露。

但该材料有一定的热胀冷缩系数,所以在使用过程有可能发出吱吱声,冬天气温低风口也可能产生轻微的拱起。

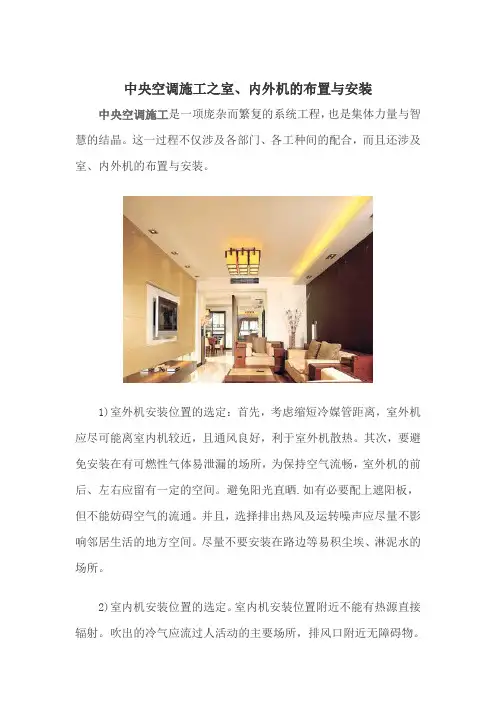

中央空调施工之室、内外机的布置与安装中央空调施工是一项庞杂而繁复的系统工程，也是集体力量与智慧的结晶。

这一过程不仅涉及各部门、各工种间的配合，而且还涉及室、内外机的布置与安装。

1)室外机安装位置的选定：首先，考虑缩短冷媒管距离，室外机应尽可能离室内机较近，且通风良好，利于室外机散热。

其次，要避免安装在有可燃性气体易泄漏的场所，为保持空气流畅，室外机的前后、左右应留有一定的空间。

避免阳光直晒.如有必要配上遮阳板，但不能妨碍空气的流通。

并且，选择排出热风及运转噪声应尽量不影响邻居生活的地方空间。

尽量不要安装在路边等易积尘埃、淋泥水的场所。

2)室内机安装位置的选定。

室内机安装位置附近不能有热源直接辐射。

吹出的冷气应流过人活动的主要场所，排风口附近无障碍物。

主机及遥控器要距离电视、音响等一米以上，以免互相产生干扰。

进出风无障碍并且受外部空气影响最小处。

远离热源、易燃气处.尽量安装在无日光照射的地方，能够提供足够的安装和维修空间。

3)在进行安装时，室外机的位置尽可能靠近室内机，以缩短制冷工艺管道，并尽量低于室内机，高度差一般在5000mm以内;有条件尽可能落地安装，或者安装在不会产生噪音的紧固台上，基座下应设置橡胶减振器，或者设置厚度在10mm以内的条状胶皮，以保持室外机的运转稳定;为了让室外机热交换器有一个良好的换热条件，进排风要通畅，避免有回流现象，室外机靠墙一侧应留有200mm以上的间隙;在街面离地安装时，必须使机组的最底部离地面2500mm以上，不能妨碍交通和路人行走。

4)室内机组的施工，首先要按照设计图纸指定的位置安装，没有特殊原因不要随意更改安装位置。

室内机不能安装在房间内人员经常逗留(休息)的地方，最好设置在贮藏间、走道上方;安装用的吊、托和支架必须牢固，室内机安装后必须水平、无歪斜现象，以保证冷凝水盘无积水、无渗漏现象;安装架与机组之间应有减振性能良好的橡胶减振器或胶皮;从室内机组接出的冷凝水管不要使用廉价的塑料软管，而应该采用U-PVC管，其水平段要有5%左右的坡度，固定牢靠，不能有挠弯现象，立管应该垂直，全部的冷凝出水管在固定前要有良好的隔热保温措施，防止夏季使用时有凝露滴水现象。
