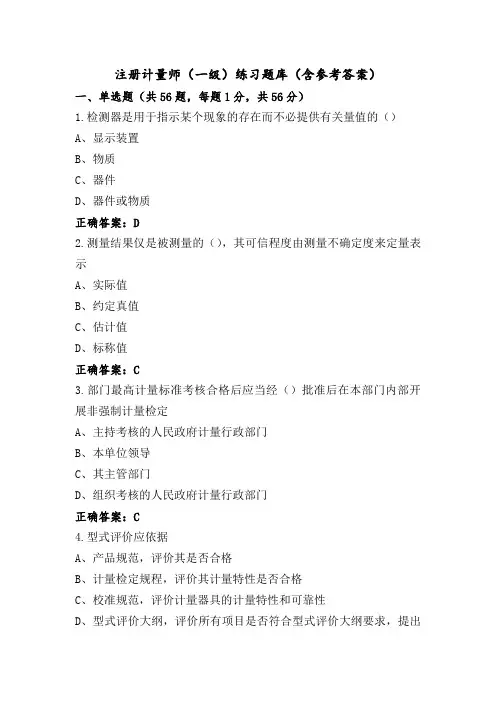

注册计量师(一级)练习题库(含参考答案)

注册计量师(一级)练习题库(含参考答案)

注册计量师（一级）练习题库（含参考答案）一、单选题（共56题，每题1分，共56分）1.检测器是用于指示某个现象的存在而不必提供有关量值的（）A、显示装置B、物质C、器件D、器件或物质正确答案：D2.测量结果仅是被测量的（），其可信程度由测量不确定度来定量表示A、实际值B、约定真值C、估计值D、标称值正确答案：C3.部门最高计量标准考核合格后应当经（）批准后在本部门内部开展非强制计量检定A、主持考核的人民政府计量行政部门B、本单位领导C、其主管部门D、组织考核的人民政府计量行政部门正确答案：C4.型式评价应依据A、产品规范，评价其是否合格B、计量检定规程，评价其计量特性是否合格C、校准规范，评价计量器具的计量特性和可靠性D、型式评价大纲，评价所有项目是否符合型式评价大纲要求，提出可否批准该型式的建议正确答案：D5.在我国历史上，曾把计量叫做度量衡，其中”量”指的是（）的计量A、容量（容积）B、流量C、电量D、质量正确答案：A6.关于合成标准不确定度，说法正确的是（）A、合成标准不确定度不可以作为测量结果B、合成标准不确定度可以作为测量结果，一般保留2位有效数字C、当分量相关时，合成时相应系数按1处理D、当测量函数明显非线性时，合成时应考虑高阶项正确答案：D7.一组将输入转化为输出的相互关联或相互作用的活动称为A、测量程序B、测量过程C、测量方法D、测量原理正确答案：B8.某计量标准在有效期内扩大了测量范围而没有改变准确度等级，则应A、重新申请考核B、办理变更手续C、报主持考核的人民政府计量行政部门审核批准D、申请计量标准复查考核正确答案：D9.下列关于参考标准和工作标准不正确描述是A、核查标准是工作标准B、部门和企事业单位最高计量标准不是参考标准C、工作标准通常用参考标准进行检定或校准D、最高社会公用计量标准是参考标准正确答案：B10.测量设备是指A、组装起来以进行特定测量的全套测量仪器及其配套设备B、单独的或连通辅助设备仪器用以进行测量的器具C、为实现测量过程所必需的测量仪器、软件、测量标准、标准物质、辅助设备或其组合D、使用时以固定形态复现或提供给定量的一个或多个已知值的器具正确答案：C11.在一次行政监督检查中发现某计量所开展的原子吸收分光光度计鉴定项目未取得相关质监局考核授权，对该机构可采取（）A、没收该项违法所得B、责令改正C、予以警告并处罚款D、暂停该项工作正确答案：C12.有关计量标准器具使用必须具备的条件，（）的描述是正确的A、经计量检定及考核B、具有正常工作所需要的环境条件C、具有称职的保存维护适用人员D、具有完善的管理制度正确答案：A13.法定计量检定机构开展校准时必须具备A、按规定考核合格，并取得计量标准考核证书的计量标准器B、准确度高于被校准测量仪器的计量器具C、经过法定计量检定机构给予校准的计量器具D、经检定合格的计量标准器正确答案：A14.下列关于零售商品承重计量监督管理办法说法错误的是A、根据零售商品称重计量监督管理办法，零售商品称重计量监督管理的对象是以重量结算的食品金银饰品B、零售商品经销者销售商品时必须使用合格计量器具，其销售商品负偏差要优于该计量器具的最大允许误差C、零售商品经销商使用称重计量器具当场称重商品必须按照称重计量器具实际示值结算，保证商品计量合格D、零售商品经销者使用称重计量器具每次当场承重商品，在规定范围内经核称商品实际重量值与结算重量之差不超过规定负偏差。

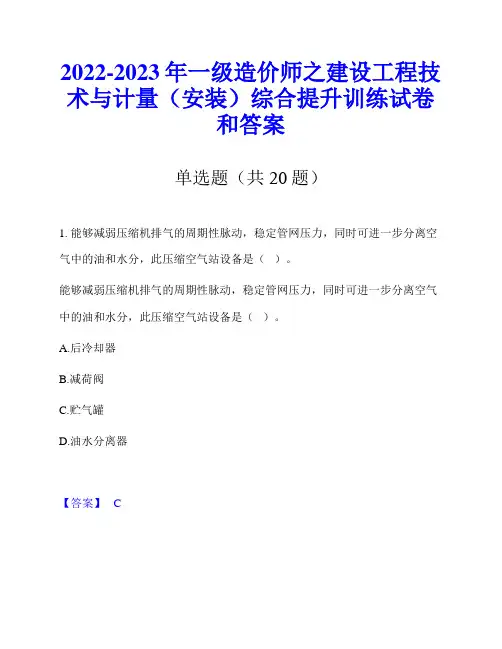

2022-2023年一级造价师之建设工程技术与计量(安装)综合提升训练试卷和答案

2022-2023年一级造价师之建设工程技术与计量（安装）综合提升训练试卷和答案单选题（共20题）1. 能够减弱压缩机排气的周期性脉动，稳定管网压力，同时可进一步分离空气中的油和水分，此压缩空气站设备是（）。

能够减弱压缩机排气的周期性脉动，稳定管网压力，同时可进一步分离空气中的油和水分，此压缩空气站设备是（）。

A.后冷却器B.减荷阀C.贮气罐D.油水分离器【答案】 C2. 泵体是水平中开式，进口管呈喇叭形，主要用于农业大面积灌溉排涝、城市排水以及船坞升降水位，属于低扬程大流量的泵是（）。

泵体是水平中开式，进口管呈喇叭形，主要用于农业大面积灌溉排涝、城市排水以及船坞升降水位，属于低扬程大流量的泵是（）。

A.往复泵B.混流泵C.离心泵D.轴流泵【答案】 D3. 纤维增强塑料衬里是指以树脂为胶粘剂，纤维及其织物为增强材料铺贴或喷射的设备、管道衬里层及隔离层，其涂胶的方法为（）。

纤维增强塑料衬里是指以树脂为胶粘剂，纤维及其织物为增强材料铺贴或喷射的设备、管道衬里层及隔离层，其涂胶的方法为（）。

A.铺贴法B.手持喷枪喷射C.搪铅法D.浸揉法【答案】 D4. 我国建设工程工程量清单第一级编码03表示的工程类别是（）。

我国建设工程工程量清单第一级编码03表示的工程类别是（）。

A.安装工程B.市政工程C.园林绿化工程D.仿古建筑工程【答案】 A5. 某中压钢管进行焊接，其焊接时坡口规定为（）。

某中压钢管进行焊接，其焊接时坡口规定为（）。

A.I 型坡口,不需要倒角B.V 型坡口,根部钝边厚度2mm 左右C.U 型坡口,根部钝边厚度2mm 左右D.U 型坡口,根部钝边厚度为管壁厚度的3mm 左右【答案】 B6. 传动比大、准确，传动平稳，噪声小，结构紧凑，能自锁的机械装配是（）。

传动比大、准确，传动平稳，噪声小，结构紧凑，能自锁的机械装配是（）。

A.滚动轴承装配B.齿轮传动机构C.滑动轴承装配D.蜗轮蜗杆传动机构【答案】 D7. 二、（81~100题）工业管道、静置设备和工艺金属结构工程安装二、（81~100题）工业管道、静置设备和工艺金属结构工程安装A.双抱杆递夺法B.联合吊装法C.人字抱杆扳倒法D.单抱杆旋转法【答案】 C8. 热效率高、熔深大、焊接速度快、机械化操作程度高，因而适用于中厚板结构平焊位置长焊缝的焊接，其焊接方法为（）。

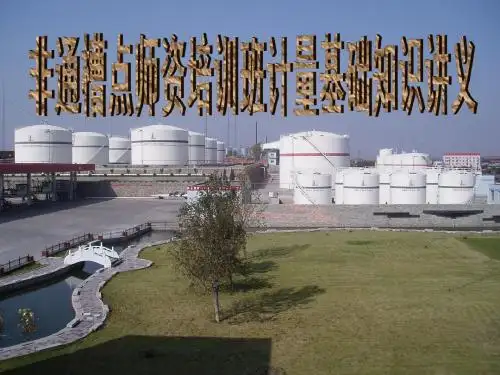

非通槽点计量员师资培训班计量基础知识讲义






⑶、单位不能插在数值中间（一公尺八十）
⑷、公升被淘汰，应为升。
⑸、“立方米”不能说“立方”，要说全称。
21
4、与石油计量有关的法定计量单位（18页）
(1)、长度
基本单位“米” 符号（m）
米（m） 分米（dm）
常用单位：千米（km）
厘米（cm）毫米（mm）
1m
= 10dm = 100cm = 1000mm （10进位）
1
主
要
内
容
第一章、计量基础知识 第二章、计量操作安全防护
第三章、容器计量中的计量器具
第四章、油品损耗原因、类型及处理
第五章、降低损耗的措施和虚假盈亏
2
第一章、计量基础知识
第一节 第二节
第三节
第四节
计量概述 法定计量单位 误差理论基础 计量数据处理
3
第一节
计量概述
半年
Hale Waihona Puke JJG443 －2006经调试后的加油机检定周期为3个。 首检不超过2年，后续检定4年
16
1年（贸易结算及优于0.5级的为半年）
第二节、法定计量单位

1、单位制和国际单位制：所谓单位制就是在选定了 基本单位以后，在以一定的关系由基本单位构成一系 列导出单位，这样的基本单位和导出单位构成的一个 完整的单位体系称为单位制。
5
2、测量定义：确定客观事物“量”的大小的过程叫测量。
按照被测量获得的方法，测量可分为直接测量和间接测量两大 类。（如直径、体积） 3、计量 （1）定义：计量是实现单位统一、量值准确可靠活动的。
（2）特点：
准确性：是指测量结果与被测量真值的一致程度，如测量不准 确，就失去了它的实用价值。

柱塞式充填计量机构共37页

们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非

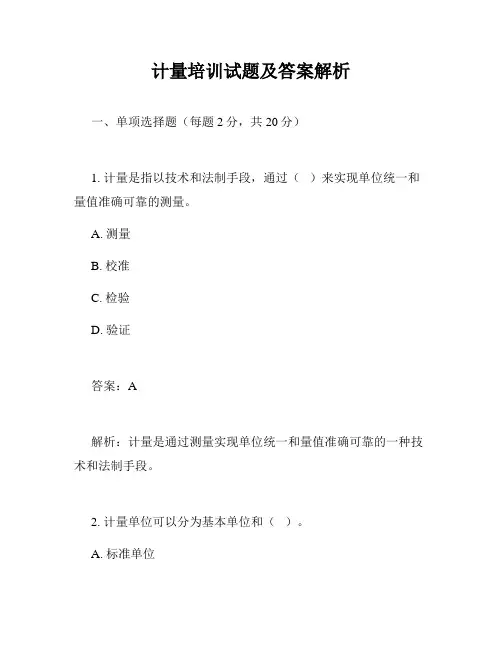

计量培训试题及答案解析

计量培训试题及答案解析一、单项选择题（每题2分，共20分）1. 计量是指以技术和法制手段，通过（）来实现单位统一和量值准确可靠的测量。

A. 测量B. 校准C. 检验D. 验证答案：A解析：计量是通过测量实现单位统一和量值准确可靠的一种技术和法制手段。

2. 计量单位可以分为基本单位和（）。

A. 标准单位B. 导出单位C. 辅助单位D. 参考单位答案：B解析：计量单位分为基本单位和导出单位，基本单位是国际单位制中规定的七个基本物理量单位，导出单位则是由基本单位通过物理关系式导出的单位。

3. 下列哪个不是计量器具的分类（）。

A. 标准器B. 测量设备C. 辅助设备D. 参考设备答案：C解析：计量器具通常分为标准器、测量设备和参考设备，不包括辅助设备。

4. 计量检定是指为评定计量器具的（）所进行的全部操作。

A. 准确性B. 精确度C. 性能D. 校准状态答案：C解析：计量检定是指为评定计量器具的性能所进行的全部操作。

5. 计量确认是指为确保测量设备处于满足预期使用要求的状态所需的（）。

A. 一组操作B. 一组程序C. 一组测试D. 一组验证答案：A解析：计量确认是指为确保测量设备处于满足预期使用要求的状态所需的一组操作。

6. 计量溯源性是指测量设备的量值与（）的量值之间关系的传递。

A. 测量标准B. 参考标准C. 国际标准D. 国家基准答案：D解析：计量溯源性是指测量设备的量值与国家基准的量值之间关系的传递。

7. 计量标准的有效期一般不超过（）年。

A. 1B. 2C. 3D. 5答案：C解析：计量标准的有效期一般不超过3年。

8. 计量授权是指（）对计量技术机构或人员进行的正式指定。

A. 国家B. 行业C. 企业D. 个人答案：A解析：计量授权是指国家对计量技术机构或人员进行的正式指定。

9. 计量监督是指（）对计量活动进行的监督和检查。

A. 国家B. 行业C. 企业D. 个人答案：A解析：计量监督是指国家对计量活动进行的监督和检查。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

称重式充填：是指事先称出产品的重量，然后再充填入包装容 器内，这种充填机构叫做净重式充填机。如图3.11所示。

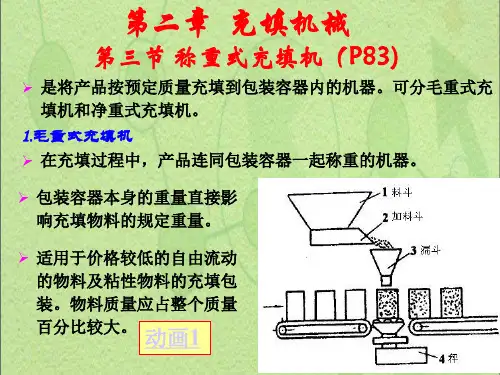

如果充填过程中称量产品是连同包装 容器一起进行的,则此种充填机叫做毛重式 充填机，如图3.12 所示。 毛重式充填机多用于易结块或粘滞性 强的产品的包装，如红糖包装等，但不适 合容器重量较大或重量变化较大的包装。
二.定容法 定容法广泛用于密度稳定的粉状、颗粒状、膏状物料的计量。 常见的有以下几种方法： 1.量杯式 利用量杯的容积进行计量。
2.螺杆式
利用螺杆的螺旋槽重法 主要应用于受潮易结块，颗粒大小不均匀，密度的变化幅度 较大的物料的计量。 1.间歇式称重 用于低速称量充填中，生产率低。 2.连续式称重 用于高速称量充填中。
这种充填装置克服了上述真空 式充填装置计量不精确的缺点,它在 很大范围内应用都能达到土1％的精 确度。 量杯的高度一般为150mm。 实 际生产中,量杯的横截面形状可以是 圆形、椭圆形、方形、矩形, 也可 以是其它任意形状。
7、插管式定容量充 填机构
插管式定容量充填机构的 工作原理如图3.10所示。
（2）主秤杆称量
称量前，副秤杆17被电磁铁20吸住。一但主副通道同时给称量料斗8供料,主 秤杆就逐渐抬起,当达到主秤杆的量值时,吊架19的下限位板恰好吊住副秤杆，这 时主秤杆尾部经开关22发出信号,电磁铁4立即关闭主通道的阀门6,于是主通道供 料停止，电磁铁20则将副秤秆释放。
（3）副秤杆称量 由于副通道继续供料,主秤秆带着副秤杆一同继续抬起，当称量料斗8中的物料 达到了总的称量定值时,主秤杆尾部又经开关23发出信号,电磁铁5关闭副通道阀门7, 副通道供料也立即停止,给料器(槽)3亦不再振动。
计量螺杆通常作垂直安装使用， 这样做主要是为了让物料易于充满 螺旋槽中，从而获得较为精确的计 量值。 在一般情况下，螺杆式充填机 的计量装置的计量速度为80次／分, 其精度则为5％。
G Vn0
Dm L cos
V 一圈螺旋槽的容积，cm3; V=FL F 螺旋槽的截面积，cm3 L 一圈螺旋线的周长，cm
一、计数法 指包装物料按个数进行计量和包装的方法。 常用计数方法有如下： 1.单件计数 通常用于块状物料，可使物料单列定向排列并依次通过光电 计数装置，光电计数器发出电信号输入计数电路进行计数，并由 数码管加以显示。 当计数达到给定量时，控制信号即控制输送物料闸门，从而 完成一次计数循环。 2.多件计数 由计量腔一次装入多件物料进行计量。 3.转盘计数 主要适用于药片,钢珠等规则颗粒物料，它是在转盘上平均分布 的扇区面内均布一定数量的小孔，形成若干组均分的间隔孔区，改 变每一扇形区的孔数即改变计数值。 4.履带计数 多适用于片状和球形等规则物料计数，主要由 具有若干匀布凹槽的履带带动物料依次通过传感器进行计数。
5、柱塞式充填计量机构
柱塞式充填计量装置的工作原 理如图3.6所示。 柱塞通常由连杆机构、凸轮机 构或气动液压缸等推动，以驱使其 作往复直线运动。 运动中，柱塞两极限位置间就 自然形成了一定空间的容腔，此容 腔就是用以计量物料的容积的计量 腔。这类机构适用性比较广泛，粉、 粒类及粘稠类物料均可应用。
1-料斗 2-转鼓 3-调节螺钉
4-活门 5-出料口
4.螺杆式充填计量机构
该充填计量机构的工作原理如 图3.5 所示，它是利用螺杆的螺旋 糟的容腔来计量物料的。由于每个 螺距中都有一定的理论容积，因此 只要准确地控制螺杆的转速及转数， 就能获得较为准确的计量值。这种 装置适合于流动性良好的细颗粒物 料、粉末物料，也适用于粘稠状的 物料，但不宜用于易破碎的片、块 状物料或视比重变化较大的物料。
二、称重式计量充填机构
容积式计量充填机构一般来说结 构简单，操作方便，设备成本低廉, 因而应用相当普遍。但是它的计量 精度(主要是物料的重量)并不高， 特别是对一些流动性差、视比重变 化较大或易结块产品的包装,往往效 果就显得更差。
因此人们对计量要求较高的各 类产品的包装,就采用按预定重量充 填到容器中去的称重式计量充填机 构。
１. 固定式量杯充填机的定量 装置
如图3.1所示。物料经供料斗1自由 落到计量杯内。圆盘口上装有数个(图 中为4个)量杯和对应的活门底盖4，圈 盘的上部为粉罩2。当主轴11带动圆盘 12旋转时，粉料刮板9(与供料斗1固定 在一起)将量杯3上面多余的物料刮去, 当量杯转到卸粉工位时,开启圆销 7推 开定量杯底部的活门4,于是量杯中的物 料在自重作用下充填到下方的容器中去。 这种固定式量杯的定量装置用于那 些视比重较为稳定的物料，如果容积大 小不同、则还可以更换量杯。
G副x F Lc1 Gc 2 Lc 2
图3.14所示为双杠杆 阻尼秤的结构简图。
称量时把所需称量物 料的90％的重量给定在主 秤杆上，其余10％左右的 重量则给定在副秤杆上。 （1）送料
物料由进料斗1经振动 给料器24的料槽输入计量 料斗8中，为使送料不至 超重且能渐趋称准,把料 槽分做成主、副两个供送 道,每个通道又各装有一 个阀门(如2),分别控制通 道内料层的厚度。在通道 的出口处还有受电磁铁4 与5控制的阀门6和7,以便 启闭。
转鼓的形式有圆柱形、 菱形等形式,也有采用齿轮轮 齿形状的。 计量腔在转鼓外缘,容腔 形状有槽形、扇形和叶轮形 等多种。 计量腔容积又有定容积 型和可调容积型两种。 (1)固定型转鼓计量机构 如图3.3所示。
图3.3 固定式转鼓计量机构示意图 1-料斗 2-转鼓机壳 3-转鼓 4-出料口
(2)可调型转鼓计量机构
图3.1 量杯式充填机构示意图
1-料斗 2-粉罩 3-量杯 4-活门
8-下粉闸门 9-粉料刮板
5-粉袋 6-闭合圆销 7-开启圆销
11-转盘主轴 12-圆盘
10-护圈
2.可调式量杯充填机
如图3.2所示。量杯是由 上、下两部分组成的。通过调 节机构组， 可以改变上下量 杯的相对位置，藉以实现容积 的微调。微调时，可以手动， 也可以自动。自动调整的信号 可以根据最终产品的重量或物 料视比重的检测获得，其精确 度一般可达2～3％左右。
例如,玻璃瓶壁厚不相等或不匀称等,就 会出现不同的容积。如果容器为非刚性瓶， 则应在容器外套一个真空密封装置，以保证 容器在抽真空或充填物料时不发生容器塌陷、 变形等现象,以达到符合要求的充填精度。
图3.9所示为气流式充填机构的 工作原理,工作时充填轮作匀速间歇 转动,当轮中量杯口与料斗对合时, 洽好配气阀也接通了真空管，物料 就被吸人量杯。当量杯转位到包装 容器上方时,量杯中的物料又被经过 配气阀输送来的压缩空气吹入容器 中去。
量杯定量的包装速度可达 300～600次／分。若与真空充 填装置相配合，既可以防止粉 尘飞扬，又可以加快落料速度， 提高包装速度。这里还应注意 使下料斗5的物流道尽可能地 短些，以使物料落入容器6的 时间减到最小，减少粉尘的飞 扬。
3.转鼓式充填机构
转鼓式充填机的定量装置， 也有人称之为“计量泵式定 量装置”。
3-7 柱塞式计量示意图
1-料斗 2-缸体 3-柱塞顶盘 4-柱塞 5-活门 6弹簧 7-柱塞推杆
6.真空与气流式充填机构
为了进一步提高计量精度或减少物料的 氧化等,可采用真空或气流式充填机构充填。 图3.8是真空充填机构的工作原理图。 充填物料时，先将容器抽真空，继而使物料 充填到容器中去。
由于容器处于真空状态下，故物料充填 到容器内时相当均匀，且空隙极小,因而计 量精度较高。显然这种型式的充填机械的缺 点则是充填物料的计量精度受着容器容积变 化的影响。
如图3.4所示，它是槽形截面可 调容腔结构的圆柱转鼓计量机构。 容腔计量容积的调整是通过螺钉改 变计量容腔塞片活门4的位置来实 现的，这个调节量相当有限，因此 它只适用于视比重变化范围较小的 调节。
若要使计量精度有较大改变时， 则需要更换转鼓。转鼓是由充填机 的传动系统带动回转的，物料靠自 重由上料口装入计量容腔，且边转 动边上料。物料在容腔中随转鼓转 到出料口而自由落入包装容器（袋 或盒中）。转鼓的转速视包装物料 及计量容腔的结构不同，可在 0.025～1m/s范围内变化。如果转 速过快，会使计量不够准确。 3.4 可调式转鼓计量机构示意图

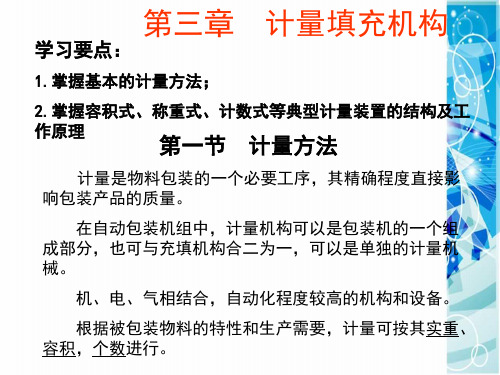

第三章 计量填充机构
学习要点：
1.掌握基本的计量方法； 2.掌握容积式、称重式、计数式等典型计量装置的结构及工 作原理
第一节
计量方法
计量是物料包装的一个必要工序，其精确程度直接影 响包装产品的质量。 在自动包装机组中，计量机构可以是包装机的一个组 成部分，也可与充填机构合二为一，可以是单独的计量机 械。 机、电、气相结合，自动化程度较高的机构和设备。 根据被包装物料的特性和生产需要，计量可按其实重、 容积，个数进行。
在众多的称量装置中，最常用的有天平秤和弹簧秤两种。根据 称重的形式不同,又分为间歇式和连续式两种。 1.间歇式称重装置
间歇式称重装置多用于低速称重充填机,它的效率甚低，常用的装 置是双杠杆阻尼秤。
如要提高包装速度,可以在秤的称量料斗下面安放一个旋转格子盘， 此格子盘将每次称重的物料等分成若干等份(如10等份),也就是说阻尼 秤一次称了10份的重量,因而包装生产率就提高了十倍。 双杠杆阻尼秤,当称量值在500～1000g时，误差可控制在0.4％以 内,所以称量精度还算较高。
第二节 典型计量充填机构
充填机构：是指将具有一定数量的被包装物料充填到 包装容器内的包装机构。 按计量的方式分类：充填机构分为容积式充填机构、 称重式充填机构和计数式充填机构三种。 按充填物的物理状态分类：则可分为粉料充填机构、 颗粒充填机构、块状充填机构、膏状充填机构、液体 灌装机构。 按充填机的功能分类：则又可分为制袋充填机、成 型充填机、仅完成充填功能的充填机等。 本节是按第一种分类法来介绍几种典型充填机的 结构原理。（GB/T4122.2-1996包装术语.机械）
一、容积式充填机构
将被包装物料按预定的容量充填至包装容器内的 充填机称容积式充填机，这类充填机适合于干料或稠 状体物料。 主要机型有：量杯式、转鼓式、螺旋式、柱塞式、 气流式、插管式及定时式等。
