步进电机功率计算和矩频率特性

N=km，m为步进电机的绕组相数，k=1或2。
转角：由脉冲数控制 转速：由脉冲频率控制
转向：由方向信号确定
步进电机的分类
可变磁阻式（VR型）:转子以软铁加工成齿状，
当定子线圈不加激磁电压时，保持转矩为零，故 其转子惯性小、响应性佳，但其容许负荷惯性并 不大。其步进角通常为15°。 永久磁铁式（PM型）：转子由永久磁铁构成， 其磁化方向为辐向磁化，无激磁时有保持转矩。 依转子材质区分，其步进角有45°、90°及 7.5°、11.25°、15°、18°等几种。 混合式（HB型）：转子由轴向磁化的磁铁制成， 磁极做成复极的形式，兼采可变磁阻式步进电机 及永久磁铁式步进电机的优点，精确度高、转矩 大、步进角度小。混合式步进电机随着相数（通 电绕组数）的增加，步进角减小，精度提高，这 种步进电机的应用最为广泛。
步进电机减速器
减速器是一种动力传达 机构，利用齿轮的速度 转换器，将电机的回转 数减速到所要的回转数， 并得到较大转矩的机构。 减速机具有减速及增加 转矩功能，用于低转速 大扭矩的传动设备。 原理：轴上的齿数少的 齿轮啮合输出轴上的大 齿轮来达到减速的目的。
手动脉冲发生器 （码盘）
不需要驱动器，直接接步进电机，多用于手动控制数控 机床的面板。
4．动作灵敏：步进电机因为加速性能优越，所以可做 到瞬时起动、停止、正反转之快速、频繁的定位动作。 5．开回路控制、不必依赖传感器定位：步进电机的控 制系统构成简单，不需要速度感应器及位置传感器就 能以输入的脉波做速度及位置的控制。也因其属开回 路控制，故最适合于短距离、高频度、高精度之定位 控制的场合下使用。 6．中低速时具备高转矩：步进电机在中低速时具有较 大的转矩，故能够较同级伺服电机提供更大的扭力输 出。 7．高信赖性：使用步进电机装置与使用离合器、减速 机及极限开关等其它装置相较，步进电机的故障及误 动作少，所以在检查及保养时也较简单容易。 8．小型、高功率：步进电机体积小、扭力大，尽管于 狭窄的空间内，仍可顺利做安装，并提供高转矩输出。

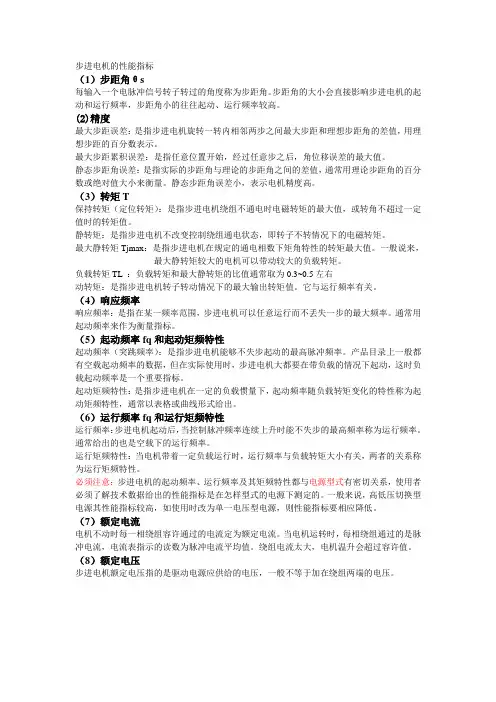

步进电机的性能指标（1）步距角θs每输入一个电脉冲信号转子转过的角度称为步距角。

步距角的大小会直接影响步进电机的起动和运行频率，步距角小的往往起动、运行频率较高。

(2)精度最大步距误差：是指步进电机旋转一转内相邻两步之间最大步距和理想步距角的差值，用理想步距的百分数表示。

最大步距累积误差：是指任意位置开始，经过任意步之后，角位移误差的最大值。

静态步距角误差：是指实际的步距角与理论的步距角之间的差值，通常用理论步距角的百分数或绝对值大小来衡量。

静态步距角误差小，表示电机精度高。

（3）转矩T保持转矩（定位转矩）：是指步进电机绕组不通电时电磁转矩的最大值，或转角不超过一定值时的转矩值。

静转矩：是指步进电机不改变控制绕组通电状态，即转子不转情况下的电磁转矩。

最大静转矩Tjmax：是指步进电机在规定的通电相数下矩角特性的转矩最大值。

一般说来，最大静转矩较大的电机可以带动较大的负载转矩。

负载转矩TL ：负载转矩和最大静转矩的比值通常取为0.3~0.5左右动转矩：是指步进电机转子转动情况下的最大输出转矩值。

它与运行频率有关。

（4）响应频率响应频率：是指在某一频率范围，步进电机可以任意运行而不丢失一步的最大频率。

通常用起动频率来作为衡量指标。

（5）起动频率fq和起动矩频特性起动频率（突跳频率）：是指步进电机能够不失步起动的最高脉冲频率。

产品目录上一般都有空载起动频率的数据，但在实际使用时，步进电机大都要在带负载的情况下起动，这时负载起动频率是一个重要指标。

起动矩频特性：是指步进电机在一定的负载惯量下，起动频率随负载转矩变化的特性称为起动矩频特性，通常以表格或曲线形式给出。

（6）运行频率fq和运行矩频特性运行频率：步进电机起动后，当控制脉冲频率连续上升时能不失步的最高频率称为运行频率。

通常给出的也是空载下的运行频率。

运行矩频特性：当电机带着一定负载运行时，运行频率与负载转矩大小有关，两者的关系称为运行矩频特性。

必须注意：步进电机的起动频率、运行频率及其矩频特性都与电源型式有密切关系，使用者必须了解技术数据给出的性能指标是在怎样型式的电源下测定的。

步进电机的计算方法
/h1 --
--
本站首页
免费课件
免费试题
整册教案
教育资讯
计划总结
英语角
幼儿教育
文书写作
海量教案
免费论文
网站地图
设为首页
收藏本站
语文科
数学科
英语科
政治科
物理科
化学科
地理科
历史科
生物科
中考备战
高考备战
高考试题
中考试题
教学论文
作文园地
教学论文
经济论文
理工论文艺术论文
医学论文
文史论文
农科论文
英语论文
课程改革
教育法规
教育管理
家长频道
您现在的位置：3edu教育网免费论文理工论文自动化论文正文3edu教育网,百万资源,完全免费,无需注册,天天更新！
步进电机的计算方法
步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。每输入一个脉冲电机转轴步进一个步距角增量。电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。sO100步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。步进电机惯量低、定位精度高、无累积误差、控制简单等特点。广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。一般地说最大静力矩Mjmax大的电机，负载力矩大。选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。但细分只能改变其分辨率，不改变其精度。精度是由电机的固有特性所决定。选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。选择步进电机需要进行以下计算：（1）计算齿轮的减速比根据所要求脉冲当量，齿轮减速比i计算如下:i=(φ.S)/(360.Δ)(1-1)式中φ---步进电机的步距角（o/脉冲）S---丝杆螺距（mm)Δ---(mm/脉冲）（2）计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。Jt=J1+（1/i2)（1-2）式中Jt---折算至电机轴上的惯量(Kg.cm.s2)J1、J2---齿轮惯量(Kg.cm.s2)Js----丝杆惯量(Kg.cm.s2)W---工作台重量（N）S---丝杆螺距（cm）（3）计算电机输出的总力矩MM=Ma+Mf+Mt（1-3）Ma=（Jm+Jt).n/T×1.02×10ˉ2（1-4）式中Ma---电机启动加速力矩（N.m)Jm、Jt---电机自身惯量与负载惯量(Kg.cm.s2)n---电机所需达到的转速（r/min）T---电机升速时间（s）Mf=(u.W.s)/(2πηi)×10ˉ2（1-5）Mf---导轨摩擦折算至电机的转矩（N.m)u---摩擦系数η---传递效率Mt=(Pt.s)/(2πηi)×10ˉ2（1-6）Mt---切削力折算至电机力矩（N.m)Pt---最大切削力（N）（4）负载起动频率估算。数控系统控制电机的启动频率与负载转矩和惯量有很大关系，其估算公式为fq=fq01/2（1-7）式中fq---带载起动频率（Hz）fq0---空载起动频率Ml---起动频率下由矩频特性决定的电机输出力矩（N.m)若负载参数无法精确确定,则可按fq=1/2fq0进行估算.（5）运行的最高频率与升速时间的计算。由于电机的输出力矩随着频率的升高而下降，因此在最高频率时，由矩频特性的输出力矩应能驱动负载，并留有足够的余量。（6）负载力矩和最大静力矩Mmax。负载力矩可按式（1-5）和式（1-6）计算，电机在最大进给速度时，由矩频特性决定的电机输出力矩要大于Mf与Mt之和，并留有余量。一般来说，Mf与Mt之和应小于（0.2～0.4)Mmax.

1.步距误差
是指空载时实测的步距角与理论的步距角之差。

它反映了步进电动机角位移的精度。

国产步进电动机的步距误差一般在±10′～±30′范围内，精度较高的步进电动机可达±2′～±5′。

2.最大静转矩
是指步进电动机在某相始终通电而处于静止不动状态时，所能承受的最大外加转矩，亦即所能输出的最大电磁转矩。

它反映了步进电动机的制动能力和低速步进运行时的负载能力。

3.启动矩频特性
是指步进电动机在有外加负载转矩时，不失步地正常启动所能接受的最大阶跃输入脉冲频率（又称启动频率）与负载转矩的对应关系。

4.启动惯频特性
是指步进电动机带动纯惯性负载启动时，启动频率与转动惯量之间的关系。

5.运行矩频特性
是指步进电动机运行时，输出转矩与输入脉冲频率的关系。

选用步进电动机时，应使实际应用的运行频率与负载转矩所对应的运行工作点位于运行矩频特性之下，才能保证步进电动机不失步地正常运行。

6.步进运行和低频振荡
当输入脉冲频率很低时，脉冲周期如大于步进电动机的过渡过程时间，步进电动机就会处于一步一停的运行状态，这种运行状态称为步进运行。

步进电动机都有一较低的固有频率，当步进运行频率或低速运行频率与该固有频率相等或接近时，就会产生共振，使步进电动机振荡不前，这种现象称为低频振荡。

避免低频振荡的现象发生采用的方法：
一种是使运行频率避开固有频率，二是前一方法不允许时，可通过调节步进电动机上的阻尼器来改变固有频率。

7.最大相电压和最大相电流
分别是指步进电动机每相绕组所允许施加的最大电源电压和流过的最大电流。
