海工高性能混凝土配合比设计

高性能混凝土配合比设计规范一、前言高性能混凝土是指具有优异性能和特殊用途的混凝土，通常用于要求极高抗压、抗弯、耐久性能的工程，如高层建筑、大型桥梁、隧道等。

高性能混凝土配合比设计规范是在混凝土配合比设计的基础上，针对高性能混凝土的特殊性能要求制定的规范。

本文将从高性能混凝土的特点、配合比设计原则、配合比设计流程、试验方法等方面详细介绍高性能混凝土配合比设计规范。

二、高性能混凝土的特点1.强度高：高性能混凝土的抗压强度一般在80MPa以上，甚至可以达到200MPa以上。

2.耐久性能好：高性能混凝土的耐久性能优于普通混凝土，如抗渗、抗冻、抗腐蚀等。

3.工作性能好：高性能混凝土的流动性好，易于施工。

4.材料要求高：高性能混凝土的材料要求高，如水泥、骨料、粉煤灰等。

三、高性能混凝土配合比设计原则1.高性能混凝土的配合比设计应根据工程要求、材料特性及施工条件等因素，综合考虑确定。

2.高性能混凝土的配合比设计应遵循最小水胶比原则，以保证混凝土的强度和耐久性。

3.高性能混凝土的配合比设计应遵循材料适应性原则，材料应具有相互协调性，以保证混凝土的均匀性和稳定性。

4.高性能混凝土的配合比设计应遵循经济性原则，以达到最佳的经济效益。

四、高性能混凝土配合比设计流程1.确定混凝土强度等级、工作性能等要求。

2.选择适当的水泥品种、骨料、粉煤灰等材料，并对其进行试验分析，确定其物理力学性能。

3.确定最小水胶比和最大骨料粒径等参数。

4.进行配合比试验，确定配合比。

5.进行混凝土的强度、流动性、耐久性等试验分析，确定配合比的可行性。

6.进行现场试验，检验混凝土的施工性、均匀性等。

7.根据试验结果和施工情况，对配合比进行调整，最终确定最佳的配合比。

五、高性能混凝土配合比设计试验方法1.材料试验：包括水泥、骨料、粉煤灰等材料的物理力学性能试验，如强度、吸水率等。

2.混凝土试验：包括强度试验、流动性试验、抗渗试验、抗冻试验、抗腐蚀试验等。

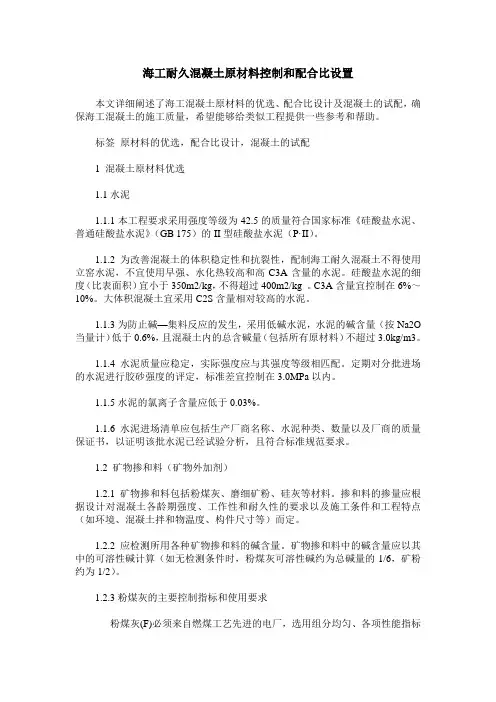

海工耐久混凝土原材料控制和配合比设置本文详细阐述了海工混凝土原材料的优选、配合比设计及混凝土的试配，确保海工混凝土的施工质量，希望能够给类似工程提供一些参考和帮助。

标签原材料的优选，配合比设计，混凝土的试配1 混凝土原材料优选1.1水泥1.1.1本工程要求采用强度等级为42.5的质量符合国家标准《硅酸盐水泥、普通硅酸盐水泥》（GB 175）的II型硅酸盐水泥（P·II）。

1.1.2为改善混凝土的体积稳定性和抗裂性，配制海工耐久混凝土不得使用立窑水泥，不宜使用早强、水化热较高和高C3A含量的水泥。

硅酸盐水泥的细度（比表面积）宜小于350m2/kg，不得超过400m2/kg 。

C3A含量宜控制在6%～10%。

大体积混凝土宜采用C2S含量相对较高的水泥。

1.1.3为防止碱—集料反应的发生，采用低碱水泥，水泥的碱含量（按Na2O 当量计）低于0.6%，且混凝土内的总含碱量（包括所有原材料）不超过3.0kg/m3。

1.1.4水泥质量应稳定，实际强度应与其强度等级相匹配。

定期对分批进场的水泥进行胶砂强度的评定，标准差宜控制在3.0MPa以内。

1.1.5水泥的氯离子含量应低于0.03%。

1.1.6 水泥进场清单应包括生产厂商名称、水泥种类、数量以及厂商的质量保证书，以证明该批水泥已经试验分析，且符合标准规范要求。

1.2 矿物掺和料（矿物外加剂）1.2.1矿物掺和料包括粉煤灰、磨细矿粉、硅灰等材料。

掺和料的掺量应根据设计对混凝土各龄期强度、工作性和耐久性的要求以及施工条件和工程特点（如环境、混凝土拌和物温度、构件尺寸等）而定。

1.2.2应检测所用各种矿物掺和料的碱含量。

矿物掺和料中的碱含量应以其中的可溶性碱计算（如无检测条件时，粉煤灰可溶性碱约为总碱量的1/6，矿粉约为1/2）。

1.2.3粉煤灰的主要控制指标和使用要求粉煤灰(F)必须来自燃煤工艺先进的电厂，选用组分均匀、各项性能指标稳定的低钙灰。

粉煤灰的品质，应首先注重烧失量和需水量比。

高性能海工混凝土配合比抗渗试验的研究青岛海湾大桥工程混凝土拟采用海工高性能混凝土。

海工高性能混凝土是以耐久性为基本要求，并用常规材料和常规工艺制造的水泥混凝土。

以坍落度评价混凝土的工作性，以抗压强度试验数据评价混凝土的物理力学性能指标，以电通量、氯离子扩散系数（自然扩散法）评价混凝土的抗氯离子渗透性能指标，以含气量间接控制混凝土的抗冻性能。

此混凝土在配比上的特点是掺加合格的矿物掺和料和高效减水剂，取用较低的水胶比和较少的水泥用量，并通过施工上的严格的质量控制，使其达到在海洋环境中具有良好的工作性、均匀性、密实性和体积稳定性。

1、工程简介青岛海湾大桥位于胶州湾北部，是国家高速公路网青岛至兰州高速公路的起点段，是青岛市交通规划中东西岸跨海通道的“一路、一桥、一隧”中的“一桥”，大桥建成后将缩短青岛至黄岛的营运里程约30km，有利于解决环胶州湾交通瓶颈问题，从而促进半岛城市群发展和胶东半岛旅游资源的开发，改善胶东半岛的投资环境，实现国民经济可持续发展。

青岛海湾大桥起于青岛侧胶州湾高速公路李村河大桥北200m处，设李村河互通与胶州湾高速相接；终于黄岛侧胶州湾高速东1km处，顺接在建的南济青线；中间设立红岛互通与拟建的红岛连接线相接。

主线全长26.707 km，其中跨海大桥长25.880km，黄岛侧接线长0.827km。

红岛连接线长1.3 km。

本项目包括沧口航道桥、红岛航道桥和大沽河航道桥、海上非通航孔桥和路上引桥、青岛、黄岛及红岛接线工程和红岛连接线，李村河互通、红岛互通以及红岛和黄岛两个收费站及管理设施。

沧口航道桥采用双塔钢箱梁斜拉桥方案，红岛航道桥采用钢箱梁独塔斜拉桥方案，大沽河航道桥采用独塔自锚式悬索桥方案。

2、配制海工耐久混凝土原则2.1 选用低水化热和较低碱含量的水泥，尽可能避免使用早强度较高的水泥和高C3A含量的水泥；2.2 选用坚固耐久、级配合格、粒形良好的洁净集料；2.3 选用高效减水剂（泵送剂），取用偏低的拌和水量；2.4 限制单方混凝土中胶凝材料的最低和最高用量，为此应特别重视混凝土集料的全级配设计以及粗集料的粒形要求；2.5 在满足单方混凝土中胶凝材料最低用量要求的前提下，尽可能降低胶凝材料中硅酸盐水泥用量；3．原材料优选及试验结果（1）水泥(PI 52.5)本工程采用强度等级不低于42.5级，且符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）标准中Ⅰ或Ⅱ型硅酸盐水泥（代号P.Ⅰ或P.Ⅱ）。

C40海工大体积混凝土配合比研究作者：付发壮来源：《西部交通科技》2023年第11期摘要：文章结合龙门大桥东锚碇基础大体积混凝土施工，研究建立在混凝土强度、氯离子扩散系数、龄期衰减系数与水胶比、矿物掺合料种类和掺量等因素之间的量化关系，综合考虑混凝土强度、耐久性、水化热、温控等性能指标要求，通过科学选取水胶比、矿物掺合料种类和掺量，研发跨海大桥抗腐蚀高性能混凝土的配合比设计技术，提出原材料优选标准与控制指标、混凝土施工质量控制方案以及混凝土耐久性质量检验技术，形成跨海大桥抗腐蚀高性能混凝土配合比设计与质量控制成套技术，解决传统技术所存在的缺陷。

关键词：锚碇；大体积；配合比；海工混凝土；双掺；温控0引言锚碇顶板采用C40大体积混凝土，对于近海的大体积混凝土而言，需增强混凝土抗氯盐侵入能力。

因此，本次锚碇混凝土采用高性能抗氯盐海工混凝土，采用粉煤灰及矿粉双掺来提高混凝土的高耐久性［1］。

本文就高氯盐条件下C40大体积海工混凝土进行了配合比研究，从混凝土的工作性、力学性和耐久性、氯离子扩散系数、温度控制等方面进行了试验研究。

1 工程概况国道G228丹东至东兴广西滨海公路龙门大桥位于钦州市钦南区龙门港镇，为广西规划建设的最长跨海大桥，是广西首座单跨超千米的特大桥，总长度为7.756 km，其中主桥为单跨双铰悬索桥。

龙门大桥东岸锚碇顶板大体积混凝土采用C40等级混凝土，顶板是高为6～8 m、直径为84.5 m的圆柱，下部与填芯混凝土接触，侧面与一期桩及二期槽接触。

本项目桥址位于沿海地区，锚碇位于岛上，地表水和地下水氯离子浓度较高，年平均气温约为24.6 ℃。

2 混凝土原材料组成与选择2.1 水泥采用的水泥为华润水泥（上思）有限公司生产的P·Ⅱ 52.5硅酸盐水泥，其密度为3.20g/cm3、比表面积为334 m2/kg、3 d抗压强度为31.4 MPa、28 d抗压强度为53.6 MPa、3 d抗折强度为6.3 MPa、28 d抗折强度为8.0 MPa、初凝为159 min、终凝为214 min、三氧化硫含量为2.62%、烧失量为2.34%、氯离子含量为0.35%、氯化镁含量为1.30%。

海工高性能混凝土配合比设计发表时间：2016-09-06T15:17:33.810Z 来源：《基层建设》2015年36期作者：林宏璋[导读] 摘要：海洋工程处于恶劣的海洋环境，具有气温高、湿度大、海水含盐度高的特点，受海水、海风、盐雾、潮汐、干湿循环等众多因素影响，工程主体的钢筋混凝土构件容易因氯离子侵蚀、化学介质侵蚀破坏等产生锈蚀，导致结构性能退化，危及结构的安全使用。

广东交通集团检测中心广东广州 510550摘要：海洋工程处于恶劣的海洋环境，具有气温高、湿度大、海水含盐度高的特点，受海水、海风、盐雾、潮汐、干湿循环等众多因素影响，工程主体的钢筋混凝土构件容易因氯离子侵蚀、化学介质侵蚀破坏等产生锈蚀，导致结构性能退化，危及结构的安全使用。

为保证结构耐久性，使工程达到120年设计使用年限的要求，海工高性能混凝土使用常规材料、常规工艺，以较低水胶比、适当掺量活性掺合料和较严格的质量控制措施制作的具有高的抗氯离子渗透性、满足结构要求的较高强度、良好的工作性以及较高体积稳定性。

关键词：跨海大桥；高性能混凝土；配合比1 高性能混凝土基本要求1.1 耐久性处于氯盐腐蚀环境的混凝土必须具有高的抗氯离子渗透性，高性能混凝土的重要特点是具有高抗氯离子渗透性和高抗渗性。

1.2 高工作性能高性能混凝土具有良好的流变学性能，高流动性，不泌水，不离析，能在正常施工条件下保证混凝土结构的密实性和均匀性，对于钢筋密集的高大结构中能自留成型，从而保证该结构的密实性。

1.3 低热低收缩、抗裂性混凝土构件尺寸越大，发生温度应力裂缝的可能性也越大。

减少混凝土的水泥用量和降低混凝土的初始温度及使用低热水泥、减少混凝土温差等措施，很大程度可避免或减少混凝土的开裂，大大提高了混凝土的耐久性能。

1.4 强度混凝土（抗压）强度是混凝土力学性能的考核指标和工程验收标准。

2 高性能混凝土对原材料的选择高性能混凝土原材料主要采用常规的原材料，因此不能对配制高性能混凝土用原材料提出太多的苛刻的要求，而应根据实际情况，对原材料提出关键性的技术要求，才具有实际意义。

海工高性能混凝土生产及施工技术要点摘要：根据《青岛海湾大桥专用施工技术规范》的规定，我们选用水胶比0.32，设计坍落度为180±20mm。

采用双掺法来提高混凝土的综合性能，掺用聚羧酸系外加剂来减少单位用水量；大量掺用掺合料来增加混凝土的密实度、改善混凝土的和易性，提高混凝土的耐久性。

关键词：高性能混凝土混凝土的耐久性abstract: according to the bay bridge in qingdao special construction technology standard “regulation, we choose water-binder ratio 0.32, design, the slump for 180 + 20 mm. adopt double mixing method to improve the comprehensive performance of concrete, mixed with together is to reduce unit admixture carboxylic acid water; a large mixed with concrete admixtures to increase the density, improving the concrete workability, improve the durability of concrete. keywords: high performance concrete durability of concrete中图分类号： tu528文献标识码：a 文章编号：青岛海湾大桥横跨胶州湾海域，海面宽阔，自然条件复杂，工程规模浩大，箱梁各部位结构均采用c50高性能混凝土，抗冻耐久性指数df：70%，混凝土氯离子扩散系数（28d）≤4×10-12m2/s（按《海港工程混凝土结构防腐蚀技术规范》附录b规定的方法测定），混凝土的水胶比≤0.35，计算变形时，混凝土弹性模量按照3.45×104mpa取值。

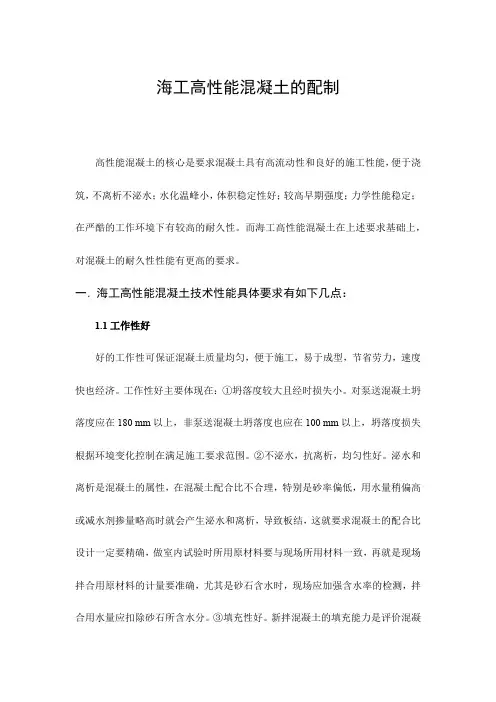

海工高性能混凝土的配制高性能混凝土的核心是要求混凝土具有高流动性和良好的施工性能，便于浇筑，不离析不泌水；水化温峰小，体积稳定性好；较高早期强度；力学性能稳定；在严酷的工作环境下有较高的耐久性。

而海工高性能混凝土在上述要求基础上，对混凝土的耐久性性能有更高的要求。

一．海工高性能混凝土技术性能具体要求有如下几点：1.1工作性好好的工作性可保证混凝土质量均匀，便于施工，易于成型，节省劳力，速度快也经济。

工作性好主要体现在：①坍落度较大且经时损失小。

对泵送混凝土坍落度应在180 mm以上，非泵送混凝土坍落度也应在100 mm以上，坍落度损失根据环境变化控制在满足施工要求范围。

②不泌水，抗离析，均匀性好。

泌水和离析是混凝土的属性，在混凝土配合比不合理，特别是砂率偏低，用水量稍偏高或减水剂掺量略高时就会产生泌水和离析，导致板结，这就要求混凝土的配合比设计一定要精确，做室内试验时所用原材料要与现场所用材料一致，再就是现场拌合用原材料的计量要准确，尤其是砂石含水时，现场应加强含水率的检测，拌合用水量应扣除砂石所含水分。

③填充性好。

新拌混凝土的填充能力是评价混凝土工作性的一项指标，它不仅评价流动中混凝土的变形能力，而且也是评价抗离析性的重要依据，新拌混凝土的填充能力取决于其变形能力和抗离析性，在低坍落度时，新拌混凝土的填充能力主要由变形能力控制，而高坍落度时主要由抗离析性控制。

变形能力和抗离析性是一对矛盾，在大坍落度时，采用复合高效减水剂提高变形能力，但抗离析性无法解决，必须要采用增稠剂（或称稳定剂）。

1.2合理的强度海工项目工期紧，任务重，施工方为提高模板周转和场地利用率，加快混凝土施工速度，缩短工期，也会片面追求施工进度，结果是需要混凝土高的早期强度，从而采用早强水泥，过早拆模及过早结束养护，新拌混凝土浇筑就位后需要有足够长的养护时间使其处于潮湿和适当温度的环境里水化，如果因抢工而过早结束养护或养护不良，使表层混凝土过早地暴露于失水的干燥环境中而得不到充分水化，就会严重损伤表层混凝土的密实性和强度性能。

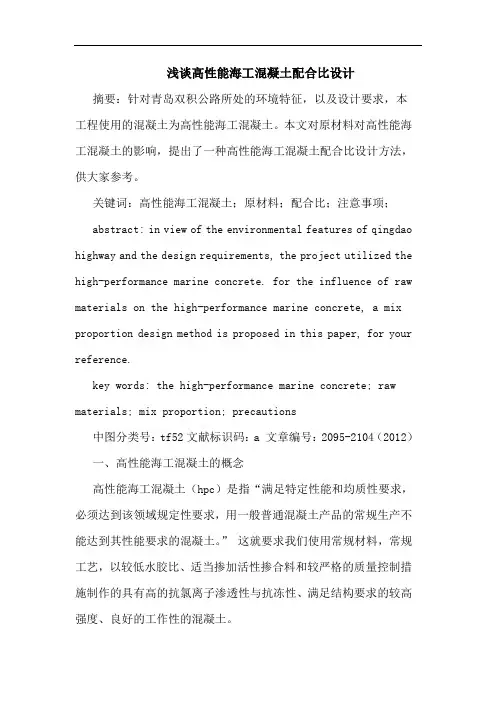

浅谈高性能海工混凝土配合比设计摘要：针对青岛双积公路所处的环境特征，以及设计要求，本工程使用的混凝土为高性能海工混凝土。

本文对原材料对高性能海工混凝土的影响，提出了一种高性能海工混凝土配合比设计方法，供大家参考。

关键词：高性能海工混凝土；原材料；配合比；注意事项；abstract: in view of the environmental features of qingdao highway and the design requirements, the project utilized the high-performance marine concrete. for the influence of raw materials on the high-performance marine concrete, a mix proportion design method is proposed in this paper, for your reference.key words: the high-performance marine concrete; raw materials; mix proportion; precautions中图分类号：tf52文献标识码：a 文章编号：2095-2104（2012）一、高性能海工混凝土的概念高性能海工混凝土（hpc）是指“满足特定性能和均质性要求，必须达到该领域规定性要求，用一般普通混凝土产品的常规生产不能达到其性能要求的混凝土。

”这就要求我们使用常规材料，常规工艺，以较低水胶比、适当掺加活性掺合料和较严格的质量控制措施制作的具有高的抗氯离子渗透性与抗冻性、满足结构要求的较高强度、良好的工作性的混凝土。

二、高性海工能混凝土的原材料的选择与控制1．细集料(1)细集料应不得使用海砂和人工砂；应选用级配良好，颗粒坚硬、强度高、耐风化的中粗河砂，(2)按细度模数(mx)将砂分组如下:粗砂 mx=3.7～3.1中砂 mx=3.0～2.3 细砂 mx=2.2～1.6高性能海工混凝土中细集料不得使用细砂，在混凝土配制时应同时考虑砂的细度模数和级配情况。

新混凝土配合比计算书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】混凝土配合比审批书C50海工高性能混凝土（大水P·水泥）配合比编号:SGGSLJ3-PHB10工程名称:丹东大东港疏港高速公路第三合同段辽宁省路桥建设集团工程检测有限公司丹东大东港疏港高速公路第三合同段工地试验室目录一、混凝土配合比报审表二、C50混凝土配合比设计计算书1、设计依据2、设计要求3、原材料4、计算过程5、试配、调整6、确定理论配合比7、每m3混凝土中碱含量、CI-含量计算；抗裂性能比、电通量试验结果统计8、强度分析三、配合比检测报告四、水泥检测报告五、粉煤灰检测报告六、细骨料检测报告七、母岩检测报告八、粗骨料检测报告九、外加剂检测报告十、拌合用水检测报告混凝土配合比报审表工程项目名称：丹东大东港疏港高速公路施工合同段：路基桥涵第三合同段编号：SGGSLJ3-PHB10C50混凝土配合比设计计算书一、设计依据Kg/m 31.《普通混凝土配合比设计规程》JGJ 55-20112.《公路桥涵施工技术规范》JTG/T F50-20113.《公路工程集料试验规程》JTG E42-20054.《公路工程水泥及水泥混凝土试验规程》JTG E30-20055.《高强高性能混凝土用矿物外加剂》6.《混凝土外加剂》GB 8076-2008；7.《普通混凝土拌合物性能试验方法标准》GB/T 50080-2002； 8.《普通混凝土力学性能试验方法标准》GB/T 50081-2002； 9.设计文件 二、设计要求（一）使用部位:绞缝、支座锚栓、桥面铺装。

（二）要求坍落度:120～160mm （三）混凝土设计强度f cu,k =50MPa 三、原材料选择：1、水泥：唐山冀东盾石水泥。

2、粉煤灰：铁岭电厂。

3、细集料：清河砂场。

细度模数M x =，表观密度：2606kg/m 3 ，含泥量：%，泥块含量：%。

C30海工混凝土简介C30海工混凝土是一种特殊用途的混凝土，常用于海洋工程中的结构构件。

根据混凝土的强度等级分类标准，C30表示该混凝土的抗压强度达到30MPa。

由于海工混凝土需要承受海洋环境中的严酷条件，其配合比、材料选择和施工工艺都具有特殊要求。

特点C30海工混凝土具有以下特点：1.抗压强度高：C30海工混凝土的抗压强度为30MPa，能够承受较大的荷载和水压。

2.耐久性好：由于海洋环境中盐碱、潮湿、氯离子等因素的影响，C30海工混凝土需要具备良好的耐久性，以延长海工结构的使用寿命。

3.抗渗性能好：海工混凝土需要具有良好的抗渗性能，以防止海水渗入混凝土内部导致腐蚀和结构破坏。

4.耐海水侵蚀：海工混凝土需要能够抵御海水侵蚀和颠簸冲刷，防止混凝土表面破损和脱落。

5.施工性能好：C30海工混凝土需要具备良好的流动性和可施工性，以便于在海洋环境中进行灌浆、抹面、浇筑等作业。

配合比设计C30海工混凝土的配合比设计是根据实际工程要求和材料性能进行综合考虑而确定的。

以下是一种常用的C30海工混凝土配合比设计：•水泥：用普通硅酸盐水泥，按照质量比例控制为1•细骨料：选择合适的石子，直径不宜超过20mm，按照质量比例控制为2•粗骨料：选择合适的鹅卵石，直径在20-40mm之间，按照质量比例控制为3•矿物掺合料：根据海工混凝土的实际工程要求选择合适的矿物掺合料，并按照质量比例适量掺入•外加剂：选择具有良好的增稠、减水和减小收缩率的外加剂，并按照使用说明添加施工工艺要求1.材料储存：水泥、骨料和矿物掺合料等材料应储存在干燥通风的仓库中，避免水分和污染物的侵入。

2.配料、搅拌：按照配合比要求，先将水泥、骨料和粗骨料等干料进行适量的预混，然后加入适量的水和外加剂，通过搅拌设备进行充分混合。

3.浇筑、振捣：将混凝土倒入模板中，采用振捣设备进行振捣，以排除混凝土中的气泡，并使其充分密实。

4.养护：施工完成后的混凝土需要进行适当的养护，通常在浇筑后覆盖湿布或喷水进行保湿养护，以防止水分的过早蒸发。

海工混凝土配合比设计及质量控制1.海工混凝土耐久性综述####跨海大桥横跨####海域，地处亚热带，四季分明，气候特征温和、湿润、多雨。

其海面宽阔，自然条件复杂，所处环境对结构腐蚀作用按分区由中等程度（C级）至极端严重程度（F级）。

在这种环境下，氯离子极易穿过砼表面渗透到钢筋，导致钢筋截面减小、砼胀裂剥落，砼结构破坏，危及建筑物的正常运行。

因此，在####大桥的建设中，必须考虑结构使用环境的侵蚀特性，制定严格的海工砼耐久性施工组织设计，强化与耐久性有关的技术条款，确保砼结构使用寿命100年。

海工砼耐久性设计应遵循以下原则：①氯盐对钢筋的腐蚀属电化学过程，受综合性多因素影响，因此，其单一的防护措施往往不能奏效，应该采取综合性措施；②海工砼的设计应执行“以防为主”的战略方针，重点在“预先设防”，就具体的技术思路而言，应考虑基本措施（加强砼自身对钢筋的保护能力）加上附加措施（一项或几项）的综合方略；③进行经济效益分析，适当增加施工期投入，可以大大减少修复费用以确保结构砼使用寿命。

目前普遍采用的海工砼耐久性基本措施包括：①采用高性能混凝土,不但提高砼密实性，而且通过大掺量复合矿粉的掺入，增加氯离子的结合量，减少有害的游离氯离子。

高性能混凝土是以耐久性为设计指标的混凝土，它的突出特点是高耐久性，与常规混凝土相比，具有独特的优越性：a、优良的工作性能。

具有较高的流动性，并能长时间保持较高的流动性、不离析、不泌水；b、高耐久性。

包括高抗渗性、高抗冻性、耐腐蚀能力好等；c、体积稳定性好。

混凝土体形变形小。

高性能混凝土最大限度提高混凝土的密实性，阻挡氯离子的渗入，减缓氯离子的扩散速度，从而延长了氯离子到达钢筋表面并达到“临界值”的时间。

在同样环境条件下，混凝土的水灰比越低和更加密实，氯离子在砼中的浓度随之明显降低，并随砼的深度的增加而衰减越快，说明混凝土密实对于减少氯离子在砼中的渗透速度是很有效的。

②增加砼保护层厚度。

文章编号：１００７－０４６Ｘ（２０１０）０３－００２９－０３应用研究金塘大桥高性能海工混凝土配合比设计及应用Design of High-Performance Marine Concrete Mix Ratio and Its applications in Jintang Bridge０ 工程概况 金塘大桥是宁波通往舟山的跨海大桥，全长　２６．５４　ｋｍ，其中跨海部分长　１８．２７　ｋｍ。

工程全线采用四车道高速公路标准建设，设计行车速度　１００　ｋｍ／ｈ，结构设计使用年限为１００　年。

Ⅰ合同段起讫桩号为　Ｋ２８＋９４８￣Ｋ３０＋７１５，全长１　７６７　ｍ，包括：东通航孔桥、金塘侧引桥、东通航孔、西侧非通航孔　６　ｍ×５０　ｍ　连续梁桥。

该工程施工气候条件恶劣，水文、地形、地质情况复杂。

环境腐蚀类型为Ⅲ类，海水氯化物引起钢筋锈蚀的近海或海洋环境，作用等级从中等程度（Ｃ　级）至极端严重程度（Ｆ　级）。

影响本工程混凝土结构耐久性最主要的问题之一就是　Ｃｌ－　渗入混凝土引起钢筋腐蚀，从而导致结构受损。

因此，本工程中所用的混凝土必须是抗离子渗透、体积稳定、抗裂性能好的耐久性海工混凝土。

１ 海工混凝土配合比主要技术性能指标及设计路线１．１ 主要技术性能指标及要求 混凝土的强度等级及氯离子扩散系数指标见表　１。

钻孔桩、承台浇筑入模坍落度为　１８０～２２０　ｍｍ　，混凝土出机后　２　ｈ　坍落度不小于　１６０　ｍｍ，混凝土初凝时间　＞　１６　ｈ；支座垫石浇筑入模坍落度为　１６０～２００　ｍｍ，混２９３／２０１０粉煤灰表 1 混凝土强度等级及氯离子扩散系数黄演忠，郑伍海，李书惠(广东省长大公路工程有限公司，广州 51144)摘 要： 高性能海工混凝土在海洋环境桥梁工程中的技术应用尚在探索阶段，通过舟山大陆连岛工程金塘跨海大桥Ⅰ合同段施 工实例，对高性能海工混凝土的桩基及承台配合比设计和施工应用进行阐述和探讨。

第23卷第1期辽宁省交通高等专科学校学报Vol.23No.1 2021年2月JOURNAL OF LIAONING PROVINCIAL COLLEGE OF COMMUNICATIONS Feb.2021文章编号：1008-3812(2021)01-014-04C35桩基海工高性能混凝土配合比设计研究王猛(广东交科检测有限公司，广东广州510426)摘要当前我国所建设的基础设施中，桥梁占据着较大部分，在国民经济中发挥着较为重要的作用。

对于桥梁结构而言，钢筋混凝土是其主要的施工材料，但在桥梁建设时混凝土结构常有缺陷存在。

混凝土结构若在运营期若受到有害介质的入侵，将会导致其设计使用寿命受到较大的影响。

为尽可能降低该种影响，本文以牛田洋特大桥为研究背景，针对其所处的复杂环境，开展了混凝土配合比进的设计优化。

主要包括：从配合比设计的角度出发，采用正交设计的方法对混凝土的坍落度以及耐久性进行分析，在此基础上优选出混凝土的最优配合比，以期提高混凝土的设计使用寿命。

关键词海工高性能混凝土；配合比设计；氯离子扩散系数中图分类号：U445.57文献标识码：A1引言在桥梁结构中，钢筋混凝土是其主要的组成部分，但其在实际建造时容易有损害出现[1~2]o 混凝土结构若在有害介质的环境服役，会使其设计使用寿命受到较大影响。

在我国沿海地区和内陆地区分布的混凝土有着不一样的破坏形式。

对于沿海和内陆地区而言，其各自的主要破坏形式分别为氯盐侵蚀和钢筋锈蚀。

沿海地区的桥梁混凝土因长期处于恶劣环境中，对其耐久性能而言，容易因不断受到氯盐的侵蚀作用而有所降低[3~6]O故对于沿海桥梁而言，混凝土的耐久性是其重点研究对象。

2工程概况牛田洋特大桥共分北岸公轨共建段、牛田洋大桥北引桥、牛田洋大桥主桥及牛田洋大桥南引桥26#~44#墩四部分，牛田洋特大桥0#~30#墩直线距离39082m，其中主桥为公轨两用钢桁梁斜拉桥，跨径布置为77.5m+166.1m+468m+166.1m+ 77.5m。

海工混凝土配合比设计海工混凝土配合比设计是指根据海洋环境的特殊要求，确定混凝土中各组分的比例和性能，以确保混凝土结构在海洋环境中具有良好的耐久性和抗海洋侵蚀能力。

本文将介绍海工混凝土配合比设计的基本原理和方法。

一、海工混凝土的特殊要求海洋环境具有高盐度、高湿度、高氯离子浓度、强风浪等特点，对混凝土结构的耐久性提出了较高的要求。

海工混凝土的配合比设计需要考虑以下几个方面：1. 抗氯离子侵蚀能力：海水中的氯离子会侵蚀混凝土结构，导致钢筋锈蚀和混凝土开裂。

因此，海工混凝土的配合比设计应采用高性能水泥、适量的矿物掺合料和合理的水灰比，以提高混凝土的抗氯离子侵蚀能力。

2. 抗风浪冲刷能力：海洋环境中的强风浪会对海工混凝土结构造成冲刷作用，降低结构的稳定性。

因此，海工混凝土的配合比设计应考虑增加混凝土的抗冲刷性能，采用适当的骨料粒径和骨料种类，以提高混凝土的抗风浪冲刷能力。

3. 抗盐水侵蚀能力：海洋环境中的高盐度会对混凝土结构产生腐蚀作用，降低结构的使用寿命。

因此，海工混凝土的配合比设计应采用低渗透性的混凝土材料，减少盐水渗透，提高混凝土的抗盐水侵蚀能力。

二、海工混凝土配合比设计的方法海工混凝土配合比设计的方法主要包括以下几个步骤：1. 确定设计强度等级：根据海工混凝土结构的使用要求和设计标准，确定混凝土的设计强度等级。

2. 确定水灰比：根据混凝土的设计强度等级和海洋环境的特殊要求，选择合适的水灰比范围。

3. 确定骨料配合比：根据混凝土的设计强度等级和海洋环境的特殊要求，确定骨料的配合比，包括骨料的种类、粒径和用量。

4. 确定掺合料配合比：根据混凝土的设计强度等级和海洋环境的特殊要求，确定掺合料的配合比，包括掺合料的种类、用量和替代部分水泥的比例。

5. 确定混凝土配合比：根据水灰比、骨料配合比和掺合料配合比，确定混凝土中水泥、骨料和掺合料的用量。

6. 检验和调整配合比：根据混凝土的设计强度等级和海洋环境的特殊要求，进行混凝土配合比的检验和调整，确保混凝土的性能满足设计要求。

海工混凝土配合比设计及质量控制1。

海工混凝土耐久性综述＃＃#＃跨海大桥横跨#＃#＃海域，地处亚热带，四季分明，气候特征温和、湿润、多雨。

其海面宽阔，自然条件复杂,所处环境对结构腐蚀作用按分区由中等程度（C级）至极端严重程度（F级).在这种环境下，氯离子极易穿过砼表面渗透到钢筋，导致钢筋截面减小、砼胀裂剥落，砼结构破坏,危及建筑物的正常运行。

因此,在＃##＃大桥的建设中，必须考虑结构使用环境的侵蚀特性，制定严格的海工砼耐久性施工组织设计,强化与耐久性有关的技术条款，确保砼结构使用寿命100年。

海工砼耐久性设计应遵循以下原则：①氯盐对钢筋的腐蚀属电化学过程，受综合性多因素影响，因此，其单一的防护措施往往不能奏效，应该采取综合性措施；②海工砼的设计应执行“以防为主”的战略方针，重点在“预先设防”，就具体的技术思路而言，应考虑基本措施（加强砼自身对钢筋的保护能力）加上附加措施（一项或几项)的综合方略；③进行经济效益分析，适当增加施工期投入，可以大大减少修复费用以确保结构砼使用寿命.目前普遍采用的海工砼耐久性基本措施包括:①采用高性能混凝土,不但提高砼密实性，而且通过大掺量复合矿粉的掺入，增加氯离子的结合量，减少有害的游离氯离子.高性能混凝土是以耐久性为设计指标的混凝土，它的突出特点是高耐久性,与常规混凝土相比，具有独特的优越性：a、优良的工作性能。

具有较高的流动性,并能长时间保持较高的流动性、不离析、不泌水；b、高耐久性。

包括高抗渗性、高抗冻性、耐腐蚀能力好等；c、体积稳定性好。

混凝土体形变形小。

高性能混凝土最大限度提高混凝土的密实性，阻挡氯离子的渗入，减缓氯离子的扩散速度，从而延长了氯离子到达钢筋表面并达到“临界值"的时间。

在同样环境条件下，混凝土的水灰比越低和更加密实，氯离子在砼中的浓度随之明显降低,并随砼的深度的增加而衰减越快，说明混凝土密实对于减少氯离子在砼中的渗透速度是很有效的。

②增加砼保护层厚度。
