空开的选型标准

文档名称 文档密级

2019-7-25 华赛机密，未经许可不得扩散 第1页, 共2页

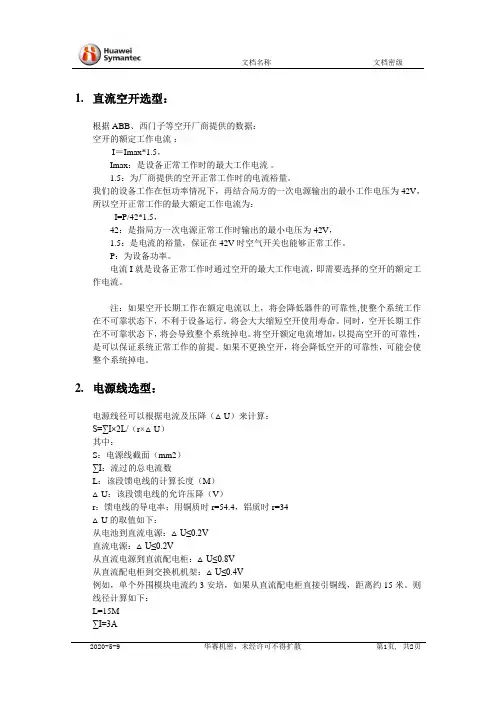

1. 直流空开选型：

根据ABB、西门子等空开厂商提供的数据：

空开的额定工作电流 ：

I＝Imax*1.5，

Imax：是设备正常工作时的最大工作电流 。

1.5：为厂商提供的空开正常工作时的电流裕量。

我们的设备工作在恒功率情况下，再结合局方的一次电源输出的最小工作电压为42V，所以空开正常工作的最大额定工作电流为：

I=P/42*1.5，

42：是指局方一次电源正常工作时输出的最小电压为42V，

1.5：是电流的裕量，保证在42V时空气开关也能够正常工作。

P：为设备功率。

电流I就是设备正常工作时通过空开的最大工作电流，即需要选择的空开的额定工作电流。

注：如果空开长期工作在额定电流以上，将会降低器件的可靠性,使整个系统工作在不可靠状态下，不利于设备运行。将会大大缩短空开使用寿命。同时，空开长期工作在不可靠状态下，将会导致整个系统掉电。将空开额定电流增加，以提高空开的可靠性，是可以保证系统正常工作的前提。如果不更换空开，将会降低空开的可靠性，可能会使整个系统掉电。

2. 电源线选型：

电源线径可以根据电流及压降（△U）来计算：

S=∑I×2L/（r×△U）

其中：

S：电源线截面（mm2）

∑I：流过的总电流数

L：该段馈电线的计算长度（M）

△U：该段馈电线的允许压降（V）

r：馈电线的导电率；用铜质时r=54.4，铝质时r=34

△U的取值如下：

从电池到直流电源：△U≤0.2V

直流电源：△U≤0.2V

从直流电源到直流配电柜：△U≤0.8V

从直流配电柜到交换机机架：△U≤0.4V

例如，单个外围模块电流约3安培，如果从直流配电柜直接引铜线，距离约15米。则线径计算如下：

L=15M

∑I=3A 文档名称 文档密级

2019-7-25 华赛机密，未经许可不得扩散 第2页, 共2页

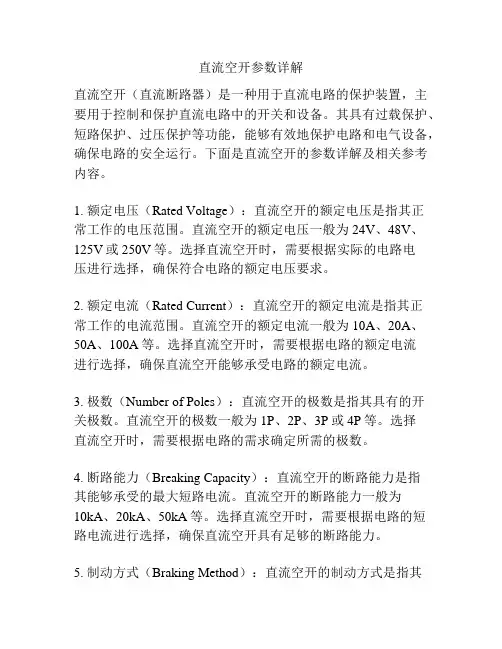

直流空开参数详解

直流空开（直流断路器）是一种用于直流电路的保护装置，主要用于控制和保护直流电路中的开关和设备。其具有过载保护、短路保护、过压保护等功能，能够有效地保护电路和电气设备，确保电路的安全运行。下面是直流空开的参数详解及相关参考内容。

1. 额定电压（Rated Voltage）：直流空开的额定电压是指其正常工作的电压范围。直流空开的额定电压一般为24V、48V、125V或250V等。选择直流空开时，需要根据实际的电路电压进行选择，确保符合电路的额定电压要求。

2. 额定电流（Rated Current）：直流空开的额定电流是指其正常工作的电流范围。直流空开的额定电流一般为10A、20A、50A、100A等。选择直流空开时，需要根据电路的额定电流进行选择，确保直流空开能够承受电路的额定电流。

3. 极数（Number of Poles）：直流空开的极数是指其具有的开关极数。直流空开的极数一般为1P、2P、3P或4P等。选择直流空开时，需要根据电路的需求确定所需的极数。

4. 断路能力（Breaking Capacity）：直流空开的断路能力是指其能够承受的最大短路电流。直流空开的断路能力一般为10kA、20kA、50kA等。选择直流空开时，需要根据电路的短路电流进行选择，确保直流空开具有足够的断路能力。

5. 制动方式（Braking Method）：直流空开的制动方式是指其能够通过何种方式切断电流。常见的制动方式包括机械制动、磁力制动、恢复制动等。

6. 耐电压（Insulation Voltage）：直流空开的耐电压是指其能够在正常工作状态下承受的最大电压。选择直流空开时，需要根据电路的工作电压确定所需的耐电压。

7. 快断性（High Speed Breaking）：直流空开的快断性是指其能够在短时间内迅速切断电流的能力。直流空开的快断性能够减少电弧产生的时间和能量，从而达到快速切断电流的目的。

电机功率如何选空开、接触器和电线

导语：知道了电动机功率，我们也就知道了电动机电流，就有了空开（断路器）、接触器和导线的选型依据。

知道了电机功率，我们也就知道了电机电流，就有了空开（断路器）、接触器和导线的选型依据。

我们一般把微型塑壳断路器叫做空开，它有两个系列，一个是动力保护型——D型，一个是照明保护型——C型；用空开在选型时，注意事项：C型选取系数是1.5-2倍，D型选取系数是1.25-1.5倍。用总制型塑壳断路器选取系数是1.15倍即可。

空开选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏；接触器：交流接触器选择是电机流的2.5倍；电线选择：是根据电流大小来选择的。

例如，一台三相异步电机，7.5KW，4极，其额定电路约为15A。

1、空开的选择：一般选用其额定电流1.5-2.5倍，电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

2、接触器的选择：根据电机功率选择合适大小就行，1.5-2.5倍,还要注意辅助触点的匹配，不要到时候买回来辅助触点不够用。交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。

3、电线的选择：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方。

接触器选型，要分清它是直接启动还是降压启动，还要看它是重负载启动还是轻负载启动；对于直接启动或者重负载启动，考虑到启动过程的冲击电流以及产品的质量的可靠性一般选择是电动机额定电流的2-2.5足可，对于降压启动，如星三角启动器，它的主接触器选择电动机额定电流即可，接星形的接触器相对可以小一级配置。

导线我们可以根据导线的安全载流量，查表求的，也可以根据经验进行估算选型，同时也要考虑铜线的最小安装线径及机械强度问题。一般我们根据电动机额定电流这样算导线的，一个KW一个平方导线，这个导线是铝芯线，折合铜芯线要降一级选择。

电机空开的选型的计算方法

电机空开选型计算方法：

一、必要参数准备

1. 电机功率：需要准确计算选用电机功率及负载特性，综合考虑潜力电机的工作条件，一般以额定的负载工况选用电机及空开。

2. 负载起动：通常采用缓冲起动或柔性起动，可降低机械结构的噪声、振动和损坏风机电机，特别是对惯性重负、热负荷较大的负载应用。

3. 工频：频率通常为50Hz或60Hz，在选型时也需考虑一定的调整及容差要求。

4. 外形尺寸：自定义，取决于机 械装置现场空间制约条件。

5. 环境条件：一般在城市内温度为20℃室内无明显潮湿，正负电压不超过5%室外的温度湿度等气候环境比城市内条件恶劣。

二、空开类型的选择

1. 低压普通开关空开：通常用于有低电压电源情况下，可选择YS系列空开，结构结实简单，安装方便、维护开销低等优点，最高工作电压为AC400V，最高脱扣触点最高可达AC760V与AC1000V。

2. 低压熔断空开：通常为YCZ熔断器，用于保护电机及系统的正常运行，可在安装完毕后与电源馈线和负载系统相连接回路中。

3. 低压熔断空开：通常为HB系列高压开关空开，最高工作电压可以达到1000V的普通高压空开，具有高强度结构设计和高强度绝缘材料构造，具有绝缘强度高、高温情况下可靠性好等优点。

三、空开参数选择

1. 空开额定电压：根据电源电压来确定，一般有220V、380V等。

2. 空开额定电流：按电机额定工作电流来确定，一般选择的空开电流大于电机额定电流。

3. 空开断路能力：需要使用空开断路能力要满足电机短时工 */
