cc2530中单⽚机的通⽤IO接⼝
cc2530中有21个输⼊/输出引脚。 这些引脚可以设置为通⽤I/O或者设置为外设I/O。(其实这⾥的外设还是不太懂到底指什么，⽹上说输⼊设备，但是通⽤I/O也可以输⼊
啊，为什么要弄外设I/O？)
其他外设I/O还可以连接到ADC,定时器，或者USART外设。
I/O端⼝的重要特点：
21个数字I/O引脚。
可配为通⽤I/O或者外设I/O。
输⼊具有上拉或者下拉的能⼒。
具有外部中断能⼒。
I/O⼝作通⽤I/O时，可组成3个端⼝。
端⼝0，1，2,分别⽤P0，P1，P2表⽰，分别有8，8，5个引脚。
关于通⽤I/O，有三个寄存器分别为：
功能寄存器（PxSEL）
⽅向寄存器（PxDIR）
配置寄存器（PxINP）
功能寄存器(PxSEL):
该寄存器的作⽤是设置端⼝的每个引脚为通⽤I/O，或者为外设I/O，复位后（寄存器的每⼀位都变为0），将对应端⼝的引脚都变
为通⽤I/O。
该寄存器有8位，每⼀位对应着相应的引脚。
例：
当P0SEL[0]=0时，P0_0引脚为通⽤I/O。
当P0SEL[1]=1时，P0_1引脚为外设I/O。
问题：P2端⼝只有5个引脚，那P2SEL的其他三位做什么？
⽅向寄存器(PxDIR):
该寄存器的作⽤是当cc2530的引脚为通⽤I/O时，设置其为输⼊或者是输出，为0的时候是输⼊，为1的时候是输出。
该寄存器有8位，每⼀位对应着相应的引脚。
例：
当P0SEL[0]=0，并且P0DIR=0时，那么P0_0为输⼊引脚。
配置寄存器(PxINP):
该寄存器的作⽤是当端⼝的引脚被⽤作通⽤I/O输⼊时，引脚设置为上拉，下拉，和三态三种操作模式，当为1的时候为上拉/下拉
模式，当为0的时候，为三态。
MSC-51单⽚机常⽤IO接⼝的设计
I/O接⼝拓展概述MCS-51单⽚机具有4个并⾏8位I/O ⼝（即P0、P1、P2、P3），原理上这4个I/O ⼝均可⽤作双向并⾏I/O接⼝，但在实际应⽤中，只有当单⽚机在不使⽤外部扩展时，才允许这4
个I/O ⼝作为⽤户I/O使⽤，但是这种情况在单⽚机应⽤系统开发中⼏乎是不可能的。在单⽚机应⽤系统开发中，需要实现单⽚机对多种外设（如键盘、显⽰器等）进⾏控制，I/O接⼝是MCS-51与外设交换数字信息的桥梁，也属于系统扩展的⼀部分。在这种情况下，可提供给⽤户使⽤的I/O ⼝只有P1 ⼝和部分P3 ⼝及作为数据总线⽤的P0 ⼝，⽽P3 ⼝在应⽤系统设计中常使⽤其第⼆功能。因此，在单⽚机的I/O ⼝不够⽤的情况
下，可以借助外部器件对I/O ⼝进⾏扩展。
I/O接⼝的功能I/O接⼝电路应满⾜以下要求：
实现和不同外设的速度匹配。⼤多数外设的速度很慢，⽆法和微秒量级的单⽚机速度相⽐。单⽚机只有在确认外设已为数据传送做好准备的前提下才能进⾏I/O操作。想知道外设是否准备好，需I/O接⼝电路与外设之间传送状态信息。
输出数据锁存。由于单⽚机⼯作速度快，数据在数据总线上保留的时间⼗分短暂，⽆法满⾜慢速外设的数据接收。I/O电路应具有数据锁存器，以保证接收设备接收。
输⼊数据三态缓冲。输⼊设备向单⽚机输⼊数据时，但数据总线上⾯可能“挂”有多个数据源，为不发⽣冲突，只允许当前时刻正在进⾏数据传送的数据源使⽤数据总线，其余的数据源应处于隔离状态。I/O端⼝的编址
在学习I/O端⼝的编址⽅法之前，⾸先要明确接⼝和端⼝的概念。在进⾏单⽚机应⽤系统设计时，通常需要多种外设，⽽这些外设要想接⼊，就需要⽤⾃⼰的接⼝和总线上的某个匹配
接⼝匹配对接，这种单⽚机与外部设备之间的I/O接⼝芯⽚就称为接⼝。⽽单⽚机在与外设进⾏通信时，要发数据到某个外设或从外设读取信息，其实就是从对应的接⼝电路中多个寄存器或缓冲器获取信息，这种具有端⼝地址的寄存器或缓冲器就称为端

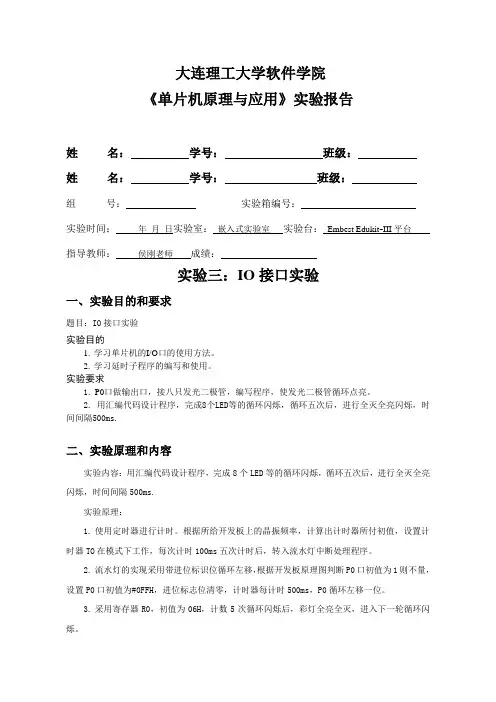

大连理工大学软件学院
《单片机原理与应用》实验报告
姓 名： 学号： 班级：
姓 名： 学号： 班级：
组 号： 实验箱编号：
实验时间： 年 月 日实验室： 嵌入式实验室 实验台： Embest Edukit-III平台_
指导教师： 侯刚老师 成绩：
实验三：IO接口实验
一、实验目的和要求
题目：IO接口实验
实验目的
1. 学习单片机的I/O口的使用方法。
2. 学习延时子程序的编写和使用。
实验要求
1. P0口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。
2. 用汇编代码设计程序，完成8个LED等的循环闪烁，循环五次后，进行全灭全亮闪烁，时间间隔500ms.
二、实验原理和内容
实验内容：用汇编代码设计程序，完成8个LED等的循环闪烁，循环五次后，进行全灭全亮闪烁，时间间隔500ms.
实验原理：
1. 使用定时器进行计时。根据所给开发板上的晶振频率，计算出计时器所付初值，设置计时器TO在模式下工作，每次计时100ms五次计时后，转入流水灯中断处理程序。
2. 流水灯的实现采用带进位标识位循环左移，根据开发板原理图判断P0口初值为1则不量，设置P0口初值为#0FFH，进位标志位清零，计时器每计时500ms，P0循环左移一位。
3. 采用寄存器R0，初值为06H，计数5次循环闪烁后，彩灯全亮全灭，进入下一轮循环闪烁。
三、主要仪器设备及软件编程环境
主要仪器：计算机编程软件，51电路开发板
编程环境：uVision2 ，progisp烧写软件
本科实验报告
课程名称： 微机原理与接口技术
姓 名： 陈肖苇
学 院： 信息与电子工程学院
专 业： 电子科学与技术
学 号： 3140104580
指导教师： 黄凯
2016年 12 月 23 日 实验报告
课程名称： 微机原理与接口技术 指导老师： 黄凯 成绩：__________________
实验名称： 单片机硬件实验一二
实验一 I/O控制实验
1. 实验目的
① 掌握基本IO输入输出操作指令；
② 熟练运用“WAVE”环境对硬件接口进行调试。
2.预习要求
① 理解51单片机IO的输入、输出控制方式；理解P0、P1、P2、P3口做为普通的IO口有何区别。
② 理解实现软件延时程序设计的延时时间估算；
③ 认真预习本节实验内容，设计出器件之间的实验连接线，自行编写程序，填写实
验报告。
3.基础型实验内容
① 8位逻辑电平显示的接口电路设计如图1-1所示，用P1口做输出口，接八位逻辑电平显示，程序功能使发光二极管从右到左轮流循环点亮。
用导线将MCS51模块的P1.0-P1.7端口依次与L0-L7小灯连接。在“WAVE”环境运行该程序，观察发光二极管显示情况。
ORG 0
LOOP: MOV A, #01H ;设置初值
MOV R2,#8 ;设置循环次数
OUTPUT: MOV P1,A
RL A ;移位，让下一盏灯亮
ACALL DELAY ;调用子程序来延迟 专业：_电子科学与技术_
姓名： 陈肖苇
学号： 3140104580
日期： 2016.12.23
