粘结钕铁硼 烧结钕铁硼 注塑钕铁硼

钕铁硼烧结工艺
钕铁硼烧结工艺是一种制备高性能永磁材料的重要工艺。

钕铁硼永磁材料具有高磁能积、高矫顽力、高抗腐蚀性等优良性能，广泛应用于电机、电子、汽车、航空航天等领域。

钕铁硼烧结工艺是将钕铁硼粉末在高温下烧结成块状材料的过程。

该工艺主要包括粉末制备、混合、压制、烧结和后处理等步骤。

钕铁硼粉末的制备是制备高性能永磁材料的关键。

目前，常用的制备方法有气相反应法、溶胶-凝胶法、机械合金化法等。

其中，气相反应法是制备高性能永磁材料的主要方法，其制备的钕铁硼粉末具有高纯度、均匀性好等优点。

将制备好的钕铁硼粉末进行混合，以保证材料的均匀性。

混合时需要控制粉末的比例和混合时间，以确保混合均匀。

然后，将混合好的钕铁硼粉末进行压制，制成所需形状的坯体。

压制时需要控制压力和温度，以确保坯体的密度和形状。

接着，将压制好的坯体进行烧结，使其形成致密的永磁材料。

烧结时需要控制温度、气氛和时间等参数，以确保材料的致密性和磁性能。

对烧结好的永磁材料进行后处理，包括磨削、磁化、涂层等步骤，以提高材料的性能和使用寿命。

钕铁硼烧结工艺是制备高性能永磁材料的重要工艺，其制备的钕铁硼永磁材料具有高磁能积、高矫顽力、高抗腐蚀性等优良性能，广泛应用于电机、电子、汽车、航空航天等领域。

最强磁力的钕铁硼磁铁：生产原料及生产加工工艺与尺寸精度钕铁硼磁铁可分为粘结钕铁硼和烧结钕铁硼两种。

粘结实际上就是注塑成型，而烧结是抽真空通过高温加热成型！钕铁硼磁铁为至目前为止具有最强磁力的永久磁铁。

材料牌号有N35-N52；各种形状可按具体要求加工：圆形，方块，打孔，磁瓦，磁棒，凸型，梯形等；尽管有这些优点，但是表面容易生锈，所以通常需要作一些保护性表面处理：镀镍，镀锌，镀金，镀环氧树脂等。

普通钕铁硼磁铁的适用的环境温度是80度以下，但也有几种能耐200度高温的。

主要应用于电子、电器、包装、电机、玩具、皮具、汽车机械等。

生产钕铁硼磁铁的主要原材料有稀土金属钕、稀土金属镨、纯铁、铝、硼铁合金以及其他稀土原料。

钕铁硼磁铁的生产工艺，通俗的讲，是这样的：把材料混合熔炼，然后把炼好的金属块破碎成小颗粒。

把小颗粒放到模具里压制成型。

然后烧结。

烧结出来的，就是毛坯。

形状，一般都是方块的，或者圆柱的。

以方块为例，尺寸一般集中在长宽2英寸，厚度1-1.5英寸左右，厚度，就是充磁方向（高性能磁体都是有取向的，因此有充磁方向）。

然后，根据实际需要，把毛坯切割成需要的尺寸和形状。

切好的磁铁，倒角，清洗后，电镀，充磁，就可以了。

钕铁硼的加工：基本上有两种：切片机切或者线切割切。

切片机，是一把厚度0.3mm左右的金刚石内孔切刀片，按要求把磁铁切割成需要的尺寸。

但是这个方法，只适合于简单的方块形状和圆柱形状。

由于是内孔切割，因此磁铁的尺寸不能太大，否则无法放到刀片里面去。

另外一个方法是线切割。

一般用来切割瓦片，和大尺寸的产品。

打孔：小孔，一般是用振动金刚石砂轮钻头钻出来的。

大孔，采用套孔的方式，这样可以节省材料费。

钕铁硼产品的尺寸精度，比较经济的，是在（+/-）0.05mm左右。

其实，现有的加工手段，完全可以达到（+/-）0.01的精度。

但是，由于钕铁硼一般都是需要进行电镀涂装的，电镀前需要进行清洗。

这个材料的耐腐蚀性非常差，酸洗的过程，就会把尺寸精度清洗掉。

磁易购：这样解释钕铁硼，我第一次见先来看看百度百科是怎样定义钕铁硼磁铁的？钕铁硼磁铁可分为粘结钕铁硼和烧结钕铁硼两种。

粘结实际上就是注塑成型，而烧结是抽真空通过高温加热成型！钕铁硼磁铁为至目前为止具有最强磁力的永久磁铁。

材料牌号有N35-N52；各种形状可按具体要求加工：圆形，方块，打孔，磁瓦，磁棒，凸型，梯形等；尽管有这些优点，但是表面容易生锈，所以通常需要作一些保护性表面处理：镀镍，镀锌，镀金，镀环氧树脂等。

普通钕铁硼磁铁的适用的环境温度是80度以下，但也有几种能耐200度高温的。

主要应用于电子、电器、包装、电机、玩具、皮具、汽车机械等。

再来看看我们是怎样定义的？今天，磁易购小慈给大家分享一个“不一样的”钕铁硼，讲诉钕铁硼的【前世今生】。

一、稀土元素1、稀土元素有17种，分别表示如下：钪(Sc) 钇(Y) 镧(Ca) 铈(Ce) 镨(Pr)钕(Nd)钷(Pm) 钐(Sm) 铕(Eu) 钆(Gd)铽(Tb) 镝(Dy) 钬(Ho) 铒(Er) 铥(Tm)镱(Yb) 镥(Lu)在钕铁硼产品中常用的稀土金属有钕、镨、镝、铽、钆、钬2、稀土金属是活泼金属稀土金属的化学活泼性处于碱金属(锂、钠)和碱土金属(镁、钙)之间，在一定的条件下(钠很活泼只能保存在煤油中)会产生下列反应，并产生大量的热量，热量的提供进一步促进反应的进行，如：2Nd + 3O2 2Nd2U3 +Q2Nd +6H2O 2Nd(OH)3 +3H2 +QNd2O3+3H2O 2Nd(OH)3 +Q从上述方程式可以看出在生产钕铁硼时要进行防氧化、防受潮,其中防受潮很关键,在潮湿天和下雨天各车间应充分注意防受潮。

3、稀土金属的分布据资料统计，中国的内蒙、江西、浙江、广东、福建、广西、湖南等地都发现了稀土。

由于存在的状态不同，内蒙的包头稀土是氟碳铈镧矿形式存在而且是以轻稀土为主(钕前面的稀土)，而江西等是离子型矿形式存在以中重稀土为主。

世界的稀土大部分在中国，中国约占了世界稀土的80%，而中国的80%在内蒙的包头。

钕铁硼介绍：诞生于八十年代初的第三代稀土永磁材料--钕铁硼，是当今世界上磁性最强的永磁材料，可分为烧结钕铁硼磁性材料和粘结钕铁硼磁性材料。

与烧结钕铁硼磁性材料相比，粘结钕铁硼磁性材料具有一次成形，多极取向的特点；主要应用于微电机上。

钕铁硼永磁体以其优异的性能、丰富的原料、合理的价格正得以迅猛的发展和广泛的应用。

其主要应用在微特电机、永磁仪表、电子工业、汽车工业、石油化工、核磁共振装置、音响器材、磁悬浮系统、磁性传动机构和磁疗设备等方面。

钕铁硼磁铁容易生锈、氧化，所以对钕铁硼磁铁，其表面通常需作电镀处理，如镀锌、镍、银、金等，也可以做磷化处理或喷环氧树脂来减慢其氧化速度。

钕铁硼的其他物理特性：Br 温度系数-0.11%/°C密度7.4g/cm3韦氏温度600Hv拉伸温度8.0kg/mm2比热0.12k Cak(kg°C)弹性模量 1.6x1011N/m2横向变形系数0.24居里温度310-340°C电阻率144Ω.cm挠曲强度25kg/mm2热膨胀系数4x10-6/°C导热系数7.7cal/m.h.°C刚度0.64N/m2压缩率9.8x10-12m2/NiHc温度系数-0.60%/°C表面处理：镀锌、镍、锡、金、银、磷化处理、环氧树脂喷涂特性：钕铁硼永磁材料是以金属间化合物Nd2Fe14B为基础的永磁材料。

钕铁硼具有极高的磁能积和矫力，同时高能量密度的优点使钕铁硼永磁材料在现代工业和电子技术中获得了广泛应用，从而使仪器仪表、电声电机、磁选磁化等设备的小型化、轻量化、薄型化成为可能。

材质特点：钕铁硼的优点是性价比高，具良好的机械特性；不足之处在于居里温度点低，温度特性差，且易于粉化腐蚀，必须通过调整其化学成分和采取表面处理方法使之得以改进，才能达到实际应用的要求。

制造工艺：钕铁硼的制造采用粉末冶金工艺。

工艺流程：配料→ 熔炼制锭→ 制粉→ 压型→ 烧结回火→ 磁性检测→ 磨加工→ 销切加工→ 电镀→ 成品。

烧结钕铁硼粘胶的作用概述说明以及解释1. 引言1.1 概述烧结钕铁硼粘胶是一种在电机制造领域广泛应用的材料，在许多其他行业也具有重要作用。

通过混合粉末和添加特定成分，烧结钕铁硼粘胶可以制备出高性能的磁性材料，具有良好的力学强度和磁性能。

1.2 文章结构本文将以以下方式组织：首先，我们将介绍烧结钕铁硼粘胶及其制备过程；接着，我们将详细探讨该材料在电机制造领域的应用案例，并概述其在其他行业中的应用情况；然后，我们将解释烧结钕铁硼粘胶的作用机理和效果，从分子级别对其进行解析和分析，并阐明其对硬磁性能和其他物理特性的影响；最后，我们将总结该粘胶的重要作用和意义，并展望其未来发展前景，并提出改进工艺或技术的建议。

1.3 目的本文旨在全面介绍烧结钕铁硼粘胶及其作用机理，在此基础上探讨其实际应用中的意义和价值，为相关领域的研究人员和工程师提供参考和指导。

同时，通过对烧结钕铁硼粘胶未来发展前景的展望，可以促进该材料在更多领域的应用推广，并为其相关工艺或技术改进提供启示。

2. 烧结钕铁硼粘胶的作用：2.1 什么是烧结钕铁硼粘胶烧结钕铁硼粘胶是一种在磁性材料加工中广泛使用的黏合剂。

它由高分子聚合物、溶剂和特定的填料组成。

该粘胶主要用于将钕铁硼磁体中不同形状和尺寸的磁粉颗粒黏合在一起，并且能够抵抗高温和腐蚀。

2.2 烧结钕铁硼粘胶的生产过程及原理烧结钕铁硼粘胶的生产过程包括溶剂混合、高分子聚合物与填料混合、搅拌和除泡等步骤。

首先，选择适当的溶剂并与高分子聚合物相溶，然后将所需填料添加到溶液中，使其均匀分散。

接下来，通过搅拌和除泡处理来排除气泡并提供充足的流动性。

最后，将得到的黏稠液体通过喷涂、刷涂或浸渍等方式应用到待黏合材料上，并在一定温度和压力下进行固化。

2.3 烧结钕铁硼粘胶在实际应用中的作用和意义烧结钕铁硼粘胶在磁体制造中起着关键的作用。

它具有以下几个方面的重要作用和意义：首先，烧结钕铁硼粘胶可以将磁性颗粒牢固地黏合在一起，形成坚固的磁体。

粘结钕铁硼的4种制造工艺介绍-卡瑞奇钕铁硼强磁是所有磁铁类型中的一种，属于稀土永磁材料。

其生产工艺也大有不同，所以本篇文章小编给大家要说是粘结钕铁硼生产制造工艺。

粘接钕铁硼磁体的粘接工艺是磁铁制备的重要环节，有4种生产方式。

粘结钕铁硼磁铁一、压延成型将磁粉和粘接剂按体积比约7：3的比例均匀混合，轧成所需要的厚度然后经过固话处理制造成成品，一般使用乙烯类数值和丁晴橡胶来作为粘接剂，来粘接以铁氧体或者部分和少量钕铁硼。

一般不需要表面处理，用贴膜保护或装修，钕铁硼所需求镀镍。

二、注射成型将磁粉与粘接剂混合，经加热混炼、早粒、干燥、然后螺旋式导杆送到加热室加热，注射到模腔成型，冷却后即得成品。

一般使用尼龙6、聚酰胺、聚酯和pvc等加入量为20%~30%（体积分数），配合上形状复杂的刚性粘接永磁体。

铁氧体、钐钴磁体及钕铁硼磁体后，不需要表面处理。

三、挤压成型与注射成型法基本相同，唯一区别是讲加热后粒料通过一个空洞挤压入模具中连续成型。

一样使用尼龙6、聚酰胺、聚酯和聚乙烯，生产其它工艺较难实现的薄片薄壁圆筒或环状较长的磁体，如铁氧体、钐钴磁体以及钕铁硼磁体。

四、模压成型将磁粉和粘接剂按照比例混合，经过造粒并加入一定量的偶联剂，在模具中压制成型，于120°~150°固化，最终得到成品。

使用固性环氧类数值或酚醛类树脂，加入量1%~5%，可按较大尺寸和形状简单的粘接永磁体一般采用阴极电泳、喷涂、蒸镀及其他方法进行涂层保护。

粘结钕铁硼磁体的成型工艺基本上可以分为四种。

其中最常用的是注射成型和模压成型。

粘结钕铁硼和烧结的区别在哪里？烧结钕铁硼这个是粉末冶金工艺一般称NdFeB，材质本身很硬，硬度约为560-580Hv，但是相当脆。

密度在7.4-7.6克/立方厘米左右具备高抗退磁性，但是温度稳定性一般，根据性能等级不同，最高工作温度在80-250摄氏度之间如果没电镀或涂层，材料的抗腐蚀能力很差，极易氧化。

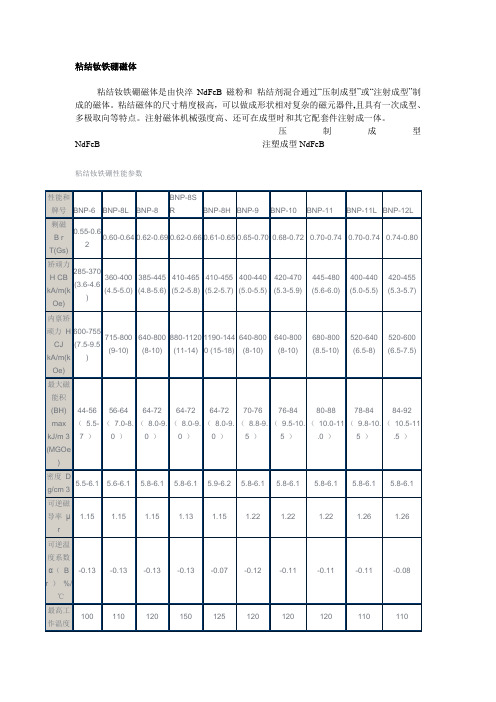

粘结钕铁硼磁体
粘结钕铁硼磁体是由快淬NdFeB磁粉和粘结剂混合通过“压制成型”或“注射成型”制成的磁体。

粘结磁体的尺寸精度极高，可以做成形状相对复杂的磁元器件,且具有一次成型、多极取向等特点。

注射磁体机械强度高、还可在成型时和其它配套件注射成一体。

压制成型NdFeB 注塑成型NdFeB
粘结钕铁硼性能参数
注塑成型NdFeB磁性能和物理特性
铝镍钴永磁
烧结铝镍钴铸造铝镍钴
铝镍钴永磁是由金属铝、镍、钴、铁和其他微量金属元素构成的合金磁体，可通过烧结和铸造两种不同的工艺进行生产。

它有着非常好的抗腐蚀和耐高温性能，主要应用于一些精密仪器。

压制—烧结—热处理—磨加工—检验和包装
砂模制作—熔炼—热处理—磨加工—检验和包装
钐钴磁体
钐钴主要由金属钐、钴、铁和其他一些微量元素构成的一种高性能永久磁体，其最高工作温度可达 300 摄氏度，同时具有很强的抗腐蚀和抗氧化能力，可用于航空航天等领域。

磁组件产品
韵升组件产品广泛应用电机、传感器、汽车、消费电子及民用领域。

粘结钕铁硼工艺流程
《粘结钕铁硼工艺流程》
粘结钕铁硼磁体是一种应用广泛的永磁材料，具有良好的磁性能和机械性能，因此在诸多领域得到了广泛的应用。

粘结钕铁硼磁体的制造工艺流程对于其性能和品质具有至关重要的作用。

粘结钕铁硼磁体的制造工艺流程主要包括原料准备、粉末混合、成型、烧结和表面处理等环节。

首先是原料准备，粘结钕铁硼磁体的原料主要包括永磁粉、粘结剂和添加剂。

原料的选择和配比对于最终产品的性能起着决定性的作用。

然后是粉末混合，将各种原料进行混合均匀，以确保磁体的均匀性和稳定性。

接下来是成型，将混合后的粉末以一定的压力和温度进行成型，通常采用注射成型或挤压成型的工艺。

成型后的产品需要进行烧结处理，这是整个工艺流程中最为关键的一步。

烧结工艺能够使得粘结钕铁硼磁体获得优良的磁性能，也能够提高其机械性能和稳定性。

最后是表面处理，通过镀层或喷涂等方式对粘结钕铁硼磁体进行表面处理，以提高其抗腐蚀性能和耐磨性能。

通过以上工艺流程，可以制备出性能稳定、品质优良的粘结钕铁硼磁体。

不过需要注意的是，粘结钕铁硼磁体的制造工艺是一个复杂的过程，需要严格控制每一个环节，以确保产品的最终性能和品质。

同时，随着新材料和新工艺的不断涌现，粘结钕铁硼磁体的工艺流程也在不断地更新和完善，以满足市场对于粘结钕铁硼磁体的不断增长的需求。

烧结钕铁硼烧结钕铁硼性能参数：牌号Br mT (kGs) Hcb kA/m (kOe) Hcj kA/m (kOe)(BH)max kJ/m3(MGOe)最高工作温度(Tw)N27 1030-1080(10.3-10.8) ≥ 796( ≥ 10.0) ≥ 955( ≥ 12) 199-231(25-29) 80 ℃N30 1080-1130(10.8-11.3) ≥ 796( ≥ 10.0) ≥ 955( ≥ 12) 223-247(28-31) 80 ℃N33 1130-1170(11.3-11.7) ≥ 836 ( ≥ 10.5) ≥ 955( ≥ 12) 247-271(31-34) 80 ℃N35 1170-1220(11.7-12.2) ≥ 868( ≥ 10.9) ≥ 955( ≥ 12) 263-287(33-36) 80 ℃N38 1220-1250(12.2-12.5) ≥ 899( ≥ 11.3) ≥ 955( ≥ 12) 287-310(36-39) 80 ℃N40 1250-1280(12.5-12.8) ≥ 907( ≥ 11.4) ≥ 955 ( ≥ 12) 302-326(38-41) 80 ℃N42 1280-1320(12.8-13.2) ≥ 915( ≥ 11.5) ≥ 955( ≥ 12) 318-342(40-43) 80 ℃N45 1320-1380(13.2-13.8) ≥ 923( ≥ 11.6) ≥ 955 ( ≥ 12) 342-366(43-46) 80 ℃N48 1380-1420(13.8-14.2) ≥ 923( ≥ 11.6) ≥ 876( ≥ 12) 366-390(46-49) 80 ℃N50 1400-1450(14.0-14.5) ≥ 796( ≥ 10.0) ≥ 876( ≥ 11) 382-406(48-51) 60 ℃N52 1430-1480(14.3-14.8) ≥ 796( ≥ 10.0) ≥ 876( ≥ 11) 398-422(50-53) 60 ℃30M 1080-1130(10.8-11.3) ≥ 796( ≥ 10.0) ≥ 1114 ( ≥ 14) 223-247(28-31) 100 ℃33M 1130-1170(11.3-11.7) ≥ 836( ≥ 10.5) ≥ 1114( ≥ 14) 247-263(31-33) 100 ℃35M 1170-1220(11.7-12.2) ≥ 868( ≥ 10.9) ≥ 1114( ≥ 14) 263-287(33-36) 100 ℃38M 1220-1250(12.2-12.5) ≥ 899( ≥ 11.3) ≥ 1114( ≥ 14) 287-310(36-39) 100 ℃40M 1250-1280(12.5-12.8) ≥ 923( ≥ 11.6) ≥ 1114( ≥ 14) 302-326(38-41) 100 ℃42M 1280-1320(12.8-13.2) ≥ 955( ≥ 12.0) ≥ 1114( ≥ 14) 318-342(40-43) 100 ℃45M 1320-1380(13.2-13.8) ≥ 995( ≥ 12.5) ≥ 1114 ( ≥ 14) 342-366 (43-46) 100 ℃48M 1360-1430(13.6-14.3) ≥ 1027( ≥ 12.9) ≥ 1114( ≥ 14) 366-390(46-49) 100 ℃50M 1400-1450(14.0-14.5) ≥ 1033 ( ≥ 13.0) ≥ 1114( ≥ 14) 382-406(48-51) 100 ℃30H 1080-1130(10.8-11.3) ≥ 796 ( ≥ 10.0) ≥ 1353(≥ 17) 223-247(28-31) 120 ℃33H 1130-1170(11.3-11.7) ≥ 836 ( ≥ 10.5) ≥ 1353( ≥ 17) 247-271(31-34) 120 ℃35H 1170-1220(11.7-12.2) ≥ 868 ( ≥ 10.9) ≥ 1353( ≥ 17) 263-287(33-36) 120 ℃38H 1220-1250(12.2-12.5) ≥ 899 ( ≥ 11.3) ≥ 1353 ( ≥ 17)287-310(36-39) 120 ℃40H 1250-1280(12.5-12.8) ≥ 923( ≥ 11.6) ≥ 1353( ≥ 17) 302-326(38-41) 120 ℃42H 1280-1320(12.8-13.2) ≥ 955 ( ≥ 12.0) ≥ 1353( ≥ 17) 318-342(40-43) 120 ℃45H 1300-1360(13-13.6) ≥ 963( ≥ 12.1) ≥ 1353 ( ≥ 17) 326-358(43-46) 120 ℃48H 1370-1430(13.7-14.3) ≥ 995( ≥ 12.5) ≥ 1353( ≥ 17) 366-390(46-49) 120 ℃30SH 1080-1130(10.8-11.3) ≥ 804( ≥ 10.1) ≥ 1592( ≥ 20) 223-247(28-31) 150 ℃性能曲线粘结钕铁硼磁体粘结钕铁硼磁体是由快淬NdFeB磁粉和粘结剂混合通过“压制成型”或“注射成型”制成的磁体。

磁学名词解释及各种磁性材料讲结关于钕铁硼永磁体常用的衡量指标有以下四种：剩磁（Br）单位为特斯拉（T）和高斯（Gs）1T=100Gs剩磁将一个磁体在外磁场的作用下充磁到技术饱和后撤消外磁场，此时磁体表现的磁感应强度我们称之为剩磁。

它表示磁体所能提供的最大的磁通值。

从退磁曲线上可见，它对应于气隙为零时的情况，故在实际磁路中没有多少实际的用处。

钕铁硼的剩磁一般是11500高斯以上。

磁感矫顽力（Hcb）单位是奥斯特（Oe）或安/米（A/m）1A/m=79.6Oe磁体在反向充磁时，使磁感应强度降为零所需反向磁场强度的值称之为磁感矫顽力（Hcb）。

但此时磁体的磁化强度并不为零，只是所加的反向磁场与磁体的磁化强度作用相互抵消。

（对外磁感应强度表现为零）此时若撤消外磁场，磁体仍具有一定的磁性能。

钕铁硼的矫顽力一般是100Oe以上。

内禀矫顽力（Hcj）单位为奥斯特（Oe）或安/米（A/m）使磁体的磁化强度降为零所需施加的反向磁场强度，我们称之为内禀矫顽力。

内禀矫顽力是衡量磁体抗退磁能力的一个物理量，是表示材料中的磁化强度M退到零的矫顽力。

在磁体使用中，磁体矫顽力越高，温度稳定性越好。

磁能积(（BH）max )单位为兆高·奥（MGOe）或焦/米3（J/m3）退磁曲线上任何一点的B和H的乘积既BH我们称为磁能积,而B×H的最大值称之为最大磁能积，为退磁曲线上的D点。

磁能积是恒量磁体所储存能量大小的重要参数之一。

在磁体使用时对应于一定能量的磁体，要求磁体的体积尽可能小。

各向同性磁体：任何方向磁性能都相同的磁体。

各向同性磁体可以任意方向多极充磁。

粘结钕铁硼是各向同性磁体。

各向异性磁体：不同方向上磁性能会有不同；且存在一个方向，在该方向取向时所得磁性能最高的磁体。

烧结钕铁硼永磁体是各向异性磁体。

烧结钕铁硼只能平面轴向多极充磁，粘结钕铁硼可以任意方向多极充磁。

在回转体物体中存在两种方向；轴向和径向。

轴向移动就是沿着回转体长度方向的运动（轴向位移、轴向串动）。

粘结钕铁硼磁体粘结钕铁硼磁体是由快淬NdFeB磁粉和粘结剂混合通过“压制成型”或“注射成型”制成的磁体。

粘结磁体的尺寸精度极高，可以做成形状相对复杂的磁元器件,且具有一次成型、多极取向等特点。

注射磁体机械强度高、还可在成型时和其它配套件注射成一体。

压制成型NdFeB 注塑成型NdFeB粘结钕铁硼性能参数性能和牌号BNP-6 BNP-8L BNP-8 BNP-8SR BNP-8H BNP-9 BNP-10 BNP-11 BNP-11L BNP-12L剩磁B r T(Gs) 0.55-0.620.60-0.64 0.62-0.69 0.62-0.66 0.61-0.65 0.65-0.70 0.68-0.72 0.70-0.74 0.70-0.74 0.74-0.80矫顽力H CB kA/m(k Oe) 285-370(3.6-4.6)360-400(4.5-5.0)385-445(4.8-5.6)410-465(5.2-5.8)410-455(5.2-5.7)400-440(5.0-5.5)420-470(5.3-5.9)445-480(5.6-6.0)400-440(5.0-5.5)420-455(5.3-5.7)内禀矫顽力H CJ kA/m(k Oe) 600-755(7.5-9.5)715-800(9-10)640-800(8-10)880-1120(11-14)1190-1440 (15-18)640-800(8-10)640-800(8-10)680-800(8.5-10)520-640(6.5-8)520-600(6.5-7.5)最大磁能积(BH) max44-56（ 5.5-7 ）56-64（7.0-8.0 ）64-72（8.0-9.0 ）64-72（8.0-9.0 ）64-72（8.0-9.0 ）70-76（8.8-9.5 ）76-84（9.5-10.5 ）80-88（10.0-11.0 ）78-84（9.8-10.5 ）84-92（10.5-11.5 ）注塑成型NdFeB磁性能和物理特性铝镍钴永磁烧结铝镍钴铸造铝镍钴铝镍钴永磁是由金属铝、镍、钴、铁和其他微量金属元素构成的合金磁体，可通过烧结和铸造两种不同的工艺进行生产。

中国高性能钕铁硼行业分类、需求量预测及发展壁垒分析磁性材料是电力电子、新能源、交通、国防军工等现代工业的关键基础功能材料，按照其磁化的难易程度，一般分为软磁材料及硬磁材料。

软磁材料的功能主要是导磁、电磁能量的转换与传输。

硬磁材料又称永磁材料，一种磁化即能保持恒定磁性的材料。

现在所应用的永磁材料主要经历了金属永磁、铁氧体和稀土永磁三个阶段，其中稀土永磁材料是目前磁性最好、发展最快的永磁材料。

稀土永磁材料是指稀土元素RE（铈Sm、钕Nd、钐Sm）和过度族金属元素TM（铁Fe，钴Co）形成的合金经一定的工艺制成的永磁材料，是对相关产品性能、效率提升较为明显的重要基础材料，在战略性新兴产业中应用量较大，目前也已成为稀土新材料中最大的消费领域。

一、钕铁硼分类钕铁硼合金是目前性能最好的稀土永磁材料。

稀土永磁材料至今已有两大类、三代产品。

第一大类是稀土-钴合金系（RE-Co永磁），包括第一代SmCo5和第二代Sm2Co17合金，均是以金属钴为基的永磁材料合金，但由于原材料昂贵，受到资源和价格的限制，主要应用与高端领域。

第二大类是钕铁硼合金（即Nd-Fe-B系永磁），1983年由日本和美国同时发现，称为第三代永磁材料，由大量的钕、铁、硼三种元素构成，其中钕元素的占比在25%-35%，铁元素占比65%-75%，硼占比1%左右。

当Nd原子和Fe原子分别被不同的RE原子和其他金属原子所取代可发展成多种成分不同、磁性能不同的RE-Fe-B系永磁材料。

目前第四代铁氮（碳）永磁体，尚处于研发阶段。

在已有的三代稀土永磁材料中，钕铁硼具有体积小、重量轻、磁性强等特点，由于原料易得、价格便宜的优点，发展极为迅速。

烧结钕铁硼是产量最高、应用最广泛的钕铁硼磁材。

按照制造工艺的不同，钕铁硼磁材可分为烧结、粘结和热压三类，其在性能和应用上各具特色，下游应用领域重叠范围比较少，相互之间起到功能互补而非替代或挤占的作用。

其中烧结钕铁硼是目前产量最高、应用最广泛的稀土永磁材料，占比约超过90%，大部分中国钕铁硼磁材制造商主要生产烧结钕铁硼磁材。

《钐铁氮、粘结钕铁硼和烧结钕铁硼的深度探讨》在当今科技发展日新月异的时代，稀土永磁材料在电力、电子、军工、汽车等领域的应用越发广泛，其中钐铁氮、粘结钕铁硼和烧结钕铁硼等材料更是备受瞩目。

本文将就这三类稀土永磁材料进行一次全面深入的探讨，旨在帮助读者更全面地了解它们的特性、应用和发展前景。

1. 钐铁氮钐铁氮是一种典型的稀土永磁材料，其具有优异的磁性能和热稳定性，被广泛应用于电机、发电机、传感器等领域。

它的主要特点在于高磁能积和良好的磁温稳定性，是目前永磁材料中的佼佼者。

另外，钐铁氮在高温下依然能保持较高的磁性能，这为其在汽车发动机、风力发电等高温环境下的应用提供了可能。

2. 粘结钕铁硼粘结钕铁硼是钕铁硼永磁材料的一种，其具有较高的磁能积和矫顽力，是目前商业化应用最为广泛的永磁材料之一。

与传统的铸态钕铁硼相比，粘结钕铁硼不仅具有更高的磁性能，而且其成型加工更加方便灵活，可以制成各种形状和尺寸的磁铁。

粘结钕铁硼在电机、仪器仪表、声学器件等领域具有广泛的应用前景。

3. 烧结钕铁硼烧结钕铁硼是目前永磁材料中性能最为优越的一种，其具有极高的磁能积、较高的矫顽力和良好的抗腐蚀性能。

这使得烧结钕铁硼在各种高端领域中得到广泛应用，尤其是在汽车领域的电动汽车、混合动力车、轮辐电机等方面。

与此烧结钕铁硼也在医疗设备、航空航天等领域展现出巨大潜力。

总结回顾通过对钐铁氮、粘结钕铁硼和烧结钕铁硼的深入探讨，我们可以看到这些永磁材料在不同领域的应用前景和潜力。

它们都具有优异的磁性能和稳定性，为现代工业的发展提供了强有力的支持。

在未来的发展中，随着科技的进步和工艺的改进，相信这些永磁材料将会发挥出更大的作用，为人类社会的发展做出更大的贡献。

个人观点作为永磁材料的重要代表，钐铁氮、粘结钕铁硼和烧结钕铁硼在现代工业中具有不可替代的地位。

它们的不断改进和优化，为人类社会的发展和进步提供了有力的支持，也对能源的可持续利用起到了至关重要的作用。

钕铁硼，俗称“永磁王”，以其优异的性能和低廉的价格在国民生活生产中得到了越来越广泛的应用。

钕铁硼的基础知识：1、材料成分由金属钕、纯铁、硼铁构成，化学符号Nd2Fe14B,按照一定的比例再添加某些金属元素经由多道冶金工艺加工而成。

2、钕铁硼细分为烧结钕铁硼和粘结钕铁硼，俗称“永磁王”或“磁王”的是烧结钕铁硼，因为烧结钕铁硼的磁性能要远远优于粘结钕铁硼。

3、制备过程，配料－－熔炼－－制粉－－压型－－烧结（烧结钕铁硼有）－－加工－－充磁制成成品，加工过程包括:打磨、切片、线切割、打孔、套孔、电镀等等。

4、钕铁硼的表面处理，常见的为镀锌（包括彩锌、蓝白锌等）、镀镍、镀镍铜镍、烤漆，不常见的有涂环氧树脂、电泳、磷化、镀金、镀银、镀铬等等。

5、钕铁硼的用途，电机，VCM，电声，核磁共振，磁选设备，等等磁性材料：概述：磁性是物质的基本属性之一。

磁性现象是与各种形式的电荷运动相关联的，由于物质内部的电子运动和自旋会产生一定大小的磁场，因而产生磁性。

一切物质都具有磁性。

自然界的按磁性的不同可以分为顺磁性物质，抗磁性物质，铁磁性物质，反铁磁性物质，以及亚铁磁性物质，其中铁磁性物质和亚铁磁性物质属于强磁性物质，通常将这两类物质统称为磁性材料。

磁性材料的分类，性能特点和用途：1 铁氧体磁性材料：一般是指氧化铁和其他金属氧化物的符合氧化物。

他们大多具有亚铁磁性。

特点：电阻率远比金属高，约为1-10（12次方）欧/厘米，因此涡损和趋肤效应小，适于高频使用。

饱和磁化强度低，不适合高磁密度场合使用。

居里温度比较低。

2 铁磁性材料：指具有铁磁性的材料。

例如铁镍钴及其合金，某些稀土元素的合金。

在居里温度以下，加外磁时材料具有较大的磁化强度。

3 亚铁磁性材料：指具有亚铁磁性的材料，例如各种铁氧体，在奈尔温度以下，加外磁时材料具有较大的磁化强度。

4 永磁材料：磁体被磁化厚去除外磁场仍具有较强的磁性，特点是矫顽力高和磁能积大。

可分铝镍钴，稀土钴，钕铁硼等。

粘结钕铁硼工艺
粘结钕铁硼工艺是一种制备钕铁硼磁体的工艺，目的是将钕铁硼粉末通过粘结剂粘结在一起，形成具有一定形状的磁体。

粘结钕铁硼工艺一般包括以下步骤：
1. 原料准备：将钕铁硼粉末和粘结剂按一定比例混合均匀。

钕铁硼粉末是由钕铁硼合金研磨成微细粉末，粘结剂一般采用有机物或无机物。

2. 成型：将混合好的钕铁硼粉末和粘结剂放入模具中，施加一定压力成型。

成型方法有压制成型、注射成型等。

3. 烧结：将成型好的磁体放入烧结炉中，在一定温度和气氛下进行烧结。

烧结过程是将粘结剂热解和钕铁硼颗粒相互扩散、冶金结合的过程，使得磁体形成致密的结构。

4. 磨削和磁化：经过烧结后的磁体需要进行磨削和磁化处理。

磨削是为了获得更加精确的尺寸和表面光洁度，磁化是为了使磁体具有磁性。

以上就是粘结钕铁硼工艺的主要步骤，通过这一工艺可以制备出高性能的钕铁硼磁体，广泛应用于电机、传感器、计算机等领域。
