烽火通信IBAS180设备1 设备总体介绍IBAS180是烽火公司开发的一种新的SDH系列设备之一，本设备是2.5G速率系统中的一种MINI型产品，它是一个综合性的传输平台，其群路速率为2488Mbit/s，支路支持多种速率的支路接口，设备具有高低阶交叉能力，可以灵活组网实现环形、链形等多各网络拓朴图结构，具有复用段共享保护、通道保护等功能，设备的各种功能和技术指标均满足ITU-T相关建议和国家相关技术体制和各种相关标准。
图1.1 IBAS180外观设备主要功能设备可以采用32路2M接口盘，最多能接入159个2Mbit/s；支持8路DCC，可提供2个2.5Gbit/s的光口，6个622Mbit/s光口，8个155Mbit/s光口或电口，20个10Mbit/s以太网口和10路PDH的光分支；IBAS180设备：低阶交叉能力为756×756 VC-12，即12×12VC4，高阶到低阶交叉矩阵有8个VC4，提供4组VC4之间的低阶通道保护；高阶交叉能力为64×64 VC4通道，其中XCU盘中的交叉模块完成32×32 VC-4，另外，设备有两块O2500盘均具有16×16 VC-4高阶交叉功能，交叉后的16路VC-4信号中有8路VC-4信号以直通的方式进入对偶盘，另外8路VC-4进入XCU盘；2 子框示意图设备子框的前面板示意图如下图：左边为10个盘位区，右边为风扇接口板。
在左边的盘位区分为2列5排，编号为01－0A。
3 子框上支路盘的分配4 风扇接口板示意图5 EOW-EMU2面板（WKE2.319.096R2B ）本盘面板上有17个指示灯：ACT1和ACT2为工作指示灯，灯为绿色，机盘处于工作状态时闪烁，其中ACT1为网管，ACT2为公务。
UA1和UA2为急告指示灯，灯为红色，灯亮是表示有急告，其中UA1为网管，UA2为公务。
NUA1和NUA2为非急告指示灯，灯为黄色，灯亮是表示有非急告，其中NUA1为网管，NUA2为公务。

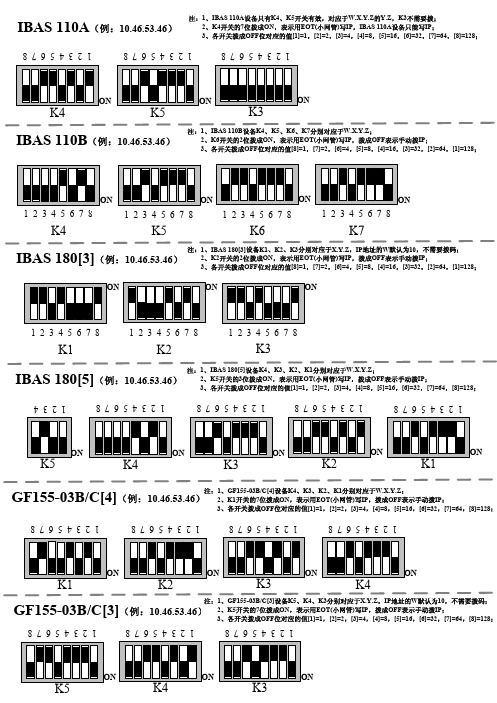

IBAS 110A （例：10.46.53.46）注：1、IBAS 110A 设备只有K4、K5开关有效，对应于W.X.Y.Z 的Y.Z ，K3不需要拨； 2、K4开关的7位拨成ON ，表示用EOT(小网管)写IP ，IBAS 110A 设备只能写IP ；3、各开关拨成OFF 位对应的值[1]=1，[2]=2，[3]=4，[4]=8，[5]=16，[6]=32，[7]=64，[8]=128；IBAS 110B （例：10.46.53.46）注：1、IBAS 110B 设备K4、K5、K6、K7分别对应于W.X.Y.Z ；2、K6开关的2位拨成ON ，表示用EOT(小网管)写IP ，拨成OFF 表示手动拨IP ；3、各开关拨成OFF 位对应的值[8]=1，[7]=2，[6]=4，[5]=8，[4]=16，[3]=32，[2]=64，[1]=128；IBAS 180[5]（例：10.46.53.46）注：1、IBAS 180[5]设备K4、K3、K2、K1分别对应于W.X.Y.Z ；2、K5开关的3位拨成ON ，表示用EOT(小网管)写IP ，拨成OFF 表示手动拨IP ；3、各开关拨成OFF 位对应的值[1]=1，[2]=2，[3]=4，[4]=8，[5]=16，[6]=32，[7]=64，[8]=128；GF155-03B/C[4]（例：10.46.53.46）注：1、GF155-03B/C[4]设备K4、K3、K2、K1分别对应于W.X.Y.Z ；2、K1开关的7位拨成ON ，表示用EOT(小网管)写IP ，拨成OFF 表示手动拨IP ；3、各开关拨成OFF 位对应的值[1]=1，[2]=2，[3]=4，[4]=8，[5]=16，[6]=32，[7]=64，[8]=128；Citrans 550B/F（例：10.46.53.46）注：1、GF2488-01B 设备K3、 K4、K5、K6，对应于W.X.Y.Z ；2、K5开关的2位拨成ON ，表示用EOT(小网管)写IP ，拨成OFF 表示手动拨IP ；3、各开关拨成OFF 位对应的值[8]=1，[7]=2，[6]=4，[5]=8，[4]=16，[3]=32，[2]=64，[1]=128；ASON 780A/B（例：10.46.53.46）注：1、780B 设备K3、 K4、K5、K6，对应于W.X.Y.Z ；2、K5开关的2位拨成ON ，表示用EOT(小网管)写IP ，拨成OFF 表示手动拨IP ；3、各开关拨成OFF 位对应的值[8]=1，[7]=2，[6]=4，[5]=8，[4]=16，[3]=32，[2]=64，[1]=128；。
一、填空题（每题2分，共20分）1、SDH信号最基本的同步传输模块是STM-N，其速率为： 8000 （帧/秒）× 9 （行/帧）×270（字节/行）× 8 （比特/字节）＝ 155520 ×N kbit/s2、双纤单向通道保护环实现保护的机理是并发选收。
倒换条件是TU－AIS、TU－LOP 以及2M支路误码过量等；恢复的条件是主用方向上以上倒换条件结束。
3、烽火公司OTNM2000子网级管理系统默认以Windows2000 Server操作系统为平台，使用Informix数据库。
4、为了将各种不同速率的信号装入SDH帧结构净负荷区，需要经过映射、定位、复用三个步骤。
5、波分复用的OTU盘的主要功能是进行波长转换。
6、确认传输通道是否正常的最简单办法为_______。
(环回测试)7、常用的时钟源种类有_________、__________。
（外部时钟源线路时钟源）8、单模传输的窗口只有______nm和______nm两个波长窗口。
(1310、1550)9、OTNM2000是一个功能强大的网管系统，具有性能管理、故障管理、配置管理、安全管理四大管理功能。
10、导致指针调整最根本的原因是时钟不同步。
按上报指针调整的功能模块位置来分，可分为AU指针调整和TU指针调整。
11、由于网元管理盘EMU管理能力的限制，每个网块的网元数一般不超过16个。
12、SDH设备最常见的两类告警是R-LOS告警和T-ALOS告警，其中当sdh光口收不到光或收光很低时会上报R-LOS告警。
一般由于光缆、光纤断，对端光板发光模块、本端光板收光模块不正常所造成.13光纤根据所传输的模数可分为单模和多模。
14、波分系统按系统接口分类，可以分为集成式系统和开放式系统。
15某边际站PDH设备下挂在上游站SDH设备的第二路2M上，当该边站点的进局光缆全部中断时，其上游站SDH的E1盘的第二路2M上会出现___ PPI-AIS。
