电流-电压变换电路.

运放电压电流转换电路 LELE was finally revised on the morning of December 16, 2020运放电压电流转换电路1、 0－5V/0－10mA的V/I变换电路图1是由运放和阻容等元件组成的V/I变换电路，能将0—5V的直流电压信号线性地转换成0－10mA的电流信号，A1是比较器．A3是电压跟随器，构成负反馈回路，输入电压Vi与反馈电压Vf比较，在比较器A1的输出端得到输出电压VL，V1控制运放A1的输出电压V2，从而改变晶体管T1的输出电流IL而输出电流IL又影响反馈电压Vf，达到跟踪输入电压Vi的目的。

输出电流IL的大小可通过下式计算：IL＝Vf/(Rw+R7)，由于负反馈的作用使Vi=Vf，因此IL＝Vi/(Rw+R7)，当Rw+R7取值为500Ω时,可实现0－5V/0－10mA的V/I转换，如果所选用器件的性能参数比较稳定，运故A1、A2的放大倍数较大，那么这种电路的转换精度，一般能够达到较高的要求。

2、 0－10V/0－10mA的V/I变换电路图2中Vf是输出电流IL流过电阻Rf产生的反馈电压，即V1与V2两点之间的电压差，此信号经电阻R3、R4加到运放A1的两个输入端Vp与Vn，反馈电压Vf=V1－V2，对于运放A1，有VN＝Vp；Vp＝V1/(R2+R3)×R2，VN＝V2＋(Vi-V2)×R4/(R1+R4)，所以V1/(R2+R3)×R2＝V2＋(Vi-V2)×R4/(R1+R4)，依据Vf＝V1-V2及上式可推导出：若式中R1＝R2＝100kΩ，R1＝R4=20kΩ，则有：Vf×R1＝Vi×R4，得出：Vf＝R4/R1×Vi＝1/5Vi，如果忽略流过反馈回路R3、R4的电流，则有：IL＝Vf/Rf＝Vi/5Rf，由此可以看出．当运放的开环增益足够大时，输出电流IL与输入电压Vi满足线性关系，而且关系式中只与反馈电阻Rf的阻值有关．显然，当Rf＝200Ω时，此电路能实现0－10v/0－10mA的V/I变换。

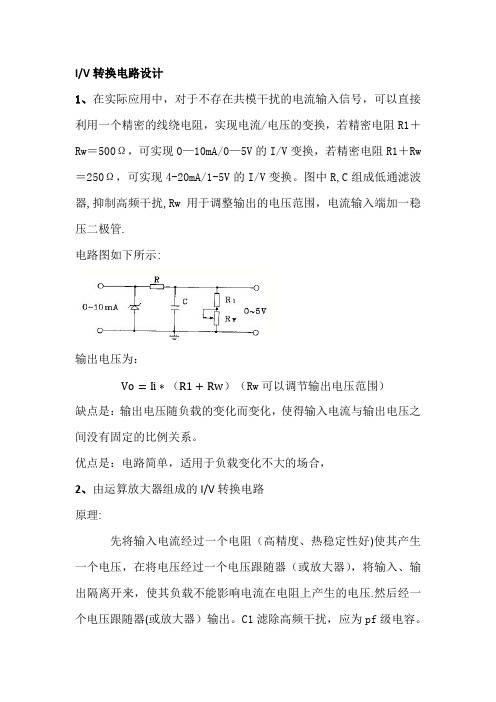

I/V转换电路设计1、在实际应用中，对于不存在共模干扰的电流输入信号，可以直接利用一个精密的线绕电阻，实现电流/电压的变换，若精密电阻R1＋Rw＝500Ω，可实现0—10mA/0—5V的I/V变换，若精密电阻R1＋Rw ＝250Ω，可实现4-20mA/1-5V的I/V变换。

图中R,C组成低通滤波器,抑制高频干扰,Rw用于调整输出的电压范围，电流输入端加一稳压二极管.电路图如下所示:输出电压为：Vo=Ii∗（R1+Rw）（Rw可以调节输出电压范围）缺点是：输出电压随负载的变化而变化，使得输入电流与输出电压之间没有固定的比例关系。

优点是：电路简单，适用于负载变化不大的场合，2、由运算放大器组成的I/V转换电路原理:先将输入电流经过一个电阻（高精度、热稳定性好)使其产生一个电压，在将电压经过一个电压跟随器（或放大器），将输入、输出隔离开来，使其负载不能影响电流在电阻上产生的电压.然后经一个电压跟随器(或放大器）输出。

C1滤除高频干扰，应为pf级电容。

电路图如下所示：输出电压为：Vo=Ii∗R4∗(1+(R3+Rw)R1)注释:通过调节Rw可以调节放大倍数。

优点：负载不影响转换关系，但输入电压受提供芯片电压的影响即有输出电压上限值。

要求：电流输入信号Ii是从运算放大器A1的同相输入端输入的,因此要求选用具有较高共模抑制比的运算放大器,例如，OP—07、OP—27等。

R4为高精度、热稳定性较好的电阻。

V/I转换电路设计原理:1、V I 变换电路的基本原理：最简单的VI变换电路就是一只电阻，根据欧姆定律：Io=UiR，如果保证电阻不变,输出电流与输入电压成正比。

但是，我们很快发现这样的电路无法实用，一方面接入负载后，由于不可避免负载电阻的存在，式中的R发生了变化，输出电流也发生了变化；另一方面，需要输入信号提供相应的电流，在某些场合无法满足这种需要。

1 、基于运算放大器的基本VI变换电路为了保证负载电阻不影响电压/电流的变换关系，需要对电路进行调整，如图1是基于运算放大器的基本VI变换电路。

运放电压电流转换电路1、 0－5V/0－10mA的V/I变换电路图1是由运放和阻容等元件组成的V/I变换电路，能将0—5V的直流电压信号线性地转换成0－10mA的电流信号，A1是比较器．A3是电压跟随器，构成负反馈回路，输入电压Vi与反馈电压Vf比较，在比较器A1的输出端得到输出电压VL，V1控制运放A1的输出电压V2，从而改变晶体管T1的输出电流IL而输出电流IL又影响反馈电压Vf，达到跟踪输入电压Vi的目的。

输出电流IL的大小可通过下式计算：IL＝Vf/(Rw+R7)，由于负反馈的作用使Vi=Vf，因此IL＝Vi/(Rw+R7)，当Rw+R7取值为500Ω时,可实现0－5V/0－10mA的V/I转换，如果所选用器件的性能参数比较稳定，运故A1、A2的放大倍数较大，那么这种电路的转换精度，一般能够达到较高的要求。

2、 0－10V/0－10mA的V/I变换电路图2中Vf是输出电流IL流过电阻Rf产生的反馈电压，即V1与V2两点之间的电压差，此信号经电阻R3、R4加到运放A1的两个输入端Vp与Vn，反馈电压Vf=V1－V2，对于运放A1，有VN＝Vp；Vp＝V1/(R2+R3)×R2，VN＝V2＋(Vi-V2)×R4/(R1+R4)，所以V1/(R2+R3)×R2＝V2＋(Vi-V2)×R4/(R1+R4)，依据Vf＝V1-V2及上式可推导出：若式中R1＝R2＝100kΩ，R1＝R4=20kΩ，则有：Vf×R1＝Vi×R4，得出：Vf＝R4/R1×Vi＝1/5Vi，如果忽略流过反馈回路R3、R4的电流，则有：IL＝Vf/Rf＝Vi/5Rf，由此可以看出．当运放的开环增益足够大时，输出电流IL与输入电压Vi满足线性关系，而且关系式中只与反馈电阻Rf的阻值有关．显然，当Rf ＝200Ω时，此电路能实现0－10v/0－10mA的V/I变换。

几个常用的电压电流转换电路I/V转换电路设计1、在实际应用中，对于不存在共模干扰的电流输入信号，可以直接利用一个精密的线绕电阻，实现电流/电压的变换，若精密电阻R1＋Rw＝500Ω,可实现0-10mA/0-5V的I/V变换，若精密电阻R1＋Rw＝250Ω,可实现4-20mA/1-5V的I/V变换。

图中R,C组成低通滤波器，抑制高频干扰，Rw用于调整输出的电压范围，电流输入端加一稳压二极管。

电路图如下所示：输出电压为：Vo=Ii∗（R1+Rw）（Rw可以调节输出电压范围）缺点是：输出电压随负载的变化而变化，使得输入电流与输出电压之间没有固定的比例关系。

优点是：电路简单，适用于负载变化不大的场合，2、由运算放大器组成的I/V转换电路原理：先将输入电流经过一个电阻（高精度、热稳定性好）使其产生一个电压，在将电压经过一个电压跟随器（或放大器），将输入、输出隔离开来，使其负载不能影响电流在电阻上产生的电压。

然后经一个电压跟随器（或放大器）输出。

C1滤除高频干扰，应为pf级电容。

电路图如下所示：输出电压为：Vo=Ii∗R4∗(1+（R3+Rw）R1)注释：通过调节Rw可以调节放大倍数。

优点：负载不影响转换关系，但输入电压受提供芯片电压的影响即有输出电压上限值。

要求：电流输入信号Ii是从运算放大器A1的同相输入端输入的，因此要求选用具有较高共模抑制比的运算放大器，例如，OP-07、OP-27等。

R4为高精度、热稳定性较好的电阻。

V/I转换电路设计原理：1、V I 变换电路的基本原理：最简单的VI变换电路就是一只电阻，根据欧姆定律：Io=UiR，如果保证电阻不变，输出电流与输入电压成正比。

但是，我们很快发现这样的电路无法实用，一方面接入负载后，由于不可避免负载电阻的存在，式中的R发生了变化，输出电流也发生了变化；另一方面，需要输入信号提供相应的电流，在某些场合无法满足这种需要。

1 、基于运算放大器的基本VI变换电路为了保证负载电阻不影响电压/电流的变换关系,需要对电路进行调整,如图1是基于运算放大器的基本VI变换电路。

实际电流源和实际电压源的等效变换条件一、引言在电路中，实际电流源和实际电压源是两个常见的电源类型，它们在电路设计和分析中起着重要的作用。

实际电流源是指能够输出稳定电流的电源，而实际电压源则是能够输出稳定电压的电源。

在一些情况下，我们需要将一个实际电流源转化为一个等效的电压源，或者将一个实际电压源转化为一个等效的电流源。

本文将探讨实际电流源和实际电压源之间的等效变换条件。

二、实际电流源和实际电压源的定义2.1 实际电流源实际电流源是一种能够提供稳定电流的电源，它的输出电流不受外部负载的影响。

实际电流源的符号为I，单位为安培（A）。

实际电流源可以被表示为一个理想电流源和一个内部电阻的串联组合。

2.2 实际电压源实际电压源是一种能够提供稳定电压的电源，它的输出电压不受外部负载的影响。

实际电压源的符号为V，单位为伏特（V）。

实际电压源可以被表示为一个理想电压源和一个内部电阻的并联组合。

三、实际电流源和实际电压源的等效变换3.1 将实际电流源转化为实际电压源的条件将一个实际电流源转化为一个等效的电压源需要满足以下条件：1.内部电阻为零：需要假设实际电流源的内部电阻为零，这样才能保证等效电压源的输出电压与实际电流源的输出电压一致。

2.稳定电流输出：需要保证等效电压源的输出电流稳定，不受外部负载的影响。

3.输出电压与负载之间的关系：需要建立实际电流源输出电流和等效电压源输出电压之间的关系，一般通过Ohm’s Law来描述。

3.2 将实际电压源转化为实际电流源的条件将一个实际电压源转化为一个等效的电流源需要满足以下条件：1.内部电阻趋于无穷大：需要假设实际电压源的内部电阻趋于无穷大，这样才能保证等效电流源的输出电流与实际电压源的输出电流一致。

2.稳定电压输出：需要保证等效电流源的输出电压稳定，不受外部负载的影响。

3.输出电流与负载之间的关系：需要建立实际电压源输出电压和等效电流源输出电流之间的关系，一般通过Ohm’s Law来描述。

#1楼主：4-20毫安电流转1-5V电压转换电路贴子发表于：2008/8/14 21:35:04最简单的4－20mA输入/5V输出的I/V转换电路在与电流输出的传感器接口的时候，为了把传感器(变送器)输出的1-10mA或者4-20mA电流信号转换成为电压信号，往往都会在后级电路的最前端配置一个I/V转换电路，图1就是这种电路最简单的应用示意图。

仅仅使用一只I/V转换取样电阻，就可以把输入电流转换成为信号电压，其取样电阻可以按照Vin／I=R求出，Vin是单片机需要的满度A／D信号电压，I是输入的最大信号电流。

这种电路虽然简单，但是却不实用，首先，其实际意义是零点信号的时候，会有一个零点电流流过取样电阻，如果按照4~20mA输入电流转换到最大5V电压来分析，零点的时候恰好就是1V，这个1V在单片机资源足够的时候，可以由单片机软件去减掉它。

可是这样一来。

其有用电压就会剩下5-1=4V而不是5V了。

由于单片机的A／D最大输入电压就是单片机的供电电压，这个电压通常就是5V，因此，处理这种简单的输入转换电路时比较麻烦。

为了达到A／D转换的位数，就会导致芯片成本增加。

LM324组成的4－20mA输入/5V输出的I/V转换电路解决上面问题的简单方法是在单片机输入之前配置一个由运算放大器组成的缓冲处理电路，见图2。

增加这级运算放大器可以起到对零点的处理会变得更加方便，无需耗用单片机的内部资源，尤其单片机是采用A／D 接口来接受这种零点信号不为零电压的输入时，可以保证A/D转换位数的资源能够全部应用于有用信号上。

以4～20mA 例，图B中的RA0是电流取样电阻，其值的大小主要受传感变送器供电电压的制约，当前级采用24V供电时，RA0经常会使用500Ω的阻值，对应20mA 的时候，转换电压为10V，如果仅仅需要最大转换电压为5V，可以取RA0=250Ω，这时候，传感变送器的供电只要12V就够用了。

因为即使传送距离达到1000米，RA0最多也就几百Ω而已。

电流电压转换电路模拟电路课程设计Last updated on the afternoon of January 3, 2021电流/电压转换电路一． 实验目的掌握工业控制中标准电流信号转换成电压信号的电流/电压变换器的设计与调试。

二． 实验原理在工业控制中各类传感器常输出标准电流信号4~20mA ，为此，常要先将其转换成±10V ；的电压信号，以便送给各类设备进行处理。

这种转换电路以4mA 为满量程的0%对应-10V ；12mA 为50%对应0V ；20mA 为100%对应+10V 。

参考电路见图3-20-1所示。

图中A 1运放采用差动输入，其转换电压用电阻R 1两端接电流环两端，阻值用500Ω，可由二只1K Ω电阻并联实现。

这样输入电流4mA 对应电压2V ，输入电流20mA 对应电压10V 。

A 1设计增益为1，对应输出电压为-2V~-10V 。

故要求电阻R 2,R 3,R 4和R 5+R W 阻值相等。

这里选R 2=R 3=R 4=10K Ω；选R 5=Ω，R W1=2K Ω。

R w1是用于调整由于电阻元件不对称造成的误差，使输出电压对应在-2V~-10V 。

变化范围为-2-（-10）=8V.而最终输出应为-10V~+10V ，变化范围10V-(-10V)=20V ，故A 2级增益为20V/8V=倍，又输入电流为12mA 时，A 1输出电压为-12mA×=-6V.此时要求A 2输出为0V 。

故在A 2反相输入端加入一个+6V 的直流电压，使A 2输出为0。

A 2运放采用反相加法器，增益为倍。

取R 6=R 7=10KΩ，R 9=22KΩ，R W2=5KΩ，R 8=R 6ΩK 71.0=1.3+52.612=I +I V V 12=R 3RW Z Z 10中12V 为电路工作电压。

R W2用于设置改变增益或变换的斜率(4mA为-10V，20mA为+10)，通过调整R W2使变换电路输出满足设计要求。

电压电流转换电路电压/电流转换即V/I转换，是将输入的电压信号转换成满足一定关系的电流信号，转换后的电流相当一个输出可调的恒流源，其输出电流应能够保持稳定而不会随负载的变化而变化。

V/I转换原理如图。

由图可见，电路中的主要元件为一运算放大器LM324和三极管BG9013及其他辅助元件构成，V0为偏置电压，Vin为输入电压即待转换电压，R 为负载电阻。

其中运算放大器起比较器作用，将正相端电压输入信号与反相端电压V-进行比较，经运算放大器放大后再经三极管放大，BG9013的射级电流Ie作用在电位器Rw上，由运放性质可知：V-= Ie•Rw= (1+ k)Ib•Rw (k为BG9013的放大倍数) 流经负荷R 的电流Io即BG9013的集电极电流等于k•Ib。

令R1=R2，则有V0+Vm= V+= V-= (1+k)Ib•Rw= (1+1/k)Io•Rw，其中k》1，所以Io≈ (Vo+Vin)/Rw。

由上述分析可见，输出电流Io的大小在偏置电压和反馈电阻Rw为定值时，与输入电压Vin成正比，而与负载电阻R 的大小无关，说明了电路良好的恒流性能。

改变V0的大小，可在Vin=0时改变Io 的输出。

在V0一定时改变Rw的大小，可以改变Vin与Io的比例关系。

由Io≈(V0+Vi)/Rw 关系式也可以看出，当确定了Vin 和Io之间的比例关系后，即可方便地确定偏置电压V0和反馈电阻Rw。

例如将0～5V 电压转换成0～5mA的电流信号，可令V0=0，Rw=1kΩ，其中Vo=0相当于将其直接接地。

若将0～5V电压信号转换成1～5mA电流信号，则可确定V0=1.25V，Rw=1.25kΩ。

同样若将4～20mA 电流信号转换成1～5mA电流信号，只需先将4～20mA转换成电压即可按上述关系确定V0和Rw的参数大小，其他转换可依次类推。

为了使输入输出获得良好的线性对应关系，要特别注意元器件的选择，如输入电阻R1、R2及反馈电阻Rw，要选用低温漂的精密电阻或精密电位器，元件要经过精确测量后再焊接，并经过仔细调试以获得最佳的性能。
