转炉一次烟气干法净化与煤气回收系统设备技术规范1 范围本标准规定了转炉一次烟气干法净化与煤气回收系统中主要机械设备的技术规范。
本标准适用于转炉一次烟气干法净化与煤气回收系统主要机械设备的制作、安装、试车及系统排放等功能测试。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 9115 对焊钢制管法兰GB/T 9124 钢制管法兰 技术条件GBT 12221-2005 金属阀门结构长度GB/T 13927 工业阀门 压力试验GB/T 13931 电除尘器性能测试方法GB/T 15605 粉尘防爆、泄压指南GB/T 16845 除尘器GB/T 16157 固定污染源排气中颗粒物测定与气态污染物采样方法GB/T 24917-2010 眼镜阀GB/T 37400.1 重型机械通用技术条件 产品检验GB/T 37400.3 重型机械通用技术条件 焊接件GB/T 37400.10 重型机械通用技术条件 装配GB/T 37400.11 重型机械通用技术条件 配管GB/T 37400.12 重型机械通用技术条件 涂装GB/T 37400.13 重型机械通用技术条件 包装GB/T 40514-2021 电除尘器GB 50231 机械设备安装工程施工及验收通用规范GB 50236 现场设备、工业管道焊接工程施工规范GB 50275 压缩机、风机、泵安装工程施工及验收规范GB/T 50387 冶金机械液压、润滑和气动设备工程安装验收规范GB 51135-2015 转炉煤气净化及回收工程技术规范JB/T 322 环境保护产品技术要求JB/T 8536 电除尘器机械安装技术条件JB/T 5900 电除尘器JB/T 6407 电除尘器调试、运行、维修安全技术规范JB/T 8527-2015 金属密封蝶阀JB/T 11312-2012 转炉煤气干法净化用圆筒型电除器JB/T 12627 转炉煤气干法除尘系统用杯形阀JC/T358--2021 水泥工业用电除尘器YB/T4917-2021 转炉炼钢一次烟气颗粒物测定技术规范3 术语和定义下列术语和定义适用于本文件。

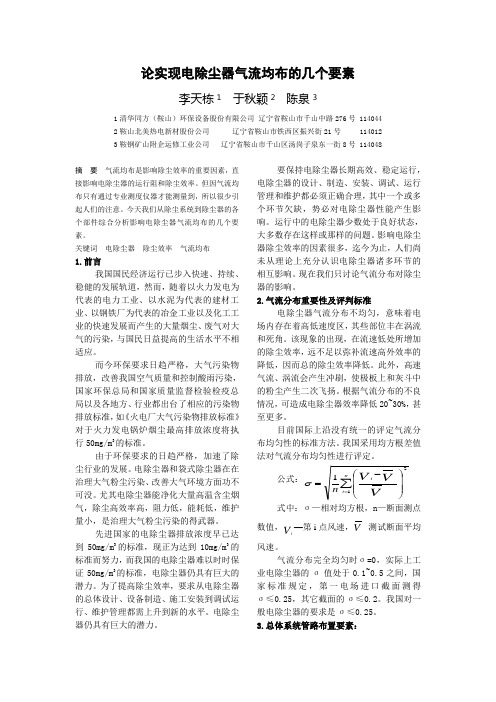

论实现电除尘器气流均布的几个要素李天栋1于秋颖2 陈泉3除尘效果的恶化，很多情况都是由于气流均布遭到破坏造成的。
电除尘器气流分布主要因素首先体现在系统布置上，除尘器是整个管路系统中重要部件，其布置位置对气流分布的影响很大。
3.1进入除尘器的尘气管道要求沿除尘器进口方向有一定的平直段。
如尘气管道弯头距除尘器入口太近会造成由于弯头引导气流改变流向而引起的在除尘器进口截面上的烟气量分布不均。
这样，首先导致总体烟气量在进入气流分布板前的烟气量偏置，导致局部烟气量巨增、含尘浓度加大；其次引起烟气流速的严重不均。
烟气量大的一侧除尘器由于烟气量加大，烟速升高导致除尘效率下降；而烟量小的一侧因烟气量减少、烟速下降而提高除尘效率，但如偏置量大会因烟气流速太小而影响荷电粉尘向阳极的驱进，反而降低除尘效率。
因此该现象的出现，在流速低处所增加的除尘效率，远不足以弥补流速高外效率的降低，因而总的除尘效率降低。
再有，粉尘的粒度分布影响电除尘的除尘效率。
试验证明，带电粉尘向收尘极板移动的速度与粉尘的半径成正比，对于1um以上的粉尘，粒径越大，除尘效率越高。
因烟气流向变化可能会引起尘气中大颗粒粉尘因运动轨迹变化及自身惯性作用而偏置一侧，导致电场内局部大颗粒粉尘浓度加大，对电除尘器是有利的，但难以弥补由于烟气量变化，加大电场流速而降低除尘效率的影响。
另外，由于局部烟速过高，烟气流向改变而引起紊流现象，引起二次扬尘现象。
导致除尘效率下降。
3.2除尘器出口后的管道出口也应有平直段。
在工程设计中人们大都注意入口前的气流分布，而忽略除尘器出口和管道布置因素。
实践证明，出口的气流均布对除尘器的整体气流均布起很大作用。
因为，工业应用中的除尘器普遍采用负压操作，整个系统的运动是靠系统末端的风机牵引的，除尘器出口处的弯头如布置太近同样会引起除尘器截段面上的烟气量偏置、流速不均而影响整个除尘系统的气流分布不均，除尘效率下降。
3.3在变向或变速管径内增加隔板和导流板。
