2017年秋九年级物理全册155串、并联电路中电流的规律随堂精练.

人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的B．流过L1的电流是2.6AC．流过L1的电流是2AD．干路电流是3.2A2．如图所示的电路中，闭合开关，两灯泡均发光，A1的示数为0.9A，A2的示数为0.3A通过灯泡L1电流为（）A．0.3A B．0.6A C．0.9A D．1.2A3．在图所示的电路中，电源两端电压保持不变，下面有关这个电路的说法中正确的是（）A．断开开关S2、S3，闭合开关S1时，电流表A2的示数大于A1的示数B．断开开关S1，闭合开关S2、S3时，电流表A1的示数大于A2的示数C．若同时闭合三个开关，灯泡L1、L2并联D．若闭合开关S1、S2，断开开关S3，灯泡L1、L2串联4．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中说法正确的是（）A．I a＝I d B．I a＝I cC．I a＝I b D．I d＝I c5．如图，电源电压不变，闭合开关S、S1时灯泡L正常发光，若再断开开关S1，则（）A．灯泡变暗，电流表示数变小B．灯泡变亮，电流表示数变大C．灯泡亮度不变，电流表示数变小D．灯泡亮度不变，电流表示数变大6．如图所示，闭合开关后，灯泡L1比L2亮，电流表A2的示数为0.3 A。

下列说法正确的是（）A．A1的示数小于0.3 AB．A1的示数大于0.3 AC．A1的示数等于0.3 AD．A1的示数与A2的示数无法比较7．下列关于电路的说法中正确的是（）A ．闭合开关时，流经离电源较近的灯的电流一定比较大B ．很多宾馆采用房卡插卡取电，房卡相当于电路中的电源C ．并联电路中，某一用电器内部断路，其余用电器也不能工作D ．串联电路中，开关可以连接在靠近电池的正极或负极处，也可以连接在用电器之间8．如图所示的电路中，闭合开关后，电流表1A 的示数为0.2A ，电流表2A 的示数为0.5A ，下列说法正确的是（ ）A ．通过灯1L 的电流为0.5AB ．通过灯1L 的电流为0.2AC ．通过灯2L 的电流为0.5AD ．通过灯2L 的电流为0.2A9．如图所示，开关S 闭合后，甲、乙两电流表的示数分别为0.18A 和0.16A ，造成两个电流表示数不同的原因可能是（ ）A ．电流表使用前未调零的缘故B ．灯泡1L 和2L 的规格不同C ．电流表在电路中的位置不同D ．灯泡1L 和2L 在电路中的位置不同10．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A 1、A 2的示数都如图乙所示，以下说法正确的是（ ）A．两灯是串联连接的B．流过L1的电流是1.5AC．流过L2的电流是1.2A D．干路电流是1.8A二、填空题11．在如图所示的电路中，闭合开关S后，两个电流表的指针指在同一位置，则电流表A的读数为A，通过灯L1的电流为A。

人教版九年级全一册 15.5 串、并联电路中电流的规律同步练习一、单选题1．将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流（）A．I1＞I2＞I3B．I1=I2=I3C．I1＜I2＜I3D．无法判断2．在探究“并联电路干路电流与支路电流关系时”第一条支路电流大约0.5A，第二条支路电流大约0.4A，那么他在实验中所选择电流表的量程应该是A．始终用小量程测支路和干路电流B．始终用大量程测支路和干路电流C．用小量程测支路，用大量程测干路D．大小量程都可以3．两只小灯泡L1、L2接入同一电路中，两灯发光时，通过两灯的电流相等，则（）A．两灯一定是串联的B．两灯可能是串联的也可能是并联的C．两灯一定是并联的D．不能确定4．如图所示，实验室提供了一段导体，该导体由AB和BC两部分构成，且除横截面积不同外其余条件均相同，现将该导体连入电路中，通过这两部分电流的关系说法正确的是（）A．I AB>I BC B．I AB<I BC C．I AB=I BC D．无法判断5．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻1R和2R中的电流分别为（）A．1.2A，0.22A B．0.98A，0.22AC．0.96A，0.24A D．0.24A，1.2A6．下列关于电流和电路的表述，正确的是（）A ．电荷的移动方向就是电流的方向B ．并联电路中各支路的电流大小一定不相等C ．串联电路中电流从正极流向负极的过程中，电流越来越小D ．测电流时，电流表和被测用电器串联，电流从表的正接线柱流进7．如图所示，开关闭合后L 1和L 2都在发光，观察发现，灯L 1比L 2要亮，下列关于两盏灯中电流大小的说法中，正确的是（ ）A ．灯 L 1中的电流大B ．两灯中电流一样大C ．灯 L 2中的电流大D ．无法进行比较8．如图电路中两个小灯泡阻值不相等。

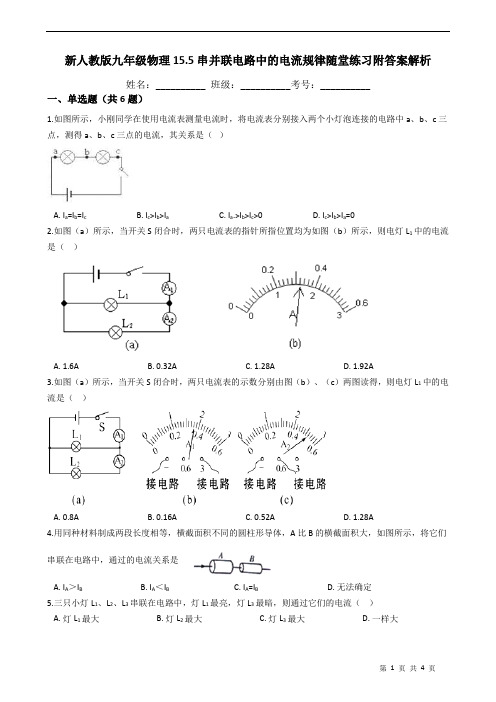

新人教版九年级物理15.5串并联电路中的电流规律随堂练习附答案解析姓名：__________ 班级：__________考号：__________一、单选题（共6题）1.如图所示，小刚同学在使用电流表测量电流时，将电流表分别接入两个小灯泡连接的电路中a、b、c三点，测得a、b、c三点的电流，其关系是（）A. I a=I b=I cB. I c>I b>I aC. I a.>I b>I c>0D. I c>I b>I a=02.如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（）A. 1.6AB. 0.32AC. 1.28AD. 1.92A3.如图（a）所示，当开关S闭合时，两只电流表的示数分别由图（b）、（c）两图读得，则电灯L1中的电流是（）A. 0.8AB. 0.16AC. 0.52AD. 1.28A4.用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是A. I A＞I BB. I A＜I BC. I A=I BD. 无法确定5.三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流（）A. 灯L1最大B. 灯L2最大C. 灯L3最大D. 一样大6.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=0.4A、I B=0.2A、I C=0.2A，在表格中记录数据后，下一步应该做的是（）A. 整理器材，结束实验B. 分析数据，得出结论C. 换用不同规格的小灯泡，再测出几组电流值D. 换用电流表的另一量程，再测出一组电流值二、填空题（共3题）7.一位同学在探究“电路电流规律”时，用电流表测量电路中A、B、C三点电流分别为0.3A，0.5A和0.8A，可判断此电路不可能是________ 电路，判断的依据是________ 。

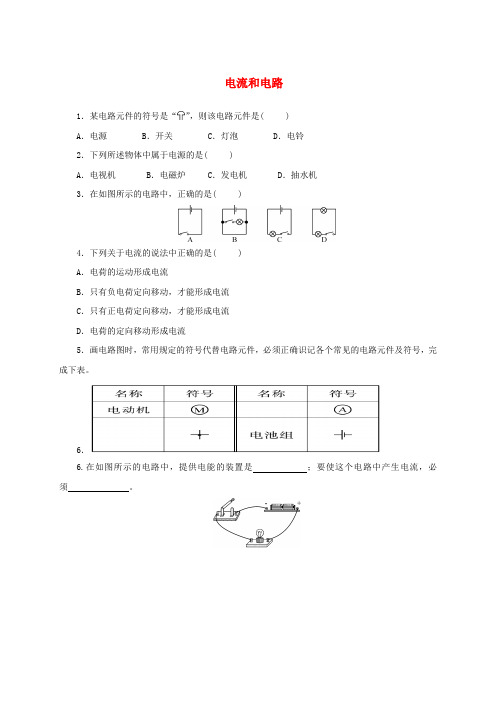

电流和电路
1．某电路元件的符号是“”，则该电路元件是( )
A．电源B．开关C．灯泡D．电铃
2．下列所述物体中属于电源的是( )
A．电视机B．电磁炉 C．发电机 D．抽水机
3．在如图所示的电路中，正确的是( )
4．下列关于电流的说法中正确的是( )
A．电荷的运动形成电流
B．只有负电荷定向移动，才能形成电流
C．只有正电荷定向移动，才能形成电流
D．电荷的定向移动形成电流
5．画电路图时，常用规定的符号代替电路元件，必须正确识记各个常见的电路元件及符号，完成下表。

6．
6.在如图所示的电路中，提供电能的装置是；要使这个电路中产生电流，必须。

第2节电流和电路1．D 2.C 3.C 4.D
5．交叉连接的导线电流表
6．电池组闭合开关。

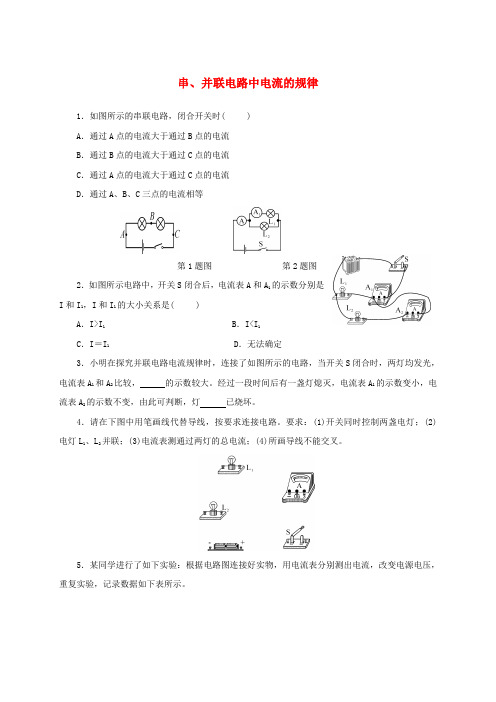

串、并联电路中电流的规律
1．如图所示的串联电路，闭合开关时( )
A．通过A点的电流大于通过B点的电流
B．通过B点的电流大于通过C点的电流
C．通过A点的电流大于通过C点的电流
D．通过A、B、C三点的电流相等
第1题图第2题图
2．如图所示电路中，开关S闭合后，电流表A和A1的示数分别是
I和I1，I和I1的大小关系是( )
A．I>I1 B．I<I1
C．I＝I1D．无法确定
3．小明在探究并联电路电流规律时，连接了如图所示的电路，当开关S闭合时，两灯均发光，电流表A1和A2比较，的示数较大。

经过一段时间后有一盏灯熄灭，电流表A1的示数变小，电流表A2的示数不变，由此可判断，灯已烧坏。

4．请在下图中用笔画线代替导线，按要求连接电路。

要求：(1)开关同时控制两盏电灯；(2)电灯L1、L2并联；(3)电流表测通过两灯的总电流；(4)所画导线不能交叉。

5．某同学进行了如下实验：根据电路图连接好实物，用电流表分别测出电流，改变电源电压，重复实验，记录数据如下表所示。

(1)该实验探究的问题是 。

(2)该同学根据实验得出结论：并联电路中，干路电流为支路电流的2倍。

该实验有不完善之处，请你提出改进的建议： 。

第5节 串、并联电路中电流的规律
1．D 2.A 3．A 1 L 1 4.
5．(1)并联电路的电流特点 (2)选用规格不同的灯泡，多做几组实验。

人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试题附答案一、单选题1．如图甲所示的电路中，A 1的示数为1.2A ，A 2的示数如图乙所示。

下列判断正确的是（ ）A ．通过L 1的电流为0.7AB ．通过L 1的电流为1.2AC ．通过L 2的电流为1.2AD ．通过L 2的电流为1.7A2．如图，1A 和2A 、3A 三个电流表的示数分别为 1I 、2I 和3I ，则有（ ）A ．123I I I =+B ．123I I I ==C ．123I I I >>D ．123I I I <<3．在探究电路的电流规律实验时用了图中的某个电路，已知R 1＝R 2＜R 3，电流表的读数分别是：A 1为0.3A 、A 2为0.15A 、A 3为0.45A ．测量时的电路图应是（ ）A ．B ．C ．D ．4．如图甲所示电路，闭合开关S ，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L 1和L 2的电流分别为（ ）A ．2.6A 0.52AB ．0.52A 2.08AC ．2.08A 0.52AD ．0.52A 2.6A5．高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（ ）A ．称重表其实是一个电压表B ．电路中的R 1是没有作用的C ．当车辆越重时，称重表的示数越小D ．当车辆越重时，称重表的示数越大6．如图，三个不同的灯泡接在电源上，1A 的示数为1I ，2A 的示数为2I ，3A 的示数为3I ，各表读数关系正确的是（ ）A ．123I I I ==B ．123I I I =+C ．321I I I >>D ．123I I I >>7．用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A 比B 的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是()A ．AB I I > B ．A B I I <C ．A B I I =D ．无法确定8．如图甲电路，闭合开关S 后，两个灯泡都能发光，电流表A 1、A 2指针的位置均如图乙所示，则下列说法错误的是（）A．通过灯L1的电流是L2的4倍B．通过灯L2的电流为0.3AC．电流表A1连接“-”与“3”接线柱D．若L1断路，A2示数变小9．在如图所示的电路中，电流表A1和A2的示数分别为0.3安和0.4安若将电路中的某两个电阻的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能为（）A．0.45安B．0.50安C．0.65安D．0.60安10．如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时灯L1和L2的电流之比为（）A．1：5B．1：4C．5：1D．4：1二、多选题11．如图所示，当开关S闭合时，关于三个电流表A1、A2和A3的读数，下列说法不正确的是（）A．电流表A1的读数等于灯泡L1中的电流B．电流表A2的读数等于灯泡L2和L3中的电流之和C．电流表A1的读数一定等于A2和A3的读数之和D．三个电流表的读数相等12．如图所示的电路，闭合开关S1、S后，两灯均发光，下列说法不正确的是（）A．灯L1、L2串联B．电流表A1和A2示数一定不相等C．断开S1后，电流表A1的示数变小D．断开S1后，电流表A2的示数不变13．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，电流表A2读数是0.6A，下列分析错误的是（）A．灯泡L1和L2并联B．电流表A1的读数是0.3AC．通过灯L2的电流为0.6A D．通过灯L1的电流为1.5A14．如图甲，闭合开关S1、S2时，灯泡L1和L2发光，电流表A1、A2的指针指在同一位置如图乙所示。

人教版九年级物理全一册15.5 探究串、并联电路中电流的规律同步练习（有答案）15.5 探究串、并联电路中电流的规律一、选择题1．如图所示，为了测量L1的电流，电流表应接在A．只能在a处B．只能在b处C．只能在c处D．a、b、c 三处都可以2．有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是（）A．10 mA B．20 mA C．200 mA D．100 mA3．两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是（）A．一定是串联B．一定是并联C．可能串联，也可能并联D．无法确定4．在如图中要测量干路的电流，那么电流表连接的位置应该是（）A．只能在a点B．可以在b点或c点C．可以在a点或d点D．可以在a、b、c、d各点5．某同学家中有一台电视机、一台洗衣机、两盏照明电灯，它们是并联的．工作的时候电路分别为200mA、1A、300mA和250mA．当这些用电器同时使用时，干路中电流为（）A．小于1A B．1～1.5A C．1.5～3A D．大于2A6．下列都是小丽探究关于串、并联电路电流规律的一些说法，错误的是A．串联电路中电流处处相等B．并联电路干路中的电流等于各支路中的电流之和C．两个灯泡通过的电流相等，它们之间一定是串联D．并联电路支路中的电流等于干路中的电流减去其它支路电流7．如图所示，当开关S闭合时，关于三个电流表、和的读数，下列说法正确的是A．电流表的读数等于通过灯泡中的电流B．电流表的读数等于通过灯泡和的电流之和C．电流表的读数一定等于和的读数之和D．三个电流表的读数相等8．如图所示，在探究串联电路中的电流关系时，小华同学用电流表测出、、三处的电流分别为，，，在表格中记录数据后，下一步应该做的是A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值9．如图所示的电路中，L1和L2是规格不同的两灯，开关闭合后电流表示数是0.5 A，则A．通过灯L1的电流是0.5 AB．通过灯L2的电流是0.5 AC．通过灯L1和灯L2的电流之和是0.5 AD．通过灯L1和灯L2的电流相等，都是0.5 A10．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表和指针偏转分别如图乙、丙所示，通过灯泡和的电流分别为A．B．C．D．二、填空题11．一位同学在探究“电路电流规律”时，用电流表测量电路中A、B、C三点电流分别为0.3A，0.5A和0.8A，可判断此电路不可能是________电路，判断的依据是________．12．如图所示，电灯L1、L2、L3的连接方式是________ ，电流表A1是测量________ 电流，电流表A2是测量________ 的电流。

人教版九年级物理全一册《15.5 串、并联电路中电流的规律》练习题(附带答案)考点直击典例分析＋变式训练考点1 串联电路的电流规律（1）从理论上分析，经过电路中各个部分的电荷，不会消失，也不会凭空增加，所以单位（2）无论串联电路中的用电器规格是否相同，只要串联，通过电路的电流处处相等；※注意：串联电路中电流相等不要理解为电流是不变的，一个用电器的电流改变，流过其他用电器的电流也改变，但两者相等。

【典例1】（2021秋•新源县期末）有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是（）A．10mA B．20mA C．200mA D．100mA【答案】C。

【解答】解：由题意可知20只灯泡串联，且电源插头处的电流为200mA因串联电路中各处的电流相等，所以，通过每只小灯泡的电流均为200mA。

故选：C。

【典例2】（2021秋•朝阳县期末）如图所示，连入电路中的电阻R1、R2、R3，各自允许通过的最大电流分别为I1、I2、I3，且I1＜I2＜I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I3【答案】A。

【解答】解：由图可知，电阻R1、R2、R3串联接入电路中；根据串联电路的电流特点，各处的电流大小相等，因为I1＜I2＜I3，所以，为保护各电阻元件的安全，只能取3个电流值中最小的那个电流值作为该电路的最大电流，即此部分电路中允许通过的最大电流是I1。

故选：A。

【典例3】（2021•济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流等于（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是串联电路中电流处处相等。

【答案】等于；串联电路中电流处处相等。

【解答】解：由题知，两个不同的小灯泡串联在电路中，所以通过两灯的电流是相等的，依据是串联电路中电流处处相等。

故答案为：等于；串联电路中电流处处相等。

串、并联电路中电流规律
1. 关于电流表的使用，下列说法错误的是（ ）
A ．电流表应串联在电路中
B ．在未知电路电流的情况下应使用较小的量程
C ．不可将电流表直接接在电源上
D ．连接时应使电流从电流表的正接线柱流进
2. 如图所示电流表的示数是 A 。

3. 小珊按如图电路进行探究实验，将电流表先后串联在 A 、B 、
C 处，当开关闭合后，电流表的读数（ ）
A ．A 处最大
B ．B 处最大
C ．C 处最大
D ．三处都是一样大
4. 如图所示的电路中，电灯泡 L 1 和 L 2 组成 电路， 其中
开关 S 1 控制灯泡 ，开关 S 2 控制灯泡 。

并画出其电路图。

【参考答案】
1. B
2. 0.5
3.D
4.并联干路L2 图见示范。

1《15.5 串、并联电路中电流的规律》课前预习1.连接电路时，开关应 ；将电流表接入电路中时，应先用 量程试触，若示数小于 A ，则在改用 量程。

2串联电路中的电流处处 ，用代数式表示为： 。

2. 在探究并联电路中的电流关系时，小明同学用电流表测出A ．B ．C 三处的电流分别为I A ＝05A ，I B ＝03A ，I C ＝02A ，在表格中记录数据后，下一步首先应该做的是：（ ）A ．整理器材，结束实验B ．换用不同规格的小灯泡，再测出几组电流值C ．分析数据，得出结论D ．换用电流表的另一量程，再测出一组电流值3. 如图L l 和L 2是两只完全相同的灯泡，当电流表A l 的示数为04A 时，电流表A 2、A 3的示数分别是 ( )A ．04A ， 04AB ．08A ，08AC ．04A, 08AD ．08A ，04A4. 如图电路中，当开关S 闭合时，电流表A 1的读数为0.3A ，电流表A 的读和A 2表盘的电流是 A 通过灯泡L 2的电流是 A ． 达标练习6. 如图所示电路，灯L 1和L 2是完全相同的两盏灯，若开关S 闭合后，电流表示数为0.3A ，则通过灯L 1的电流大小为 ，则通过灯L 2的电流大小为 。

7.如图所示电路，电流表A 1测量的是通过灯 的电流，A 2测量的是 的电流。

如果A 1、A 2的示数分别是0.1A 、0.5A ，则通过灯L 2的电流大小为 A 。

8.有两盏灯炮接在同一电路中，用电流表测得通过灯泡L 1的电流是0.5A ，通过灯泡L 2的电流是0.8A ，于是可以判断这两盏灯炮是 联。

9. 如图所示的电路中，A 处导线直径小于B 处导线直径，那么通过A 处和B处的电流的关系是I AI B 。

10.有一电路上串联着20只灯泡，如果电源插头处的电流为200mA ，那么通过每只小灯泡的电流是：（ ）A 、10 mAB 、20 mAC 、200 mAD 、100 mA211.图中的电路中，如果通过灯L 1和L 2的电流分别为0.4A 和0.8A 。
