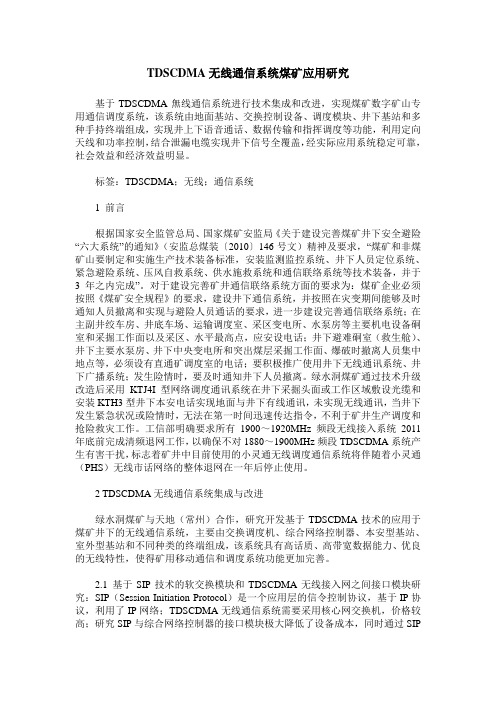

TDSCDMA无线通信系统煤矿应用研究基于TDSCDMA無线通信系统进行技术集成和改进，实现煤矿数字矿山专用通信调度系统，该系统由地面基站、交换控制设备、调度模块、井下基站和多种手持终端组成，实现井上下语音通话、数据传输和指挥调度等功能，利用定向天线和功率控制，结合泄漏电缆实现井下信号全覆盖，经实际应用系统稳定可靠，社会效益和经济效益明显。
标签：TDSCDMA；无线；通信系统1 前言根据国家安全监管总局、国家煤矿安监局《关于建设完善煤矿井下安全避险“六大系统”的通知》（安监总煤装〔2010〕146号文）精神及要求，“煤矿和非煤矿山要制定和实施生产技术装备标准，安装监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统等技术装备，并于3年之内完成”。
对于建设完善矿井通信联络系统方面的要求为：煤矿企业必须按照《煤矿安全规程》的要求，建设井下通信系统，并按照在灾变期间能够及时通知人员撤离和实现与避险人员通话的要求，进一步建设完善通信联络系统；在主副井绞车房、井底车场、运输调度室、采区变电所、水泵房等主要机电设备硐室和采掘工作面以及采区、水平最高点，应安设电话；井下避难硐室（救生舱）、井下主要水泵房、井下中央变电所和突出煤层采掘工作面、爆破时撤离人员集中地点等，必须设有直通矿调度室的电话；要积极推广使用井下无线通讯系统、井下广播系统；发生险情时，要及时通知井下人员撤离。
绿水洞煤矿通过技术升级改造后采用KTJ4I型网络调度通讯系统在井下采掘头面或工作区域敷设光缆和安装KTH3型井下本安电话实现地面与井下有线通讯，未实现无线通讯，当井下发生紧急状况或险情时，无法在第一时间迅速传达指令，不利于矿井生产调度和抢险救灾工作。
工信部明确要求所有1900～1920MHz频段无线接入系统2011年底前完成清频退网工作，以确保不对1880～1900MHz频段TDSCDMA系统产生有害干扰，标志着矿井中目前使用的小灵通无线调度通信系统将伴随着小灵通（PHS）无线市话网络的整体退网在一年后停止使用。
Wi-Fi 7技术及其矿井应用姜玉峰【期刊名称】《中国矿业》【年(卷),期】2024(33)4【摘要】随着矿山智能化建设的持续推进,井下网络的部署规模和应用场景在不断扩展,对无线通信的速率、时延、可靠性等提出了更高的要求。
Wi-Fi 7是下一代的无线通信技术,对应于最新的IEEE 802.11be协议标准,能够为井下网络建设提供全新的无线通信解决方案。
面向应用部署,本文从速率增强、低时延保障、干扰抑制方面分析了Wi-Fi 7的技术特性及效果。
通过采用更大带宽、更高阶调制以及多用户MIMO等策略,Wi-Fi 7能够实现速率的显著增强,达到30 Gbps的目标;通过引入多AP联合传输、多链路操作等机制,Wi-Fi 7能够形成可靠的低时延保障,达到低于5 ms的目标;通过利用前导码打孔、协同OFDMA、空间重用等技术,Wi-Fi 7能够建立强大的干扰抑制能力,满足复杂环境的使用需求。
针对矿山智能化建设,提出了以矿井PON+Wi-Fi 7为代表的网络架构,以及数字孪生工作面、装备远程控制等应用,同时分析了Wi-Fi 7与50G PON融合、与5G/5G-Advanced共存、与各类Wi-Fi协同的发展前景。
可以预见,Wi-Fi 7大规模商用之后,将成为低成本、高价值的智能矿山信息基础设施。
【总页数】6页(P152-157)【作者】姜玉峰【作者单位】煤炭科学技术研究院有限公司;煤矿应急避险技术装备工程研究中心;北京市煤矿安全工程技术研究中心【正文语种】中文【中图分类】TD65【相关文献】1.浅谈Wi-Fi技术在矿井中的应用2.基于Wi-Fi技术的矿井无线通信系统设计与实现3.基于Wi-Fi技术的嵌入式矿井安全监测终端设计4.基于WI-FI技术的矿井人员定位算法研究因版权原因，仅展示原文概要，查看原文内容请购买。
TD-LTE网络深度覆盖解决方案探讨刘三思;赵妍【期刊名称】《电信工程技术与标准化》【年(卷),期】2013(26)9【摘要】目前，由于TD-LTE网络技术的特性以及其市场业务的定位，对其深度覆盖的要求更为苛刻。
本文就TD-LTE深度覆盖将面临的挑战进行了简单的介绍，分析了TD-LTE网络部署频段的综合覆盖能力，并提出以异构网组网技术来解决TD-LTE的网络深度覆盖问题，并对该技术方案进行了详细的论述。
%Currently, due to the characteristics of the TD-LTE network technology, as well as the positioning of its market operations, TD-LTE network depth coverage requirements are more stringent. This article describes the challenges facing TD-LTE depth coverage and analysis of the ability of the comprehensive coverage of the TD-LTE network deployments band, and proposed to solve the TD-LTE network depth coverage problem in heterogeneous network construction technique, and the technologythe program was discussed in detail.【总页数】5页(P26-30)【作者】刘三思;赵妍【作者单位】中国移动通信集团设计院有限公司四川分公司，成都 610045;工业和信息化部电信研究院，北京 100191【正文语种】中文【中图分类】TN929.5【相关文献】1.TD-LTE网络深度覆盖解决方案 [J], 李勇;卫钰;李果2.TD-LTE网络大规模MIMO深度覆盖解决方案 [J], 王楚锋;罗新军3.基于TD-LTE网络道路深度覆盖新型解决方案 [J], 罗新军4.TD-LTE高价值区域深度覆盖解决方案探讨 [J], 赵明峰;汪洋;张皓彦5.TD-LTE深度覆盖解决方案探讨 [J], 李春旭;孙鹏飞因版权原因，仅展示原文概要，查看原文内容请购买。
基于TD-LTE的矿用无线专网系统设计与实现的开题报告一、选题背景目前，国内矿区生产安全形势依然严峻，煤矿等行业已经普遍使用了无线通信技术，提高了生产效率，但是由于现有无线通信技术无法满足矿区高速移动性、室内外复杂环境、多信号干扰等问题，导致了矿井无线通信质量的不稳定性以及传输数据的不可靠性。
因此，应用单一的无线通信技术无法满足矿井内部的通信需求，矿用无线专网已经成为矿区无线通信系统的发展趋势之一。
随着4G技术的发展和与现有业务和设备的兼容性优势，TD-LTE技术成为了矿井无线专网建设的理想选择。
它在室内、室外环境下，高速移动性、高速数据传输以及安全性方面表现出了优秀的性能，能够满足矿井现代化生产的需求。
本选题旨在研究浅水湾煤矿TD-LTE无线专网系统的设计与实现，针对矿井复杂的工作环境和业务需求，提出了专用的网络架构和协议方案，较好地解决了矿井内部通讯的问题。
二、研究内容1. 矿用无线专网的概述介绍矿用无线专网的含义、矿井内部通讯的特点，TD-LTE技术在矿区无线通信中的应用及其优势。
2. 矿用无线专网需求分析调研矿井内部无线通信现状、问题及需求，针对矿井环境下的各种复杂情况，分析矿用无线专网应用所服务的业务需求，为系统设计提供需求基础。
3. 矿用无线专网网络架构设计基于需求分析，提出了适合矿井无线通信的专网网络架构，包括组网方式、网络拓扑结构、网络层次划分及网络节点规划等方面。
4. 系统协议的设计针对矿井业务需求以及TD-LTE在矿井通信中的优势特点，提出了一套矿用无线专网系统协议，包括链路管理协议、路由协议等。
5. 矿用无线专网系统实现基于网络架构和协议方案，设计并实现了浅水湾煤矿TD-LTE无线专网系统，实现了在矿井内部的高速数据传输和复杂环境下的移动性通讯。
三、研究意义1. 提高煤矿生产效率，降低人工成本浅水湾煤矿使用TD-LTE专网技术，能够实现高效、准确的业务操作，提高生产效率，降低业务流程中的人工成本。
C ommun icatio ns World Weekly2011（第五届）移动互联网国际研讨会大唐电信矿用通讯行业解决方案引入物联网的概念、技术和设备，首次将T D -SC D M A 技术运用于煤矿井下，与大唐电信自主研发的K T 151矿用通讯系统有机结合，提升了矿用通讯系统的内容，提高了企业管理的效率和全面性。
TD-SCDMA 矿用无线通信系统在“感知矿山”中的物联网应用大唐电信科技股份有限公司矿用无线通讯系统作为矿山信息通信系统的重要组成部分，在现代化大中型矿山企业中正扮演着越来越重要的角色。
矿用无线通讯系统具有通信(话音通信、数字分组通信)、调度(电话调度、会议汇接)、控制及信息采集等功能，应用于矿山的生产调度、指挥和单位内部通信。
同时，随着矿山企业自动化水平的不断提高对通信设备的要求也越来越高，有线通信向有/无混合通信发展已成为大势所趋。
采用T D -S C D M A 技术，提供3G 数据业务大唐电信通过自身TD 网络、芯片设计与制造、终端应用、信息安全等领域的优势，推动物联网产业发展，协助客户积极探索新环境下的业务应用。
通过TD 技术、感知层技术与新型应用的有效结合，利用TD-SC DM A 特有的高频谱利用率、大容量性，更将充分满足矿山企业的物与物互联，并与矿山生产的工业化和信息化相结合。
针对物联网产业涉及的应用层、网络层和传感层，大唐电信在I D 、G SM 工业模块、3G 终端模块、3G 工业模块、TD 网络终端设备、无线宽带等领域积累了雄厚的技术储备，目前提供面向物联网应用的感知层芯片和模块、网络层无线移动通信端到端解决方案及应用层行业应用软件。
根据用户的实际要求，大唐电信自主研发的K T151矿用无线通讯系统采用我国自主知识产权的3G 移动技术——TD-SCDM A 技术，组建井下无线专网，实现井上、井下的移动通信。
除了提供传统的语音、短消息等业务外，还可提供可视电话、视频监控、宽带数据接入等3G 业务，同时通过智能调度交换机实现有线、无线通讯网络的统一号码管理、一体调度及统一网管，不仅能够满足单矿井无线通讯应用需求，也能满足大型矿业集团多矿井组网漫游的需要，可为矿山行业用户提供整体解决方案，提高企业的管理水平和生产效率。
高铁GSM网络【摘要】文章基于专网优化思路，阐述了中国移动泰安分公司针对时延干扰、功率输出、DRU环路保护、供电和防雷、远程监控、防盗等展开的高铁GSM通信专网优化和维护整改活动，提升了高铁沿线的整体覆盖和通信质量，并改善了设备维护中的监控及时性和运行稳定性。
【关键词】GSM GRRU DRU 专网优化收稿日期：2011-11-17京沪高速铁路于2011年开通运营，给沿线各地的发展带来了新的机遇，也给高铁的GSM移动通信提出了更高要求。
京沪高速铁路全长约1318km，目前运营时速300km，地形和通信环境复杂，给网络覆盖和优化带来了难题，影响实际通信质量的隐性问题多，日常维护中面临的监控、防盗、供电、故障抢修、设备运行不稳定等问题也很突出。
中国移动泰安分公司对高铁通信覆盖采取了专网方式，全程使用GRRU（GSM Digital Remote RF Units，数字光纤射频拉远）设备，并采用多DRU（Digital Remote RF Unit，数字射频远端单元）共信源小区的方式，在光缆路由和组网方式中充分考虑提高设备运行的稳定性，日常维护中针对设备隐性问题、供电、防盗等展开改善和保障。
本文现就公司在专网建设、优化和日常维护中存在的问题及经验进行总结。
1 专网优化思路1.1 实现连续覆盖的专网方案针对高铁的通信特点，利用专网重点解决：连续覆盖、降低干扰以及减少切换。
高铁用户通信时容易发生切换混乱、无法接通、掉话等现象，CMCC对铁路测试的手机接收电平值要求为-94dBm，但多次DT测试的结果表明高铁车厢内手机接收电平达到-90dBm是保证正常通话的最低要求，在部分通信性能要求较高的路段应提升至-85dBm。
若高铁通信专网的小区间重叠覆盖区不够，将导致小区重选和切换混乱。
因此，需要充分考虑地形地物的影响和行驶速度，确保有足够的小区重叠覆盖区域，这是首要因素。
小区重选规则中，手机测量到邻小区C2值高于服务小区C2值且维持5s，将发起小区重选；若在跨位置区，则邻小区C2值必须高于服务小区C2值与CRH设置值的和，并且维持5s，手机将发起小区重选和位置更新；小区切换的时间取决于SACCH（Slow Associated Control Channel，慢速随路控制信道）的设置值（通常设为8），估算时长小于5s。
基于TD―LTE技术的矿山移动互联系统的应用与解析发表时间：2019-07-30T11:18:49.950Z 来源：《建筑细部》2018年第27期作者：张富强[导读] 整体系统优势体现在：高业务带宽、小型化的网络设备结构、多种融合业务以及设备的本安型特性。
广东海格怡创科技有限公司 510000摘要：在目前合国家推行煤矿企业“两化融合”政策的大环境下，文章结合煤矿信息化建设的实际需求，通过研究以TD-LTE技术为基础的矿山移动互联系统的系统组成、系统功能及系统特点等，将TD-LTE通信技术有效整合进煤矿信息管理系统，大大提升了系统的效率和安全生平水平，实现了IPv6在矿山系统的应用实践。
整体系统优势体现在：高业务带宽、小型化的网络设备结构、多种融合业务以及设备的本安型特性。
关键词：无线通信技术；TD-LTE技术；矿山移动互联系统；系统功能；系统组成；系统特点基于TD-LTE技术的矿山移动互联系统是以TD-LTE技术为基础，研究开发的一种适应煤矿生产环境的煤矿宽带无线专网系统以及业务应用系统。
TD-LTE技术是我国具有知识产权的先进移动通信技术，是3G的长期演进。
本系统的目标是以先进的技术促进信息化发展，系统的研究不仅推动了我国煤矿信息化等工业领域相关技术的应用与发展，也将切实缩小我国煤炭行业与发达国家之间的信息化技术差距，从而加快运用信息技术改造提升传统产业的步伐，通过信息化和工业化的高层次的深度结合，以信息化带动工业化、以工业化促进信息化，促进煤炭行业两化融合的发展应用。
1.系统组成本系统包含基于TD-LTE技术，包含适合煤炭行业应用的系统设备和多种类型终端，包括语音终端、数据传输终端、视频终端以及交流平台，广泛应用于国内煤矿和露天煤矿，可实时监控、指导煤矿作业与安全生产，实现实施在线检测与远程控制管理，在节省大量人力的同时，提升煤矿现场安全生产作业水平，从而提高煤矿的安全生产效率。
系统整体网络结构分为井上和井下2个部分，井下部分的本安型4G基站直接连接到光纤环网。
煤矿井下5G覆盖数据分析2020年5GtoB显著加速，垂直行业逐渐成为5G的重要用户，并深入参与到5G网络能力的验证工作，以考察5G是否满足行业的需求。
在测试中，由于业务需求不统一、测试场景单一、未考虑设备厂家能力等因素，造成了行业用户对5G网络能力的认知上的差异。
本文针对井工煤矿5G的覆盖能力、业务需求和网络规划进行了定量定性的分析，为5G在煤矿的网络规划提供了一定的参考。
煤矿井下5G覆盖数据分析——巷道内单站可覆盖400∙500米；综采面单站覆盖超过180米2020年是5GtoB的元年，也是5G在煤矿应用的元年。
2020年6 月17号，安标国家中心发布了《煤矿5G通信系统安全技术要求（试行）》和《煤矿5G通信系统安全标志管理方案（试行）》，5G作为新一代无线通信技术深入煤矿井下有了规范可循。
截止到2020年底，5G煤矿项目已超过50个。
在所有行业应用中，煤矿成为5G专网部署最多的行业。
为支撑煤矿井下的网络部署和规划，矿山企业、运营商和设备厂家在不同场景进行了多次5G覆盖能力的测试。
从多个煤矿的测试数据看，按照上行速率20Mbps为小区边缘，巷道内单站可覆盖400-500 米；综采面单站覆盖超过180米。
一、煤矿井下5G覆盖测试数据分析1、新元煤矿井下测试在山西华阳新材料集团新元煤矿的测试中，部署2.6GHZ四通道皮站，单通道发射功率21.7dBm(150mW),开启上下行时隙翻转功能(时隙配比DLUL= 1:3),井下采用错频组网方案，即相邻基站各开80MHZ带宽的载波。
在综采面覆盖能力测试过程中，采煤机距离天线90米左右，过了采煤机位置，由于遮挡，信号快速衰减。
在距离天线108米位置, 上行速率24Mbps左右波动。
* MAC Throughput UL ∙×< IO•XO <-x < SO50 <-× < 150•ISO O X < 2S0 • 250 <-x < 3S0•350 <-× < 450•x >∙ 4S09米18米27米36米45米54米63米72米81米90米99米108米在辅运巷道的测试过程中，在距离天线330米处地形变化较大, 信号快速衰减，在390米处，上行速率在20MbPS左右波动。
