07级电信学院单片机试卷一、填空题（1分/空，共35分）：1.A/D转换器的三个重要指标分别是：、、一个10V的8为D/A转换器的分辨率约为。
2. 若80C51的晶振频率为12MHZ，则其2个定时器/计数器对重复频率高的外部事件是不能正确计数的。
3. MCS-51单片机晶振频率为12MHZ，响应单重中断的最短时间与最长时间分别是、。
4. 某存储芯片有11条地址线和8条数据线，此芯片至少可以存放二进制数个，地址范围是，每个二进制数有位，若要把每个二进制数增加到16位，则应采用办法。
5. 在R7初值为00H的情况下，DJNZ，R7，rel指令将循环执行次。
6. 若（DPTR）=5306H，（A）=49H，执行下列指令：MOVC A，@A+DPTR后，送入A的是程序存储器单元的内容。
7. 假定(SP)=45H，(ACC)=46H，(B)=47H，执行下列指令：PUSH ACCPUSH B后，(SP)= ，(ACC)= ，(B)= 。
8. 执行下列指令序列：MOV C，P1.0ANL C，P1.1OR C，/P1.2MOV P1.3，C后，所实现的逻辑运算式为。
9、假定addr11=00100011001B，标号ＭＮ的地址为２０９９H。
执行指令：ＭＮ：AJMP，addr11后，程序转移的地址_____________去执行。
10、在相对寻址方式中，“相对”两字是指相对于___________________，寻址得到得结果是____________________。
在变址寻址方式中，以___________做变址寄存器，以_________ 或___________作基址寄存器。
11、假定标号MN的地址为2000Ｈ，标号ＸY值为2022H。
应执行指令：MN：SJMP XY该指令的相对偏移量为________。
12、累加器A中存放一个其值小于63的8位无符号数，CY清“0”后执行指令：RLC ARLC A则A中数变为原来的_______倍。
单片机原理及应用试题含参考答案一、单选题（共54题，每题1分，共54分）1.DIV AB 是（）A、数据传送指令B、算术运算指令C、逻辑运算指令D、控制转移指令E、位操作指令正确答案：B2.8051单片机的定时器T1用作定时方式时是A、由外部时钟频率定时，一个时钟周期加1B、由内部时钟频率定时，一个时钟周期加1C、由内部时钟频率定时，一个机器周期加1D、由外部时钟频率定时，一个机器周期加1正确答案：C3.当（IP）=04H时，优先级最高的中断源是（）：A、定时计数器1B、定时计数器0C、外部中断0D、外部中断1正确答案：D4.DJNZ direct，rel是（）A、数据传送指令B、算术运算指令C、逻辑运算指令D、控制转移指令E、位操作指令正确答案：D5.指令CLR C 源操作数的寻址方式是（）：A、寄存器寻址B、直接寻址C、立即数寻址D、寄存器间接寻址E、变址寻址F、相对寻址G、位寻址正确答案：G6.定义字节型数据的伪指令是（）：A、DSB、DBC、DWD、BIT正确答案：B7.单片机上电复位后，P0的内容和SP的内容为（）：A、FFH，00HB、FFH，07HC、0000H，07HD、0000H，00H正确答案：B8.执行下列程序后，内部RAM 30H单元的内容是（）。
MOV 30H，#00H MOV R0，#30H MOV A， 30H ADD A， #05H MOVC A， @A+PC MOV @R0， A SJMP $ TDB：DB 00H ，01H ，02H，03H，05HA、00HB、02HC、05HD、30H正确答案：B9.若（A）=86H，（PSW）=80H，则执行RRC A指令后A、C3HB、B3HC、0DHD、56H正确答案：A10.已知(A)=88H，(PSW)=80H，执行指令SUBB A,#66H后PSW的内容为（）：A、C4HB、04HC、C0HD、00H正确答案：B11.INTEL 8051 CPU是（）位的单片机.A、16B、4C、8D、32正确答案：C12.指令MOV A，＠R0 源操作数的寻址方式是（）：A、寄存器寻址B、直接寻址C、立即数寻址D、寄存器间接寻址E、变址寻址F、相对寻址G、位寻址正确答案：D13.一个具有4K字节的程序放在首地址为5000H的存贮区,则末地址为（）：A、6000HB、6FFFHC、5F00HD、5FFFH正确答案：D14.1010 0110B∧1111 0000B=（）：A、1010 0000BB、0000 0110BC、0101 1001BD、1010 0110B正确答案：A15.MCS-51单片机定时器溢出标志是A、TR1和TR0B、IE1和IE0C、IT1和IT0D、TF1和TF0正确答案：D16.MCS-51指令系统中，指令ADD A，R0 执行前（A）=86H，（R0）=7AH，（C）=0 执行后，其结果为（）。

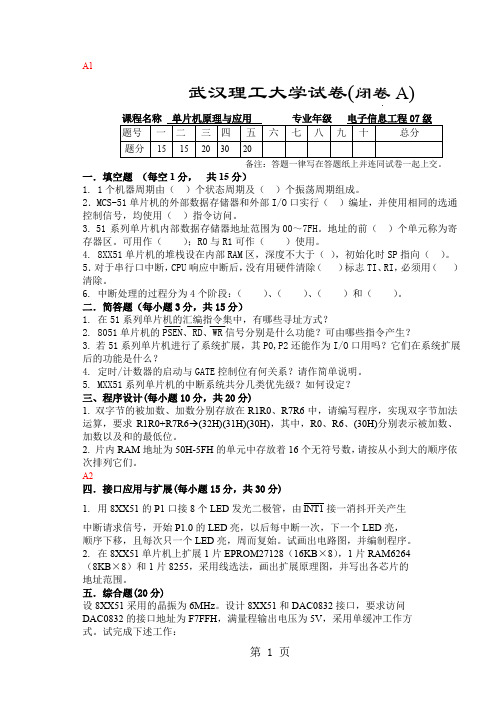

A1武汉理工大学试卷(闭卷A)备注：答题一律写在答题纸上并连同试卷一起上交。
一．填空题（每空1分，共15分）1. 1个机器周期由（）个状态周期及（）个振荡周期组成。
2．MCS-51单片机的外部数据存储器和外部I/O口实行（）编址，并使用相同的选通控制信号，均使用（）指令访问。
3. 51 系列单片机内部数据存储器地址范围为00～7FH。
地址的前（）个单元称为寄存器区。
可用作（）；R0与R1可作（）使用。
4. 8XX51单片机的堆栈设在内部RAM区，深度不大于（），初始化时SP指向（）。
5．对于串行口中断，CPU响应中断后，没有用硬件清除（）标志TI、RI，必须用（）清除。
6. 中断处理的过程分为4个阶段：（）、（）、（）和（）。
二．简答题（每小题3分，共15分）1. 在51系列单片机的汇编指令集中，有哪些寻址方式？2. 8051单片机的PSEN、RD、WR信号分别是什么功能？可由哪些指令产生？3. 若51系列单片机进行了系统扩展，其P0,P2还能作为I/O口用吗？它们在系统扩展后的功能是什么？4. 定时/计数器的启动与GATE控制位有何关系？请作简单说明。
5. MXX51系列单片机的中断系统共分几类优先级？如何设定？三、程序设计(每小题10分，共20分)1. 双字节的被加数、加数分别存放在R1R0、R7R6中，请编写程序，实现双字节加法运算，要求R1R0+R7R6 (32H)(31H)(30H)，其中，R0、R6、(30H)分别表示被加数、加数以及和的最低位。
2. 片内RAM地址为50H-5FH的单元中存放着16个无符号数，请按从小到大的顺序依次排列它们。
A2四．接口应用与扩展(每小题15分，共30分)1.用8XX51的P1口接8个LED发光二极管，由INT1接一消抖开关产生中断请求信号，开始P1.0的LED亮，以后每中断一次，下一个LED亮，顺序下移，且每次只一个LED亮，周而复始。
试画出电路图，并编制程序。
2010年1月20日共 8 页 第1页共 8 页 第2页装 订 线2009—2010学年第一学期闽江学院考试试卷考试课程：单片机原理与应用试卷类别：A 卷5 B 卷□ 考试形式：闭卷5 开卷□ 适用专业年级： 2007级 电子信息工程班级 姓名 学号题号 一 二 三 四 五 六 总分 得分一、单项选择题20% （每小题2分。
请将正确答案填写在每小题题号前的括号中。
）得分( )1、某8位二进制有符号数的原码为11011010B ，其补码为___________A. 00100110BB. 10100110BC. 00100101BD. 10100101B ( )2、AT89S51单片机内部包含的定时器/计数器的个数为___________A. 1个B. 2个C. 3个D. 5个( )3、从用户使用的角度看，AT89S51单片机程序存储器的最大地址空间范围为___________A. 2KBB. 4KBC. 8KBD. 64KB ( )4、AT89S51单片机的四个I/O 端口中，以下说法错误．．的是___________ A. P0口的驱动能力最强B. 作输入口时，应先向相应端口锁存器写1C. 都具有第二功能D. 都可作通用I/O 口使用( )5、AT89S51单片机的低功耗（空闲和掉电）工作方式中，以下说法错误．．的是___________A. 掉电方式的功耗更低B. 退出掉电方式的惟一方法是硬件复位C. 它们的启动由软件控制D. 退出空闲方式的惟一方法是硬件复位( )6、位地址用字符名表示时，可用的伪指令是___________A. BITB. DATAC. DBD. DW ( )7、AT24C01的存储容量为___________A. 1BB. 128BC. 256BD. 1KB ( )8、TLC2543是___________A. 8位串行的A/D 转换器B. 8位并行的A/D 转换器C. 12位串行的A/D 转换器D.12位并行的A/D 转换器( )9、8051单片机后向通道的控制对象为大功率伺服驱动机构时，如电机等，进行系统与现场干扰隔离的常用装置是___________A. A/D 器件B. 传感器 C . 光电耦合器 D. D/A 器件 ( )10、以下关于n 位数码管静态和动态显示比较的说法正确．．的是___________ A. 静态显示的亮度比动态显示的亮度高些B. 静态显示比动态显示更节约成本C. 静态显示程序设计比动态显示程序设计更复杂D. 静态显示比动态显示需要更多的CPU 干预二、分析题 26%得分1、（6%）判断下列指令的对错，对于错误的指出错误的原因；对于正确的指出其寻址方式。
一、单项选择题（共20题，每小题目1.5分，共30 分）1、MCS-51单片机的堆栈区应建立在（A）。
A、片内数据存储区的低128字节单元B、片内数据存储区C、片内数据存储区的高128字节单元D、程序存储区2、MCS-51单片机定时器工作方式0是指的（ C ）工作方式。
A、8位B、8位自动重装C、13位D、16位。
3、8031的外部程序存储器常采用的芯片是（A）。
2764A、2716B、8255C、74LS06D、21144、若8155命令口地址是CF00H，则A口与B口的地址是（）。
A、CF0AH 、CF0BHB、CF01H、CF02HC、CF02H、CF04HD、0AH、0BH5、8051单片机全部使用外接ROM时，其( D )引脚必须接地。
A、PSENB、ALEC、RDD、EA6、下列芯片中其功能为可编程控制的接口芯片是（ D ）。
A、74LS373B、2114C、2716D、81557、数字系统和模拟系统之间的接口常采用（ C ）。
A、计数器B、多谐振荡器C、数/模和模/数转换器8、数/模转换器的分辨率取决于（A）。
A、输入的二进制数字信号的位数，位数越多分辨率越高B、输出的模拟电压的大小，输出的模拟电压越高，分辨率越高C、参考电压UR的大小，UR越大，分辨率越高9、逐次逼近型A/D转换器转换开始时，首先应将（A）。
A、移位寄存器最高位置1B、移位寄存器的最低位置1C、移位寄存器的所有位均置1 10、某模/数转换器的输入为0 ~10V模拟电压，输出为8位二进制数字信号。
则该模/数转换器能分辨的最小模拟电压为（ C ）。
A、0 VB、0.1 VC、251V11、在运用8031单片机扩展32K数据存储器RAM时，需采用（ C ）条地址线。
A．10 B．13 C．15 D．512、设A=AFH （20H）=81H，指令：ADD A，20H执行后的结果是（ B ）。
A、A=81HB、A=30HC、A=AFHD、A=20H13、扩展存储器时要加锁存器373，其作用是（A）。

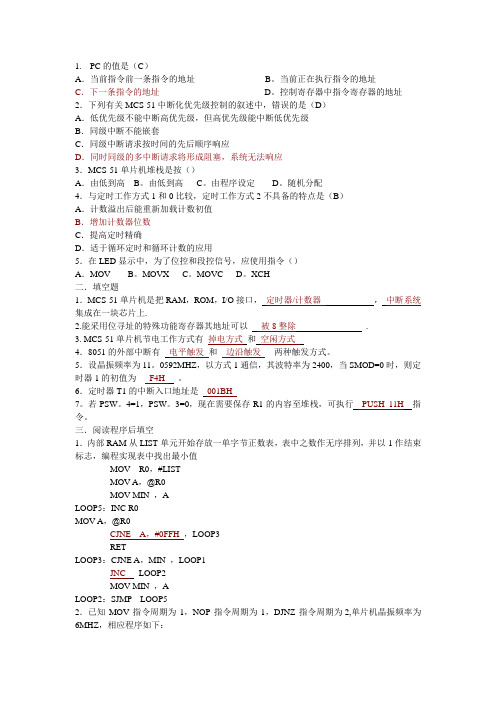

1.PC的值是（C）A．当前指令前一条指令的地址B。
当前正在执行指令的地址C．下一条指令的地址D。
控制寄存器中指令寄存器的地址2．下列有关MCS-51中断化优先级控制的叙述中，错误的是（D）A．低优先级不能中断高优先级，但高优先级能中断低优先级B．同级中断不能嵌套C．同级中断请求按时间的先后顺序响应D．同时同级的多中断请求将形成阻塞，系统无法响应3．MCS-51单片机堆栈是按（）A．由低到高B。
由低到高C。
由程序设定D。
随机分配4．与定时工作方式1和0比较，定时工作方式2不具备的特点是（B）A．计数溢出后能重新加载计数初值B．增加计数器位数C．提高定时精确D．适于循环定时和循环计数的应用5．在LED显示中，为了位控和段控信号，应使用指令（）A．MOV B。
MOVX C。
MOVC D。
XCH二．填空题1．MCS-51单片机是把RAM，ROM，I/O接口，定时器/计数器，中断系统集成在一块芯片上.2.能采用位寻址的特殊功能寄存器其地址可以被8整除.3. MCS-51单片机节电工作方式有掉电方式和空闲方式4．8051的外部中断有电平触发和边沿触发两种触发方式。
5．设晶振频率为11。
0592MHZ，以方式1通信，其波特率为2400，当SMOD=0时，则定时器1的初值为F4H 。
6．定时器T1的中断入口地址是001BH7。
若PSW。
4=1，PSW。
3=0，现在需要保存R1的内容至堆栈，可执行PUSH 11H指令。
三．阅读程序后填空1．内部RAM从LIST单元开始存放一单字节正数表，表中之数作无序排列，并以-1作结束标志，编程实现表中找出最小值MOV R0，#LISTMOV A，@R0MOV MIN ，ALOOP5：INC R0MOV A，@R0CJNE A，#0FFH ，LOOP3RETLOOP3：CJNE A，MIN ，LOOP1JNC LOOP2MOV MIN ，ALOOP2：SJMP LOOP52．已知MOV指令周期为1，NOP指令周期为1，DJNZ指令周期为 2,单片机晶振频率为6MHZ，相应程序如下：MOV R3 ，（①）LOOP：NOPNOPDJNZ R3，LOOP（1）若想该程序延时50us，则①中应填入#06H（2）NOP指令所起的作用是延时一个机器周期3．设两个十制数分别在内部RAM 40H和50H单元开始存放（低位在前），其字节长度存在内部RAM 30H单元中。
学院领导审批并签名A/B卷广州大学2006-07 学年第一学期考试卷课程单片机原理及应用考试形式（开/闭卷，考试/查）物理与电子工程学院物理系物理学（电本师范）专业班级学号姓名题次一二三四五六七八九十总分评卷人分数10201030评分一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题2分，共10分)1.8051单片机有片内RAM容量( )A. 128BB. 8KBC. 4KBD. 256B2.MCS-51单片机的工作寄存器区位于内部RAM的( )单元。
A. 00H—7FHB. 20H—7FHC. 00H—1FHD. 20H—2FH3.MCS-51单片机的串行中断入口地址为( )A. 0003HB. 0013HC. 0023HD. 0033H4.MCS-51单片机的最小时序定时单位是( )A. 状态B.时钟周期C. 机器周期D. 指令周期5.若MCS-51单片机的晶振频率为12MHZ,定时器/计数器的计数脉冲频率为( )A. 2MHzB. 1MHzC. 500KHzD. 250KHz二、填空题（每空1分，共20分）1.堆栈设在______存储区，程序存放在______存储区。
2.复位时A=______，PSW= ，SP= ，P0～P3= 。
3.8051有____ 个中断源，个优先级，各中断服务程序的入口地址是，，，和。
4.当EA接地时，MCS-51单片机将从______的地址0000H开始执行程序。
5.8051单片机的内部有个定时/计数器，有种工作方式。
6.I/O数据的四种传送方式有、、____ __和_____ _。
三、名词解释（每小题2分，共10分）1.波特率2.分辨率3.指令周期4.堆栈5.中断四、读程序（阅读程序后填空。
每小题5分，共30分）1.已知X和Y单元分别保存单字节无符号数x和y，相应程序如下：MOV A,XCJNE A,#21H,N1 ;①N1: JC L1CJNE A,#40H,N2N2: JNC L2CLR CRLC AADD A,XSJMP L2L1: CPL AL2: MOV Y,ARET1〉①所在行的指令作用是什么？2〉该程序所实现的x和y的函数关系是什么？2. MOV C,ACC.1ANL C,P2.1MOV 11H,CMOV C,ACC.2ANL C,P2.7ORL C,11HMOV P1.5,CRET1〉该程序所完成的逻辑运算表达式是什么?2〉程序中11H位所在的RAM单元地址是多少?3.已知（SP）=60H，（DPTR）=1686H，在执行下列指令后，（SP）=______，内部RAM（61 H）=______, (62H)= , (DPH)= ，（DPL）= 。
单片机考试试卷试卷B适用班级: 大连职业技术学院 09电气(S)一、2011 ,2012 学年第一学期二09电气(三校) 《单片机原理与应用》试卷(B)卷印刷数:120 (本试卷共 4 页，计 5 道大题)题卷平实总一二三四五六七号面时践分班级得分答题说明, 姓名1、考生必须按试卷左侧上要求填写的系别、班级、姓名、考号等项内容;学号……一、填空题(共30分，每空1分)1.单片机的CPU是由和组成的。
2.AT89C51可扩展 KB的外ROM，对应的地地址范围是从 H~ H; KB的外RAM，对应的地地址范围是从 H~ H。
程序状态寄存器PSW的作用是用来保存程序运行过程中的各3. 种状态信息。
其中CY为标志，用于无符号数加(减)运算，当进行操作时作为位累加器。
OV为标志，用于有符号数的加(减)运算。
4. 消除键盘抖动常用两种方法，一是采用硬件去抖电路，用基本RS触发器构成;二是采用软件去抖程序，既测试有键输入时需延时毫秒后再测试是否有键输入，此方法可判断是否有键抖动。
5. AT89C51芯片的存储器是由和构成的6.加法运算的溢出指的是和超出了 ~ 的范围。
7.一个字节= 位。
8.在进行加法运算中，其中一个加数必须放在中，和应放在中;在进行减法运算时，被减数放在中，差放在中。
9.进行如下数制转换:100110111B= H= D10. AT89C51单片机的四个并行的I/O口分别是:口、口、口和口。
11. P的第二功能是 . 3.6第1页，共4页12、一个机器周期有个状态周期组成，每个状态周期有个时钟周期组成。
二、判断题(共10分，每空1分)1(程序计数器PC不能对它进行读写操作。
( ) 2(内部寄存器Rn(n=0-7)作为间接寻址寄存器。
( ) 3(当AT89C51上电复位时,堆栈指针(SP)=00H。
( ) 4(CLR R0 ( ) 5(EPROM的地址线为11条时，能访问的存储空间有4K。
广东工业大学考试试卷( B )课程名称:单片机原理与接口技术考试时间: 2007年1月26日 (第21周星期五)一、填空(每空1分，共25分)1.在MCS-51中，使用、引脚读写以总线方式扩展的并行I/O口。
2.在MCS-51单片机中，特殊功能寄存器支持寻址方式；而高128字节内部RAM(80H～0FFH)支持寻址方式；当使用“MOVX @DPTR，A”指令写89C51RX芯片内部ERAM时，WR引脚(无效、有效)。
3.在由MCS-51构成的单片机应用系统中，如果存在外部程序存储器，则EA/Vpp引脚应（接地、接Vcc、悬空），PSEN引脚应(接地、接Vcc、悬空、接存储器芯片OE端)。
4.根据指令特征，可将计算机指令系统分为_____和_____两大类；其中MCS-51单片机采用指令系统，其特征是指令长度长短不一。
5.在MCS-51中，执行了如下指令或程序段后，指出PSW寄存器内容(假设指令执行前PSW=00H，且各小题相互独立)。
(1) ADD A,#5FH ；执行前A=82H，执行后PSW=______H(2) ORL 30H,#0FH ；执行后PSW=______H(3) INC A ；执行前A=0FFH，执行后A=___H；PSW=______H(4) CJNER0，#60H, NEXT1；执行前R0=61H，执行后R0=___H；PSW=______H(5) MOV A，#0FH ；执行后PSW=______H6.MCS-51串行口UART可以工作于方式0、1、2、3，其中方式____不能用于串行通信，而方式_____串行通信波特率不可调，仅与晶振频率有关。
7.在MCS-51应用系统中，复位后将从程序存储器的________H单元执行指令码。
8.下面是串行口接收中断服务程序片段，请在横线上填写相应指令，完善该中断服务程序。
PROC UARTUART:JBC TI, EXIT______________________________JNB RI, EXITMOV A, SBUFMOV C, PANL C, /RB8MOV F0, CMOV C, RB8ANL C, /PORL C, F0JNC RIGHTMOV SBUF, #5AHSJMP EXITRIGHT:MOV 30H, AEXIT:______________________________________________________RETIEND二、判断题(正确打√，错误打×) (每题1.5分，共15分)1.汇编程序的伪指令与CPU类型有关。
苏州经贸职业技术学院2006～2007学年第一学期《单片机原理及接口技术》期终试卷B卷班级：姓名：学号：成绩：一、填空题（40分）1、89C51复位后·CPU从H单元开始执行程序。
·SP的内容为H，第一个压入堆栈的数据将位于RAM的H单元。
·SBUF的内容为。
·ORL A，#4指令执行后，PSW寄存器的内容将等于。
2、89C51作最小系统·其/EA引脚必须接。
·可作通用I/O口的至少有P口的8条I/O线，最多还加上P口的8条I/O线。
·P口作地址/数据总线，传送地址码的8位；·P口作地址总线，传送地址码的8位。
·MOVX指令用来对 RAM进行读写操作。
3、存储器组织·89C51片内RAM有字节。
·若（PSW）=18，则有效R0的地址为H。
·对89C51来说，MOV A，＠R0指令中的R0之取值范围最大可为B。
·位地址7F还可写成 H.。
4、定时器和串行口·89C51的作串行接口方式1和方式3的波特率发生器。
·若89C51的fosc=12MHz，则其两个定时器对重复频率高于MHz的外部事件是不能正确计数。
·在定时器T0运作模式3下，TH0溢出时，标志将被硬件置1去请求中断。
·在运作模式3下，欲使TH0停止运作，应执行一条指令。
·在多机通信中，若字符传送率为100B/s ,则波特率等于 B/s。
·在多机通信中，主机发送从机地址呼叫从机时，其TB8位为，各从机此前必须将其SCON中的REN位和位设置为1。
5、中断系统·/INT0和/INT1的中断标志分别是 和 。
·T0和T1两引脚也可作为外部中断输入引脚，这时TMOD寄存器中的C/T 位应当为。
·上题中，若M1、M0两位置成10B，则计数初值应当是（TH）=（TL）= H。
指令以及任何访问 和 寄存器的指令执行过后，CPU不能马上响应中断。
6、指令系统·在R7初值为00H的情况下，DJNZ R7，rel 指令将循环执行次。
·欲使P1口的低4位输出0而高4位不变，应执行一条指令。
·欲使P1口的高4位输出1而低4位不变，应执行一条指令。
·MCS—51的两条查表指令是和。
二、简答分析题（30分）1、简述程序状态字寄存器PSW中各位的含义。
并说出选择工作寄存器组位的编码。
2、某程序如下SYART：PUSH DPHPUSH DPLMOV DPTR ，#TABMOVC A，＠A+DPTRPOP DPHPOP DPLTAB：DB 00HDB 01HDB 08HDB 01BH…若执行前（A）=01H，则执行后（A）= 。
若执行前（A）=03H，则执行后（A）= 。
指令RET的功能是。
3、简述89C51串行异步通讯的概念，数据帧格式的的组成，串行接口的工作方式有几种？三、编程题（任选2题，20分）1、编写程序，进行两个16位数的减法：6F5DH－13B4H，结果存入片内RAM的30H和31H单元，30H存差的低8位。
2、以定时器/计数器1进行外部事件计数，每计数1000个脉冲后，定时器/计数器1转换为定时工作方式，定时10ms后又转为计数方式，如此循环不止。
假定f OSC为6MHz，用模式1编程。
3、编制串行通讯的数据发送程序，发送片内RAM 50H～5FH的16B数据，串行接口设定为方式2，采用偶校验方法。
设晶振频率为6MHz。
四、设计题（10分）1．在一个89C51单片机与一片DAC0832组成的应用系统中，DAC0832的地址为7FFFH，输出电压为0～5 V。
试画出有关逻辑框图，并编写产生矩形波，其波形占空比为１∶4，高电平时电压为2.5 V，低电平时电压为1.25 V的转换程序。
苏州经贸职业技术学院2006～2007学年第一学期《单片机原理及接口技术》期终试卷B卷班级：姓名：学号：成绩：一、填空题（40分，每小格1分）1、89C51复位后·CPU从0000H单元开始执行程序。
·SP的内容为07H H，第一个压入堆栈的数据将位于片内RAM的08H单元。
·SBUF的内容为不变。
·ORL A，#4指令执行后，PSW寄存器的内容将等于01H。
2、89C51作最小系统·其/EA引脚必须接高电平。
·可作通用I/O口的至少有P1口的8条I/O线，最多还加上P3口的8条I/O 线。
·P 0 口作地址/数据总线，传送地址码的低8位；·P2口作地址总线，传送地址码的高8位。
·MOVX指令用来对片外 RAM进行读写操作。
3、存储器组织·89C51片内RAM有128字节。
·若（PSW）=18，则有效R0的地址为18H。
·对89C51来说，MOV A，＠R0指令中的R0之取值范围最大可为256B。
·位地址7F还可写成2F H. 7。
4、定时器和串行口·89C51的T1作串行接口方式1和方式3的波特率发生器。
·若89C51的fosc=12MHz，则其两个定时器对重复频率高于0.5MHz的外部事件是不能正确计数。
·在定时器T0运作模式3下，TH0溢出时，TF0标志将被硬件置1去请求中断。
·在运作模式3下，欲使TH0停止运作，应执行一条CLR TR0·在多机通信中，若字符传送率为100B/s ,则波特率等于1100 B/s。
·在多机通信中，主机发送从机地址呼叫从机时，其TB8位为1 ，各从机此前必须将其SCON中的REN位和SM2位设置为1。
5、中断系统·/INT0和/INT1的中断标志分别是IE0和IE1。
·T0和T1两引脚也可作为外部中断输入引脚，这时TMOD寄存器中的C/T 位应当为1。
·上题中，若M1、M0两位置成10B，则计数初值应当是（TH）=（TL）= 255H。
RETI指令以及任何访问IE和IP寄存器的指令执行过后，CPU不能马上响应中断。
6、指令系统·在R7初值为00H的情况下，DJNZ R7，rel 指令将循环执行256次。
·欲使P1口的低4位输出0而高4位不变，应执行一条ANL P1，#F0H指令。
·欲使P1口的高4位输出1而低4位不变，应执行一条ORL P1，#F0H指令。
·MCS—51的两条查表指令是MOVC A,@A+DPTR和MOVC A,@A+PC。
二、简答分析题（30分，评分标准：每小题各10分）1、简述程序状态字寄存器PSW中各位的含义。
并说出选择工作寄存器组位的编码。
答：程序状态字寄存器PSW：程序状态字寄存器PSW：是一个8位寄存器，用来存放当前指令执行后操作结果的某些特征，以便为下一条指令的执行提供依据。
定义格式如下。
其中，CY：进借位标志；AC：辅助进借位标志； F0：软件标志；OV：溢出标志；F1：用户标志位；P：奇偶校验标志； RS1、RS0：工作寄存器组选择（如表所示）。
表工作寄存器组选择控制表RS1 RS0寄存器组对应RAM地址0 0000H∽07H0 1108 H∽0FH1 0210 H∽17H1 1318 H∽1FH2、某程序如下SYART：PUSH DPHPUSH DPLMOV DPTR ，#TABMOVC A，＠A+DPTRPOP DPHPOP DPLTAB：DB 00HDB 01HDB 08HDB 01BH…若执行前（A）=01H，则执行后（A）= 01H 。
若执行前（A）=03H，则执行后（A）= 08H 。
指令RET的功能是 子程序调用指令。
完成子程序结束后返回到调用指令ACALL或LCALL的下一条指令处，继续执行下去。
3、简述89C51串行异步通讯的概念，数据帧格式的的组成，串行接口的工作方式有几种？答：在异步通信中，数据和字符是一帧一帧地传送。
在帧格式中，一个字符由4个部分组成：起始位、数据位、奇偶校验位和停止位。
首先起始位（0）信号只占一位，用来通知接收设备一个待接收的字符开始到达；然后是5位～8位数据（规定低位在前，高位在后）；下来是奇偶校验位（可省略），也可用这一位（1/0）来确定这一帧中的字符所代表信息的性质（地址/数据等）；最后是停止位（1），用来表征字符的结束，是一位高电位，可以是一位、1.5位、2位。
串行接口的工作方式有4种工作方式：方式0（8位同步移位寄存器），方式1（10位异步收发），方式2（11位异步收发），方式3（11位异步收发）。
三、编程题（任选2题，20分，评分标准：每小题10分）1、编写程序，进行两个16位数的减法：6F5DH－13B4H，结果存入片内RAM的30H和31H单元，30H存差的低8位。
解：ORG 0300HCLR CMOV A，#5DHMOV R0,#B4HSUBB A, R0MOV 30H,AMOV A，#6FHMOV R1,#13HSUBB A, R1MOV 31H,ARET2、以定时器/计数器1进行外部事件计数，每计数1000个脉冲后，定时器/计数器1转换为工作式，定时10ms后又转为计数方式，如此循环不止。
假定f OSC为6MHz，用模式1编程。
解： T1为定时器时初值：10×10－3=（216－X）×12/（6×106）X=216－10×10－3×（6×106）/12=65536－5000=EC78H T1为计数器时初值：X＋1000=216X=64536=FC18H程序清单：用查询方式设计ORG 0100HL1： MOV TMOD,#50HMOV TH1, #0FCHMOV TL1, #18HSETB TR1LOOP1: JBC TF1,L2SJMP LOOP1L2: CLR TR1MOV TMOD, #10HMOV TH1, #0ECHMOV TL1, #78HSETB TR1LOOP2: JBC TF1,L1SJMP LOOP23、编制串行通讯的数据发送程序，发送片内RAM 50H～5FH的16B数据，串行接口设定为方式2，采用偶校验方法。
设晶振频率为6MHz。
解：用查询方式发送程序：ORG 0200HMOV SCON,#80HMOV PCON,#80HMOV R0,#50HMOV R7,#16LOOP: MOV A,@R0MOV C,PMOV TB8,CMOV SBUF,AJNB TI,$CLR TIINC R0DJNZ R7,LOOPRET四、设计题（10分）1．在一个89C51单片机与一片DAC0832组成的应用系统中，DAC0832的地址为7FFFH，输出电压为0～5 V。
