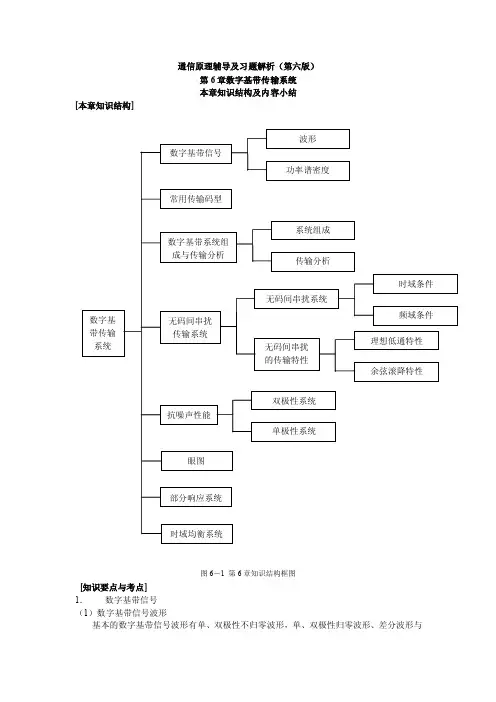

通信原理辅导及习题解析（第六版）第6章数字基带传输系统本章知识结构及内容小结[本章知识结构]图6－1 第6章知识结构框图[知识要点与考点]1．数字基带信号（1）数字基带信号波形基本的数字基带信号波形有单、双极性不归零波形，单、双极性归零波形、差分波形与多电平波形。

（2）数字基带信号的数学表达式 ①()()nsn s t a g t nT ∞=-∞=-∑式中，()s t 为单极性时，n a 取0或＋1；()s t 为双极性时，n a 取＋1或－1。

()g t 可取矩形 ②()()nn s t s t ∞=-∞=∑（3）数字基带信号的功率谱密度[]212212()(1)()()()(1)()()s s s s s s m P f f P P G f G f f PG mf P G mf f mf δ∞=-∞=--++--∑① 二进制数字基带信号的功率谱密度可能包含连续谱与离散谱。

其中，连续谱总是存在，根据连续谱确定信号带宽；在双极性等概信号时，离散谱不存在，根据离散谱确定直流分量与定时分量；② 二进制不归零基带信号的带宽为s f （1/s s f T =）；二进制归零基带信号的带宽为1/τ。

2．常用传输码型常用传输码型有三电平码（AMI 码、HDB3码）与二电平码（双相码、差分双相码、密勒码、CMI 码、块编码）。

其中，AMI 码与HDB3码需要重点掌握。

（1）AMI 码将消息码的“1”(传号)交替地变换为“+1”和“－1”，而“0”(空号)保持不变。

（2）HDB3码 ① 编码规则：当连0数目不超过3个时，同AMI 码；连0数目超过3时，将每4个连“0”化作一小节，定义为B00V ；V 与前一个相邻的非0脉冲极性相同，相邻的V 码之间极性交替。

V 的取值为+1或-1；B 的取值可选0、+1或-1；V 码后面的传号码极性也要交替。

② 译码规则：寻找破坏脉冲V 码，即寻找两个相邻的同极性码，后一个码为V 码；V 码与其之前的3个码一起为4个连0码；将所有-1变成+1后便得到原消息代码。

通信原理实验数字基带传输系统matlab-概述说明以及解释1.引言概述部分的内容可以如下所示：1.1 概述在现代通信领域中，数字基带传输系统是一种重要的通信技术，用于在信号传输中将模拟信号转换为数字信号，并进行传输和接收。

本文将介绍关于通信原理实验中数字基带传输系统的实验内容以及利用MATLAB 进行实验的应用。

数字基带传输系统是一种将模拟信号转换为数字信号的技术，它通过将连续时间信号进行采样和量化处理，并使用调制技术将数字信号转换为模拟信号。

这种技术在现代通信系统中得到了广泛应用，例如无线通信、有线通信、数据传输等。

本文主要介绍了通信原理实验中数字基带传输系统的相关内容。

在实验中，我们将学习数字基带传输系统的基本原理和工作流程，了解信号的采样、量化和调制技术等关键概念。

同时，我们将探索MATLAB在通信原理实验中的应用，利用MATLAB软件进行数字信号处理、调制解调器设计和性能评估等实验内容。

在深入了解数字基带传输系统的基本原理和工作流程之后，我们将通过实验结果总结，分析实验中各个环节的性能指标和优劣。

同时，我们还将对数字基带传输系统的未来发展进行展望，探讨其在通信领域的应用前景和发展方向。

通过本文的学习，读者将能够更好地理解数字基带传输系统在通信原理实验中的应用，了解MATLAB在数字信号处理和调制解调器设计方面的功能和优势。

这将有助于读者更好地掌握数字基带传输系统的原理和实现，为通信技术的发展和应用提供有力支持。

文章结构是指文章整体的组织框架，它决定了文章的逻辑顺序和内容安排。

本文将分为引言、正文和结论三个部分。

具体的文章结构如下：引言部分（Chapter 1）：概述、文章结构和目的1.1 概述在本章中，我们将介绍通信原理实验中的数字基带传输系统，并重点介绍MATLAB在通信原理实验中的应用。

数字基带传输系统是现代通信领域中的重要课题之一，它在各种无线通信系统中起着关键作用。

1.2 文章结构本文将分为引言、正文和结论三个部分。

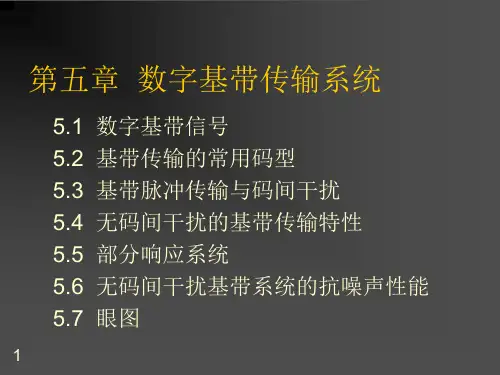

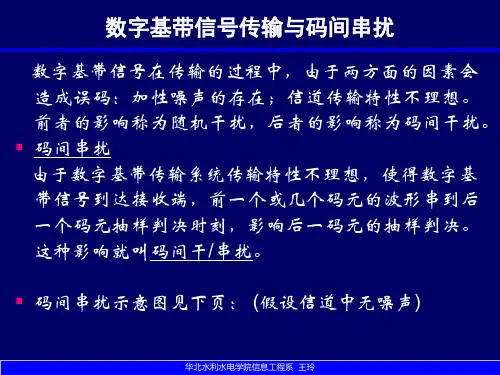

第5章 数字基带传输系统5.1 学习指导 5.1.1 要点本章的要点主要有数字基带传输系统结构及各部件功能；基带信号常用波形及其频谱特性；基带传输常用码型的编译及其特点；码间串扰和奈奎斯特第一准则；理想低通传输特性和奈奎斯特带宽；升余弦滚将特性；第一类部分响应系统；无码间串扰基带系统的抗噪声性能；眼图和均衡的概念。

1.数字基带传输系统数字基带传输系统：不经载波调制而直接传输数字基带信号的系统，其基本结构如图5-1所示。

主要有发送滤波器、信道、接收滤波器、同步提取电路以及抽样判决器组成。

发送滤波器用于产生适合于信道中传输的基带信号波形。

信道是基带信号传输媒质（通常为有线信道）。

加性n (t )是均值为零的高斯白噪声。

接收滤波器的功能接收有用信号，滤除带外噪声，对信道特性均衡，使输出的基带波形有利于抽样判决。

同步提取即从接收信号中提取用来抽样的定位脉冲。

抽样判决器用来对对接收滤波器的输出波形进行抽样、判决和再生（恢复基带信号）。

图5 - 1 数字基带传输系统的原理方框图2.数字基带信号及其频谱特性(1) 数字基带信号数字基带信号用不同的电平或脉冲来表示不同的消息代码。

数字基带信号的单个脉冲有矩形脉冲、余弦脉冲、升余弦脉冲、高斯脉冲等等形式。

常用的基本信号波形有：单极性与双极性波形、不归零码与归零码波形、差分波形、多电平波形等。

数字基带信号通常是一个随机的脉冲序列。

若其各码元波形相同而电平取值不同，则可表示为()()nsn s t a g t nT ∞=-∞=-∑ (5-1)式(5-1)中，a n 是第n 个码元所对应的电平值（随机量）；T s 为码元持续时间；g (t )为某种脉冲波形。

一般情况下，数字基带信号可表示为()()nn s t s t ∞=-∞=∑ (5-2)(2) 基带信号的频谱特性数字基带信号s (t )的频谱特性可以用功率谱密度来描述。

设二进制随机信号为()()nn s t s t ∞=-∞=∑ (5-3)其中()()()12,0()11=S n S g t nT s t g t nT -⎧⎪=⎨-⎪⎩对应“”，以概率P 出现，对应“”，以概率P 出现 则s (t )的功率谱密度为212()(1)()()s S P f f P P G f G f =--+212[()(1)()]()S S S S m f PG mf P G mf f mf δ∞=-∞+--∑(5-4)式(5-4)中，f s =1/T s 为码元速率；G 1(f )和G 2(f )分别是g 1(t )和g 2(t )的傅里叶变换。
