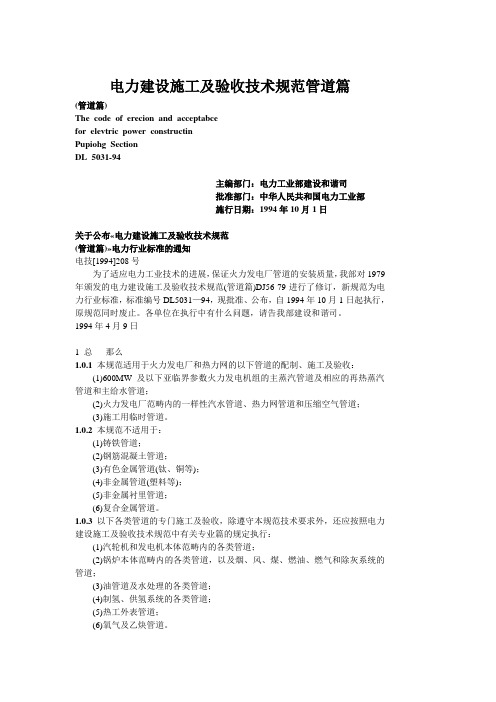

电力建设施工及验收技术规范管道篇(管道篇)The code of erecion and acceptabcefor elevtric power constructinPupiohg SectionDL5031-94主编部门：电力工业部建设和谐司批准部门：中华人民共和国电力工业部施行日期：1994年10月1日关于公布«电力建设施工及验收技术规范(管道篇)»电力行业标准的通知电技[1994]208号为了适应电力工业技术的进展，保证火力发电厂管道的安装质量，我部对1979年颁发的电力建设施工及验收技术规范(管道篇)DJ56-79进行了修订，新规范为电力行业标准，标准编号DL5031—94，现批准、公布，自1994年10月1日起执行，原规范同时废止。
各单位在执行中有什么问题，请告我部建设和谐司。
1994年4月9日1总那么1.0.1本规范适用于火力发电厂和热力网的以下管道的配制、施工及验收：(1)600MW及以下亚临界参数火力发电机组的主蒸汽管道及相应的再热蒸汽管道和主给水管道；(2)火力发电厂范畴内的一样性汽水管道、热力网管道和压缩空气管道；(3)施工用临时管道。
1.0.2本规范不适用于：(1)铸铁管道；(2)钢筋混凝土管道；(3)有色金属管道(钛、铜等)；(4)非金属管道(塑料等)；(5)非金属衬里管道；(6)复合金属管道。
1.0.3以下各类管道的专门施工及验收，除遵守本规范技术要求外，还应按照电力建设施工及验收技术规范中有关专业篇的规定执行：(1)汽轮机和发电机本体范畴内的各类管道；(2)锅炉本体范畴内的各类管道，以及烟、风、煤、燃油、燃气和除灰系统的管道；(3)油管道及水处理的各类管道；(4)制氢、供氢系统的各类管道；(5)热工外表管道；(6)氧气及乙炔管道。
1.0.4进口火力发电机组管道的施工及验收工作，除建筑合同中另有具体规定的部格外，应按本规范的规定执行。
1.0.5电厂管道安装工程，应由具备必要的技术力量、检测手段和治理水平的专业队伍承担施工。
关于《站场建筑及总图标准图集(管道篇)》的实际应用研究摘要按照中国石油股份公司要求，2009年11月01日起所有的中国石油油气管道工程项目站场建筑及总图设计均要按照《站场建筑及总图标准图集（管道篇）》（以下简称“图集”）执行。
本文就“图集”在西气东输二线管道工程（东段）站场的实际应用情况，在进行了大量现场调研、回访的前提下，详细阐述了“图集”实施的意义、优点与不足，并对“图集”的改进提出思路，对今后油气长输管道站场建筑设计具有重要意义。
1 前言能源是经济社会发展的基础，同时也是影响经济社会发展的主要因素。
近年来，随着国家能源基础建设的开展，国内输油、输气管道建设再次进入了一个飞速发展的阶段。
《站场建筑及总图标准图集（管道篇）》是中国石油股份公司“标准化、模块化、信息化”（简称“三化”）完成的第一本标准图集。
它是以中国石油天然气管道工程有限公司在“油气管道工程站场建筑及总图设计方案竞赛”中获得的一等奖作品为模版，在总结汲取近几年来大中型油气管道工程经验的基础上，结合目前油气管道工程的管理运行体制以及功能需求，对油气管道工程站场建筑及总图的整体布局、建筑风格、建设标准等方面进行统一，依据国家的标准及规范、企业标准及相关文件编制而成。
“图集”的主要内容包括天然气、原油及成品油管道工程的各类站场、线路阀室、维抢修机构的总平面布置，站场建筑单体的建筑标准设计、建构筑物工程做法表以及站场标识系统。
按照股份公司要求，2009年11月01日起所有的中国石油油气管道站场建筑及总图设计均要按照“图集”制定的设计原则、建设标准及风格实施，使其本身具有广泛的适用性和可操作性。
2意义“图集”从站场建筑的建设标准、建筑形态、屋顶形式、建筑色彩、视觉形象等方面进行了统一规定，使站场建筑设计从外到内实现了“标准化”。
“图集”的实施一来有利于建设方控制建设规模与建设标准，进而控制投资，节约成本，更重要的是进一步提升了中石油管道工程的整体形象，体现了中石油企业文化和特色。
电力建设施工及验收技术规范(管道篇)The code of Erection and Acceptancefor Electric Power ConstructionPiping SectionDL 5031-94主编部门：电力工业部建设协调司批准部门：中华人民共和国电力工业部发行日期：1994年10月1日关于发布《电力建设施工及验收技术规范(管道篇)》电力行业标准的通知电技[1994]208号为了适应电力工业技术的发展，保证火力发电厂管道的安装质量，我部对1979年颁发的电力建设施工及验收技术规范(管道篇)DJ56-79进行了修订，新规范为电力行业标准，标准编号DL5031—94，现批准、发布，自1994年10月1日起执行，原规范同时废止。
各单位在执行中有什么问题，请告我部建设协调司。
1994年4月9日1 总则1.0.1本规范适用于火力发电厂和热力网的下列管道的配制、施工及验收：(1)600MW及以下亚临界参数火力发电机组的主蒸汽管道及相应的再热蒸汽管道和主给水管道；(2)火力发电厂范围内的一般性汽水管道、热力网管道和压缩空气管道；(3)施工用临时管道。
1.0.2本规范不适用于：(1)铸铁管道；(2)钢筋混凝土管道；(3)有色金属管道(钛、铜等)；(4)非金属管道(塑料等)；(5)非金属衬里管道；(6)复合金属管道。
1.0.3下列各类管道的特殊施工及验收，除遵守本规范技术要求外，还应按照电力建设施工及验收技术规范中有关专业篇的规定执行：(1)汽轮机和发电机本体范围内的各类管道；(2)锅炉本体范围内的各类管道，以及烟、风、煤、燃油、燃气和除灰系统的管道；(3)油管道及水处理的各类管道；(4)制氢、供氢系统的各类管道；(5)热工仪表管道；(6)氧气及乙炔管道。
1.0.4进口火力发电机组管道的施工及验收工作，除建造合同中另有具体规定的部分外，应按本规范的规定执行。
1.0.5电厂管道安装工程，应由具备必要的技术力量、检测手段和管理水平的专业队伍承担施工。

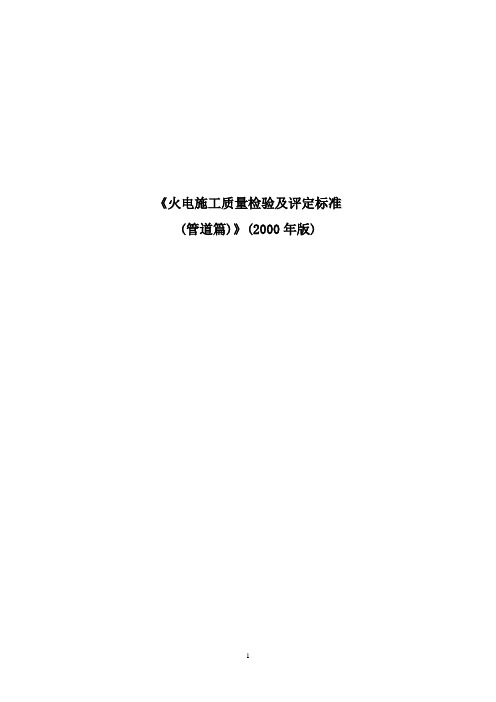

《火电施工质量检验及评定标准(管道篇)》(2000年版)国家电力公司文件国电电源正2001)116号关于颁发《火电施工质量检验及评定标准(管道篇)》(2000年版)的通知华北电力集团公司，各分公司，各省(市、区)电力公司，华能集团，华能国际，各省(市、区)电力建设质监中心站，电建所：我国电力行业内部标准《火电施工质量检验及评定标准(管道篇)》(1984年版)，对保证管道工程的安装质量起到了很大作用。
但随着电力技术的发展，原管道篇已不能适应工程需要，为此，我们组织编制了《火电施工质量检验及评定标准(管道篇)》(2000年版)作为国家电力公司内部标准，现予以颁布，自颁布之日起实施。
本标准适用于国家电力公司系统，由电源建设部负责管理，电力建设研究所质检中心发行。
附件：火电施工质量检验及评定标准(管道篇)国家电力公司(章)二OO一年三月一日修编说明火电施工质量检验及评定标准(以下简称“验标”)管道篇(1984年版)试行以来，对火电工程管道施工的全过程质量控制、质量检验和监控取得了很好的效果，对保证管道的工程质量起到了有力的作用。
但是，随着电力工业的发展，特别是600MW机组的采用，为适应电力建设管道安装工程的需要，必须对原验标进行修订。
在本验标修订的过程中，修编组成员进行了深入的调研，广泛听取了施工单位、建设单位和监理公司管道专业工作者的意见，共走访了北仑、吴泾、邯峰、盘山、绥中等工程，得到了浙江火电公司、上海电力建设有限责任公司、河北电建一公司、东电三公司等单位的大力支持与帮助，提供了宝贵的资料和很好的建议。
本次修订工作，本着切合实际、删繁就简的原则，使本标准既能真实反映管道安装质量的真实情况，又具有实际的可操作性。
本标准主要编写单位：国家电力公司电力建设研究所、天津电力建设公司、东电三公司。
本标准的主要编写人：张佩良、杨建平、王陶元、张信林、费伟宏、刘志强目录第一章总则第二章工程质量验评范围第三章四大管道安装第一节主蒸汽管道及再热蒸汽热段管道安装第二节主给水管道及再热蒸汽冷段管道安装第三节蒸汽管道支、吊架配制及安装第四节给水管道支、吊架配制及安装第五节蒸汽管道欢洗第六节给水系统管道清洗第七节中、低压管道安装第四章第一节管道安装第二节支、吊架配制及安装第三节管道系统清洗第五章其它管道安装第一节钢管安装第二节混凝土管道安装附表1 分项工程质量检验评定表附表2 分部工程质量检验评定表附表3 单位工程质量检验评定表第一章总则第1．0．1条为统一火力发电厂管道安装工程施工质量检验及评定范围、内容、标准和检测方法，适应当前工程质量监督和监理工作的需要，推动工程质量的不断提高，特制定本标准。

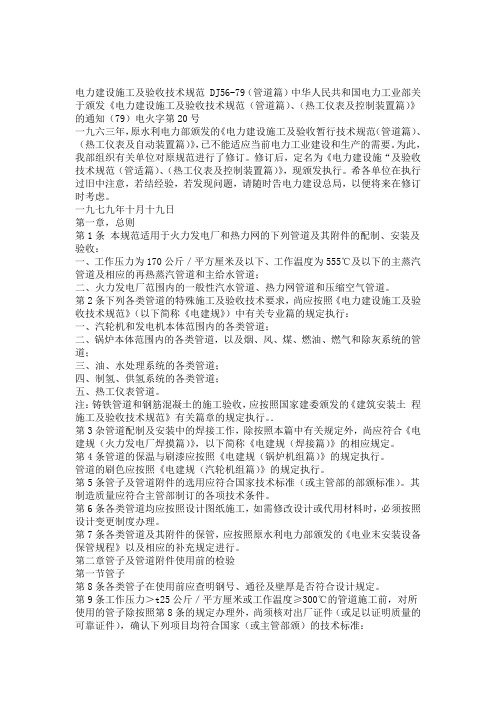

电力建设施工及验收技术规范 DJ56-79（管道篇）中华人民共和国电力工业部关于颁发《电力建设施工及验收技术规范（管道篇）、（热工仪表及控制装置篇）》的通知（79）电火字第20号一九六三年，原水利电力部颁发的《电力建设施工及验收暂行技术规范（管道篇）、（热工仪表及自动装置篇）》，已不能适应当前电力工业建设和生产的需要。
为此，我部组织有关单位对原规范进行了修订。
修订后，定名为《电力建设施“及验收技术规范（管适篇）、（热工仪表及控制装置篇）》，现颁发执行。
希各单位在执行过旧中注意，若结经验，若发现问题，请随时告电力建设总局，以便将来在修订时考虑。
一九七九年十月十九日第一章，总则第1条本规范适用于火力发电厂和热力网的下列管道及其附件的配制、安装及验收：一、工作压力为170公斤／平方厘米及以下、工作温度为555℃及以下的主蒸汽管道及相应的再热蒸汽管道和主给水管道；二、火力发电厂范围内的一般性汽水管道、热力网管道和压缩空气管道。
第2条下列各类管道的特殊施工及验收技术要求，尚应按照《电力建设施工及验收技术规范》（以下简称《电建规》）中有关专业篇的规定执行：一、汽轮机和发电机本体范围内的各类管道；二、锅炉本体范围内的各类管道，以及烟、风、煤、燃油、燃气和除灰系统的管道；三、油、水处理系统的各类管道；四、制氢、供氢系统的各类管道；五、热工仪表管道。
注：铸铁管道和钢筋混凝土的施工验收，应按照国家建委颁发的《建筑安装土程施工及验收技术规范》有关篇章的规定执行。
．第3杂管道配制及安装中的焊接工作，除按照本篇中有关规定外，尚应符合《电建规（火力发电厂焊摸篇）》，以下简称《电建规（焊接篇）》的相应规定。
第4条管道的保温与刷漆应按照《电建规（锅炉机组篇）》的规定执行。
管道的刷色应按照《电建规（汽轮机组篇）》的规定执行。
第5条管子及管道附件的选用应符合国家技术标准（或主管部的部颁标准）。
其制造质量应符合主管部制订的各项技术条件。
工作总结之管道篇工作总结之管道篇实习工作总结我叫XXX，中共党员，本科，于202*年8月入职河南安装集团，后被分到了工程管理分公司，来到了鹤壁煤电煤化动力站项目部开始了我的实习生活，经过一个月时间的不断接触与了解，我深深喜欢上了安装工作，并经领导同意与协调，我转入生产部从事管道专业工作。
时光飞逝，眨眼间202*年已悄然而过，我带着新的奋斗目标跨入202*，并依公司相关规定特在此提出转正申请，下面是我近六个月的工作总结：一、现场管理方面：我刚来的时候鉴于社会实践工作的缺乏，怀着对工作的满腔热情，本着“不懂就看，不懂就问，不懂就学”的想法，也曾和工人师傅们闹过一些技术问题上的笑话，可也正是这样一股子冲劲使我得到了大家的认可，赢得了老师傅们的信心。
他们转而无不热心真诚地帮助我，带我尽快的熟悉了管道安装的工作，并促使着我进一步的向前发展，在此，我十分感谢那些帮助过我的人！在他们的帮助下，我从一个连对管道构件都不懂的人变成了一个能熟悉管道工作，为管道工作提供良好服务的有用的人。
正是在这样的良性互动与沟通中，我和一线工人师傅们成为了朋友，这又进一步为我二线管理人员的工作提供了莫大的帮助。
二、资料管理方面：“在学中干，在干中学”,不断地加以总结与积累是成功的条件之一，半年来在老师傅们的指导下，在与同事们交流和沟通中，经过不断学习与努力，我基本上掌握了管道专业资料管理工作的基本流程与工作，比如：安全技术交底、安装记录、工程签证单、工程联系单、技术联系单等等，所有这些在我刚开始接触时，我的理解是有偏差的，没有从内心深处真正地意识到他们的价值，更不懂得他们的意义，现在的我认识到位，思路清晰，能在独立的情况下及时完成各项工作。
三、工程预算方面：学习是使人得以进步的唯一途径，我们价值的实现离不开持续地学习，回到二线从事管理工作之后，加强自身的学习就显得十分重要了，当真正认识到工程预算对我们安装行业的意义时，我们才会真正的把个人自身融入其中，并为之奋斗！通过与老师傅们的心得交流，特别是在我们总工程经济师的不断指导下，我渐渐了解到一些工程预算方面的知识，有了一些自己的心得与体会，能独立完成一些简单的预算了，所有这些预算方面的知识虽认识程度有限还有待提高，但我追求知识的欲望却更加强烈了，我坚信，在我的不断努力下，我能更加质量地完成工程预算方面的工作。
电力建设施工及验收技术规范 DJ56-79（管道篇）中华人民共和国电力工业部关于颁发《电力建设施工及验收技术规范（管道篇）、（热工仪表及控制装置篇）》的通知（79）电火字第20号一九六三年，原水利电力部颁发的《电力建设施工及验收暂行技术规范（管道篇）、（热工仪表及自动装置篇）》，已不能适应当前电力工业建设和生产的需要。
为此，我部组织有关单位对原规范进行了修订。
修订后，定名为《电力建设施“及验收技术规范（管适篇）、（热工仪表及控制装置篇）》，现颁发执行。
希各单位在执行过旧中注意，若结经验，若发现问题，请随时告电力建设总局，以便将来在修订时考虑。
一九七九年十月十九日第一章，总则第1条本规范适用于火力发电厂和热力网的下列管道及其附件的配制、安装及验收：一、工作压力为170公斤／平方厘米及以下、工作温度为555℃及以下的主蒸汽管道及相应的再热蒸汽管道和主给水管道；二、火力发电厂范围内的一般性汽水管道、热力网管道和压缩空气管道。
第2条下列各类管道的特殊施工及验收技术要求，尚应按照《电力建设施工及验收技术规范》（以下简称《电建规》）中有关专业篇的规定执行：一、汽轮机和发电机本体范围内的各类管道；二、锅炉本体范围内的各类管道，以及烟、风、煤、燃油、燃气和除灰系统的管道；三、油、水处理系统的各类管道；四、制氢、供氢系统的各类管道；五、热工仪表管道。
注：铸铁管道和钢筋混凝土的施工验收，应按照国家建委颁发的《建筑安装土程施工及验收技术规范》有关篇章的规定执行。
第3杂管道配制及安装中的焊接工作，除按照本篇中有关规定外，尚应符合《电建规（火力发电厂焊摸篇）》，以下简称《电建规（焊接篇）》的相应规定。
第4条管道的保温与刷漆应按照《电建规（锅炉机组篇）》的规定执行。
管道的刷色应按照《电建规（汽轮机组篇）》的规定执行。
第5条管子及管道附件的选用应符合国家技术标准（或主管部的部颁标准）。
其制造质量应符合主管部制订的各项技术条件。
第七篇管道篇目录第一章总则第二章工程质量验评范围第三章中低压管道安装工程第一节施工准备第二节支吊架配置第三节支吊架安装第四节管道安装第五节水压试验第六节管道系统冲洗第七节电动阀门配合调整第八节脱脂第四章高压碳素钢管道安装工程第一节施工准备第二节支吊架配置第三节支吊架安装第四节管道安装第五节水压试验第六节管道系统冲洗第七节电动阀门配合调整第五章高压合金钢管道安装工程第一节施工准备第二节支吊架配置第三节支吊架安装第四节管道安装第五节水压试验第六节管道吹洗第七节电动阀门配合调整第六章燃油管道安装工程第七章供水管道安装工程第一节钢管安装第二节混凝土管与橡胶管检查第三节混凝土管的装卸与运输第四节管道铺设和安装第五节管道水压试验第六节回填土第八章除灰管道安装工程第九章汽水管道阀门检查第一节中低压阀门检查第二节高压阀门检查第三节阀门传动装置附《火电施工质量检验及评定标准（管道篇）》说明第一章总则第1条为了同一火电厂管道安装工程施工的质量检验及评定范围、内容、标准和检测方法、器具、促使工程质量不断提高，并为适应当前推行经济责任制、实行全面质量管理、开展创全优工程活动的需要，特制定《火电施工质量检验及评定标准》管道篇。
第2条本片适用于火力发电厂300MW级以下机组的汽水管道及其附件安装的质量检验及评定。
第3条各火电工程的的汽水管道及其附件安装都应按本篇的规定进行质量检查、验收和评定、并及时办理质量检验及评定签证。
对本篇中空缺的个别项目和不完善的检验指标，施工单位应制定补充规定，同建设单位协商一致后，同时作为质量检验及评定的依据，并报主管上级备案。
第4条本篇按分项工程、分部工程和单位工程为对象编制的。
质量检验及评定应按分项工程、分部工程、单位工程的顺序逐级进行。
第5条工程项目进行质量检验及评定时，该工程必须施工完毕，由施工单位操作人员自荐合格，并提出自检记录。
然后，再根据本篇“质量验评范围”的规定，分别由施工班组、工地、质检科、建设单位代表，依次进行质量检验及评定。
第6条单位工程、分部工程和分享工程中检验指标的质量，均分为“合格”和“优良”两个等级。
“合格”和“优良”的标准如下。
一、检验指标1．合格该指标实际检验结果符合本篇规定的“合格”标准。
2．优良该指标实际检验结果符合本篇规定的“优良”标准（如该检验指标的“质量标准”一栏，未进行分级，则达到标准规定即为“优良”）。
二、分项工程1．合格在该分项工程中，全部“检验指标”均必须符合本篇规定的“合格”标准。
2．优良在该分项工程中，全部“检验指标”均必须符合本篇规定的“优良”标准。
且全部检验指标的优良率达90%及以上。
三、分部工程1．合格在该分部工程中，全部“检验指标”均必须符合本篇规定的“合格”标准。
2．优良在该分部工程中，全部“检验指标”均必须符合本篇规定的“优良”标准。
且有75%及以上的“一般”分项工程达到“优良”标准，其余的分项工程必须达到“合格”标准。
四、单位工程1．合格在该单位工程中，全部“检验指标”均必须符合本篇规定的“合格”标准。
2．优良在该单位工程中，“主要”分部工程必须达到“优良”标准。
且有80%及以上的“一般”分部工程达到“优良”标准，其余的分部工程必须达到“合格”标准。
第7条检验及评定工程质量，必须按本篇规定的质量标准、检验方法和器具，进行实际查对、测量，根据检验结果评定质量等级。
第8条各分项工程的施工质量，施工操作人员和施工班组，必须进行全数检查；工地、质检部门和建设单位代表，可根据本篇有关章、节、条的具体规定，进行全数或随机抽查。
第9条工程质量评定的最终结果，以本篇第二章“质量验评范围”中规定的该项目最高一级验评意见为主，并以验评钱正为准，但尚以及检验人员有权进行抽查和复评。
第10条在安装前应对定型管件和装置性材料，按工程设计文件和制造厂家的技术条件规定，认真进行外观检查和材质分析试验，并确认符合质量标准要求；对非标准管件的加工质量，应按设计和本《验标》加工配置篇的有关规定验收合格；对厂房、基础、沟道等建筑物和构筑物的施工质量，应按本《验标》建筑工程篇的有关规定进行复查，并确认合格。
在施工中对焊接的质量检验及评定，应按《验标》焊接工程偏重的有关规定执行。
第11条如工程设计和管件制造质量有问题且施工单位却是无能力进行修改，致使施工质量无法达到本标准时，则建设单位、设计单位和施工单位等有关方面共同确认后，该项目可不参加质量等级评定。
第二章工程质量验评范围注 1、表中“性质”一栏，有“主要”者为主要工程项目，未标“主要”者为“一般”工程项目。
2、表中有符号“√”者为进行质量检验及评定的单位。
第三章中低压管道安装工程1）适用范围：适用于火力发电厂内设计压力为10Mpa及以下、设计温度为450℃及以下的汽水管道，热力网管道，压缩空气管道，氧气、乙炔管道（包括镀锌钢管、焊接钢管、水煤气钢管、无缝钢管、钢板卷管和螺旋钢管等）及其附件安装的质量检验评定；2）检查数量：按项逐条检查；3）质量标准：在各节中规定。
第一节施工准备第二节支吊架配制管3.3表第四节管道安装管3.4表第五节水压试验第六节管道系统清洗第1条清洗临时管道第2条管道清洗的检查第3条管道清洗后的恢复管3.6.3表第七节电动阀门配合调整第八节脱脂第四章高压碳素钢管道安装工程1）适用范围：适用于火力发电厂内设计压力为28Mpa及以下、设计温度为450℃及以下的汽水管道，高压给水管道（碳素无缝钢管）及其附件安装的质量检验评定；2）检查数量：按项逐条检查；3）质量标准：在各节中规定。
第一节施工准备管4.1表第二节支吊架配制管4.2表第三节支吊架安装第四节管道安装错边大于4mm时，按焊接技术规定应由加工过渡区。
第五节水压试验第六节管道吹洗管5.6表第七节电动阀门配合调整第六章燃油管道安装工程1）适用范围：适用于火力发电厂燃油管道安装的质量检验评定；2）检查数量：按项逐条检查；3）质量标准：燃油管道安装工程质量检验评定标准，按第三章“中低压管道安装工程”质量检验评定标准进行评定。
并按图纸要求有良好的接地装置，其标准如下：管6.1表第七章供水管道安装工程1）适用范围：适用于火力发电厂采用钢管承插预（自）应力混凝土压力管的循环水管，不给水管和冲灰管安装的质量检验评定；2）检查数量：按项逐条检查；3）质量标准：在各节中规定。
第一节钢管安装火力发电厂采用钢管的供水管道工程，安装质量的检验指标、质量标准、检验方法及器具，均按《验标》管道篇第三章“中低压管道安装工程”的规定执行。
第二节混凝土管与橡胶圈检查管道尺寸公差表第三节混凝土管的装卸及运输管7.3表第四节管道铺设和安装第五节管道水压试验管7.5表注：表中所列渗水量是指1km长的管道在试验压力下的渗水量。
试验管段长度小于1km时，渗水量按表中数值按比例减少。
第六节回填土管7.6表第八章除灰管道安装工程火力发电厂除灰管道安装的质量检验及评定，有关防磨衬管部分，按《验标》锅炉篇的规定执行；有关管道安装部分，按《验标》管道篇第三章“中低压管道安装工程”的规定执行。
第九章汽水管道阀门检查第四章高压碳素钢管道安装工程1）适用范围：适用于火力发电厂内300MW及以下机组汽水管道和热力网的汽水阀门检验评定；2）检查数量：按项逐条检查；3）质量标准：在各节中规定。
第一节中低压阀门第三节高压阀门检查第1条碳钢阀门检查第2条合金钢阀门检查第四节阀门传动装置附《火电施工质量检验及评定标准（管道篇）》说明第一章总则1．本章对《验标》管道篇编制的意义和目的提了要求。
2．确定《验标》管道篇适用范围的主要依据是按《电力建设施工及验收规范（管道篇）》（DJ56-79）,并参照了国标《工业管道工程施工及验收规范（金属管道篇）》（GBJ235-82）有关章节。
3．《验标》管道篇的章节是按材质和管道用途排列的，分为中低压管道安装工程，高压碳素钢管道安装工程，高压合金钢管道安装工程和燃油、供水、除灰管道的安装工程及汽水管道的阀门检查。
4．本章对压力等级的划分，是引用的国标（GBJ235-82）的规定，并且注意了和《压力容器安全监察规程》的压力级别划分一致。
汽水管道的设计压力P<0为真空管道，0为低压管道，1.6≤P≤10Mpa为中压管道，P>Mpa为高压管道。
5．本章规定了管道安装工程的质量等级和划分等级的条件，以及等级评定的办法。
第二章工程质量验评范围1．本章的工程编号是按《电力工业（或电）基本建设概算工程费用项目划分办法》划分的，其中排列次序编号及扩大单位工程编号未编入，仅编入单位工程和分项（分部）工程编号。
使用时尽量按本章的编号编制施工任务单。
2．工程质量的检验评定，按单位工程、分部工程、分项工程进行。
3．施工单位检验分为三级：即班组、工地、质检科，但重要项目建设单位亦须参加检查。
4．所有工程项目都应有班组自检，工地复查。
有“√”符号的项目，表示该一级须参加检验评定。
第三章中低压管道1．本章基本上是按管道的安装工序编写的，共编八节二十二条，第一节施工准备，第二节支吊架配置，第三节支吊架安装，第四节管道安装，第五节水压试验，第六节管道系统清洗，第七节电动阀门配合调整，第八节脱脂。
2．本章各节、各条检验评定标准，均是根据部标管道篇（DJ56-79）有关章节中分解编写的，在第四节中作标语标高的规定，是按国标金属管道篇（GBJ235-82）第5.2.30条分解编写的。
3．管道安装中有关焊缝的质量评定，应依照《验标》焊接片进行评定，而焊接作为一个工序，其质量检验指标应参加安装工程联评。
4．在部标管道篇（DL56-79）和国标金属管道篇（GBJ235-82）有矛盾时，本篇所取用的数值服从国标。
例如煨弯检查的椭圆率、管壁减薄率等，其数值均取于国标。
5．第四节中“煨弯检查”工序的“管壁减薄率”计算公式为（弯管前壁厚-弯管后壁厚）×100%弯管前壁厚其弯管最小壁厚盈不小于设计计算壁厚。
“椭圆率”计算公式为（最大外径-最小外径）×100%最大外径6．第五节水压试验，要求检验管道系统的严密性。
严密性水压试验，压力取1.25倍设计工作压力。
《部标》管道篇（DJ56-79）中规定严密性水压试验压力一般为1.25倍工作压力，国标金属管道篇（GBJ235-82）中规定严密性水压试验为设计压力，二者之间是有矛盾的，考虑电力建设安装中的施工习惯，故取严密性水压试验压力为设计工作压力的1.25倍。
设计工作压力既为设计压力，而设计压力是考虑到管道在罪恶劣工况下的实际压力，因此在管道试压时以其设计能力来考核是合理的。
7．第七节电动阀门配合调整，管道施工人员主要是配合电器施工人员对电动阀门进行调整，解决现场施工所需的工时。
8．第八节脱脂，在安装氧气管道或特殊要求的管道中使用。
