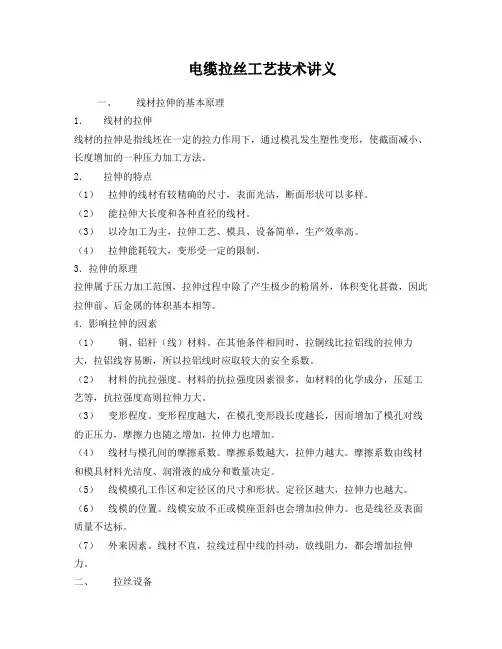

电缆拉丝工艺技术讲义一、线材拉伸的基本原理1．线材的拉伸线材的拉伸是指线坯在一定的拉力作用下，通过模孔发生塑性变形，使截面减小、长度增加的一种压力加工方法。
2．拉伸的特点（1）拉伸的线材有较精确的尺寸，表面光洁，断面形状可以多样。
（2）能拉伸大长度和各种直径的线材。
（3）以冷加工为主，拉伸工艺、模具、设备简单，生产效率高。
（4）拉伸能耗较大，变形受一定的限制。
3．拉伸的原理拉伸属于压力加工范围，拉伸过程中除了产生极少的粉屑外，体积变化甚微，因此拉伸前、后金属的体积基本相等。
4．影响拉伸的因素（1）铜、铝杆（线）材料。
在其他条件相同时，拉铜线比拉铝线的拉伸力大，拉铝线容易断，所以拉铝线时应取较大的安全系数。
（2）材料的抗拉强度。
材料的抗拉强度因素很多，如材料的化学成分，压延工艺等，抗拉强度高则拉伸力大。
（3）变形程度。
变形程度越大，在模孔变形段长度越长，因而增加了模孔对线的正压力，摩擦力也随之增加，拉伸力也增加。
（4）线材与模孔间的摩擦系数。
摩擦系数越大，拉伸力越大。
摩擦系数由线材和模具材料光洁度、润滑液的成分和数量决定。
（5）线模模孔工作区和定径区的尺寸和形状。
定径区越大，拉伸力也越大。
（6）线模的位置。
线模安放不正或模座歪斜也会增加拉伸力。
也是线径及表面质量不达标。
（7）外来因素。
线材不直，拉线过程中线的抖动，放线阻力，都会增加拉伸力。
二、拉丝设备1．拉丝机的分类按模具数量分：单模拉丝机和多模拉丝机。
按工作特性分：滑动式拉丝机和非滑动式拉丝机。
按鼓轮形状分：塔形鼓轮拉丝机、锥形鼓轮拉丝机及圆柱形鼓轮拉丝机。
按润滑型式分：喷射式拉丝机和浸入式拉丝机。
按拉制线径分：巨、大、中、小、细、微拉丝机。
2．多模拉丝机的特点多模拉丝机是线材通过几个规格逐渐减小尺寸的模子和其后的拉线鼓轮，而实现拉伸的拉丝机。
（1）滑动式连续拉丝机滑动式连续拉丝机是拉丝鼓轮圆周速度大于线材拉伸速度，并以次而产生摩擦力。
它的优点是总的延伸系数高，加工率大，拉伸速度高，产量大，易于实现自动化、机械化。
