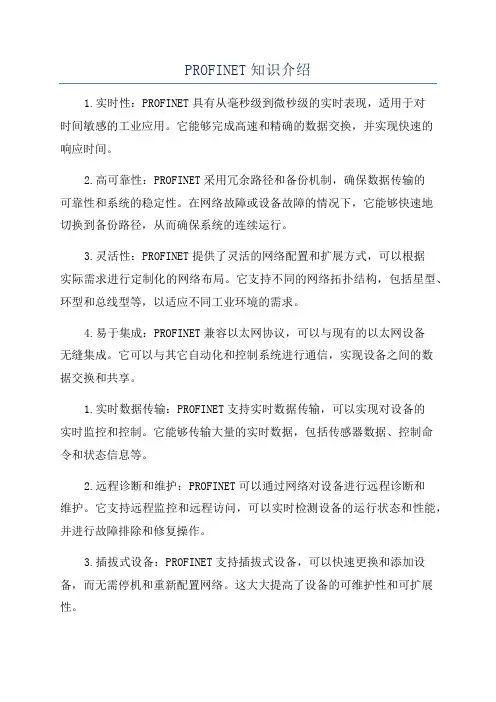

PROFINET知识介绍1.实时性：PROFINET具有从毫秒级到微秒级的实时表现，适用于对时间敏感的工业应用。
它能够完成高速和精确的数据交换，并实现快速的响应时间。
2.高可靠性：PROFINET采用冗余路径和备份机制，确保数据传输的可靠性和系统的稳定性。
在网络故障或设备故障的情况下，它能够快速地切换到备份路径，从而确保系统的连续运行。
3.灵活性：PROFINET提供了灵活的网络配置和扩展方式，可以根据实际需求进行定制化的网络布局。
它支持不同的网络拓扑结构，包括星型、环型和总线型等，以适应不同工业环境的需求。
4.易于集成：PROFINET兼容以太网协议，可以与现有的以太网设备无缝集成。
它可以与其它自动化和控制系统进行通信，实现设备之间的数据交换和共享。
1.实时数据传输：PROFINET支持实时数据传输，可以实现对设备的实时监控和控制。
它能够传输大量的实时数据，包括传感器数据、控制命令和状态信息等。
2.远程诊断和维护：PROFINET可以通过网络对设备进行远程诊断和维护。
它支持远程监控和远程访问，可以实时检测设备的运行状态和性能，并进行故障排除和修复操作。
3.插拔式设备：PROFINET支持插拔式设备，可以快速更换和添加设备，而无需停机和重新配置网络。
这大大提高了设备的可维护性和可扩展性。
4.安全性：PROFINET提供了多种安全功能，包括数据加密、访问控制和身份验证等。
它能够确保数据的机密性和完整性，并防止未经授权的访问和操作。
总的来说，PROFINET是一种灵活、可靠和高性能的工业以太网通信协议，它能够实现实时数据传输和设备控制，并支持远程诊断和维护。
PROFINET在工业自动化领域有着重要的地位和作用，为企业提供了先进的通信解决方案。

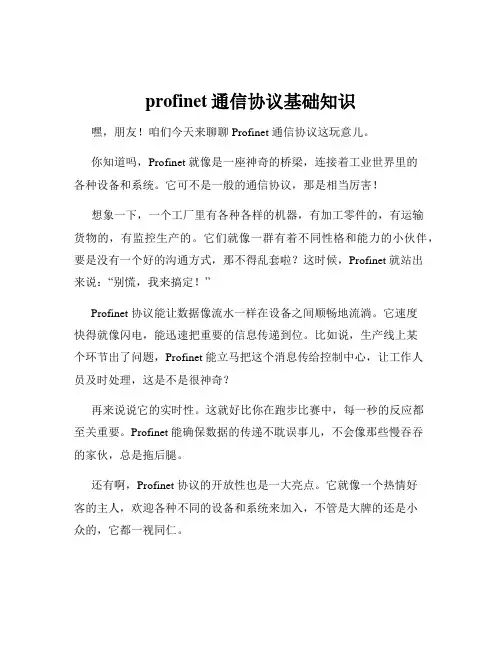

profinet通信协议基础知识嘿，朋友！咱们今天来聊聊 Profinet 通信协议这玩意儿。
你知道吗，Profinet 就像是一座神奇的桥梁，连接着工业世界里的各种设备和系统。
它可不是一般的通信协议，那是相当厉害！想象一下，一个工厂里有各种各样的机器，有加工零件的，有运输货物的，有监控生产的。
它们就像一群有着不同性格和能力的小伙伴，要是没有一个好的沟通方式，那不得乱套啦？这时候，Profinet 就站出来说：“别慌，我来搞定！”Profinet 协议能让数据像流水一样在设备之间顺畅地流淌。
它速度快得就像闪电，能迅速把重要的信息传递到位。
比如说，生产线上某个环节出了问题，Profinet 能立马把这个消息传给控制中心，让工作人员及时处理，这是不是很神奇？再来说说它的实时性。
这就好比你在跑步比赛中，每一秒的反应都至关重要。
Profinet 能确保数据的传递不耽误事儿，不会像那些慢吞吞的家伙，总是拖后腿。
还有啊，Profinet 协议的开放性也是一大亮点。
它就像一个热情好客的主人，欢迎各种不同的设备和系统来加入，不管是大牌的还是小众的，它都一视同仁。
而且，Profinet 还很聪明，能自动诊断问题。
这就好像它有一双火眼金睛，能迅速发现通信中的毛病，然后告诉你该怎么解决。
你可能会问，这 Profinet 通信协议这么牛，学起来是不是很难？其实啊，只要你用心，就像学骑自行车一样，一开始可能会摇摇晃晃，但掌握了技巧，就能骑得稳稳当当。
朋友，Profinet 通信协议在工业领域的作用那可真是不容小觑。
它让生产变得更高效，让设备之间的配合更默契。
所以，咱们可得好好了解它，掌握它，让它为咱们的工作和生活带来更多的便利和惊喜！总之，Profinet 通信协议是工业通信领域的一颗璀璨明星，值得咱们深入研究和应用！。
PROFINET基础知识介绍1.起源PROFINET起源于德国，在1999年由PROFIBUS International (PI)所提出，是一种基于以太网的工业网络通信协议，为工业自动化系统提供实时通信和网络连接。
PROFINET具有高性能、灵活性和可扩展性，成为现代工厂自动化的重要组成部分。
2.特点-实时性：PROFINET支持实时通信，可实现毫秒级的响应时间，适用于对时间要求较高的自动化应用。
-高性能：PROFINET基于以太网技术，支持高带宽和高速率的数据传输，能够处理大量的实时数据和非实时数据。
-灵活性：PROFINET采用面向对象的编程模型，支持设备的自动识别和配置，能够适应不同的自动化环境和设备类型。
-可扩展性：PROFINET支持网络拓扑的灵活配置，可同时连接多种类型的设备，如传感器、执行器、机器人等，以满足不同的自动化需求。
3.组成部分-IO设备：包括传感器、执行器等，用于采集和控制现场设备的数据。
-控制器：作为主节点，用于控制和管理IO设备的工作。
控制器可以是PLC、工控机等。
-交换机：用于连接控制器和IO设备，并提供网络通信和数据传输的功能。
-IO总线：用于连接控制器和IO设备的传输介质，可以是电缆、光缆等。
-标准以太网：PROFINET基于以太网技术，利用标准以太网协议进行数据传输。
4.应用领域-制造业：PROFINET可用于自动化生产线的控制和监控，实时传输生产数据和监测设备状态。
-物流：PROFINET可用于物流系统的控制和协调，实现自动化的仓储和分拣等操作。
-能源管理：PROFINET可用于能源系统的监测和控制，实现对能源的实时监控和优化管理。
5.PROFINET的发展方向-高速、高性能：PROFINET将继续提高通信速率和带宽，以满足日益增长的实时数据传输需求。
-安全性：PROFINET将加强网络安全机制，保护工业自动化系统的信息安全和设备安全。
-互联互通：PROFINET将继续推进设备之间的互联互通，实现不同制造商设备的无缝集成。

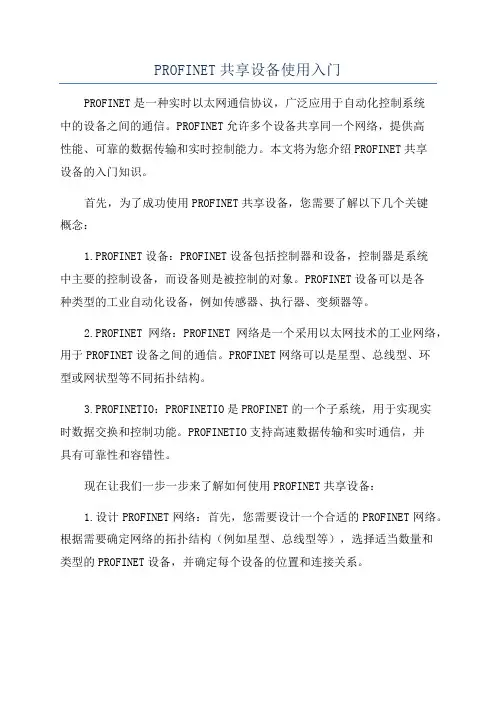

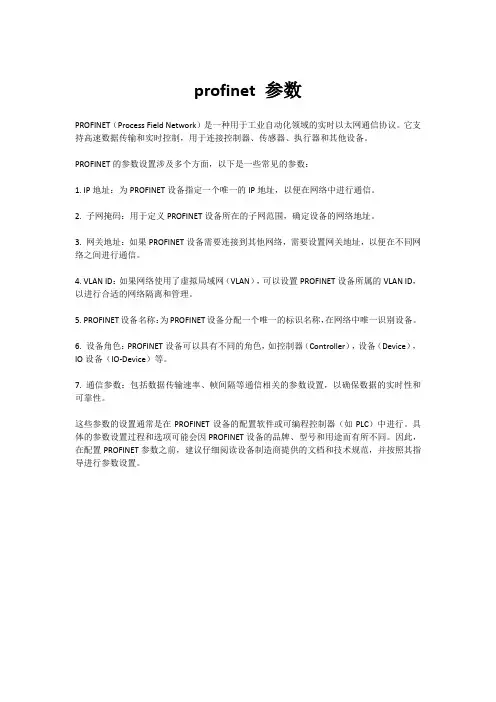

PROFINET共享设备使用入门PROFINET是一种实时以太网通信协议，广泛应用于自动化控制系统中的设备之间的通信。
PROFINET允许多个设备共享同一个网络，提供高性能、可靠的数据传输和实时控制能力。
本文将为您介绍PROFINET共享设备的入门知识。
首先，为了成功使用PROFINET共享设备，您需要了解以下几个关键概念：1.PROFINET设备：PROFINET设备包括控制器和设备，控制器是系统中主要的控制设备，而设备则是被控制的对象。
PROFINET设备可以是各种类型的工业自动化设备，例如传感器、执行器、变频器等。
2.PROFINET网络：PROFINET网络是一个采用以太网技术的工业网络，用于PROFINET设备之间的通信。
PROFINET网络可以是星型、总线型、环型或网状型等不同拓扑结构。
3.PROFINETIO：PROFINETIO是PROFINET的一个子系统，用于实现实时数据交换和控制功能。
PROFINETIO支持高速数据传输和实时通信，并具有可靠性和容错性。
现在让我们一步一步来了解如何使用PROFINET共享设备：1.设计PROFINET网络：首先，您需要设计一个合适的PROFINET网络。
根据需要确定网络的拓扑结构（例如星型、总线型等），选择适当数量和类型的PROFINET设备，并确定每个设备的位置和连接关系。
2.配置PROFINET设备：在安装PROFINET设备之前，您需要对每个设备进行一些配置。
这包括设置设备的IP地址、子网掩码、网关等网络参数，以便设备能够正确地连接和通信。
3. 连接PROFINET设备：根据网络设计，连接PROFINET设备。
这包括使用正确的电缆类型（例如Cat 5e或Cat 6a）、连接器和接头，确保稳定和可靠的连接。
4. 配置PROFINET IO：配置PROFINET IO参数是确保设备正确通信和数据交换的关键步骤。
您需要为每个设备分配唯一的设备标识符（Device ID），并设置相应的输入和输出数据区域。

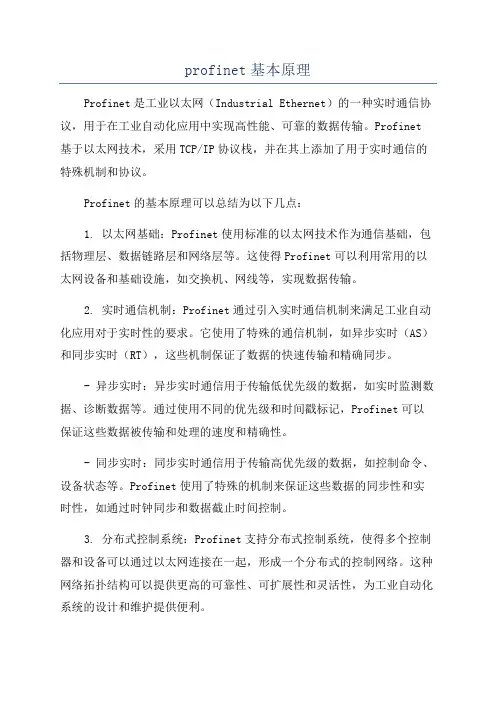

profinet基本原理Profinet是工业以太网（Industrial Ethernet）的一种实时通信协议，用于在工业自动化应用中实现高性能、可靠的数据传输。
Profinet 基于以太网技术，采用TCP/IP协议栈，并在其上添加了用于实时通信的特殊机制和协议。
Profinet的基本原理可以总结为以下几点：1. 以太网基础：Profinet使用标准的以太网技术作为通信基础，包括物理层、数据链路层和网络层等。
这使得Profinet可以利用常用的以太网设备和基础设施，如交换机、网线等，实现数据传输。
2. 实时通信机制：Profinet通过引入实时通信机制来满足工业自动化应用对于实时性的要求。
它使用了特殊的通信机制，如异步实时（AS）和同步实时（RT），这些机制保证了数据的快速传输和精确同步。
- 异步实时：异步实时通信用于传输低优先级的数据，如实时监测数据、诊断数据等。
通过使用不同的优先级和时间戳标记，Profinet可以保证这些数据被传输和处理的速度和精确性。
- 同步实时：同步实时通信用于传输高优先级的数据，如控制命令、设备状态等。
Profinet使用了特殊的机制来保证这些数据的同步性和实时性，如通过时钟同步和数据截止时间控制。
3. 分布式控制系统：Profinet支持分布式控制系统，使得多个控制器和设备可以通过以太网连接在一起，形成一个分布式的控制网络。
这种网络拓扑结构可以提供更高的可靠性、可扩展性和灵活性，为工业自动化系统的设计和维护提供便利。
4. 通信实例和字节序列：Profinet使用通信实例和字节序列的概念来描述设备间的通信。
通信实例表示一个特定的通信关系，如传感器到控制器之间的通信，字节序列表示在这个通信实例中需要传输的数据格式。
通过定义通信实例和字节序列，Profinet可以实现灵活的数据交换和通信配置。
5. 设备集成和诊断：Profinet提供了设备集成和诊断功能，使得不同的设备可以无缝集成到一个统一的系统中，并通过网络进行配置和监控。

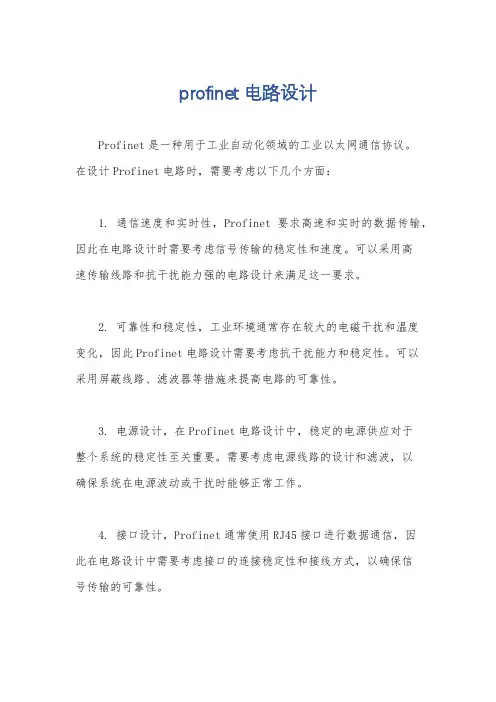

profinet电路设计
Profinet是一种用于工业自动化领域的工业以太网通信协议。
在设计Profinet电路时，需要考虑以下几个方面：
1. 通信速度和实时性，Profinet要求高速和实时的数据传输，因此在电路设计时需要考虑信号传输的稳定性和速度。
可以采用高
速传输线路和抗干扰能力强的电路设计来满足这一要求。
2. 可靠性和稳定性，工业环境通常存在较大的电磁干扰和温度
变化，因此Profinet电路设计需要考虑抗干扰能力和稳定性。
可以
采用屏蔽线路、滤波器等措施来提高电路的可靠性。
3. 电源设计，在Profinet电路设计中，稳定的电源供应对于
整个系统的稳定性至关重要。
需要考虑电源线路的设计和滤波，以
确保系统在电源波动或干扰时能够正常工作。
4. 接口设计，Profinet通常使用RJ45接口进行数据通信，因
此在电路设计中需要考虑接口的连接稳定性和接线方式，以确保信
号传输的可靠性。
5. 可扩展性，在设计Profinet电路时，还需要考虑系统的可
扩展性，以便将来可以方便地对系统进行升级和扩展。
总的来说，设计Profinet电路需要综合考虑通信速度、稳定性、可靠性、电源设计、接口设计和可扩展性等多个方面，以确保整个
系统能够稳定、高效地工作。
希望以上信息能够对你有所帮助。
显示订货号1 PROFINET IO概述PROFINET是一种用于工业自动化领域的创新、开放式以太网标准（IEC 61158）。
使用PROFINET，设备可以从现场级连接到管理级。
• PROFINET用于自动化的开放式工业以太网标准。
• PROFINET基于工业以太网。
• PROFINET采用TCP/IP和IT标准。
• PROFINET是一种实时以太网。
• PROFINET实现现场总线系统的无缝集成。
通过PROFINET，分布式现场设备（如现场IO设备，例如信号模板）可直接连接到工业以太网，与PLC 等设备通讯。
并且可以达到与现场总线相同或更优越的响应时间，其典型的响应时间在10ms的数量级，完全满足现场级的使用。
在使用Step7进行组态的过程中，这些现场设备（IO device, IO设备）制定由一个中央控制器(IO controller, IO控制器)。
借助于具有PROFINET的能力接口或代理服务器，现有的模板或设备仍可以继续使用，从而保护PROFIBUS用户的投资。
IO Supervisor（IO监视设备）用于HMI和诊断。
在PROFINET的结构中，PROFINET IO是一个执行模块化，分布式应用的通讯概念。
PROFINET IO 能让您从您所熟悉的PROFIBUS一样，创造出自动化的解决方案。
所以不管您组态PROFINET IO或PROFIBUS，在STEP7中有着相同的应用程序外观。
2 PROFINET IO现场设备简介以下SIMATIC产品用于PROFINET分布式设备：• IM151-3 PN作为IO设备直接连接ET200S的接口模块。
• CPU317-2DP/PN或CPU315-2DP/PN作为IO控制器的CPU模块，用于处理过程信号和直接将现场设备连接到工业以太网。
• IE/PB LINK PN IO将现有的PROFIBUS设备透明的连接到PROFINET的代理设备。
• IWLAN/PB LINK PN IO将PROFIBUS设备通过无线的方式透明的连接到PROFINET的代理设备。
• CP343-1用于连接S7-300到PROFINET，连接现场设备的通讯处理器。
• CP443-1 Advanced用于连接S7-400到PROFINET，连接现场设备并带有集成的WEB服务器和集成的交换机的通讯处理器。
• CP1616可作为IO设备。
用于连接PC到PROFINET，连接现场设备并带有集成交换机的通讯处理器。
• SOFT PN IO作为IO控制器，用于运行编程器或PC的通讯软件。
• STEP7用于已有的PROFIBUS进行传统方式组态PROFINET。
3 PN IO组态PROFINET IO的IO现场设备在PROFINET上有着相同的等级，在网络组态时分配给一个IO控制器。
现场IO设备的文件描述定义在GSD(XML)文件。
1.导入GSD文件，并在Step7中进行硬件组态2.编写相关程序，下载到IO控制器中3. IO控制器和IO设备自动的交换数据3.1本例设备简介上图中的硬件组成：模块名称模块型号订货号数量CPU CPU315-2PN/DP6ES7 315-2EH13-0AB01存储卡MMC 128K6ES7 953-8LG00-0AA03或在Start中寻找SIMATIC Manager程序，点击打开。
打开的Step7软件4.2新建一个项目点击工具栏中的按钮，弹出New project(新建项目)对话框。
在Name:栏中写入要新建的工程名，PNController_IODevice1。
可以点击按钮，给新建的工程存储在新的路径下，D:\zhao xin\PN\workshop\Getting started。
点击按钮，在SIMATIC Manager中新建了该工程。
4.3添加IO Controller在SIMATIC Manager左侧栏内，右键点击，弹出菜单，插入一个S7-300站。
插入S7-300站后的SIMATIC Manager的界面。
双击图标，或点击图标的+号，点击图标，在右侧会显示出图标。
双击该图标，打开HW Config界面对该项目进行硬件组态。
4.4对IO Controller进行硬件组态右侧栏内为产品分类，点击图标的+号。
找到RACK 300的机架Rail，用鼠标托拽到左上侧的空白栏内。
在这个机架中添加IO控制器的CPU模块，找到CPU-300的CPU315-2PN/DP的版本V2.6，使用鼠标托拽到机架的2号槽中。
这时会出现设置以太网接口的属性界面，根据需要可以使用其它的IP地址信息。
这里使用默认的IP地址和子网掩码。
并点击按钮，新建一个子网Ethernet(1)点击OK即可。
这时，会看到CPU控制器的PN-IO左侧出现一个轨线图标，说明已经建立了一个名字为Ethernet(1)的子网在。
HW Config界面的结果。
4.5对IO Device进行硬件组态在这个子网Ethernet(1)中，配置另外两个IO设备站，配置IO设备站与配置PROFIBUS从站类似。
同样在右侧的栏内找到需要组态的PROFINET IO的ET200S的标识，并且找到与相应的硬件相同的订货号的ET200S接口模块。
然后使用鼠标把该接口模块的图标托拽到Ethernet(1)上。
用鼠标双击(1)IM151-3图标，弹出该ET200S的属性界面。
可以看到对于ET200S的简单描述，订货号，设备名称，设备号码和IP地址。
其中Device Name设备名称可以根据工艺的需要来自行修改，这里改为ET200S1。
Device Number设备号码用于表示设备的个数。
IP地址也可以根据需要来修改。
这里使用默认状态192.168.0.2。
点击OK按钮，关闭该对话框。
用鼠标单击(1)ET200S1图标，会在左下栏中显示该IO设备的模块列表。
目前只有PN接口模块在槽号0上。
使用同样的方式在右侧的产品栏内，选择其它ET200S的模块添加到IO设备的模块列表中。
首先选择PM-E模板，注意该模板的订货号要与实际的配置的模板订货号要相同。
使用鼠标托拽到该列表的1号槽内。
这与实际的硬件模板顺序一致。
双击该图标可以打开并修改其电源模板属性，这里使用默认方式。
使用同样的方式在右侧的产品栏内，选择4DI模板，注意该模板的订货号要与实际的配置的模板订货号要相同。
使用鼠标托拽到该列表的2和3号槽内。
这与实际的硬件模板顺序一致。
双击该图标可以打开并修改其DI模板属性，这里使用默认方式。
可以看到DI模板的地址为0.0至0.3，1.0至1.3。
使用同样的方式在右侧的产品栏内，选择2DO模板，注意该模板的订货号要与实际的配置的模板订货号要相同。
使用鼠标托拽到该列表的4和5号槽内。
这与实际的硬件模板顺序一致。
双击该图标可以打开并修改其DO模板属性，这里使用默认方式。
可以看到DO模板的地址也为0.0至0.1，1.0至1.1。
使用同样的方式组态另一个ET200S站，并改其Device name为ET200S2。
也可以使用鼠标点击ET200S1的图标，加上Ctrl键，复制出另一个ET200S2站。
因为实际的组态中两个ET200S的硬件组态是相同的。
IP地址保持默认状态，192.168.0.3。
可以看到DI模版地址分别为2.0至2.3，3.0至3.3。
DO模板的地址分别为2.0至2.1，3.0至3.1。
点击工具栏图标，完成对该项目的硬件组态完成编译和保存。
4.6编写用户程序在SIMATIC Manager中，依照等级次序，点击+号至Blocks。
可以看见右侧栏内的OB1，双击OB1，进入LAD/STL/FBD的编程界面中。
使用STL语言编程。
根据在硬件组态中的ET200S两个站的DI，DO模板地址，在Network1中，对ET200S1进行数据读写；在Network2中，对ET200S2进行数据读写。
点击工具栏进行保存。
4.7设置PG/PC接口对于PROFINET的组态下载和调试，使用TCP/IP协议，所以在SIMATIC Manager中选择Options菜单，选择“Set PG/PC Interace...”选择TCP/IP->Intel(R) PRO/1000MT...接口参数。
其中Intel(R) PRO/1000MT...表示本台PG/PC的以太网卡。
点击OK即可。
可以在SIMATIC Manager的界面的状态栏中，发现已经选择的PG/PC接口。
对本台PG/PC作为IO supervisor，通过一根FC标准以太网线连接SCALANCE X206-1交换机。
双击本地网络连接图标，给本机设置IP地址192.168.0.100。
注意要使各台PN设备要在同一个网段上192.168.0.0。
4.8设置IO设备名系统上电，在HW Config界面中，点击图标。
然后选择菜单PLC 中，点击Assign Device Name...。
弹出设置ET200S等IO Device的命名界面。
从图中看到两个ET200S站的一些信息。
IP地址，由于没有下载PLC的硬件组态，故没有IP地址。
MAC 地址，是ET200S的PN接口模块在出厂时固化的硬件地址，不能修改。
设备类型，此时指示在Ethernet(1)上的PN IO的类型均为ET200S。
设备名，目前在ET200S的MMC卡中没有存储任何信息。
通过下拉菜单指示硬件组态的ET200S的设备名称为ET200S1，根据不同的MAC地址，通过鼠标选择不同ET200S设备。
选择MAC地址为08-00-06-6B-F7-A6的ET200S，通过按钮，给其命名ET200S1。
ET200S1的MAC地址在IM151-3的接口模块上，打开接口模块的前盖，可以看见相应的MAC地址。
使用同样的方式给ET200S2命名。
ET200S2的MAC地址在IM151-3的接口模块上，打开接口模块的前盖，可以看见相应的MAC地址。
点击图标。
然后选择菜单PLC中，点击VerifyDevice Name...。
来查看组态的设备名是否正确。
绿色的√，表示正确。
设置完毕后点击工具栏中的按钮，保存和编译刚刚的组态。
4.9下载硬件组态在HW Config界面中，选择图标。
弹出选择目标模块界面，默认状态为CPU315-2PN/DP，点击OK。
弹出选择节点地址对话框。
IP地址192.168.0.1为已经设定的CPU的IP地址。
点击按钮，寻找网络上的IO设备。
IP地址为192.168.0.100是PC/PG(IO Supervisor)的以太网地址。
MAC地址为08-00-06-6B-9D-48为CPU315-PN/DP的MAC地址。
用鼠标点击S7-300。
那么在选择的连接目标站出现选择的S7-300。
