电线电缆常见结构及各结构元件作用

（ZR ）-YJV-8.7/10 3*70
ZR-YJV22-0.6/1KV 3*50+1*25
DJYPVP-450/750 5*2*1.5
()紧压铜芯导体半导电导体屏蔽绝缘半导电绝缘屏蔽铜带绕包屏蔽层耐火层填充绕包层℃阻燃聚氯乙烯护套铜芯导体交联聚乙烯绝缘填充绕包层内衬层镀锌钢带铠装层℃阻燃聚氯乙烯外护套
(80%)铜芯导体℃阻燃聚氯乙烯绝缘分对绕包层铜网编织分屏蔽填充总绕包层铜网总屏蔽密度不低于℃阻燃聚氯乙烯外护套
DJYPVP22-450/750 3*2*1.5
ZR-KVV450/750 4*1.5 (KFG参照)
KVVP-450/750 37*1.5
(80%) (80%)
单股铜芯导体
聚氯乙烯绝缘
分对绕包层
铜丝编织分屏蔽密度不低于
填充
总绕包层
铜丝编织总屏蔽密度不低于
屏蔽后绕包支
内衬层
镀锌钢带铠装
℃聚氯乙烯外护套
单股铜芯导体
℃阻燃聚氯乙烯绝缘填充
绕包层
℃阻燃聚氯乙烯外护套
铜芯导体
℃聚氯乙烯绝缘
绕包层
铜丝编织屏蔽
℃聚氯乙烯外护套
KVV22-450/750 19*1.5
FG-0.6/1 3*10
铜芯导体
℃聚氯乙烯绝缘绕包层
内衬层
镀锌钢带铠装层
℃聚氯乙烯外护套
多股绞合铜软导体
聚四氟乙烯绝缘
填充
绕包层
硅橡胶外护套。

我们的生活离不开电，而电的传输离不开电线电缆。

为了应对不同的电压强度以及各种使用环境的差异，电线电缆的种类也分为了很多种，如用于电能传输的电力电缆，用于电话通信的通讯电缆，具有特殊功能的防火、阻燃、绝缘电缆等等。

电线电缆的种类有哪些？电线电缆是用以传输电（磁）能、传递信息、实现电磁能转换和构成自动化控制线路的基础产品。

电线与电缆二者并无严格的区别，广义的电线电缆亦可称为电缆。

通常将结构简单无外护套、外径较小的产品称为电线；将结构复杂、有坚固密封外护套、外径较大的产品称为电缆。

电线的主要结构为“导体+绝缘”，电缆的主要结构为“导体+绝缘+护套”。

按电线电缆产品用途分裸电线是什么裸电线是指仅有导体而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线，各种结构的架空输电线用的绞线、软接线、型线和型材。

性能特点裸电线具有良好的导电性能和物理机械性能。

常见种类/型号①铜铝单线：包括软铜单线、硬铜单线、软铝单线、硬铝单线。

主要用作各种电线电缆的半制品，少量用于通信线材和电机电器的制造。

②裸绞线：包括硬铜绞线（TJ）、硬铝绞线（LJ）、铝合金绞线（LHAJ）、钢芯铝绞线（ＬGJ）主要用于电气装备及电子电器或元件的连接用，以上各种绞线的规格从1.0-300mm2不等。

③型线与型材：是指横截面为矩形或其他非圆异形的裸导线或裸导体，包括母线（汇流排）、扁线、异形排、接触线（电车线）等。

主要用于电机的换向器、电器开关触头、电力牵引机车的接触电线等。

绕组线（电磁线）是什么是用以制造电工产品中的线圈或绕组的绝缘电线。

性能特点漆包线的漆膜较薄、均匀、光滑，有利于线圈的高速绕制；绕包线能较好地承受过电压及过载负荷；无机绝缘绕组线耐高温、耐辐射，主要用高温和辐射场合。

常见种类电磁线通常分为漆包线、绕包线、漆包绕包线和无机绝缘线等几种。

电力电缆是什么是用于传输和分配电能的电缆。

常见种类电力电缆按电压等级分有低压电缆、中低压电缆、高压电缆、超高压电缆、特高压电缆；按电流制分为交流电缆、直流电缆；按绝缘情况分为油浸纸绝缘电缆、塑料绝缘电缆、橡胶绝缘电缆、矿物绝缘电缆等。

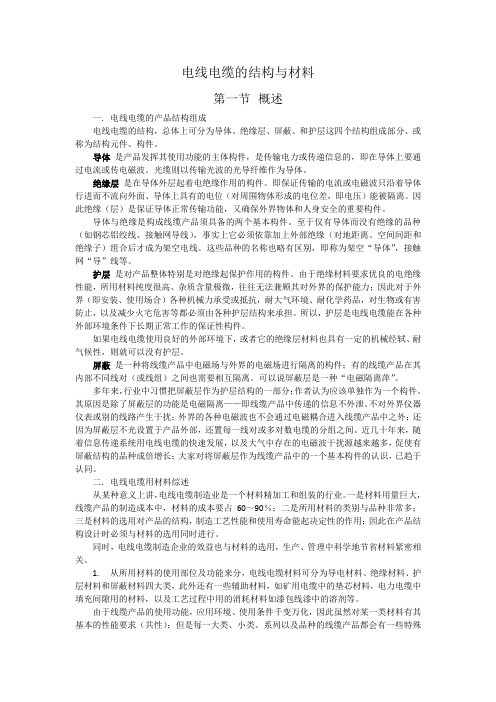

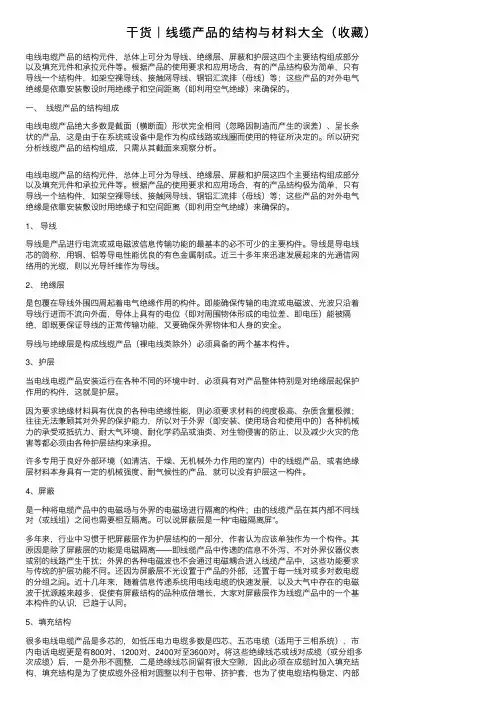

⼲货｜线缆产品的结构与材料⼤全（收藏）电线电缆产品的结构元件，总体上可分为导线、绝缘层、屏蔽和护层这四个主要结构组成部分以及填充元件和承拉元件等。

根据产品的使⽤要求和应⽤场合，有的产品结构极为简单，只有导线⼀个结构件，如架空裸导线、接触⽹导线、铜铝汇流排（母线）等；这些产品的对外电⽓绝缘是依靠安装敷设时⽤绝缘⼦和空间距离（即利⽤空⽓绝缘）来确保的。

⼀、线缆产品的结构组成电线电缆产品绝⼤多数是截⾯（横断⾯）形状完全相同（忽略因制造⽽产⽣的误差）、呈长条状的产品，这是由于在系统或设备中是作为构成线路或线圈⽽使⽤的特征所决定的。

所以研究分析线缆产品的结构组成，只需从其截⾯来观察分析。

电线电缆产品的结构元件，总体上可分为导线、绝缘层、屏蔽和护层这四个主要结构组成部分以及填充元件和承拉元件等。

根据产品的使⽤要求和应⽤场合，有的产品结构极为简单，只有导线⼀个结构件，如架空裸导线、接触⽹导线、铜铝汇流排（母线）等；这些产品的对外电⽓绝缘是依靠安装敷设时⽤绝缘⼦和空间距离（即利⽤空⽓绝缘）来确保的。

1、导线导线是产品进⾏电流或或电磁波信息传输功能的最基本的必不可少的主要构件。

导线是导电线芯的简称，⽤铜、铝等导电性能优良的有⾊⾦属制成。

近三⼗多年来迅速发展起来的光通信⽹络⽤的光缆，则以光导纤维作为导线。

2、绝缘层是包覆在导线外围四周起着电⽓绝缘作⽤的构件。

即能确保传输的电流或电磁波、光波只沿着导线⾏进⽽不流向外⾯，导体上具有的电位（即对周围物体形成的电位差、即电压）能被隔绝，即既要保证导线的正常传输功能，⼜要确保外界物体和⼈⾝的安全。

导线与绝缘层是构成线缆产品（裸电线类除外）必须具备的两个基本构件。

3、护层当电线电缆产品安装运⾏在各种不同的环境中时，必须具有对产品整体特别是对绝缘层起保护作⽤的构件，这就是护层。

因为要求绝缘材料具有优良的各种电绝缘性能，则必须要求材料的纯度极⾼、杂质含量极微；往往⽆法兼顾其对外界的保护能⼒，所以对于外界（即安装、使⽤场合和使⽤中的）各种机械⼒的承受或抵抗⼒、耐⼤⽓环境、耐化学药品或油类、对⽣物侵害的防⽌，以及减少⽕灾的危害等都必须由各种护层结构来承担。

1.电力电缆线路概述 触电啞X 山 RE L Hb.用件中阿隹头•丸喘嗚在于慨P 电娈t 卍临苗〉 丼崎头：户内式*广外兀*猛竝式、、左他交暮乳H 匚桥札，了 1T 啓％并珂晋$矶第崭社捋.® s -尸现计违芒冗宙佯扯罐悴上理卜和科闭弗弋由花总叵胖趟代舸=艰空豔电持向 為圧堆亀导整II 锻勺樂第体逼商・：fcifc 为瞬權〉电力电缆线路构成 2.电力电缆本体基本结构及各组成部分的作用和特点（以最常用的交联聚乙烯电缆为例）ZR.YJLW01&4,'11QkV "6W金V （用附搖初團交联聚乙烯电缆结构图1）导体截而口也漁电Rh 中干电注色讨导肚定为召体？?苓电因而会产乍貝.Srt. 9>iiW*«电泓■&率合适竹&3BU3.基三汛电肌斤袴今袒TE ・UN 址电堰运疗哄忙典麗工主求・2）导体结构：导住世是电疽T 恒gft 电战•仰H 其壬呂电扬僅尺束大.切聚月WTT 毛Q.範谏处的更场空度幺更入.因此.OM 产中咲及^R14ft陀冬头的・上但&的丄?Jtt ♦；«»>-»«：力图哎导仕老百尽■❻H♦金尿辟載金關男蔽的作用，1>彤成一作山场的低丄冲快.当输郃夸毛加:*，滅申场绘度孩人的绻泯.nx.也要力刃吏？体农面尽fftKOrasiU.2）畏供电容电戏及故忌电涼的适珞.因此也夸一定的铳樓乩r■亠亠 — — fKL_♦半昴血屏般层丰导电;^5层呈丰有圧电紺来冃的一项议护命冨电根不而电场分布•同时 雄药芜缘表勿耐电版的厳宴技穴搏妙.D 軒兄代袴寻体形成7直泸冈楼的我为.大大沢袴了衣頁电场岔血・♦绝缘绝缘是冷豆圧尬茨厅地电极可W 诗裏的关爰结构。

承受工作电压及各神过电压长雋作用.阖化其耐邨踉及长期構龙 性能是保证滋个申壽完成输欧任务的最垂委砒■・ 2）能宦毁发焦导体的热作用巾保捋应有的耐电强庚.址"?1塾无上也・以aa?? ^t （h 电圧於布・2） 孔 能勺汽塚賞玄接芯・加W 了纳缘与全庚无仏电戍技术的进步主耍由绝缴技术的疋歩所决己心产上运亶，绝人祁分试来?*.量项目祁是什矿韦制绝线的孑利件能为目的的.概述1>Z 3pl .的外」JL ；爸押沮合.护圧是棵峯宪缘打灌：、电型上「和】异】.伫旳蚩要促忙.针附各种环屢使用条社址计有玛应的护层妁构.主要是机族慢护用. ＞电缆接头及终端的电场分布特点3•电缆附件的结构原理及要点介绍劇査附评是电塡线齡岛不可少的组雀凱分.没有冰件则电鮭无法工作的.则辅电任务囱 是由电蜒及阳护粗Jft 的呕裝毀貉鑿悴。

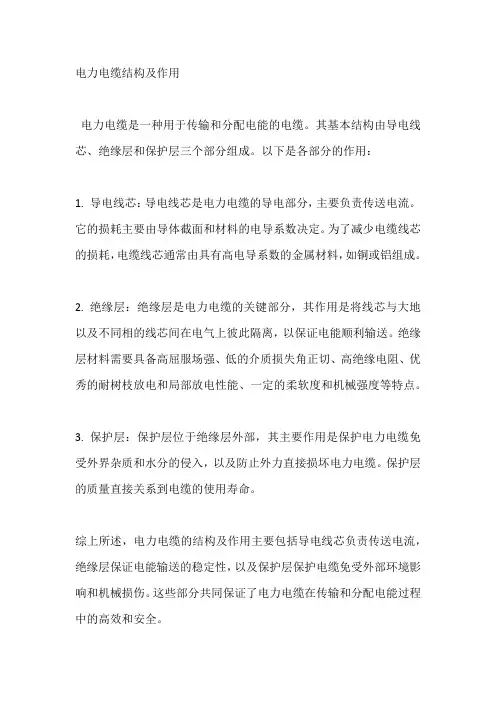

电力电缆结构及作用
电力电缆是一种用于传输和分配电能的电缆。

其基本结构由导电线芯、绝缘层和保护层三个部分组成。

以下是各部分的作用：
1. 导电线芯：导电线芯是电力电缆的导电部分，主要负责传送电流。

它的损耗主要由导体截面和材料的电导系数决定。

为了减少电缆线芯的损耗，电缆线芯通常由具有高电导系数的金属材料，如铜或铝组成。

2. 绝缘层：绝缘层是电力电缆的关键部分，其作用是将线芯与大地以及不同相的线芯间在电气上彼此隔离，以保证电能顺利输送。

绝缘层材料需要具备高屈服场强、低的介质损失角正切、高绝缘电阻、优秀的耐树枝放电和局部放电性能、一定的柔软度和机械强度等特点。

3. 保护层：保护层位于绝缘层外部，其主要作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。

保护层的质量直接关系到电缆的使用寿命。

综上所述，电力电缆的结构及作用主要包括导电线芯负责传送电流，绝缘层保证电能输送的稳定性，以及保护层保护电缆免受外部环境影响和机械损伤。

这些部分共同保证了电力电缆在传输和分配电能过程中的高效和安全。

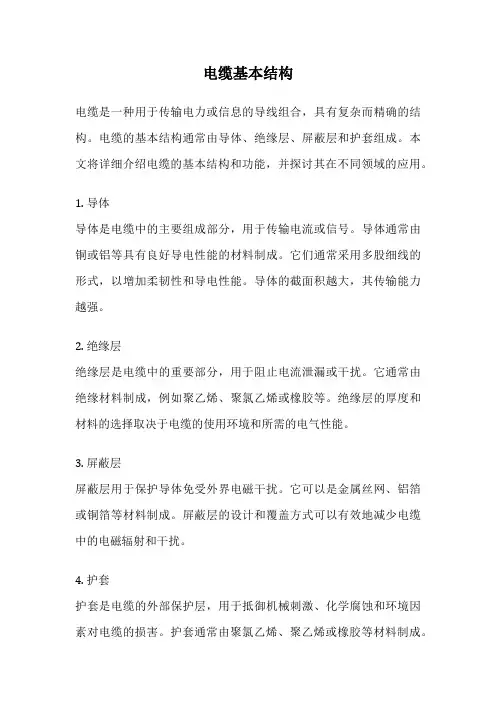

电缆基本结构电缆是一种用于传输电力或信息的导线组合，具有复杂而精确的结构。

电缆的基本结构通常由导体、绝缘层、屏蔽层和护套组成。

本文将详细介绍电缆的基本结构和功能，并探讨其在不同领域的应用。

1. 导体导体是电缆中的主要组成部分，用于传输电流或信号。

导体通常由铜或铝等具有良好导电性能的材料制成。

它们通常采用多股细线的形式，以增加柔韧性和导电性能。

导体的截面积越大，其传输能力越强。

2. 绝缘层绝缘层是电缆中的重要部分，用于阻止电流泄漏或干扰。

它通常由绝缘材料制成，例如聚乙烯、聚氯乙烯或橡胶等。

绝缘层的厚度和材料的选择取决于电缆的使用环境和所需的电气性能。

3. 屏蔽层屏蔽层用于保护导体免受外界电磁干扰。

它可以是金属丝网、铝箔或铜箔等材料制成。

屏蔽层的设计和覆盖方式可以有效地减少电缆中的电磁辐射和干扰。

4. 护套护套是电缆的外部保护层，用于抵御机械刺激、化学腐蚀和环境因素对电缆的损害。

护套通常由聚氯乙烯、聚乙烯或橡胶等材料制成。

不同的护套材料具有不同的机械强度和耐腐蚀性能，可以根据实际需求选择合适的护套材料。

电缆的基本结构和功能使其在各个领域得到广泛应用。

在电力系统中，电缆用于输送电能，连接发电厂、变电站和用户。

在电信系统中，电缆用于传输信号和数据，连接电话、互联网和电视等设备。

在交通运输领域，电缆用于电动车辆和铁路系统的供电和信号传输。

在工业领域，电缆用于机器设备的电气连接和控制。

在建筑领域，电缆用于建筑物的电气安装和照明系统。

电缆作为一种重要的电力和信息传输媒介，其基本结构是由导体、绝缘层、屏蔽层和护套组成。

这种结构使电缆具有良好的电气性能、机械强度和环境适应性。

电缆的广泛应用使得电力和信息的传输更加可靠和高效。

未来，随着技术的不断发展，电缆的结构和性能将会得到进一步的改进和优化，以满足不断增长的需求。

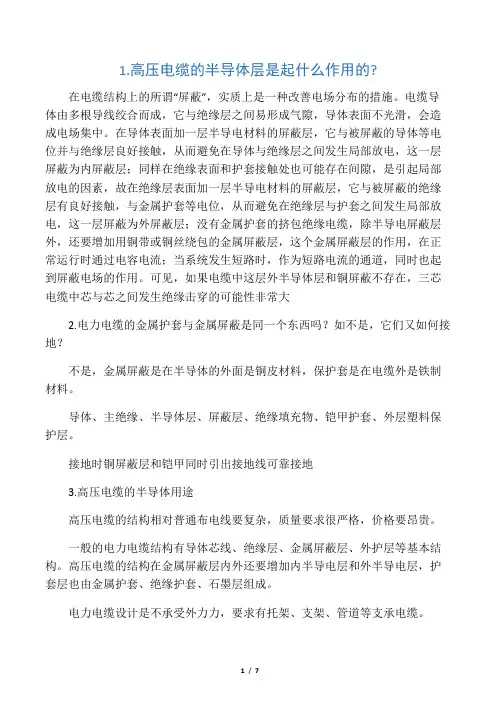

1.高压电缆的半导体层是起什么作用的?在电缆结构上的所谓“屏蔽”，实质上是一种改善电场分布的措施。

电缆导体由多根导线绞合而成，它与绝缘层之间易形成气隙，导体表面不光滑，会造成电场集中。

在导体表面加一层半导电材料的屏蔽层，它与被屏蔽的导体等电位并与绝缘层良好接触，从而避免在导体与绝缘层之间发生局部放电，这一层屏蔽为内屏蔽层；同样在绝缘表面和护套接触处也可能存在间隙，是引起局部放电的因素，故在绝缘层表面加一层半导电材料的屏蔽层，它与被屏蔽的绝缘层有良好接触，与金属护套等电位，从而避免在绝缘层与护套之间发生局部放电，这一层屏蔽为外屏蔽层；没有金属护套的挤包绝缘电缆，除半导电屏蔽层外，还要增加用铜带或铜丝绕包的金属屏蔽层，这个金属屏蔽层的作用，在正常运行时通过电容电流；当系统发生短路时，作为短路电流的通道，同时也起到屏蔽电场的作用。

可见，如果电缆中这层外半导体层和铜屏蔽不存在，三芯电缆中芯与芯之间发生绝缘击穿的可能性非常大2.电力电缆的金属护套与金属屏蔽是同一个东西吗？如不是，它们又如何接地？不是，金属屏蔽是在半导体的外面是铜皮材料，保护套是在电缆外是铁制材料。

导体、主绝缘、半导体层、屏蔽层、绝缘填充物、铠甲护套、外层塑料保护层。

接地时铜屏蔽层和铠甲同时引出接地线可靠接地3.高压电缆的半导体用途高压电缆的结构相对普通布电线要复杂，质量要求很严格，价格要昂贵。

一般的电力电缆结构有导体芯线、绝缘层、金属屏蔽层、外护层等基本结构。

高压电缆的结构在金属屏蔽层内外还要增加内半导电层和外半导电层，护套层也由金属护套、绝缘护套、石墨层组成。

电力电缆设计是不承受外力力，要求有托架、支架、管道等支承电缆。

导体芯线做成多股绞线的原因主要有两个。

一是增加导体的柔软性，便于电缆的随意敷设。

导体的金属是铜和铝，当导线直径稍大的时候就比较硬，好象是金属棒很难弯曲，不便于电缆的敷设，还常常因为导线损伤而出现电缆断线故障或者似断非断故障。
