芯片封装工艺芯片封装工艺是指将已经完成芯片制造的半导体元件进行封装，使之便于安装和使用的一项技术。
芯片封装工艺是整个半导体生产过程中的重要环节之一，它决定了芯片的可靠性、性能和成本。
在芯片封装工艺中，主要包含封装形式、封装材料、封装工艺流程等多个方面。
封装形式是芯片封装工艺的第一步。
不同的应用领域对芯片的封装形式有不同的要求，常见的封装形式包括裸片封装、晶圆级封装、卷带封装、贴片封装等。
裸片封装是将芯片直接焊接在PCB上，裸露出来，通常用于成本敏感的应用。
晶圆级封装是将多个芯片应用于一个集成电路芯片上，这样可以有效地提高集成度和减小封装尺寸。
卷带封装是将芯片放在一个带状载体上，并用可溶性胶粘在上面，可以自动化地进行封装。
贴片封装是将芯片粘贴在封装底座上，并用导电胶进行连接，适用于要求高密度和高性能的应用。
封装材料是芯片封装工艺的关键。
封装材料主要包括封装底座、导电胶、封装胶等。
封装底座是芯片固定的载体，可以是塑料、陶瓷或金属等材料。
导电胶是将芯片与封装底座之间的连接介质，它能够提供良好的电导性和机械强度。
封装胶是用于保护芯片和连接线的材料，它要具有良好的绝缘性、粘接性和耐高温性。
封装工艺流程是芯片封装工艺的核心。
封装工艺流程主要包括下料、焊接、封装、测试等多个步骤。
下料是将芯片从晶圆上切割成单个的芯片。
焊接是将芯片与封装底座进行连接，常见的焊接方式有焊锡、焊球、焊盘等。
封装是将芯片和封装底座固定在一起，并将导线与芯片连接起来。
测试是对封装好的芯片进行性能和可靠性测试，以确保芯片的质量。
芯片封装工艺的目标是实现高可靠性、高性能和低成本。
高可靠性是指芯片在运行过程中能够稳定可靠地工作，不受外界环境的影响。
高性能是指芯片具有良好的工作性能，如高速、低功耗、低噪声等。
低成本是指封装工艺能够提供高效率、低成本的生产方式，以降低芯片的制造成本。
总之，芯片封装工艺是实现芯片可靠性、性能和成本的关键环节。
随着科技的不断发展，封装工艺也在不断更新和改进，以适应更多应用场景的需求。
先进芯片封装知识介绍芯片封装是将半导体芯片封装成具有特定功能和形状的封装组件的过程。
芯片封装在实际应用中起着至关重要的作用，它不仅保护芯片免受外部环境的干扰和损害，同时也为芯片提供了良好的导热特性和机械强度。
本文将介绍先进芯片封装的知识，包括封装技术、封装材料和封装工艺等方面。
一、芯片封装技术芯片封装技术主要包括无引线封装（Wafer-Level Package，简称WLP）、翻装封装（Flip-Chip Package，简称FCP）和探针封装（Probe Card Package，简称PCP）等。
1.无引线封装（WLP）：无引线封装是在芯片表面直接封装焊盘，实现对芯片进行封装和连接。
它可以使芯片的封装密度更高，并且具有优秀的热传导和电性能。
无引线封装技术广泛应用于移动设备和无线通信领域。
2.翻装封装（FCP）：翻装封装是将芯片颠倒翻转后通过导电焊球连接到基板上的封装技术。
它可以提供更好的电路性能和更高的封装密度，适用于高性能芯片的封装。
3.探针封装（PCP）：探针封装是通过探针头将芯片连接到测试设备进行测试和封装的技术。
它可以快速进行芯片测试和封装，适用于小批量和多品种的芯片生产。
二、芯片封装材料芯片封装材料是指用于封装过程中的材料，包括基板、封装胶料和焊盘等。
1.基板：基板是芯片封装的重要组成部分，主要用于支撑和连接芯片和其他封装组件。
常用的基板材料包括陶瓷基板、有机基板和金属基板等。
2.封装胶料：封装胶料用于固定和保护芯片，防止芯片受损。
常见的封装胶料包括环氧树脂、硅胶、聚酰亚胺等。
3.焊盘：焊盘是连接芯片和基板的关键部分，用于传递信号和电力。
常见的焊盘材料包括无铅焊料、焊接球和金属焊点等。
三、芯片封装工艺芯片封装工艺是指在封装过程中实施的一系列工艺步骤，主要包括胶黏、焊接和封装等。
1.胶黏：胶黏是将芯片和其他封装组件固定在基板上的工艺步骤。
它通常使用封装胶料将芯片和基板粘接在一起，并通过加热或压力处理来保证粘结的强度。

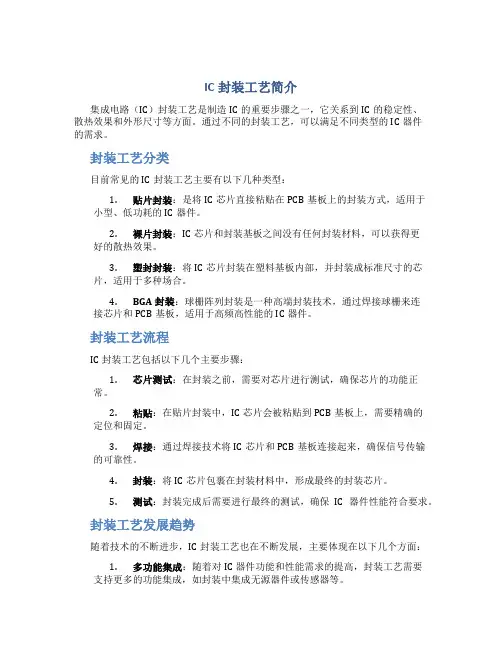

IC封装工艺简介集成电路（IC）封装工艺是制造IC的重要步骤之一，它关系到IC的稳定性、散热效果和外形尺寸等方面。
通过不同的封装工艺，可以满足不同类型的IC器件的需求。
封装工艺分类目前常见的IC封装工艺主要有以下几种类型：1.贴片封装：是将IC芯片直接粘贴在PCB基板上的封装方式，适用于小型、低功耗的IC器件。
2.裸片封装：IC芯片和封装基板之间没有任何封装材料，可以获得更好的散热效果。
3.塑封封装：将IC芯片封装在塑料基板内部，并封装成标准尺寸的芯片，适用于多种场合。
4.BGA封装：球栅阵列封装是一种高端封装技术，通过焊接球栅来连接芯片和PCB基板，适用于高频高性能的IC器件。
封装工艺流程IC封装工艺包括以下几个主要步骤：1.芯片测试：在封装之前，需要对芯片进行测试，确保芯片的功能正常。
2.粘贴：在贴片封装中，IC芯片会被粘贴到PCB基板上，需要精确的定位和固定。
3.焊接：通过焊接技术将IC芯片和PCB基板连接起来，确保信号传输的可靠性。
4.封装：将IC芯片包裹在封装材料中，形成最终的封装芯片。
5.测试：封装完成后需要进行最终的测试，确保IC器件性能符合要求。
封装工艺发展趋势随着技术的不断进步，IC封装工艺也在不断发展，主要体现在以下几个方面：1.多功能集成：随着对IC器件功能和性能需求的提高，封装工艺需要支持更多的功能集成，如封装中集成无源器件或传感器等。
2.微型化：随着电子产品体积的不断缩小，IC封装工艺也在朝着微型化的方向发展，以满足小型化产品的需求。
3.高性能封装：为了提高IC器件的性能和可靠性，封装工艺需要支持更高频率、更高功率的IC器件。
综上所述，IC封装工艺在集成电路制造中扮演着重要的角色，通过不断的创新和发展，可以满足各类IC器件的需求，推动整个电子产业的不断进步。

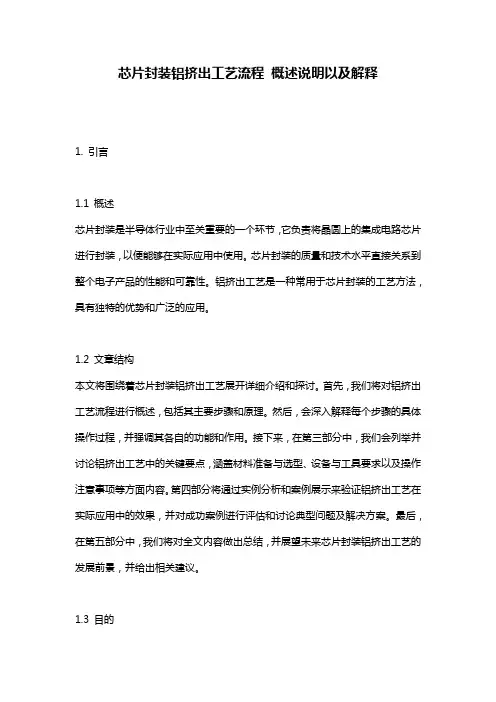

芯片封装铝挤出工艺流程概述说明以及解释1. 引言1.1 概述芯片封装是半导体行业中至关重要的一个环节，它负责将晶圆上的集成电路芯片进行封装，以便能够在实际应用中使用。
芯片封装的质量和技术水平直接关系到整个电子产品的性能和可靠性。
铝挤出工艺是一种常用于芯片封装的工艺方法，具有独特的优势和广泛的应用。
1.2 文章结构本文将围绕着芯片封装铝挤出工艺展开详细介绍和探讨。
首先，我们将对铝挤出工艺流程进行概述，包括其主要步骤和原理。
然后，会深入解释每个步骤的具体操作过程，并强调其各自的功能和作用。
接下来，在第三部分中，我们会列举并讨论铝挤出工艺中的关键要点，涵盖材料准备与选型、设备与工具要求以及操作注意事项等方面内容。
第四部分将通过实例分析和案例展示来验证铝挤出工艺在实际应用中的效果，并对成功案例进行评估和讨论典型问题及解决方案。
最后，在第五部分中，我们将对全文内容做出总结，并展望未来芯片封装铝挤出工艺的发展前景，并给出相关建议。
1.3 目的本文的目的是全面阐述芯片封装铝挤出工艺的流程和原理，通过深入剖析每个步骤的技术要点、操作注意事项和优势特点，帮助读者全面了解和掌握这一关键封装技术。
同时，通过实例分析和讨论典型问题及解决方案，能够进一步提高读者们在实际应用中处理类似问题时的能力。
最终，通过总结本文内容和对未来发展进行展望并给出建议，旨在促进芯片封装领域的创新与进步。
2. 芯片封装铝挤出工艺流程:2.1 工艺流程概述:芯片封装铝挤出工艺是一种常用的封装工艺，主要用于芯片保护和封装。
该工艺流程包括以下步骤：- 准备工作：确保生产环境符合要求，选定适当的工艺参数和材料。
- 材料准备与配送：选择合适的铝材料，并进行熔化和均匀混合。
- 模具设计与制造：根据产品需求设计模具，并进行制造和调整。
- 铝挤出成型：将预熔化的铝材料通过挤出机注入模具中，形成所需的产品形状。
- 冷却与固化：待铝材料在模具中冷却固化后，进行取模处理。
芯片封装工艺流程芯片封装是集成电路制造中非常重要的一个环节，它直接影响到芯片的稳定性、可靠性和性能。
芯片封装工艺流程是指将芯片封装在塑料、陶瓷或金属封装体内，并进行封装测试，最终形成成品芯片的一系列工艺步骤。
本文将介绍芯片封装的工艺流程及其关键步骤。
首先，芯片封装的工艺流程包括准备工作、封装设计、封装材料准备、封装生产、封装测试和封装成品等步骤。
在准备工作阶段，需要对封装设备进行检查和维护，确保设备正常运行。
同时，需要准备好封装所需的材料和工艺参数，为后续的封装工作做好准备。
其次，封装设计是芯片封装工艺流程中的关键环节。
封装设计需要根据芯片的功能、尺寸和工作环境等要求，选择合适的封装形式和材料。
不同的芯片封装形式包括裸片封装、贴片封装、球栅阵列封装等，而封装材料则包括塑料封装、陶瓷封装和金属封装等。
封装设计的合理与否直接影响到芯片的性能和成本。
接下来，封装材料准备是芯片封装工艺流程中不可或缺的一环。
封装材料的选择和准备需要根据封装设计的要求进行，确保封装材料的质量和稳定性。
在封装生产阶段，需要将芯片放置在封装体内，并通过焊接、封胶等工艺步骤，将芯片与封装体牢固地连接在一起。
随后，封装测试是芯片封装工艺流程中至关重要的一步。
封装测试需要对封装后的芯片进行可靠性、性能和环境适应性等多方面的测试，以确保封装后的芯片能够正常工作并在各种环境下稳定可靠。
最后，封装成品是芯片封装工艺流程的最终目标，经过前期的工艺步骤和测试验证，最终形成符合要求的成品芯片。
总的来说，芯片封装工艺流程是一个复杂而严谨的过程，需要精密的设备、严格的工艺控制和专业的技术人员来保障。
只有通过科学合理的工艺流程和严格的质量控制，才能生产出高质量、高可靠性的芯片产品，满足不同领域的需求。
希望本文对芯片封装工艺流程有所帮助，谢谢阅读。
陶瓷管壳芯片封装工艺一、陶瓷管壳芯片封装工艺概述陶瓷管壳芯片封装工艺是一种常用的封装工艺，它采用陶瓷管壳作为封装材料，将芯片放置于管壳内，并填充封装胶进行封装。
陶瓷管壳由于具有良好的机械性能、优异的耐高温性能和化学稳定性而被广泛应用于半导体芯片封装领域。
陶瓷管壳芯片封装工艺主要包括以下几个步骤：基板制备、芯片粘合、管壳封装、焊接、测试和包装。
其中，管壳封装是整个工艺流程的核心环节，也是保证芯片性能和稳定性的关键步骤。
二、陶瓷管壳芯片封装工艺技术流程1. 基板制备基板是芯片封装的载体，其材料选择和制备质量将直接影响封装效果。
一般来说，基板选用陶瓷基板或金属基板，需要经过表面处理、去污、除氧化膜等工序，以保证基板表面的清洁和平整。
另外，基板的尺寸和厚度也需要根据芯片和管壳的尺寸进行合理设计。
2. 芯片粘合芯片粘合是将芯片固定在基板上的关键步骤。
通常采用导热胶或导电胶进行粘合，其目的是保证芯片与基板之间的紧密接触，同时具有较好的导热性和导电性。
粘合工艺需要严格控制温度和压力，以确保粘合效果。
3. 管壳封装管壳封装是整个工艺流程的核心环节，也是陶瓷管壳芯片封装工艺的关键步骤。
在封装过程中，首先需要将芯片放置在管壳内，并固定好位置。
然后，将封装胶填充至管壳内，通过热压或真空封装的工艺将管壳密封，确保封装胶完全填充，并将芯片与管壳紧密连接。
4. 焊接焊接是将封装好的芯片与外部线路进行连接的工艺。
通常采用焊料进行焊接，其选择需要考虑到封装材料的特性以及外部线路的材料和工艺要求。
焊接工艺需要严格控制温度和焊接时间，以确保焊接效果和连接质量。
5. 测试和包装封装完成后，需要进行严格的测试和质量检查，包括外观检查、尺寸检查、焊接质量检查等。
通过测试确认封装质量符合要求后，进行最后的包装，将封装好的芯片进行分选、分装，并进行标识和包装，以便于存储和使用。
三、陶瓷管壳芯片封装工艺的关键技术及发展趋势1. 封装材料技术陶瓷管壳芯片封装工艺的关键技术之一是封装材料的选择和优化。
最全的芯片封装技术详细介绍（珍藏...封装，Package，是把集成电路装配为芯片最终产品的过程，简单地说，就是把Foundry生产出来的集成电路裸片（Die）放在一块起到承载作用的基板上，把管脚引出来，然后固定包装成为一个整体。
作为动词，“封装”强调的是安放、固定、密封、引线的过程和动作；作为名词，“封装”主要关注封装的形式、类别，基底和外壳、引线的材料，强调其保护芯片、增强电热性能、方便整机装配的重要作用。
(1)、芯片面积与封装面积之比为提高封装效率，尽量接近1：1；(2)、引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能；(3)、基于散热的要求，封装越薄越好。
1、BGA|ball grid array也称CPAC(globe top pad array carrier)。
球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm的360引脚BGA仅为31mm见方;而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。
而且BGA不用担心QFP 那样的引脚变形问题。
该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，随后在个人计算机中普及。
最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。
现在也有一些LSI 厂家正在开发500 引脚的BGA。
BGA 的问题是回流焊后的外观检查。
美国Motorola公司把用模压树脂密封的封装称为MPAC，而把灌封方法密封的封装称为GPAC。
2、C-(ceramic)表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
是在实际中经常使用的记号。
3、COB (chip on board)COB (chip on board)板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。
芯片封装工艺流程芯片封装是集成电路制造中至关重要的一步，通过封装工艺，将芯片连接到外部引脚，并保护芯片不受外界环境影响。
本文将介绍芯片封装的工艺流程，包括封装前的准备工作、封装工艺的具体步骤以及封装后的测试与质量控制。
1. 准备工作在进行芯片封装之前，需要进行一系列的准备工作。
首先是设计封装方案，根据芯片的功能和性能要求，确定封装形式、引脚数量和布局等参数。
然后进行封装材料的准备，包括封装基板、引线、封装胶等材料的采购和检验。
此外，还需要准备封装设备和工艺流程，确保封装过程能够顺利进行。
2. 封装工艺流程（1）粘合首先将芯片粘合到封装基板上，通常采用导热胶将芯片固定在基板上，以便后续的引线焊接和封装胶注射。
（2）引线焊接接下来是引线焊接的工艺步骤，通过焊接将芯片的引脚与封装基板上的引线连接起来。
这一步需要精密的焊接设备和工艺控制，确保焊接质量和可靠性。
（3）封装胶注射完成引线焊接后，需要将封装胶注射到芯片和基板之间，用于保护芯片和引线，同时还能起到固定和导热的作用。
封装胶的注射需要精确控制注射量和注射位置，以确保封装胶能够完全覆盖引线和芯片。
（4）固化封装胶注射完成后，需要对封装胶进行固化处理，通常采用加热或紫外光固化的方式，确保封装胶能够牢固固定芯片和引线，并具有良好的导热性能。
（5）切割最后一步是对封装基板进行切割，将多个芯片分割成单个封装好的芯片模块。
切割工艺需要精密的设备和工艺控制，以避免对芯片造成损坏。
3. 测试与质量控制封装完成后，需要对芯片进行测试和质量控制，以确保封装质量和性能符合要求。
常见的测试包括外观检查、引脚可焊性测试、封装胶可靠性测试等。
同时还需要进行温度循环测试、湿热循环测试等环境适应性测试，以验证封装的可靠性和稳定性。
总结芯片封装工艺流程包括准备工作、封装工艺步骤和测试与质量控制三个主要环节。
通过精心设计和严格控制每个环节的工艺参数，可以确保封装质量和性能达到要求，为集成电路的应用提供可靠保障。
晶圆级芯片封装晶圆级芯片封装是指将芯片直接封装在晶圆上，以实现更高的集成度和更小的体积。
在制造过程中，晶圆级芯片封装是非常重要的一步。
本文将从以下几个方面对晶圆级芯片封装进行详细介绍。
一、晶圆级芯片封装的概念和意义1.1 晶圆级芯片封装的定义晶圆级芯片封装是指将裸露的芯片直接封装在晶圆上，以实现更高的集成度和更小的体积。
它是半导体制造过程中非常重要的一步。
1.2 晶圆级芯片封装的意义晶圆级芯片封装可以提高半导体器件的集成度和性能，并且可以减小器件体积，降低生产成本。
此外，在大规模集成电路领域，晶圆级芯片封装也可以提高生产效率。
二、晶圆级芯片封装工艺流程2.1 芯片选切在制造过程中，先要从整个硅块中选择出符合要求的区域，并对其进行切割。
这个过程称为芯片选切。
2.2 芯片清洗选切好的芯片需要进行清洗，以去除表面的杂质和污垢。
这个过程可以使用化学溶液或超声波等方法。
2.3 芯片涂胶在芯片表面涂上一层粘合剂，以便将其固定在晶圆上。
这个过程称为芯片涂胶。
2.4 晶圆准备在晶圆上涂上一层粘合剂，以便将芯片固定在晶圆上。
此外，还需要对晶圆进行清洗和烘干等处理。
2.5 排列芯片将芯片放置在晶圆上，并按照一定的排列方式进行布局。
此外，还需要进行对齐和精细调整等操作。
2.6 封装焊接将芯片与晶圆焊接起来，并用封装材料将其密封起来。
这个过程可以使用焊接机器或激光焊接等方法。
三、晶圆级芯片封装的优势和不足3.1 优势（1）提高集成度：通过直接将芯片封装在晶圆上，可以实现更高的集成度。
（2）减小体积：晶圆级芯片封装可以减小器件的体积，从而提高产品的便携性和可靠性。
（3）降低成本：晶圆级芯片封装可以降低生产成本，提高生产效率。
3.2 不足（1）技术难度高：晶圆级芯片封装需要高精度的设备和技术，制造难度较大。
（2）适用范围有限：由于其制造难度较大，晶圆级芯片封装只适用于一些特定的领域和应用场景。
四、晶圆级芯片封装的应用4.1 大规模集成电路在大规模集成电路领域，晶圆级芯片封装可以提高生产效率，并且可以实现更高的集成度和更小的体积。
简述芯片封装技术的基本工艺流程一、芯片封装技术的起始：晶圆切割。
1.1 晶圆可是芯片制造的基础啊，一大片晶圆上有好多芯片呢。
首先得把这晶圆切割开，就像把一大块蛋糕切成小块一样。
这可不能随便切，得用专门的设备，精确得很。
要是切歪了或者切坏了，那芯片可就报废了，这就好比做饭的时候切菜切坏了，整道菜都受影响。
1.2 切割的时候，设备的参数得设置得恰到好处。
就像调收音机的频率一样，差一点都不行。
这是个细致活，操作人员得全神贯注，稍有不慎就会前功尽弃。
二、芯片粘贴：固定芯片的关键步骤。
2.1 切割好的芯片得粘到封装基板上。
这就像盖房子打地基一样重要。
胶水的选择可讲究了，不能太稀，不然芯片粘不牢；也不能太稠，否则会影响芯片的性能。
这就跟做菜放盐似的，多了少了都不行。
2.2 粘贴的时候还得保证芯片的位置准确无误。
这可不像把贴纸随便一贴就行，那得精确到微米级别的。
这就好比射击，差之毫厘，谬以千里。
一旦位置不对，后续的工序都会受到影响，整个芯片封装就可能失败。
三、引线键合：连接芯片与外部的桥梁。
3.1 接下来就是引线键合啦。
这一步是用金属丝把芯片上的电极和封装基板上的引脚连接起来。
这金属丝就像桥梁一样，把芯片和外界连接起来。
这过程就像绣花一样，得小心翼翼。
3.2 键合的时候，要控制好键合的力度和温度。
力度大了，可能会把芯片或者引脚弄坏；温度不合适，键合就不牢固。
这就像打铁，火候得掌握好，不然打出来的铁制品就不合格。
四、封装成型：给芯片穿上保护衣。
4.1 然后就是封装成型啦。
用塑料或者陶瓷等材料把芯片包裹起来，这就像是给芯片穿上了一件保护衣。
这不仅能保护芯片不受外界环境的影响，还能让芯片便于安装和使用。
4.2 封装的形状和大小也有很多种，得根据不同的需求来确定。
这就像做衣服，不同的人要穿不同款式和尺码的衣服一样。
五、最后的检测：确保芯片封装质量。
5.1 封装好之后，可不能就这么完事了。
还得进行检测呢。
这检测就像考试一样，看看芯片封装有没有问题。
芯片封装过程详解芯片封装是指将芯片芯片与外部环境隔离，并为芯片提供电气连接、保护和散热等工作的工艺过程。
芯片封装是芯片制造过程中的重要环节，它不仅可以对芯片进行保护和固定，还可以提供必要的电气和物理连接。
以下是芯片封装的详细过程解析。
第一步：设计封装方案芯片封装的第一步是设计封装方案。
这个过程要根据芯片的性能和应用需求来选择合适的封装类型、尺寸、引脚布局以及材料等。
封装方案的设计需要考虑芯片的功耗、热量产生、高频特性等因素，以确保封装对芯片的性能和稳定性没有影响。
第二步：准备封装材料准备封装材料是封装过程中的重要一环。
封装材料包括封装底座、封装盖板、引线、封装胶等。
这些材料的选择要考虑到封装的可靠性、散热性能、EMI屏蔽性能等相关要求。
第三步：芯片背面处理芯片的背面处理主要涉及到腐蚀、清洗、镀金等工艺。
这些处理可以使芯片表面更加平整，提高封装过程中的接触可靠性，并提供良好的焊接条件。
第四步：焊接芯片焊接芯片是芯片封装的关键一步。
常见的焊接方式有焊球连接和金线焊接。
焊球连接是将芯片芯片的引脚与封装底座上的焊球粘接在一起。
而金线焊接是用一根金线将芯片的引脚与封装底座的引脚进行连接。
焊接时要保证焊点的可靠性和精度，防止焊接过程中温度过高而损坏芯片。
第五步：安装封装材料安装封装材料是将芯片与封装底座进行固定和保护的过程。
通常使用封装胶将芯片粘接在底座上，以增加芯片与外界环境的绝缘性和机械强度。
封装胶需要具有良好的粘接性、化学稳定性和导热性能，以确保芯片的可靠性和散热性能。
第六步：封装盖板封装盖板是用于覆盖在芯片的封装座上面，保护芯片免受外部环境的干扰和损害。
封装盖板通常由金属或塑料材料制成，具有良好的机械刚度和EMI屏蔽性能。
第七步：测试封装后的芯片需要进行测试，以验证其性能和可靠性。
测试包括外观检验、电气特性测试和可靠性测试等。
这些测试可以确保封装过程的质量和可靠性，以及芯片的一致性。
第八步：封装质量控制封装质量控制是保证封装过程质量的关键一环。
点就是制程能力。
SIP封装制程按照芯片与基板的连接方式可分为引线键合封装和倒装焊两种。
引线键合封装工艺工艺流程圆片→圆片减薄→圆片切割→芯片粘结→引线键合→等离子清洗→液态密封剂灌封→装配焊料球→回流焊→表面打标→分离→最终检查→测试→包装。
圆片减薄圆片减薄是指从圆片背面采用机械或化学机械（CMP）方式进行研磨，将圆片减薄到适合封装的程度。
随着系统朝轻薄短小的方向发展，芯片封装后模块的厚度变得越来越薄，因此在封装之前一定要将圆片的厚度减薄到可以接受的程度，以满足芯片装配的要求。
圆片切割圆片减薄后，可以进行划片。
较老式的划片机是手动操作的，现在一般的划片机都已实现全自动化。
无论是部分划线还是完全分割硅片，目前均采用锯刀，因为它划出的边缘整齐，很少有碎屑和裂口产生。
芯片粘结已切割下来的芯片要贴装到框架的中间焊盘上。
焊盘的尺寸要和芯片大小相匹配，若焊盘尺寸太大，则会导致引线跨度太大，在转移成型过程中会由于流动产生的应力而造成引线弯曲及芯片位移现象。
贴装的方式可以是用软焊料（指Pb-Sn 合金，尤其是含Sn 的合金）、Au-Si 低共熔合金等焊接到基板上，在塑料封装中最常用的方法是使用聚合物粘结剂粘贴到金属框架上。
引线键合在塑料封装中使用的引线主要是金线，其直径一般为0.025mm~0.032mm。
引线的长度常在1.5mm~3mm之间，而弧圈的高度可比芯片所在平面高 0.75mm。
键合技术有热压焊、热超声焊等。
这些技术优点是容易形成球形（即焊球技术），并防止金线氧化。
为了降低成本，也在研究用其他金属丝，如铝、铜、银、钯等来替代金丝键合。
热压焊的条件是两种金属表面紧紧接触，控制时间、温度、压力，使得两种金属发生连接。
表面粗糙（不平整）、有氧化层形成或是有化学沾污、吸潮等都会影响到键合效果，降低键合强度热压焊的温度在300℃~400℃，时间一为40ms（通常,加上寻找键合位置等程序，键合速度是每秒二线）。
超声焊的优点是可避免高温，因为它用20kHz~60kHz的超声振动提供焊接所需的能量，所以焊接温度可以降低一些。
从设备上区分有：金刚石划片和激光划片两种。
由于激光划片设备昂贵，金刚石划片是目前较为流行的。
封装形式的发展SGNEC现有封装形式SGNEC组立发展过程组立流程划片工艺从设备上区分有：金刚石划片和激光划片两种。
由于激光划片设备昂贵，金刚石划片是目前较为流行的。
半切作业流程全切作业流程划片刀划片外观检查划伤：划伤是由于芯片表面接触到异物：如镊子，造成芯片内部的AI布线受到损伤或造成短路，而引起的不良。
缺损：缺损是由于芯片的边缘受到异物、或芯片之间的撞击，造成边缘缺损，有可能破坏AL布线或活性区，引起不良。
崩齿：由于大圆片为Si单晶体，在划片时就不可避免的形成崩齿，崩齿的大小与划片刀的种类有关，崩齿过大造成缺损。
粘污：粘污就是异物附在芯片表面，如：Si屑，会造成内部的短路等。
扩散：在扩散工序产生的不良，如：图形不完整等不良，也要在PMM工序予以去除。
划片参数型号：崩齿、划伤、裂纹本身的寿命。
转速：缺损、崩齿。
速度：划片轨迹、崩齿、缺损。
方式：粘划片方式有向下、向上两种模式，对芯片表面及背面的崩齿（缺损）有影响。
高度：芯片背面Si屑、崩齿的情况有影响。
粘片工艺封共晶合金法示意图银浆粘片示意图胶带粘片示意图芯片的提取粘片的工艺控制①粘片的位置：使键合识别稳定。
②银浆饱和度：保证粘片的强度。
③粘片机械度：芯片的固着强度。
④芯片外基准：粘污，划伤，缺损。
⑤芯片的方向：在芯片胶带的接着强度。
键合工艺原理键合工艺的控制金球压着径金球压着厚度金线高度金线拉断强度金球剥离强度键合主要不良项目包装入库包装的主要目的：保证运输过程中的产品安全，及长期存放时的产品可靠性。
因此对包装材料的强度、重量、温湿度特性、抗静电性能都有一定的要求。
28种芯片封装技术的详细介绍芯片封装技术是针对集成电路芯片的外包装及连接引脚的处理技术，它将裸片或已经封装好的芯片通过一系列工艺步骤引脚，并封装在特定的材料中，保护芯片免受机械和环境的损害。
在芯片封装技术中，有许多不同的封装方式和方法，下面将详细介绍28种常见的芯片封装技术。
1. DIP封装（Dual In-line Package）：为最早、最简单的封装方式，多用于代工生产，具有通用性和成本效益。
2. SOJ封装（Small Outline J-lead）：是DIP封装的改进版，主要用于大规模集成电路。
3. SOP封装（Small Outline Package）：是SOJ封装的互补形式，适用于SMD（Surface Mount Device）工艺的封装。
4. QFP封装（Quad Flat Package）：引脚数多达数百个，广泛应用于高密度、高性能的微处理器和大规模集成电路。
5. BGA封装（Ball Grid Array）：芯片的引脚通过小球焊接在底座上，具有较好的热性能和电气性能。
6. CSP封装（Chip Scale Package）：将芯片封装在极小的尺寸内，适用于移动设备等对尺寸要求极高的应用。
7. LGA封装（Land Grid Array）：通过焊接引脚在底座上，适用于大功率、高频率的应用。
8. QFN封装（Quad Flat No-leads）：相对于QFP封装减少了引脚长度，适合于高频率应用。
9. TSOP封装（Thin Small Outline Package）：为SOJ封装的一种改进版本，用于闪存存储器和DRAM等应用。
10. PLCC封装（Plastic Leaded Chip Carrier）：芯片通过引脚焊接在塑料封装上，适用于多种集成电路。
11. PLGA封装（Pin Grid Array）：引脚排列成矩阵状，适用于计算机和通信技术。
12. PGA封装（Pin Grid Array）：引脚排列成网格状，适用于高频、高功率的应用。
