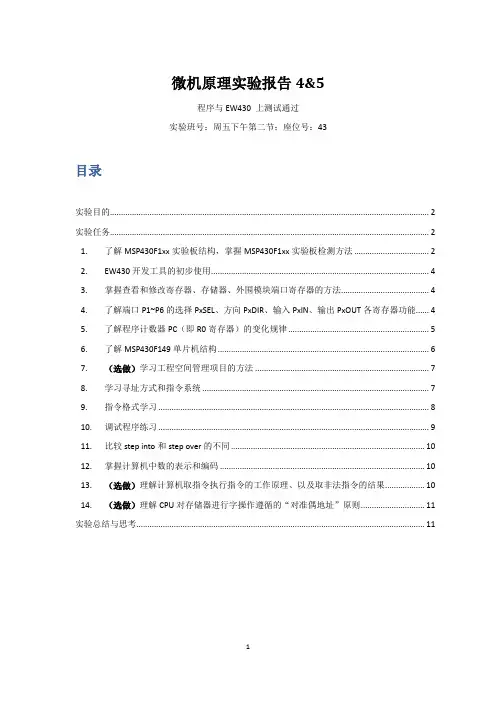

微机原理实验报告4&5程序与EW430 上测试通过实验班号：周五下午第二节；座位号：43目录实验目的 (2)实验任务 (2)1. 了解MSP430F1xx实验板结构，掌握MSP430F1xx实验板检测方法 (2)2. EW430开发工具的初步使用 (4)3. 掌握查看和修改寄存器、存储器、外围模块端口寄存器的方法 (4)4. 了解端口P1~P6的选择PxSEL、方向PxDIR、输入PxIN、输出PxOUT各寄存器功能 (4)5. 了解程序计数器PC（即R0寄存器）的变化规律 (5)6. 了解MSP430F149单片机结构 (6)7. （选做）学习工程空间管理项目的方法 (7)8. 学习寻址方式和指令系统 (7)9. 指令格式学习 (8)10. 调试程序练习 (9)11. 比较step into和step over的不同 (10)12. 掌握计算机中数的表示和编码 (10)13. （选做）理解计算机取指令执行指令的工作原理、以及取非法指令的结果 (10)14. （选做）理解CPU对存储器进行字操作遵循的“对准偶地址”原则 (11)实验总结与思考 (11)实验目的1.了解MSP430F1xx实验板结构，掌握MSP430F1xx实验板检测方法；2.了解MSP430单片机开发工具EW430的基本使用方法；3.掌握EW430下常用的View和DEBUG命令；4.了解MSP430F149单片机结构；5.掌握P1~P6基本输入/输出有关寄存器功能；6.学习MSP430的寻址方式和指令系统；7.了解计算机取指令、执行指令的工作过程；8.掌握DEBUG下的运行命令；9.掌握在EW430下调试程序的方法；10.掌握计算机中数的表示和编码。

实验任务1.了解MSP430F1xx实验板结构，掌握MSP430F1xx实验板检测方法电源电路：对于+3V和+5V电源，采用万用表测量，发现电压稳定，测试通过。

发光二极管：由于发光二极管是共阳极接法，所以低电平点亮。

建议： 文件导入最好采用copy的方式，文件夹导入采用link的方式
15
5.1.3 CCSv5 工程开发
• 导入已有工程：
– 首先打开CCS并确定工作区，选择Project ->Import Existing CCS/CCE Eclipse Project弹出导入工程对话框。
16
5.1.3 CCSv5 工程开发
5.1.3 CCSv5 工程开发
• 存储器(Memory)窗口
–
内存视图是不能在默认状态下打开但可以在菜单 View --> Memory 查看
–
它的功能是可查看多个格式和类型：char整数(有符号/无符号)、浮点 数和多个十六进制的数据(大小8到64 -位)
–
额外的功能包括: • 将预定义值写入内存 • 在主机PC中从文件 保存/负载 • 所有的变量和函数均可以被查看 • 每一个内存位置有一个上下文相关的信息框
11
5.1.3 CCSv5 工程开发
• 新建工程：
– 首先打开CCS并确定工作区间，然后选择Project ->New CCS Project
创建工程，注意选择工程名、输出类型、工程位置、芯片型号等。
12
5.1.3 CCSv5 工程开发
– 输出类型：
• 可执行（ Executable ） ： 构建一个完整的可执行程序 • 静态库（Static Library）： 其他工程所使用的功能集合
这两种软件均支持用汇编语言和C语言开发。
5.1 CCSv5使用教程
本节结构
5.1.1 CCSv5 概述
5.1.2 CCSv5 安装
5.1.3 CCSv5 工程开发 5.1.4 CCSv5资源管理器介绍及应用

MSP430单片机系列种类
非基于LCD
MSP430x1xx: : 基于闪存/ ROM的MCU提供 伏至3.6伏的工作电压, 基于闪存 的 提供1.8伏至 伏的工作电压, 提供 伏至 伏的工作电压 高达60kB和8MIPS(带有基本时钟 带有基本时钟) 高达 和 带有基本时钟 MSP430F2xx: : 基于闪存的MCU 提供 提供1.8 伏至 伏至3.6 伏工作电压,掉电复位及 伏工作电压, 基于闪存的 16MIPS(带有基本时钟 带有基本时钟) 带有基本时钟 MSP430F5XX: : 基于闪存的MCU 提供 提供1.8 伏至 伏至3.6 伏工作电压,掉电复位及 伏工作电压, 基于闪存的 18MIPS(带有基本时钟 带有基本时钟) 带有基本时钟
各模块简要介绍— 5,Msp430f247的基准时钟系统
系统复位后: 系统复位后: MCLK和SMCLK由DCO提供, 提供, 和 由 提供 ACLK由LFXT1提供 由 提供
以下是DCO设置程序: //设定DCO为16MHZ : BCSCTL1 =CALBC1_16MHZ; DCOCTL =CALDCO_16MHZ; 可选频率1M,8M,12M,16M 读取0x10f9和0x10f8两 个地址里面 16MHzDCO常数分别 装入BCSCTL1和 DCOCTL两个寄存器
MSP430单片机的应用领域
日常公用测量 水表,气表,自动抄表, 水表,气表,自动抄表,先进电 表网络基础设施, 表网络基础设施,热分配表 便携式消费 无线鼠标和键盘,触摸按键, 无线鼠标和键盘,触摸按键, 手机,数码相机, 手机,数码相机,MP3 电动牙刷,剃须刀, 电动牙刷,剃须刀,运动手表等
主要内容
Msp430单片机简介 Msp430单片机简介 Msp430单片机的结构及主要模块 Msp430单片机的结构及主要模块 Msp430单片机的具体应用 Msp430单片机的具体应用 —位移测量装置 位移测量装置

1/461/23 MSP430的开发资源和开发工具2/462/23讲座内容MSP430的开发资源3/463/23开发MSP430你所需要的9电脑：MSP430仿真软件：直接网站下载IAR Embedded Workbench (4KB)与硬件无关的代码，可以直接软件调试，学习MSP430几乎不需费用.9MSP430仿真器：并口和USB型，价格非常低廉9目标板：用户根据自己的产品制作PCB并焊接起来DIP供应.9技术资源： 中文书利尔达的技术支持4/464/23 MSP430开发方便目标板仿真器计算机注意预留BSL接口5/465/23 MSP430仿真器种类MSP-FET430PIF：计算机要有并口MSP-FET430UIF：USB口现代计算机比较常用eZ430-2013：目前只能仿真MSP430F20xx系列9单步执行9时钟控制9硬件断点9没有占用系统资源6/466/23 MSP(LSD)-FET430PIFLSD-FET430PIFMSP430系列并口型仿真工具，是连接PC和用户目标板的连接器，用户可通过本工具将PC中生成的代码下载到目标板中进行在线仿真调试。

7/467/23 MSP(LSD)-FET430UIFLSD-FET430UIFMSP430系列USB型仿真工具，用户可通过本工具将PC中生成的代码下载到目标板中进行在线仿真调试。

采用USB接口设计，便于用户操作使用。
