现场总线控制系统设计

现场总线控制系统的组成及特点一、现场总线控制系统的概念（FCS）现场总线控制是工业.aspx”title=“设备”style=“text-decoration:underline;color:blue”>设备自动化控制的一种计算机局域网络。

它是依靠具有检测、控制、通信能力的微处理芯片，数字化仪表（设备）在现场实现彻底分散控制，并以这些现场分散的测量，控制设备单个点作为网络节点，将这些点以总线形式连接起来，形成一个现场总线控制系统。

它是属于最底层的网络系统，是网络集成式全分布控制系统，它将原来集散型的DCS 系统现场控制机的功能，全部分散在各个网络节点处。

为此，可以将原来封闭、专用的系统变成开放、标准的系统。

使得不同制造商的产品可以互连，是DCS 系统的更新换代，大大简化系统结构，降低成本，更好满足了实事性要求，提高了系统运行的可靠性。

不同通信协议的现场总线控制系统一般通过工业PC 机内总线插槽的PC 接口板与现场总线网段连接。

二、现场总线控制系统的组成现场总线控制系统由测量系统、控制系统、管理系统三个部分组成，而通信部分的硬、软件是它最有特色的部分。

1、现场总线控制系统：它的软件是系统的重要组成部分，控制系统的软件有组态软件、维护软件、仿真软件、设备软件和监控软件等。

首先选择开发组态软件、控制操作人机接口软件MMI。

通过组态软件，完成功能块之间的连接，选定功能块参数，进行网络组态。

在网络运行过程中对系统实时采集数据、进行数据处理、计算。

优化控制及逻辑控制报警、监视、显示、报表等。

2、现场总线的测量系统：其特点为多变量高性能的测量，使测量仪表具有计算能力等更多功能，由于采用数字信号，具有高分辨率，准确性高、抗干扰、抗畸变能力强，同时还具有仪表设备的状态信息，可以对处理过程进行调整。

3、设备管理系统：可以提供设备自身及过程的诊断信息、管理信息、设。

现场总线控制系统（FCS）随着复杂过程工业的不断发展，工业过程控制对大量现场信号的采集、传递和数据转换以及对精度、可靠性、管控一体化都提出了更新、更高的要求。

现有的DCS已不能满足这些要求；况且现有的DCS具有诸如控制不能彻底分散、故障相对集中、系统不彻底开放、成本较高等缺点。

于是通过数字通信技术、传感器技术和微处理器技术的融合，把传统的数字信号和模拟信号的混合系统变成全数字信号系统，从而产生了新一代的控制系统FCS。

1、智能传感器和现场总线是组成FCS的两个重要部分FCS用现场总线在控制现场建立一条高可靠性的数据通信线路，实现各智能传感器之间及智能传感器与主控机之间的数据通信，把单个分散的智能传感器变成网络节点。

智能传感器中的数据处理有助于减轻主控站的工作负担，使大量信息处理就地化，减少了现场仪表与主控站之间的信息往返，降低了对网络数据通信容量的要求。

经过智能传感器预处理的数据通过现场总线汇集到主机上，进行更高级的处理(主要是系统组态、优化、管理、诊断、容错等)，使系统由面到点，再由点到面，对被控对象进行分析判断，提高了系统的可靠性和容偌能力。

这样FCS把各个智能传感器连接成了可以互相沟通信息，共同完成控制任务的网络系统与控制系统，能更好地体现DCS中的'信息集中，控制分散'的功能，提高了信号传输的准确性、实时性和快速性。

以现场总线技术为基础，以微处理器为核心，以数字化通信为传输方式的现场总线智能传感器与一般智能传感器相比，需有以下功能：共用一条总线传递信息，具有多种计算、数据处理及控制功能，从而减少主机的负担。

取代4-20mA模拟信号传输，实现传输信号的数字化，增强信号的抗干扰能力。

采用统一的网络化协议，成为FCS的节点，实现传感器与执行器之间信息交换。

系统可对之进行校验、组态、测试，从而改善系统的可靠性。

接口标准化，具有'即插即用'特性。

现场总线智能传感器是未来工业过程控制系统的主流仪表，它与现场总线组成FCS的两个重要部分，将对传统的控制系统结构和方法带来革命性的变化。

浅谈现场总线控制系统随着科技的不断发展，现场总线控制系统在工业自动化中扮演着越来越重要的角色。

现场总线控制系统是指一种基于数字通信技术的控制系统，它通过在工业现场设备之间建立通信网络，实现数据的传输和控制指令的下发，从而实现对生产过程的监控和控制。

本文将从现场总线控制系统的基本原理、应用场景以及发展趋势等方面进行较为详细的介绍。

现场总线控制系统的基本原理现场总线控制系统的核心是现场总线，在现场总线控制系统中，各种工控设备如传感器、执行器、控制器等通过现场总线相互连接，形成一个统一的数据通信网络。

通过这个网络，工业自动化系统可以实现对各种设备的数据采集、信息传输和控制指令的下发。

1. 数据采集：现场总线控制系统可以通过各种传感器对现场设备的参数进行实时采集，比如温度、压力、流量等数据。

2. 数据传输：采集到的数据通过现场总线进行传输，可以实现远程监控和实时数据的传输。

3. 控制指令下发：控制器可以通过现场总线向执行器下发控制指令，实现对设备的控制。

现场总线控制系统在工业自动化中有着广泛的应用，下面我们来看一下它的主要应用场景：1. 工厂自动化：工厂中有大量的生产设备，通过现场总线控制系统可以实现这些设备之间的数据通信和控制指令的下发，提高生产效率和灵活性。

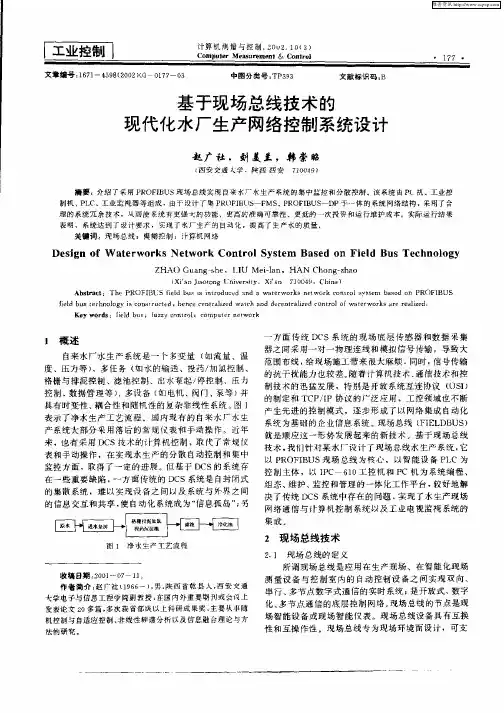

2. 过程控制：在化工、制药等行业，生产过程中的各种参数需要实时监控和调节，现场总线控制系统可以很好地满足这种需求。

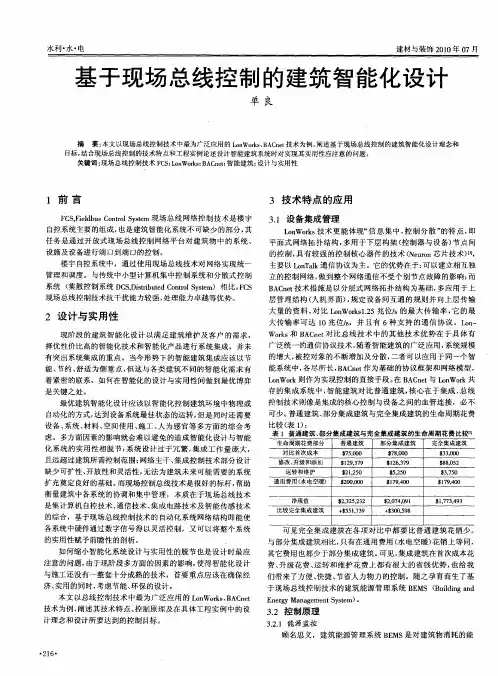

3. 智能建筑：现场总线控制系统可以用于智能建筑中的空调、照明、安防等设备的智能控制，提高能源利用效率和舒适度。

4. 车辆控制：在交通运输领域，现场总线控制系统可以用于车辆的自动控制和智能交通系统。

以上只是现场总线控制系统的一些应用场景，随着技术的发展和行业的需求，它的应用领域还在不断扩展和深化。

随着工业自动化的普及和技术的不断进步，现场总线控制系统也在不断发展和完善，主要体现在以下几个方面：1. 通信技术的进步：随着通信技术的发展，现场总线控制系统的通信速度、稳定性、抗干扰能力等都得到了很大提升，可以更好地满足工业生产的需求。

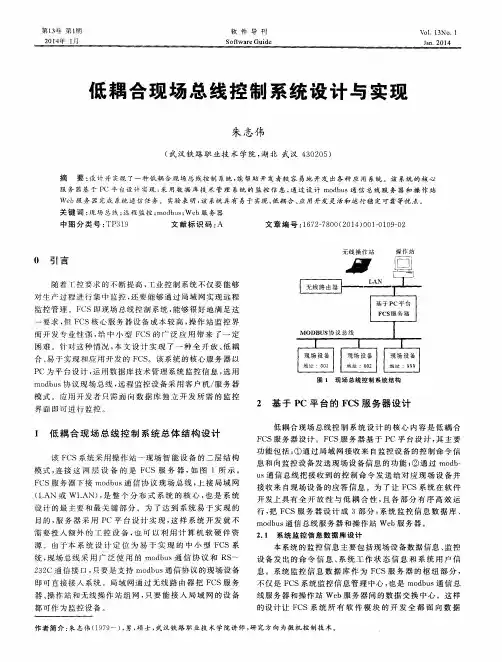

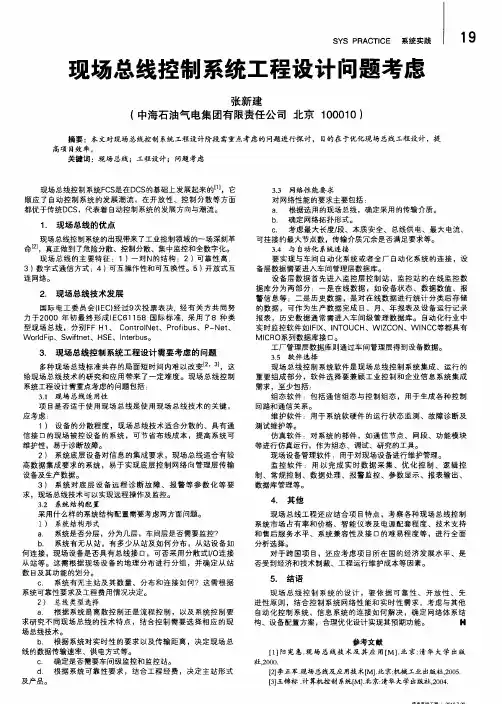

现场总线控制系统设计摘要：根据笔者开发项目现场总线系统的设计和试运经验,全面介绍了现场总线系统的设计原则和方法。

同时也介绍了与现场总线控制系统有关的术语和概念。

设计原则主要涉及系统的开放性、有效性、安全性、有效性与安全性平衡以及经济适用性等原则;设计方法包含了设计周期的两个部分———概念设计和详细设计。

详细设计主要涉及网络设计、设备选型、系统组态及文档创建等。

为同类系统的设计提供了可以借鉴的原则和方法。

关键词：现场总线控制系统;有效性;安全性;设计过程引言根据IEC61158标准定义:现场总线是指安装在制造或过程区域的现场装置与控制室内的自动装置之间的数字式、串行、多点通信的数据总线。

具有全数字化、全分布、双向传输、自诊断、低成本、开放性、互操作性、智能化等特点,在石油、石化等领域获得了成功的应用。

目前现场总线标准尚未统一,市场上主流产品有40种之多。

现场总线控制系统的工程设计是根据生产工艺特点从市场上选择一种符合生产要求的现场总线产品并根据设计原则构建现场总线控制系统。

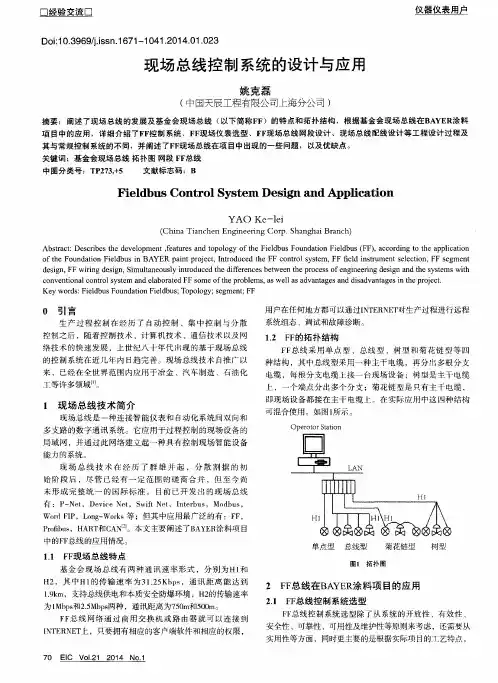

笔者根据多年多套现场总线控制系统的设计、安装和试运经验,以苏丹穆格来得油田开发项目所使用的基金会现场总线系统为例,介绍现场总线控制系统的设计原则和设计方法,为现场总线控制系统的设计提供可以借鉴的经验。

1现场总线控制系统设计原则1.1有效性原则有效性是回路正常运行时间占总时间的百分比,其目的是尽量减少生产过程的损失。

获得高有效性的工程实现方法有分散、诊断和冗余。

分散包括网络分散、结构分散、设备物理位置分散、控制回路分散和有限停车等。

冗余要求控制器冗余、链路设备冗余、I/O卡件冗余、通信模件冗余、连接介质冗余、变送器冗余和电源冗余等。

除此之外,还有冗余分离、备份主设备等辅助备份技术。

系统诊断是指设计中对现场总线设备丰富的状态字节和判断能力的利用,从而迅速确定过程问题、故障设备；减少平均修复时间、系统错误停车；实现备份设备间的正确切换等。

摘要基于现场总线的控制系统是热工控制系统的发展方向，目前基于现场总线的控制系统在电厂中还没有应用. 本文介绍了现场总线控制系统FCS（Field-bus Control System）的发展，以及FCS的结构及主要技术特点。

全面分析了CAN底层协议和应用层协议DeviceNet的技术特点、协议规范，根据现场对系统的要求，设计出一个基于CAN总线的控制系统，系统充分利用CAN总线的优点，具有较高的可靠性、良好的开放性和互换性。

并且针对这种系统存在的问题进行了分析并提出措施.ABSTRACTField bus control system is the development direction of the thermal control system, field bus control system in the power plant has not been applied. This paper introduces a fieldbus control system (FCS Field-bus Control System), as well as the structure and main technical features of FCS. CAN bottom of a comprehensive analysis of the application layer protocol agreement and the technical features DeviceNet, norm, the scene of the system requirements, design of a control system based on CAN bus, CAN bus system to take full advantage of the merits of improving the system reliability and openness. This system also analyzes the problems and proposed measures.前言一般把现场总线系统Fieldbus Control System，FCS）称为第五代控制系统。

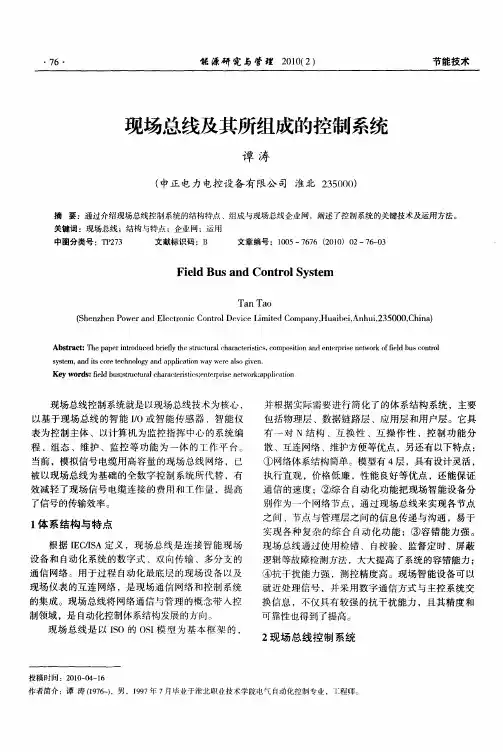

现场总线控制系统现场总线控制系统 (Fieldbus Control System，FCS)。

现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络，其定义了硬件接口和通信协议的标准，是自动化领域内的局域网。

现场总线不仅是当今4C技术发展的结合点，也是过程控制技术、自动化仪表技术、计算机网络技术发展的交汇点。

现场总线控制系统用新一代的现场总线技术改进、完善或部分代替传统的DCS系统实现智能仪表、现场设备、通信网络和控制系统的集成。

由于现场总线系统采用了总线控制和智能现场设备，可以把DCS系统中位于控制室的输入输出模块、控制模块等转入现场设备，能够不依赖控制室计算机，直接在现场完成控制。

目前控制系统行业主要有五种现场总线技术：基金会现场总线、LonWorks 总线、Profibus现场总线、HART总线和CAN总线。

现场总线系统具有以下特点:(1).系统分散性程度高。

现场总线系统已构成一种新的全分散性控制系统的体系结构，从根本上改变了现有DCS集中与分散结合的集散控制系统体系，简化了系统结构，提高了系统的可靠性。

(2).互操作性和互用性。

互操作性是指现场总线系统实现了互连设备间、系统间的信息传送和沟通；互用性是指不同的生产厂家的性能类似的设备可实现相互替换。

(3).现场设备的智能化与功能自治性。

现场总线系统将传感测量、补偿计算、工程量处理与控制等功能分散到现场设备中完成，依靠现场设备即可完成自动控制的基本功能，并能随时实时诊断现场设备的运行状态。

(4).统一开放性。

现场总线系统将微机处理器转入现场自控设备，使设备具有数字计算和数字通信能力，信号传输精度高，远程传输。

实现信号传输全数字化、控制功能分散、标准统一全开放。

由于现场总线系统以上特点，特别是系统结构的简化使现场总线系统从设计、安装、调试到正常生产运行及检修维护，都体现出其他控制系统无法比拟的优越性。
