金属工艺学铸造.ppt

20
第四节 特种铸造
一、熔模铸造 二、金属型铸造 三、压力铸造 四、离心铸造 五、各种铸造方法的比较
21
一、熔模铸造
熔模铸造是用易熔的蜡料制成的和铸件形状相同的 蜡模和浇注系统，在蜡模表面涂挂几层耐火涂料和石英 砂，经硬火、干燥后将蜡模加热熔化，排出蜡液，得到 一个中空的型壳，即获得无分型面的整体铸型，最后进 行浇注，故熔模铸造又称为失蜡铸造。
图5-1 冷隔
9
的流动性可用螺旋线长度来测定，图5-2为螺旋
形试样。将金属液浇注入螺旋形铸型中，在相同的铸造 条件下，获得的螺旋线越长，表明金属液的流动性越好。
图5-2 螺旋形试样
10
一、流动性
（三）影响流动性的因素 合金的种类与化学成分
不同种类的合金具有不同的流动性，根据流动性试 验可测得螺旋线长度，常用铸造合金中，灰铸铁的流动 性较好，而铸钢的流动性相对较差。
11
二、收缩率
收缩是铸造合金从液态凝固和冷却至室温过程中产 生的体积和尺寸的缩减。包括液态收缩、凝固收缩、固 态收缩三个阶段，如图5-3所示。
图5-3 合金收缩的三个阶段
12
二、收缩率
（一）收缩对铸件质量的影响 液态收缩和凝固收缩若得不至到补足，会使铸件产
生缩孔和缩松缺陷；固态收缩若受到阻碍会产生铸造内 应力，导致铸件变形开裂。 缩孔与缩松
离心铸造法的不足之处是铸件内表面较粗糙，尺寸不 易控制，对内孔要切削加工的零件，则应增大加工余量。
离心铸造目前主要用于成批大量生产一般形状的黑色 金属及铜合金的大、中型回转体。如铸铁水管、缸套、活 塞环坯料和输油管等。
25
五、各种铸造方法的比较
各种铸造方法都有其优缺点和最适宜的应用范围。如 砂型铸造尽管有不少缺点，但其适应性强，所用设备比较 简单，因此，它仍然是当前生产中最基本的铸造方法。特 种铸造方法仅在一定条件下，才能显示其优越性。因此， 在选择铸造方法时，必须根据合金种类、铸件大小与形状、 批量、质量、车间设备及技术状况等来进行全面分析，综 合比较，选择经济合理的方法。

1．拔长。使金属坯料的横截面积减少，长度增加的工序。如图 4.13所示，得到具有长轴线的锻件，如光轴、曲轴、台阶轴、拉杆、 连杆等。
2．镦粗。使金属坯料的横截面积增大，高度减小的工序。用来锻 齿轮坯、圆盘等；也可以作为环、套类空心件冲孔前的预备工序； 还可以增加拔长的锻造比。见图4.14。

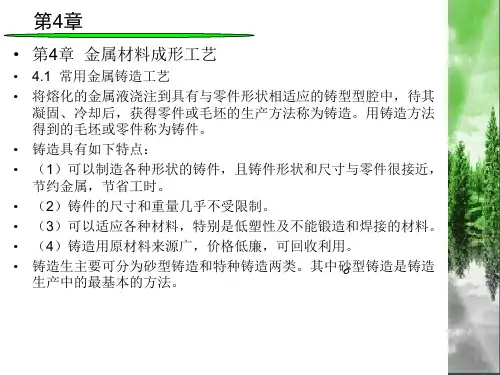

第4章
• 4.1.4 铸件的质量检验与缺陷分析 • 常见铸件缺陷的特征及缺陷产生原因见下表：
第4章
第4章
第4章
• 4.2 特种铸造简介 • 特种铸造指有别于砂型铸造的其他铸造方法，如金属型铸造、熔模
铸造、离心铸造、压力铸造、磁型铸造等。
• 4.2.1 金属型铸造 • 将金属液浇入到金属铸型中，依靠重力作用而获得铸件的铸造方法
第4章
• 4.3 锻造 • 锻造是利用外力，通过工具或模具使金属材料发生塑性变形，获得
一定形状、尺寸和性能的毛坯或零件的加工方法。根据所用设备和 工具的不同，锻造分为自由锻造、模型锻造、胎模锻造和特种锻造 四类。与其他加工方法相比，锻造具有以下特点： • （1）改善金属的组织，提高力学性能。 • （2）生产率较高。 • （3）节省材料和加工工时。。 • （4）适用范围广。 • 锻造的不足之处是不能获得形状很复杂的锻件。 • 4.3.1 金属的锻造性能 • 金属的锻造性能是指金属材料锻造的难易程度。锻造性常用金属的 塑性和变形抗力来综合衡量。塑性越好，变形抗力越小，则金属的 锻造性越好；反之则差。 • 影响金属锻造性能的因素有以下几方面。 • 1．金属的化学成分和组织 • 一般纯金属及其固溶体的锻造性最好，化合物的锻造性最差。钢中 的Cr、W、Mo、V等碳化物形成元素，会降低锻造性，而S、Cu、 Sn、Pb等元素分布于晶界，也降低锻造性。铸态的粗晶结构比细 晶粒组织的锻造性差。

胶）的池中并待乾，使以蜡制的复制品覆上一层陶瓷外膜，一直 重复步骤直到外膜足以支持铸造过程(约1/4寸到1/8寸)，然后熔 解模型中的蜡，并抽离铸模。对铸模多次加以高温焙烧，增强硬 度浇入熔融物质凝固冷却后形成铸件的铸造方法。
2014-8-28
9
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
铸造简介
《考工记》是中国战国时期记述官营手工业各工种规范和制造工艺的文献。 这部著作记述了齐国关于手工业各个工种的设计规范和制造工艺。
《考工记》中记载了六种器物的不同含锡量，称之为“六齐”。
合金名称 钟鼎之齐 斧斤之齐 戈戬之齐 大刃之齐 削杀矢之齐 鉴燧之齐
含铜比例 5╱6 4╱5 3╱4 2╱3 3╱5 1╱2
14
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
浇注位置的选择原则
①铸件的重要加工面应朝下或位于侧面 ②铸件宽大平面应朝下 ③面积较大的薄壁部分应置于铸型下部或垂直 ④易形成缩孔的铸件，较厚部分置于上部或侧面 ⑤应尽量减少型芯的数量 ⑥要便于安放型芯、固定和排气
在高压作用下，使液态或半液态金属以较高的速度充填压铸 型（压铸模具）型腔，并在压力下成型和凝固而获得铸件的方法。 2.4离心铸造
离心铸造是将液体金属注入高速旋转的铸型内，使金属液在 离心力的作用下充满铸型和形成铸件的技术和方法。
2014-8-28
10
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程

金属材料的可铸造性
流动性：金属材料在铸造过程中流动性 越好，越容易形成均匀的铸件
收缩性：金属材料在冷却过程中收缩性 越小，越容易形成尺寸精确的铸件
热导率：金属材料的热导率越高，越容 易形成表面光滑的铸件
化学稳定性：金属材料在铸造过程中化 学稳定性越好，越不容易产生气孔和裂 纹
机械性能：金属材料的机械性能越好， 越容易形成强度高、耐磨损的铸件
铸造缺陷的检测方法
目视检查：观 察铸件表面是 否有裂纹、气 孔、砂眼等缺
陷
超声波检测： 利用超声波探 头对铸件内部 进行扫描，检
测内部缺陷
射线检测：利 用X射线或γ 射线对铸件进 行照射，通过 观察射线穿透 情况检测内部
缺陷
磁粉检测：利 用磁粉对铸件 表面进行喷涂， 观察磁粉吸附 情况检测表面
缺陷
离心铸造设备： 包括离心铸造 机、离心铸造 模具等，特点 是生产效率高， 精度高，但成
本较高。
连续铸造设备： 包括连续铸造 机、连续铸造 模具等，特点 是生产效率高， 成本低，但精
度较低。
砂型铸造设备的使用和维护
设备类型：砂型铸造设备主要包括砂型铸造机、砂型铸造模具等 使用方法：按照设备说明书进行操作，注意安全操作规程 维护方法：定期检查设备，及时更换磨损部件，保持设备清洁 常见问题及解决方法：如设备故障、模具损坏等问题，应及时解决，确保生产顺利进行
安全设施：包括防护罩、安全门、安全护栏等，确保操作人员安全 环保设施：包括废气处理系统、废水处理系统、噪音控制设备等，减少对环境的影响 使用方法：按照说明书进行操作，定期检查和维护，确保设施正常运行 维护方法：定期进行清洁、润滑、更换易损件等，确保设施使用寿命和效果
铸造生产安全与环保管理的实施
