汽车人机校核(总布置)课件

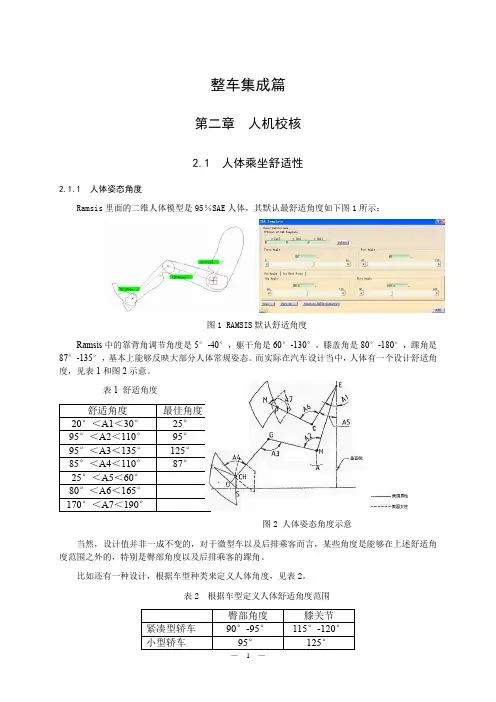

整车集成篇第二章人机校核2.1 人体乘坐舒适性2.1.1 人体姿态角度Ramsis里面的二维人体模型是95％SAE人体，其默认最舒适角度如下图1所示：图1 RAMSIS默认舒适角度Ramsis中的靠背角调节角度是5°-40°，躯干角是60°-130°，膝盖角是80°-180°，踝角是87°-135°，基本上能够反映大部分人体常规姿态。

而实际在汽车设计当中，人体有一个设计舒适角度，见表1和图2示意。

表1 舒适角度舒适角度最佳角度20°＜A1＜30°25°95°＜A2＜110°95°95°＜A3＜135°125°85°＜A4＜110°87°25°＜A5＜60°80°＜A6＜165°170°＜A7＜190°图2 人体姿态角度示意当然，设计值并非一成不变的，对于微型车以及后排乘客而言，某些角度是能够在上述舒适角度范围之外的，特别是臀部角度以及后排乘客的踝角。

比如还有一种设计，根据车型种类来定义人体角度，见表2。

表2 根据车型定义人体舒适角度范围臀部角度膝关节紧凑型轿车90°-95°115°-120°小型轿车95°125°中型轿车95°-100°125°-130°大型轿车100°130°在实际的人机校核当中，一般根据上述经验角度来验证人体姿态的舒适性，如果超出了舒适范围，则在有足够布置空间的状态下，考虑适当调整人体。

2.1.2 座椅使用舒适性一般座椅的设计H点位置与人体的H点轨迹是一致的，因此首先可以查看座椅行程轨迹的可行性。

一般情况下，汽车设计当中驾驶员座椅主要考虑5％女性－95％男性之间所有的人体情况。

整车视野校核1 GB 11562-2014《汽车驾驶员前方视野要求及测量方法》1.1 适用范围本标准适用于M1类汽车。

1.2 术语及定义1.2.1 V点1.2.2 风窗玻璃基准点1.2.3 P点1.2.4 Pm点1.2.5 E点1.2.6 驾驶员侧A柱的双目障碍角1.2.7 乘客侧A柱的双目障碍角1.2.8 “S”区域1.3 技术要求1.3.11.3.21.3.3 每台车辆不得多于两根A柱。

1.3.4 除1.3.4.1和1.3.4.2之外，在驾驶员前视野180°范围内，在通过V1的水平面下方和通过V2的三个平面（三个平面都和水平面向下成4°夹角，其中一个平面垂直于Y基准平面，另两个平面垂直于X基准平面）上方的范围内，除了A柱、固定或活动的排气通风口、三角窗分隔条、车外无线电天线，后视镜和风窗玻璃刮水器等造成的障碍外，不得有其他障碍。

见下图。

但是以下情况除外：1.3.4.11.3.4.21.4 测量条件1.4.1 V点位置1.4.2 P点位置1.4.3 设计座椅靠背角非25°时的修正1.4.4 E点位置1.4.4.1 E1和E2距P1各为104mm，E1距E2为65mm。

1.4.4.2 E3和E4距P2各为104mm，E3距E4为65mm。

1.4.5 A区的确定A区的确定应按照GB 11555-2009中的要求进行。

1.5 A柱障碍角测定方法1.5.1 通过三维坐标系表示的R点和座椅状态进行修正后来确定V点（V1、V2）的位置。

1.5.2 用三维坐标系表示的R点和座椅状态进行修正后来确定P点（P1、P2）的位置；25°以外的设计靠背角的修正值见表4。

1.5.3 在A柱上做两个水平界面，即：1.5.41.5.52 GB 15084-2013《机动车辆 间接视野装置的性能和安装要求》 2.1 适用范围本标准适用与M 和N 类及至少驾驶室被部分封闭的L 类机动车辆的间接视野装置安装。

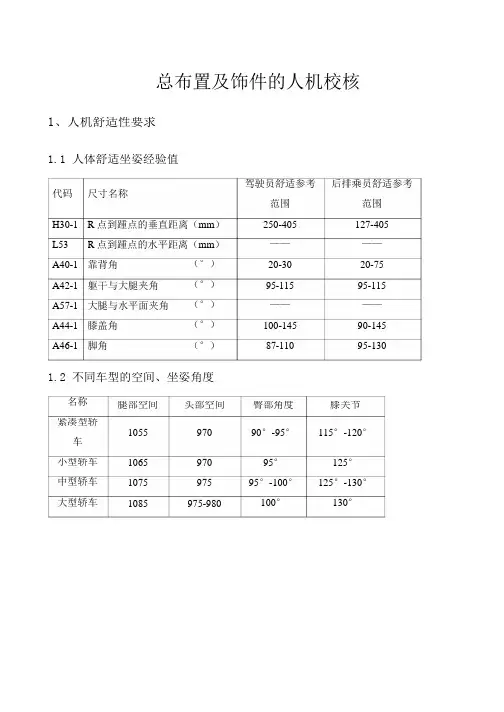

总布置及饰件的人机校核1、人机舒适性要求1.1 人体舒适坐姿经验值驾驶员舒适参考范围后排乘员舒适参考范围代码尺寸名称H30-1 R 点到踵点的垂直距离（mm）250-405——127-405 ——L53 R 点到踵点的水平距离（mm）A40-1 靠背角（°）（°）（°）（°）（°）20-30 20-75A42-1 躯干与大腿夹角A57-1 大腿与水平面夹角A44-1 膝盖角95-115——95-115——100-14587-11090-145A46-1 脚角95-130 1.2 不同车型的空间、坐姿角度名称腿部空间头部空间臀部角度膝关节紧凑型轿车1055 970 90°-95°115°-120°小型轿车中型轿车大型轿车10651075108597097595°95°-100°100°125°125°-130°130°975-9801.3 座椅调节行程名称微型轿车轿车小轿车座椅调节范围(mm)160-180180-200200中型轿车大型轿车≥2001.4 H点Y向推荐值名称车中心至 H 点的间距(mm)紧凑型轿车小轿车315 335 365 380中型轿车大型轿车1.5内部空间推荐值坐垫和门内饰之名称臀部空间（mm）坐垫宽度（mm）肩部空间（mm）间的间隙（mm）紧凑型轿车小型轿车中型轿车大型轿车808090951310136014501500510520-53054013101335144514905501.6横向头部间隙名称横向头部空间(mm)紧凑型轿车小轿车315 335 365 380中型轿车大型轿车1.7油门踏板、制动踏板、离合踏板的相对位置踏 板 间 距（mm ）踏板高度差（mm ） A 分 类 CBA-BB-C油门-刹车刹车-离合器左置右置设计指 南70-80 40-50 最小 165 最小 15560-7070-8030-40 0-51.8 方向盘与 R 点相对位置关系尺寸代码 设计要求 260-320mm 370-380mm 405-415mm 390-395mm 23°-25°①（此尺寸仅供参考）② ③ ④ ⑤1.9沿长度和高度方向的 H 点位置名称 腿部空间（mm ）750-800 头部空间（mm ）紧凑型轿车 小型轿车 中型轿车 大型轿车920-1000 950 850-900 900-950 960 ≥9509701.10 沿宽度方向的H点位置名称坐着臀部宽度肩宽沿宽度方向的 H 点位置400mm490mm1.11 Y向空间名称乘客肩部至车门内饰的间距汽车中心至 H 点紧凑型轿车小型轿车中型轿车大型轿车1101151251302853153503751.12 车门内拉手舒适区域（适合所有类型的车门内拉手）类型尺寸 A(mm) 尺寸 B(mm) 尺寸 C(mm)单排座轿车四门轿车前部四门轿车后部1351901602252002001001001001.13 手间距手间距代号名称在上端或前部无换档按钮/换档按钮最小 135mm最小 50mm 换档按钮在侧面A B C D E F平面图乘客侧前方最小 182mm最小 50mm最小 50mm最小 55mm最小 110mm最小 35mm最小 50mm上端最小 55mm俯视图驾驶员侧最小 110mm最小 35mm变速器换档球头位置均应处在上图三维梯形之内1.14驻车制动手柄1．确定所建议的副仪表板或地板安装驻车制动手柄的合理手控活动范围2.手柄的建议尺寸3-1）建议按纽最小直径尺寸：19mm3-2）建议指关节最小间隙：41mm3-3）建议手指最小间隙：34mm3-4）建议手柄下方最小垂直间隙：36mm 3-5）建议前部最小间隙：30mm3-6）建议直径或抓握宽度：19-50mm3-7）建议最小抓握长度：110mm1.15车顶辅助把手1.定位1-1）前座椅辅助把手抓握长度最小120mm应位于从前座椅H点后10mm延伸至A柱的区域之内。
