汽车人机工程学ppt课件

图2 驾驶员视野示意图
驾驶员视野设计
前方视野
☆ 前方地面视野：从驾驶员眼睛中心点作一条与发动机舱盖相切的直 线，与设计地面线相交，其交点与前保险杠最前端的纵向距离越小越好， 一般希望小于5m ； ☆ 风窗玻璃透明区视野
风窗玻璃透明区至少应包括风窗玻璃基准点连线所包围的面积。这 些基准点是（注意：透明区域指的是光线垂直照射的时候，透光率大于 70% ）：
驾驶员视野设计
前方视野 ☆ 驾驶员前方180º范围内直接视野：在通过V1的水平面下方 和通过V2的三个平面（三个平面都和水平面向下成4°夹角，其 中一个平面垂直于Y基准平面，另两个平面垂直于X基准平面） 上方的范围内，除了A柱、三角窗分隔条、车外无线电天线、后 视镜和风窗玻璃刮水器等造成的障碍外，不得有其它障碍。
图7 内后视野示意图
驾驶员视野设计
后方视野
2、驾驶员一侧外后视镜的视野 驾驶员借助外后视镜必须能在水平路面上看见一段宽度至 少为2.5m的视野区域，其右边与汽车纵向基准面平行。且与 汽车左边最外侧点相切，并从驾驶员眼点后10 m外延伸至地 平线（见下图） 。 3、乘客一侧外后视镜的视野 对于总质量小于2000kg的M1和N1类汽车，驾驶员借助外 后视镜必须能在水平路面上看见一段宽度至少为4m的视野区 域，其左边与汽车纵向基准面平行，且与汽车右边最外侧点 相切，并从驾驶员的眼点后20m处延伸至地平线（见下图）。
人体尺寸与人体模型
H点人体模型
图1 H点人体模型
驾驶员视野设计
☆驾驶员视野直接影响汽车主动安全性，是整车总布置及造型 设计要始终关注的基本方面。 ☆驾驶员视野设计主要包括以下几个方面：前方视野、交通灯 视野、A柱障碍角、直接后方视野及间接后方视野、仪表板视野。
驾驶员视野设计
前后视野示意图
在测量A柱障碍角的时候，一定要注意门窗密封条、门窗 的上框架、遮阳带也要考虑在内。
测量方法如下：
驾驶员视野设计
A柱障碍角
☆ P点至驾驶员眼睛高 度上的头部中心点，通 常以P1、P1两点表示驾 驶员水平观察物体时P点 的不同位置。
☆ Pm点指通过R点的 纵向铅垂面与P1、P2连 线的交点。
驾驶员视野设计
人体尺寸与人体模型
人体尺寸
☆ 人体尺寸决定了人体所占据的几何空间大小和人体的活动 范围,是确定车身室内有效空间和进行内饰布置的主要依据。根 据人体尺寸的正态分布以人体尺寸的“百分位分布值”作为设 计的尺寸依据。 ☆ 百分位表示人体的某项基础数据对于使用对象中有百分之 几的人可适用，这是人体工程学中一条基本的设计原则。车身 设计中一般采用5 %、50 %和95 %三种百分位的人体尺寸,分别 代表矮小身材、平均身材和高大身材的人体尺寸。车身设计中， 常把第95 %百分位的值作为设计上限，把第5 %的值作为下限。 这样的设计结果可满足90 %的使用对象。
基准点a，V1点水平向前偏左17°； 基准点b，V1点向前沿铅垂面偏上7°； 基准点c，V2点向前沿铅垂面偏下5°； 辅助基准点a’、b’、c’，与a、b、c点关于汽车纵向对称平面对称。 (V点是表征驾驶员眼睛位置的点，它与通过驾驶员乘坐位置中心线的 纵向铅垂平面、R点及设计座椅靠背角有关。此点用于检查汽车视野是 否符合要求。通常用V1、V2两点表示V点的不同位置。)
概论
汽车人机工程学
人机工程学是20 世纪70 年代初迅速发展起来的一门新兴学 科,它从人的生理和心理出发,研究人-机- 环境相互关系和相互 作用的规律,并使人—机系统工作效能达到最佳。在汽车车身设 计中应用人体工程学,就是以人(驾驶员、乘客) 为中心,研究车 身设计(包括布置和设备等) 如何适应人的需要,创造一个舒适的、 操纵轻便的、可靠的驾驶环境和乘坐环境,即设计一个最佳的 人—车—环境系统。
概论
人机工程学的具体应用
☆ 通过测量、统计、分析人体的尺寸，以此为依据确定车内 的有效空间以及各部件、总成的布置位置和尺寸关系。 ☆ 通过对人体生理结构的研究，以使座椅设计以及人体坐姿 符合人体乘坐舒适性的要求 ☆ 根据人体操纵范围和操纵力的测定，确定各操纵装置的布 置位置和作用力的大小，以使人体操纵自然、准确、轻便，并 降低操纵疲劳程度。 ☆ 通过对人眼的视觉特性、视野效果的研究、试验，校核驾 驶员的信息系统，以保证驾驶员获得正确地驾驶信息。 ☆ 根据人体的动力学，研究汽车碰撞时对人体的合理保护， 正确确定安全带的铰接点位置和对人体的约束力；研究振动时 对人体乘坐舒适性的影响；研究人体上下车的方便性，以确定 车门的开口部位与尺寸。 ☆ 研究人体的生理要求，合理确定和布置空调系统。

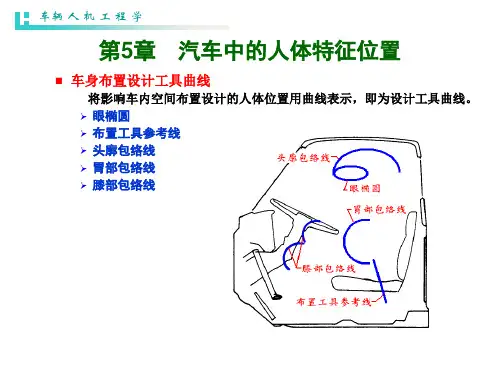

人体尺寸与人体模型
人体模型
汽车设计和试验中所采用的人体模型视用途不同，种类不一。 常见的有H点人体模型、装车试验用人体模型（假人）、振动试 验用多自由度振动人体模型。
人体尺寸与人体模型
H点人体模型
☆ H点是人体身躯与大腿的连接点，即跨点Hp。 ☆ H点人体模型是一种用来确定汽车车身的实际H点位置的人 体模型。H点人体模型由背板部、座板部、小腿部及足部等构成。
图3 驾驶员前方180 °内视野评价
驾驶员视野设计
交通灯视野
交通灯视野：要求汽车在停车线1m以外能方便看到交通 灯最上面的红灯，不能被车顶或其它零件所遮盖（内后视镜 除外）。见图2 所示。 A柱障碍角
按GB 11562-1994的规定进行测量，每根A柱双目障碍角 不得超过6°。若两柱相对汽车纵向铅垂面是对称的，则右柱 不需要再测量。
A柱障碍角测量方法：
驾驶员视野设计
A柱障碍角图5 E点和P点的相对位置来自图6 双目障碍角测量示意图
驾驶员视野设计
后方视野 ☆ 直接后方视野主要与倒车性能有关。求作方法是从驾驶员 眼睛中心点作一条与后挡风玻璃透明部分最下沿（或衣帽架最 上沿、行李箱盖）相切的直线，并与设计地面线相交，交点与 保险杠最后段的距离越小越好（一般要求小于20m）。 ☆ 间接后方视野是指驾驶员通过内、外后视镜观察车后物体 的视野范围。 1、内后视野 驾驶员借助内后视镜必须能在水平路面上看见一段宽度至 少为20m的视野区域，其中心平面为汽车纵向基准面，并从驾 驶员的眼点后60m处延伸至地平线（如下图） 。
