变压器变比测量

变压器变比测试及计算公式变压器是电力系统中常用的电气设备，用于改变交流电压的大小。

在变压器的使用过程中，为了保证其正常运行和性能指标的准确性，需要进行变比测试。

变比测试是指通过测量变压器的输入和输出电压，来确定变压器的变比是否符合设计要求。

本文将介绍变压器变比测试的方法和计算公式。

一、变压器变比测试的方法。

1. 使用变比测试仪进行测试。

变比测试仪是专门用于测量变压器变比的仪器，通过连接变压器的输入和输出端子，可以得到变压器的变比值。

在进行测试时，需要先将变比测试仪的输入端子连接到变压器的输入端子，输出端子连接到变压器的输出端子，然后通过仪器上的操作界面进行测试，即可得到变压器的变比值。

2. 使用数字万用表进行测试。

如果没有变比测试仪，也可以使用数字万用表进行测试。

首先需要将数字万用表的电压测量功能调至交流电压档位，然后将输入端子连接到变压器的输入端子，输出端子连接到变压器的输出端子，通过测量输入和输出端子的电压值，即可计算得到变压器的变比值。

二、变压器变比的计算公式。

变压器的变比可以通过输入端子和输出端子的电压值来计算得到，其计算公式如下：变比 = 输入端子电压 / 输出端子电压。

其中，输入端子电压和输出端子电压分别表示变压器的输入和输出端子的电压值。

通过测量这两个数值，并代入上述公式，即可得到变压器的变比值。

三、变压器变比测试的注意事项。

1. 测试前需要断开变压器与电源的连接，确保安全性。

2. 测试时需要注意输入和输出端子的标识，确保连接正确。

3. 测量时需要保持稳定的电压输入，避免因电压波动导致测量误差。

4. 测量结果需要进行多次测量取平均值，提高测量的准确性。

四、结语。

通过变压器变比测试，可以准确地得到变压器的变比值，从而保证其在电力系统中的正常运行。

在测试过程中，需要注意安全和准确性，并根据实际情况选择合适的测试仪器和方法。

希望本文的介绍能够帮助读者更好地了解变压器变比测试的方法和计算公式。

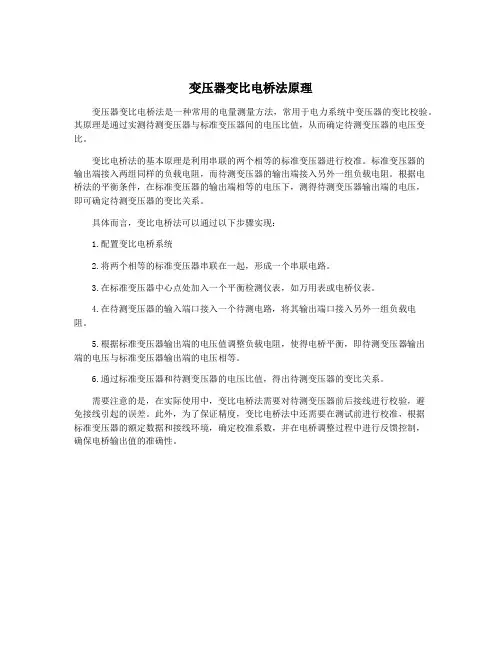

变压器变比电桥法原理
变压器变比电桥法是一种常用的电量测量方法，常用于电力系统中变压器的变比校验。

其原理是通过实测待测变压器与标准变压器间的电压比值，从而确定待测变压器的电压变比。

变比电桥法的基本原理是利用串联的两个相等的标准变压器进行校准。

标准变压器的
输出端接入两组同样的负载电阻，而待测变压器的输出端接入另外一组负载电阻。

根据电
桥法的平衡条件，在标准变压器的输出端相等的电压下，测得待测变压器输出端的电压，
即可确定待测变压器的变比关系。

具体而言，变比电桥法可以通过以下步骤实现：
1.配置变比电桥系统
2.将两个相等的标准变压器串联在一起，形成一个串联电路。

3.在标准变压器中心点处加入一个平衡检测仪表，如万用表或电桥仪表。

4.在待测变压器的输入端口接入一个待测电路，将其输出端口接入另外一组负载电
阻。

5.根据标准变压器输出端的电压值调整负载电阻，使得电桥平衡，即待测变压器输出
端的电压与标准变压器输出端的电压相等。

6.通过标准变压器和待测变压器的电压比值，得出待测变压器的变比关系。

需要注意的是，在实际使用中，变比电桥法需要对待测变压器前后接线进行校验，避
免接线引起的误差。

此外，为了保证精度，变比电桥法中还需要在测试前进行校准，根据
标准变压器的额定数据和接线环境，确定校准系数，并在电桥调整过程中进行反馈控制，
确保电桥输出值的准确性。

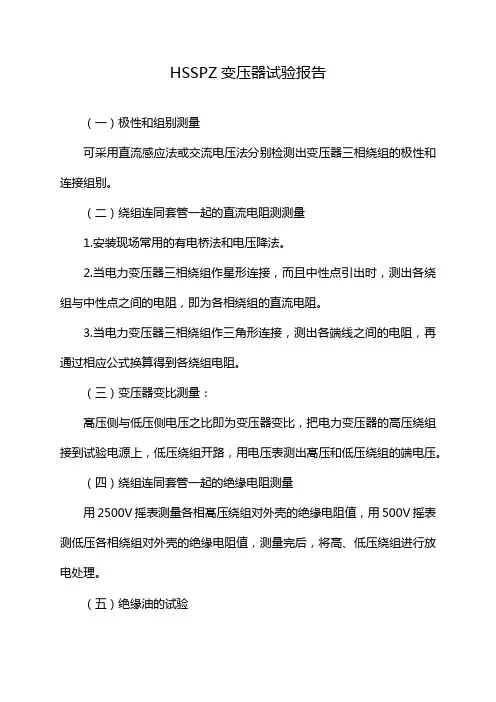

HSSPZ变压器试验报告（一）极性和组别测量可采用直流感应法或交流电压法分别检测出变压器三相绕组的极性和连接组别。

（二）绕组连同套管一起的直流电阻测测量1.安装现场常用的有电桥法和电压降法。

2.当电力变压器三相绕组作星形连接，而且中性点引出时，测出各绕组与中性点之间的电阻，即为各相绕组的直流电阻。

3.当电力变压器三相绕组作三角形连接，测出各端线之间的电阻，再通过相应公式换算得到各绕组电阻。

（三）变压器变比测量：髙压侧与低压侧电压之比即为变压器变比，把电力变压器的高压绕组接到试验电源上，低压绕组开路，用电压表测出髙压和低压绕组的端电压。

（四）绕组连同套管一起的绝缘电阻测量用2500V摇表测量各相髙压绕组对外壳的绝缘电阻值，用500V摇表测低压各相绕组对外壳的绝缘电阻值，测量完后，将高、低压绕组进行放电处理。

（五）绝缘油的试验1.绝缘油的击穿电压试验在专用的油杯中进行，试验用的油杯、电极和标准规等清洗注油后，静置10min，开始加电压试验。

2.电压从零开始，以2～3KV/s的速度逐渐升高。

一直到绝缘油发生击穿或达到絶缘油耐压试验最髙电压为止。

重复进行至少5次，并取最后5次的平均值。

（六）交流耐压试验1.电力变压器新装或大修注油以后，大容量变压器必须经过静置12h 才能进行耐压试验。

对10KV以下小容量变压器，一般静置5h以上才能进行耐压试验。

2.交流耐压试验能有效地发现局部缺陷。

试验过程中应严格遵守试验标准的规定。

3.变压器交流耐压试验不但对绕组，对其他髙低压耐压元件都可进行。

进行耐压试验前，必须将被试验元件用摇表检査绝缘状况。

电气设备试验也分为两大类：绝缘试验和特性试验。

绝缘试验是通过各种试验及时发现电气设备缺陷，以便采取不同措施避免事故发生。

特性试验是通过试验测量电气设备的技术参数，例如变压器短路试验可测出变压器铜损、短路电压；变压器空载试验可测出变压器变比、铁损及空载电流等。

变压器测试进行变压器测试的一般步骤如下：1. 首先，确保变压器没有连接到电源，断开所有电源线。

2. 使用万用表测量变压器的绝缘电阻。

将万用表的一对探头连接到变压器的绕组上，选择适当的电阻量程，并记录测量结果。

根据国家标准，变压器的绝缘电阻应该在一定范围内，以保证其安全可靠性。

3. 检查变压器的绕组是否有短路现象。

使用万用表的电阻测量功能，将一对探头分别接触到变压器的绕组端子上，测量两个端子之间的电阻值。

若电阻值非常接近于零或者明显低于正常值，则说明可能存在绕组之间的短路。

4. 测试变压器的匝间电压。

将一个探头连接到变压器的一根输入或输出绕组上，将另一个探头连接到其他绕组的两个端子上，选择电压量程，并记录测量结果。

匝间电压是指绕组之间的电压差，通过测试可以观察变压器的绕组之间是否有适当的隔离。

5. 测试变压器的变比。

将变压器的输入绕组与输出绕组连接，连接电源并启动变压器。

测量输入电压和输出电压的比值，即变比。

变比的测试结果应该接近于变压器的标称变比，用于验证变压器的输出是否与标称值相符合。

6. 测试变压器的负载能力。

连接变压器的输入绕组到电源，并连接适当的负载，启动变压器。

测量输入电压和输出电压的变化，以及负载电流和输出电流的变化。

观察变压器是否能够正常工作并且能够稳定输出电压。

以上是对变压器进行测试的一般步骤，具体的测试方法和步骤可能会因变压器的类型和规格而有所不同。

在进行测试之前，建议仔细阅读变压器的使用说明和安全手册，并采取适当的安全措施。

摘要变压器变压比是变压器一次绕组与二层绕组之间的电压比。

是为了检测变压器每次绕组的匝数是否符合设计要求。

测量变压器的变压比，是变压器交接、大修后必须进行的试验，在变电所投入使用时，变压器是保证变电所所用电与馈出电的电压稳定的重要设备，具体到变压器时，是变压器变压比起作用，通过试验可以验证变压器的电压变换是否正确，还可以检查各线圈的匝数比与设计是否相符、各分接引线是否连接正确，及变压器匝数是否短路等，变压器能否投入运行，也要根据试验结果进行判断。

本论文主要是通过变压器变压比自动测试仪对树脂绝缘干式整流变压器的变压比进行测试，通过测试结果判断该变压器变压比是否合格。

关键字：变压器，变压比，变压器变压比自动测试仪IAbstractTransformer transformer ratio is the voltage transformer primary and secondary windings between the voltage ratio. In order to detect whether the number of turns of each winding of the transformer meets the design requirements.V oltage ratio measurement of transformer, transformer overhaul test must be carried out after the handover, the substation put into use, is to ensure that the transformer substation auxiliary power feeder and important electrical equipment of voltage stability, specific to the transformer, the transformer is compared, through the test can verify voltage transformer is correct, you can also check the coil number ratio and design are consistent with the tap lead is properly connected, and the transformer turns is short circuit, the transformer can put into operation, should be judged according to the test results.This paper is mainly through the transformer transformer ratio automatic test instrument for resin insulation dry rectifier transformer transformer ratio of the test, through the test results to determine whether the transformer transformer ratio is qualified.Keyword:Transformer, transformerratio,transformertransformerratio automatic test instrument目录摘要 (I)Abstract ...................................................................................................................................... I I 目录.. (III)1绪论 (1)2试验概况 (1)2.1测试背景 (1)2.2参照标准 (1)2.3试验目的 (1)2.4试验对象与工具 (1)3变压器参数 (2)3.1变压器参数 (2)3.2变压器变比 (2)3.3变压器接线原理图 (2)4变压器变压比自动测试仪参数 (4)5变压比测试 (5)5.1测试步骤 (5)5.2注意事项 (7)6变压比测试结果 (7)结论 (9)参考文献 (10)1绪论随着电力工业的发展，电力产品的质量要求也在不断提高。

变压器变比试验1 试验目的检查各绕组的匝数、引线装配、分接开关指示位置是否符合要求；提供变压器能否与其他变压器并列运行的依据。

2 试验对象变压器的一、二次侧绕组。

3 知识要点变压器的电压比（简称变比），是变压器空载时高压绕组电压U1与低压绕组电压U2的比值，即变比k= U1/ U2。

变压器的变比试验是验证变压器能否达到规定的电压变换效果，变比是否符合变压器技术条件或铭牌所规定的数值的一项试验。

四、试验器材BBC6638变比测试仪1套；包括变比测试仪专用导线若干、放电棒等。

4 试验接线图面板示意图连接方法1．联线：关掉仪器的电源开关，按下面的方法接线。

单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC 不接 C Ca a a ab x b bc 不接 c c变压器的中性点不接仪器，不接大地。

接好仪器地线。

将电源线一端插进仪器面板上的电源插座，另一端与交流220V电源相联。

注意：切勿将变压器的高低压接反！5 试验步骤（1）将变比测试仪接地（先接接地端，后接仪器端）（2）将变比测试仪的ABC,abc通过专用导线和变压器的ABC,abc相连接。

（3）在变比测试仪上分别输入“变压器组别”，“总分接数”，“级差”和“额定变比”。

变比设为10000/400=25.000调压比设为：0.00%选择“开始数据测量”，按“确认”键后，显示接法和变比后,按确认键,即可测量。

测量结果：6 试验标准根据《电力设备预防性试验规程DL/T 596-1996》规定；试验周期：1）分接开关引线拆装后，2）更换绕组后，3）必要时。

要求：1）各相应接头的电压比与铭牌值相比，不应有显著差别，且符合规律，2）电压35kV以下，电压比小于3的变压器电压比允许偏差为±1%；其它所有变压器：额定分接电压比允许偏差±0.5%，其它分接的电压比应在变压器阻抗电压值（%）的1/10以内，但不得超过±1.7 综合分析方法及注意事项1.注意事项（1）变压器的相序为，面对高压侧从左往右依次是（中性点）、A、B、C相。

SBZC变比组别测试仪使用说明一、概述国标GB1094—79规定：“电力变压器的变压比，除电压在35KV以下且小于3的变压器允许偏差为0.5%”。

对于传统的变比测量方法，大多采用QJ35电桥，其变比测量倍率低，操作繁琐，精度难以保证。

已经不能适应现代测量快节奏，高效率的要求。

为此，我公司采用现代高新技术研制开发新一代智能化变压器变比测试装置SBZC 变压器变比测试其具有体积小、操作简便、重量轻、读数方便、稳定性好、准确度高、测量范围宽和测量过程自动化程度高等优点，可直接测量单相、三相变压器和互感器有组别变比值、误差等。

同时可自动打印，是电力部门理想的选择设备。

二、定义K=V1/V2K：变比； V1：高压侧电压； V2：低压侧电压。

三、技术指标1、变比设计测试范围：1 ～ 10002、准确度：0.05%（变比K=1000—2000时，精度为0.1%）（变比K=2000—5000时，精度为0.2%）3、误差分辨率：0.01%4、工频耐压：2.5KV/2分钟（高压侧—低压侧—地）5、外形尺寸：420×280×100（mm）6、重量：约8Kg四、技术性能1、可测量0—11各种组别（含Z接线）变压器，由内部软件控制测量，外部操作简单。

2、具有分接测试功能，应用方便。

3、高低压隔离，可测量自耦变压器。

4、具有对未知组别、变比进行分析功能。

5、自动保护系统完整，避免仪器损坏。

6、能自动记录数据，断电数据不丢失。

五、使用条件1、电源：220V 50Hz2、温度：-10℃～40℃ 湿度：＜80%六、操作步骤1、接线：将仪器端子（A、B、C、a、b、c）与变压器端子（A、B、C、a、b、c）对应接好，注意高低压千万不要接反，否则可能损坏仪器。

2、打开电源开关，显示屏首先显示“欢迎使用宝测产品”，接着显示自检1；自检2；自检3；通过，表示仪器正在自检，最后分别显示上次试验的变比，分接百分比、组别、信息显示栏（误差显示栏）显示“自检通过”，表明仪器正常，可进行下一步操作。

变压器的测量方法
变压器的测量方法主要有以下几种：
1. 静态测量法：通过测量变压器的参数，如绕组电阻、互感比、短路阻抗等来评估变压器的性能。

这种方法通常是在变压器不工作的情况下进行。

2. 动态测量法：通过对变压器在实际工作条件下的响应进行测量，如短路实验、开路实验、容载实验等来评估变压器的性能。

3. 相对测量法：通过测量变压器的绕组电阻、互感比等参数来与标准值或参考值进行对比，以判断变压器是否正常。

4. 绝缘测量法：通过测量变压器绝缘材料的绝缘电阻、绝缘介质的耐压等参数来评估变压器的绝缘性能。

5. 电压测量法：通过测量变压器的输入电压和输出电压的比值来确定变压器的变比。

需要注意的是，变压器的测量方法要根据具体情况选择，并且在实际测量过程中要注意安全，避免触电和其他安全事故的发生。

一般情况下，测量变压器应由专业人员进行。

测量变压器变比、极性和联接组别变压器变比指空载运行时一次绕组和二次绕组的线电压之比。

一、二次侧接线相同，变比等于匝数比， 11221212124.44 4.44E fN E fN U U E E N N =Φ=Φ≈=（如下图）；一次侧为三角形接线，二次侧为星形接线的三相变压器电压比为12K N ；一次侧为星形接线，二次侧为星形接线的三相变压器电压比2K N =。

AX试验目的：测变比、联接组别和设计值是否相符（验证项目），是否和厂家铭牌相符（变比，一档最大，二档次之，三档最小）；检查分接开关接线是否良好，确定分接开关指示位置与实际位置相符；判断单相变压器两个（几个）绕组感应电动势相位是否正确；综合判断变压器是否可以并列运行。

交接时，大修后，诊断试验需要测量变压器变比、极性和联接组别。

诊断试验中，可以和直流电阻相互验证。

测试方法：①双电压表法 ②变比电桥法 ③变比测试仪1． 双电压表法（如上右图），同时读取一次、二次绕组两端电压，12K N N =。

缺点：电压不稳定，读数不准确；波动时两表要同时读数，误差大。

当单相电源施加在A 、B 绕组之上（下图），一次侧、二次侧电压表读数分别为1U 、2U ，则一次绕组的相电压1/2U ，一1/2，二次绕组线电压为2U ，所以变比12/2K U 。

ABC2. 变比电桥法通过调节1R ，使a ，b 两点电位相同，则变比1212212()1K U U R R R R R ==+=+，电阻r 用于测量误差。

3. 变比测试仪变比误差：(K K )100%N N K K ∆=-⨯，公式中N K 为额定变比，不同分接头下，额定变比不同，比如额定变比100005%/400±，分接头二档时额定变比为25，分接头一档时，额定变比为26.5，分接头三档时，额定变比为23.5。

在额定档时，变比误差要求在0.5%±以内，其他档位变比误差要求在1%±以内；对于电压等级在35kV 以下，电压比小于3的变压器，额定档时变比误差要求在1%±以内，其他档位时，变比误差应在变压器阻抗电压值（%）的1/10（与书上22页内容有不同）以内，但不得超过1%±。

变压器的变比、极性及接线组别试验一、试验目的变压器的绕组间存在着极性、变比关系，当需要几个绕组互相连接时，必须知道极性才能正确地进行连接。

而变压器变比、接线组别是并列运行的重要条件之一，若参加并列运行的变压器变比、接线组别不一致，将出现不能允许的环流。

因此，变压器在出厂试验时，检查变压器变比、极性、接线组别的目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。

对于安装后的变压器，主要是检查分接开关位置及各出线端子标志与变压器铭牌相比是否正确，而当变压器发生故障后，检查变压器是否存在匝间短路等。

二、试验仪器、设备的选择根据对变压器变比、极性、接线组别试验的要求，测试仪器、仪表应能满足测量接线方式、测试电压、测试准确度等，因此需对测试仪器的主要参数进行选择。

（1）仪表的准确度不应低于0.5级。

（2）电压表的引线截面市1.5mm2。

（3）对自动测试仪要求有高精度和高输入阻抗。

这样仪器在错误工作状态下能显示错误信息，数据的稳定性和抗干扰性能良好，一次、二次信号同步采样。

三、危险点分析及控制措施1.防止高处坠落使用变压器专用爬梯上下，在变压器上作业应系好安全带。

对220kV及以上变压器，需解开高压套管引线时，宜使用高处作业车，严禁徒手攀爬变压器高压套管。

2.防止高处落物伤人高处作业应使用工具袋，上下传递物件应用绳索拴牢传递，严禁抛掷。

3.防止工作人员触电在测试过程中，拉、合开关的瞬间，注意不要用手触及绕组的端头，以防触电。

严格执行操作顺序，在测量时要先接通测量回路，然后接通电源回路。

读完数后，要先断开电源回路，然后断开测量回路，以避免反向感应电动势伤及试验人员，损坏测试仪器。

四、试验前的准备工作1.了解被试设备现场情况及试验条件查勘现场，查阅相关技术资料，包括该设备出厂试验数据、历年试验数据及相关规程等，掌握该设备运行及缺陷情况。

2.试验仪器、设备准备选择合适的被试变压器测试仪、测试线（夹）、温（湿）度计、接地线、放电棒、万用表、电源线（带剩余电流动作保护器）、电压表、极性表、电池、隔离开关、二次连接线、安全带、安全帽、电工常用工具、试验临时安全遮栏、标示牌等，并查阅试验仪器、设备及绝缘工器具的检定证书有效期、相关技术资料、相关规程等。

高压CT变比测试仪的参数介绍仪器概述高压CT变比测试仪是一种用于测试变压器变比的仪器。

它可以测量变压器的主副变比，同时还可以测量耐电压、绝缘电阻等参数。

它广泛用于电力、石油、化工等行业中，是一个非常重要的测试设备。

仪器参数测量范围高压CT变比测试仪的测量范围通常在数千VA到数百万VA之间，具体的范围取决于仪器的型号和生产商。

在选择仪器时，需要根据测试需求来确定所需要的测量范围。

测量精度高压CT变比测试仪的测量精度决定了测试结果的准确度。

一般来说，仪器的精度越高，测试结果越可信。

仪器的测量精度通常表示为百分之几，例如，0.1%或0.2%等。

在选择仪器时，需要根据测试要求来确定所需要的精度。

电源要求高压CT变比测试仪需要外接电源进行工作，电源的要求通常是交流电220V 或380V，50Hz或60Hz。

在使用仪器时，需要注意电源的稳定性和可靠性，以确保仪器正常工作。

仪器大小和重量高压CT变比测试仪的大小和重量也是选择仪器时需要考虑的一个因素。

一般来说，仪器的大小和重量越大，其测量范围和精度也会相应的提高。

但是，大型仪器的价格也相对较高，在选择仪器时需要根据自己的测试需求来进行权衡。

其他参数高压CT变比测试仪还有一些其他的参数，例如输出电压、输出电流、频率范围、测试时间、工作温度和湿度等。

在选择仪器时，需要根据具体的测试需求来确定所需要的参数和规格。

使用说明使用高压CT变比测试仪需要注意以下几点：1.在工作前需要对仪器进行检查，确保各个功能都正常；2.在进行测量时需要根据测试要求来选择合适的测量范围和精度；3.在接线时需要注意安全，并确保接线正确；4.在测试过程中需要注意保持仪器和测试物的稳定性，避免出现误差；5.在测试完成后需要对仪器进行保养和维护，以保证其正常运行。

总结高压CT变比测试仪是一种非常重要的测试设备，在电力、石油、化工等行业中得到了广泛应用。

仪器参数的选择和使用方法的正确是保证测试准确性的关键因素。

变压器比率差动保护的校验方法一、一次侧和二次侧线圈变比校验一、变压器一次侧和二次侧线圈的变比校验是差动保护校验的基础，通过检查变压器的一次侧和二次侧线圈的额定变比是否一致，可以确定差动保护的校验结果。

1.校验仪器准备：需要准备一个变比表或变比测试仪，这个仪器可以测量一次侧和二次侧的变比是否一致。

2.操作步骤：(1)将一次侧的一个线圈与测试仪连接，将另一个线圈与二次侧的变比表或变比测试仪连接。

(2)将测试仪或变比测试仪的探头放在一次侧的一个线圈上，观察到的变比应该是变压器一次侧的额定变比。

(3)将变比表或变比测试仪的探头放在二次侧的一个线圈上，观察到的变比应该是变压器二次侧的额定变比。

(4)将测试结果与变压器铭牌上的额定变比进行比较，如果误差在允许范围内，说明差动保护线圈的变比校验合格。

(5)如果测试结果不在允许范围内，说明差动保护线圈的变比存在问题，需要进一步检查和修复。

二、差动流保护测试方法差动流保护是变压器差动保护的核心部分，通过对差动电流进行监测和比较，来判断变压器是否存在故障或事故。

差动流保护测试的目的是验证差动保护的准确性和可靠性。

1.测试仪器准备：需要准备一个差动流模拟器和一个差动保护测试仪。

2.操作步骤：(1)首先检查差动保护测试仪的工作状态和参数设置，确保测试仪能正常工作。

(2)将差动流模拟器的模拟电流线圈与变压器的一次侧和二次侧线圈连接。

(3)根据变压器的额定容量和负载情况，设置差动流模拟器输出的模拟差动电流。

(4)观察差动保护测试仪的显示结果，如果差动电流的值与设置的模拟值相等或非常接近，并且没有误差报警，说明差动保护的测试合格。

(5)如果测试结果不符合要求，说明差动保护的测试不合格，需要进一步检查和调整。

三、变压器有载分接开关检查变压器有载分接开关是变压器调整电压比例的重要设备，也会影响差动保护的工作方式和准确性。

因此，对有载分接开关进行定期检查和校验是一种有效的差动保护校验方法。
