恒定电流二知识点一：滑动变阻器的使用方法：a限流接法。
b分压接法。
1、滑动变阻器的限流接法与分压接法的特点：如图所示的两种电路中，滑动变阻器（最大阻值为R）对负载R0L 的电压、电流强度都起控制调节作用，通常把图（a）电路称为限流接法，图（b）电路称为分压接法.负载R上电压调节范围L（忽略电源内阻）负载R上电流调节范围L（忽略电源内阻）相同条件下电路消耗的总功率限流接法R------- L— E < U < ER + R LL0E T E------ < I < ——R + R-------- L RL0 LEIL分压接法0 < U L< EE E0 < I < ——L R LE（I L+I ap）比较分压电路调节范围较大分压电路调节范围较大限流电路能耗较小其中，在限流电路中，通R的电流I二一^，当R〉R时I主要取决于R的变化，当R<R时，I主要取L L R + R0 L L 00 L L L0决于R,特别是当R<<R时，无论怎样改变R的大小，也不会使I有较大变化.在分压电路中，不论R的大小如何，调节滑动触头P的位置，都可以使I L有明显的变化.2、滑动变阻器的限流接法与分压接法的选择方法滑动变阻器以何种接法接入电路，应遵循安全性、精确性、节能性、方便性原则综合考虑，灵活择取.（1）下列三种情况必须选用分压式接法①、若要求被测电阻两端电压变化范围较大，或需要从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），必须采用分压接法.分压式电路中，在电路中的电流小于滑动变阻器的额定电流的前提下，应该选择量程较小的变阻器（调节效果好，电压变化均匀）。
②、当用电器的电阻R L远大于滑动变阻器的最大值R°,且实验要求的电压变化范围较大（或要求测量多组数据）时，必须采用分压接法.③、当用电器的电阻R L远小于滑动变阻器的最大值R°,为使被测电阻中的电流有明显变化，应采用分压接法.④、若采用限流接法，电路中实际电压（或电流）的最小值仍超过R L的额定电流时，只能采用分压接法.（2）下列情况可选用限流式接法①、测量时电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且R L与R°接近或R L略小于R°,两种接法都可以，采用限流式接法较好，节能省电.②、电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法③、没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，考虑安装简便和节能因素采用限流式接法.知识点二：电流表内接法与电流表外接法的比较U根据欧姆定律的变形公式R =丁可知，要测某一电阻R的阻值，只要用电压表测出R两端的电压，用电流表测I x x0L出通过R 的电流，代入公式即可计算出电阻R 的阻值。
分压与限流的研究实验报告分压与限流的研究实验报告一、实验目的1.理解和掌握分压与限流的基本概念及其在电路中的应用。
2.通过实验观察分压与限流电路的特点及工作原理。
3.培养实验操作能力和问题解决能力。
二、实验原理1.分压原理：在串联电路中，各电阻上的电压之比等于电阻之比，即U1:U2:U3=R1:R2:R3。
2.限流原理：在并联电路中，各支路电流之比等于电阻的反比，即I1:I2:I3=R2:R1:R3。
三、实验步骤实验1：分压电路研究1.准备实验器材：电源、电阻器（R1、R2、R3）、开关、导线若干、电压表。
2.搭建分压电路：将三个电阻串联起来，一端连接电源，另一端连接电压表。
3.记录数据：打开开关，记录各电阻两端的电压值。
4.分析数据：根据分压原理，比较实际电压与理论预测电压是否相符。
实验2：限流电路研究1.准备实验器材：电源、电阻器（R1、R2、R3）、开关、导线若干、电流表。
2.搭建限流电路：将三个电阻并联起来，一端连接电源，另一端连接电流表。
3.记录数据：打开开关，记录各支路的电流值。
4.分析数据：根据限流原理，比较实际电流与理论预测电流是否相符。
四、实验结果与分析1.分压电路实验结果：实验测得的各电阻上的电压值基本符合分压原理的预测。
当改变电阻的阻值时，各电阻上的电压值也会相应改变，进一步验证了分压原理的正确性。
2.限流电路实验结果：实验测得的各支路电流值也与限流原理的预测相符。
当改变电阻的阻值时，各支路的电流值也会相应改变，验证了限流原理的正确性。
五、结论通过本次实验，我们验证了分压与限流原理在电路中的应用。
实验结果表明，在串联电路中，各电阻上的电压之比等于电阻之比；在并联电路中，各支路电流之比等于电阻的反比。
这些结论对于理解和掌握电路的基本知识非常重要。
同时，通过实验操作，我们也提高了自己的实验技能和问题解决能力。
六、建议与改进1.在实验过程中，应严格遵守实验规则，确保实验安全。
2.提高实验操作的熟练度，以便更准确地测量数据。

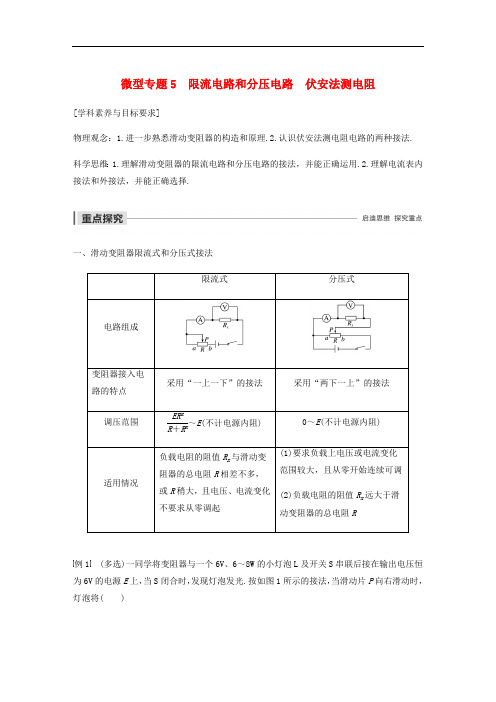

微型专题5 限流电路和分压电路 伏安法测电阻[学科素养与目标要求] 物理观念：1.进一步熟悉滑动变阻器的构造和原理.2.认识伏安法测电阻电路的两种接法.科学思维：1.理解滑动变阻器的限流电路和分压电路的接法，并能正确运用.2.理解电流表内接法和外接法，并能正确选择.一、滑动变阻器限流式和分压式接法限流式分压式电路组成变阻器接入电路的特点采用“一上一下”的接法采用“两下一上”的接法调压范围～E (不计电源内阻)ER xR ＋R x0～E (不计电源内阻)适用情况负载电阻的阻值R x 与滑动变阻器的总电阻R 相差不多，或R 稍大，且电压、电流变化不要求从零调起(1)要求负载上电压或电流变化范围较大，且从零开始连续可调(2)负载电阻的阻值R x 远大于滑动变阻器的总电阻R例1 (多选)一同学将变阻器与一个6V 、6～8W 的小灯泡L 及开关S 串联后接在输出电压恒为6V 的电源E 上，当S 闭合时，发现灯泡发光.按如图1所示的接法，当滑动片P 向右滑动时，灯泡将( )图1A.变暗B.变亮C.亮度不变D.不可能被烧坏答案 BD解析 由题图可知，变阻器接入电路的是PB 段的电阻丝，当滑片P 向右滑动时，接入电路中的电阻丝变短，电阻减小，电路中电流变大，灯泡变亮，B 选项正确；由于灯泡的额定电压等于电源电压，所以不可能烧坏灯泡，D 选项正确.例2 如图2所示，滑动变阻器R 1的最大阻值是200Ω，R 2＝300Ω，A 、B 两端输入电压恒为U AB ＝8V.图2(1)当S 断开时，移动滑片P ，R 2两端可获得的电压变化范围是多少？(2)当S 闭合时，移动滑片P ，R 2两端可获得的电压变化范围是多少？答案 (1)4.8～8V (2)0～8V解析 (1)S 断开时，滑动变阻器R 1为限流式接法，R 1的下部不接入电路中，当滑片P 在最上端时，R 1接入电路的电阻为零，因此R 2获得的最大电压等于8V ，当滑片P 在最下端时，R 1与R 2串联，此时R 2两端的电压最小，U R 2＝U AB ＝4.8V ，所以R 2两端的电压变化范围为R 2R 1＋R 24.8～8V.(2)当S 闭合时，滑动变阻器R 1为分压式接法，当滑片在最下端时，R 2两端电压为0，当滑片在最上端时，R 2两端的电压最大，为8V ，所以R 2两端的电压变化范围为0～8V.1.滑动变阻器接入电路时，金属杆的两个端点不能同时接入电路，否则电流将从金属杆流过而将滑动变阻器短路；2.限流式接法电压调节范围较小，而分压式接法电压调节范围较大(电压最小值从0开始)，在具体应用中要根据题目要求合理选择.二、电流表的内接法和外接法1.两种接法的比较内接法外接法电路误差分析电压表示数U V ＝U R ＋U A ＞U R电流表示数I A ＝I RR 测＝＞＝R 真U V I A U RIR 电压表示数U V ＝U R电流表示数I A ＝I R ＋I V ＞I R R 测＝＜＝R 真U V I A U RIR 误差来源电流表的分压作用电压表的分流作用2.电流表内、外接的选择方法(1)直接比较法：当R x ≫R A 时，采用内接法，当R x ≪R V 时，采用外接法，即大电阻用内接法，小电阻用外接法，可记忆为“大内小外”.(2)公式计算法：当<即当R x ＞时，用电流表内接法，R V R x R xRA R A R V 当>即当R x ＜时，用电流表外接法，R V R x R xRA R A R V 当R x ＝时，两种接法效果相同.R A R V (3)试触法：如图3，把电压表的可动接线端分别试接b 、c 两点，观察两电表的示数变化，若电流表的示数变化更明显，说明电压表的分流作用对电路影响大，应选用内接法，若电压表的示数变化更明显，说明电流表的分压作用对电路影响大，所以应选外接法.图3例3 (2018·重庆市高二期末)用伏安法测某一电阻：电压表示数为U ，电流表示数为I ，电阻测量值R ＝.如果采用如图4甲所示的电路，测量值为R 1，如果采用如图乙所示电路，UI测量值为R 2，电阻的真实值为R 真，它们之间的关系是：R 1____R 真，R 2______R 真(填“>”“＝”或“<”)，这种误差属于________误差.图4答案 < > 系统解析 题图甲中电压表测量值为真实值，由于电压表分流作用，电流表测量值偏大，故电阻测量值偏小；题图乙中电流表测量值为真实值，由于电流表分压作用，电压表测量值偏大，故电阻测量值偏大，所以有R 1<R 真，R 2>R 真，这种误差属于系统误差.针对训练 (2018·清华附中期中)某同学用如图5甲所示电路测量电阻R x ，R x 的测量值比真实值________(选填“偏大”或“偏小”)；若被测电阻R x 的阻值约为1Ω，应采用图________(选填“甲”或“乙”)所示电路，误差会比较小.图5答案 偏小 甲解析 电流表采用外接法时，电压表测量的电压为电阻两端的电压，考虑到电压表的内阻，电流表测量的电流为电压表和电阻的电流之和，即测得的电流偏大，根据欧姆定律，知测得的电阻偏小.若被测电阻R x的阻值约为1Ω，该电阻远小于电压表内阻，属于小电阻，故用电流表外接法测量误差较小，应采用题图甲所示电路.1.(滑动变阻器电路分析)如图6所示，A、B间电压恒为U，当滑动变阻器的滑片P逐渐向上端移动的过程中，灯泡两端的电压数值( )图6A.一直为UB.一直为0C.逐渐增大到UD.逐渐增大到0答案 C解析 滑动变阻器为分压式接法，灯泡两端的电压在0～U范围内变化，选项C正确.2.(电流表的内接和外接)(多选)用如图7所示的电路测量待测电阻R x的阻值时，下列关于由电表产生误差的说法中，正确的是( )图7A.电压表的内电阻越小，测量越精确B.电流表的内电阻越小，测量越精确C.电压表的读数大于R x 两端真实电压，R x 的测量值大于真实值D.由于电流表的分流作用，使R x 的测量值小于真实值答案 BC解析 该电路中电流表的读数为通过R x 的电流的真实值，电压表的读数为R x 两端的电压与电流表的分压之和，大于R x 两端的真实电压，根据欧姆定律知，R x 的测量值大于真实值，C 对，D 错.该电路中，R x 的测量值实际上为R 测＝R x ＋R A ，故电流表的内电阻越小，测量越精确，A 错，B 对.3.(滑动变阻器电路分析)如图8所示，滑动变阻器的总电阻R ＝1000Ω，A 、B 两端电压U ＝100V ，调节滑片P 使其下部电阻R 1＝400Ω.图8(1)空载时，C 、D 两端电压多大？(2)在C 、D 间接入一个R 0＝400Ω的电阻，C 、D 两端的电压多大？答案 (1)40V (2)25V解析 (1)滑动变阻器上部电阻R 2＝R －R 1＝600Ω由串联电路上各部分电压与电阻成正比关系，得C 、D 两端电压为：U CD ＝U ＝×100V ＝40V.R 1R 4001000(2)接入R 0后，它与R 1的并联总电阻为：R 1′＝＝Ω＝200Ω.R 1R 0R 1＋R 0400×400400＋400C 、D 两端电压为：U CD ′＝U ＝×100V ＝25V.R 1′R 1′＋R 2200200＋600考点一 滑动变阻器的两种接法1.(多选)滑动变阻器的原理如图1所示，则下列说法中正确的是( )图1A.若将a 、c 两端连在电路中，则当滑片OP 向右滑动时，变阻器接入电路中的阻值增大B.若将a 、d 两端连在电路中，则当滑片OP 向右滑动时，变阻器接入电路中的阻值减小C.将滑动变阻器以限流式接法接入电路时，必须连入三个接线柱D.将滑动变阻器以分压式接法接入电路时，必须连入三个接线柱答案 AD解析 若将a 、c 两端连在电路中，aP 部分将连入电路，则当滑片OP 向右滑动时，aP 部分的导线长度变长，变阻器接入电路中的阻值将增大，A 正确；若将a 、d 两端连在电路中，也是aP 部分将连入电路，则当滑片OP 向右滑动时，aP 部分的导线长度变长，变阻器接入电路中的阻值将增大，B 错误；A 、B 两个选项中均为限流式接法，可见在限流式接法中，a 、b 两个接线柱中任意选一个，c 、d 两个接线柱中任意选一个，接入电路即可，C 错误；在滑动变阻器的分压式接法中，a 、b 两个接线柱必须接入电路，c 、d 两个接线柱中任意选一个，接入电路即可，D 正确.2.如图2所示的电路中，R 0为定值电阻，R 为滑动变阻器.移动滑片P ，电路的总电阻会发生变化，下列叙述正确的是( )图2A.P向左滑动时总电阻将减小B.P向右滑动时总电阻将减小C.P滑到最左端时总电阻为R0D.P滑到最右端时总电阻为零答案 A解析 根据并联电路总电阻特点可知，P向左滑动时，电阻R减小，并联电阻将减小，A正确；P 向右滑动时，电阻R增大，总电阻将增大，B错误；P滑到最左端时，电阻R0被短路，故总电阻为零，C错误；P滑到最右端时，总电阻最大，D错误.3.(多选)如图3所示的电路中，R1＝10Ω，R2＝20Ω，滑动变阻器R3的最大阻值为30Ω，则下列说法正确的是( )图3A.A、B两端电阻的最大值为40ΩB.A、B两端电阻的最大值为22ΩC.A、B两端电阻的最小值为30ΩD.A、B两端电阻的最小值为10Ω答案 BD解析 当R3滑片滑至最左端时R3为0，R2、R3并联总电阻为0，此时A、B两端电阻最小为10Ω；当R3滑片滑至最右端时，R3最大为30Ω，R2、R3并联总电阻最大为12Ω，A、B两端电阻最大值为22Ω.4.(多选)如图4所示的电路中，若ab为输入端，AB为输出端，现把滑动变阻器的滑片置于变阻器的中央，则( )图4A.空载时输出电压U AB ＝U abB.当AB 间接上负载R 时，输出电压U AB <U ab2C.AB 间的负载R 越大，U AB 越接近U ab2D.AB 间的负载R 越小，U AB 越接近U ab2答案 BC解析 空载时，U AB ＝U ab ，A 错误；AB 间接入R 时，R 与变阻器一半电阻并联，并联后电阻12小于变阻器阻值的一半，所以U AB <，B 正确；R 越大，并联电阻越接近变阻器阻值一半，U ABU ab2越接近，C 正确，D 错误.U ab2考点二 电流表的内、外接法5.(多选)在图5中，甲、乙两图分别为测灯泡电阻R 的电路图，下列说法正确的是( )图5A.甲图的接法叫电流表外接法，乙图的接法叫电流表内接法B.甲中R 测>R 真，乙中R 测<R 真C.甲中误差由电压表分流引起，为了减小误差，应使R ≪R V ，故此法测较小电阻好D.乙中误差由电流表分压引起，为了减小误差，应使R ≫R A ，故此法测较大电阻好答案 ACD解析 题图甲叫电流表的外接法，题图乙叫电流表的内接法，A 正确；题图甲由于电压表的分流导致电流的测量值偏大，由R ＝可知，R 测＜R 真，R 越小，电压表分流越小，误差越小，UI因此这种接法适合测小电阻；题图乙由于电流表的分压，导致电压的测量值偏大，由R ＝得RUI测＞R 真，R 越大，电流表的分压越小，误差越小，因此这种接法适用于测大电阻，B 错误，C 、D正确.6.(多选)用伏安法测未知电阻R x 时，若不知R x 的大约数值，为了选择正确的电流表接法以减小误差，可将仪器按图6所示接好，只空出电压表的一个接头K ，然后将K 分别与a 、b 接触一下，观察电压表和电流表示数变化情况，则( )图6A.若电流表示数有显著变化，K 应接aB.若电流表示数有显著变化，K 应接bC.若电压表示数有显著变化，K 应接aD.若电压表示数有显著变化，K 应接b 答案 BC解析 若K 从a 移到b 时，电流表读数有显著变化，说明电压表的分流作用明显，K 应接在b 处，故A 错误，B 正确；若K 从a 移到b 时，电压表读数有显著变化，说明电流表的分压作用明显，K 应接在a 处，故C 正确，D 错误.7.如图7所示，用电流表和电压表测量电阻R x 的阻值，c 端与b 端相连时，电流表示数为4.60mA ，电压表示数为2.50V ，c 端与a 端相连时，电流表示数为5.20mA ，电压表示数为2.30V ，比较这两次结果正确的是( )图7A.电阻的真实值更接近543Ω，且大于543ΩB.电阻的真实值更接近543Ω，且小于543ΩC.电阻的真实值更接近460Ω，且大于460ΩD.电阻的真实值更接近460Ω，且小于460Ω答案 B解析 比较两次的电压表读数，可知ΔU ＝0.20V ，则＝＝0.08；电流表示数变化ΔI ΔU U 0.202.50＝0.60mA ，则＝≈0.13，可见>，即电流表示数变化明显一些，可见电压表内ΔI I 0.604.60ΔI I ΔU U阻带来的影响比电流表内阻带来的影响大，故采用电流表内接法更准确，R x ＝ 2.50 V 4.60×10－3 A≈543Ω，此法测量值偏大，因此选项B 正确.8.(2018·孝义市高二期末)如图8所示用电压表和电流表测电阻，R x 为待测电阻，如果电压表的读数是3.50V ，电流表的读数是10.0mA ，电压表的内阻是1.50kΩ，电流表的内阻是10Ω，那么R x 的精确值为( )图8A.457ΩB.350ΩC.360ΩD.1200Ω答案 A解析 通过电压表的电流I V ＝＝ Ω＝×10－3 A ，则R x ＝＝ U R V 3.501.50×10373U I Rx 3.50(10－73)×10－3Ω≈457Ω，故选A.。
1、分压与限流式的连接方法待测电阻R X与滑动变阻器串联，使用时接滑杠的一端和电阻线圈的一端，如图1所示．通过改变滑片P的置，控制或调节R X上的电流，滑动变阻器起限流作用，故此连接方式称为限流式．学生往往根据串联分压的知识容易误认为分压式．待测电阻R X与滑动变阻器的一部分电阻并联，使用时接滑杠的一端和电阻线圈的两端，如图2所示．通过改变滑片P的位置，可从滑动变阻器两端的总电压上取不同的电压值加在R X两端，滑动变阻器起分压作用，故此连接方式为分压式。
学生往往根据并联分流的知识容易误认为限流式。
2、分压式与限流式的特点2．1待测电阻上电压的调节范围不同设电源的电动势为E，内阻不计．在限流式连接中，待测电阻R X上的电压调节范围为R X E／(R X R M)－E(R M为滑动变阻器的最大阻值)．在分压式连接中，R X上的电压调节范围为0－E．可见分压式连接中电压调节范围比限流式大．2．2变阻器消耗的功率不同在分压式连接中，变阻器消耗的功率大，因此在大功率电路中常用限流接法．2．3在分压式与限流式连接电路中，会合上开关前，滑片P应在适当的位置，使待测电阻R X上的电压和电流均为最小.在分压式连接中，合上开关前，滑片P应在右（图 1），可以使待测电阻R X上的电压和电流均为零．接线时，先将变阻器的全部线圈与电源串联起来，然后将待测电阻与变阻器的滑杆并联．在限流式连接中，合上开关前，滑片P应在右端（图1），使滑动变阻器所使用的阻值最大，待测电阻的电压和电流均为最小．3、分压式与限流式的选择3．1当需要在R X两端从零开始测量电压、电流（或两端电压、电流变化范围足够大）时采用分压式例 1．（1993年全国高考26题）将量程为的电流表改装成量程为1mA电流表，并用一标准电流表与改装后电流表串联，物如图（图略），校准时要求，通过电流表的电流能从零连续调到lmA，试按实验要求在所给实物上连线．根据题目要求，此滑动变阻器只能接成分压电路，才能使电流从零连续地变化，达到实验要求．例2．（1991年上海高考四一（5）题）一电灯电阻为4R，试设计一个电路使电灯两端电压调节范围尽可能大，可用的器材为一个电动势为E内阻为R／3的电源，一个最大阻值为R的滑动变阻器。
分压与限流的研究实验报告【实验目的】1．熟悉分压电路和限流电流，并比较分压电路和限流电路的性能； 2．研究滑线变阻器的有关参数； 【实验原理】（1）1.分压电路如图（1）所示，滑动触头P 从a 移动到b ，电阻箱的电阻为R ，由于调解滑动变阻器，电路中总电阻发生变化，使电阻箱R 的电压也发生变化，即电压表的示数有变化，设电路的电源电动势为E ，忽略电源的内阻，由欧姆定律可得出变阻器两端的电压的计算公式，推导过程如下：电路中总电阻为：211R R R RR R ++=总 （1） 根据欧姆定律得电路中总电流为：211R R R RR E R E I ++==总 （2） 所以在此根据欧姆定律得出电阻箱的电压为：2121111)(R R R R R ERR R R RR I U ++=+⋅= （3） 又因为滑动变阻器的最大电阻为210R R R += 带入（3）式，并化简可得：210101R RR R R ERR U -+=（4）设0R R X =1R RY = （5） 联立（4）、（5），消去R ，1R ，可得：2Y Y X XYEU -+=（6）所以：2Y Y X XYE U -+=（7） 由式（7）可知，当X 一定时，E U 与Y 值存在一定的函数关系，可以多测几组数据，得出函数图像，分析分压电路的性能。
2. 限流电路如图2所示，滑动触头P 移动到a ，负载电阻R 上的电压最大，为电源电压E ，相应的电流此时也是最大的，由欧姆定律可得此时电路中的最大电流为：REI =max （8）在滑动触头不在a 或者b 位置时，电路中的电流大小为：1R R EI +=（9） 联立式（5）、（8）、（9），消去E ，R ，1R ,并化简整理可得：YX XI I +=max（10） 由（10）式可得：当X 一定时，max I I 与Y 值存在一定的函数关系，同样，多测几组数据，画出两者的函数图象，分析限流电路的性能。
电阻分压和限流接法嘿，朋友们！今天咱来聊聊电阻分压和限流接法这档子事儿。
咱先说电阻分压，这就好比是个会调节压力的小能手。
你想想看，电路就像一条水流，电压就是水压，而电阻呢，就是可以控制水流大小的阀门。
通过合理安排不同阻值的电阻，就能把电压分成我们想要的大小，就像把一大股水流分成几小股一样，是不是挺神奇的？那限流接法又是啥呢？这就好比给电路加上了一道关卡，限制电流的大小，就像给奔跑的汽车装上了减速器，让它别跑得太快太猛。
这样可以保护那些娇贵的元器件，免得它们被过大的电流给冲垮啦。
比如说，你家里的电器，要是没有限流这一招，那电流万一太大，电器不就很容易坏掉嘛，那多让人心疼呀！电阻分压和限流接法在很多地方都大有用处呢！就像我们生活中的各种工具，各有各的用处。
比如在一些电子设备中，它们能确保电路稳定工作，就像给设备穿上了一层坚固的铠甲。
再打个比方，电阻分压就像是个精准的分配器，把电压分得恰到好处；而限流接法呢，就像是个忠诚的卫士，守护着电路的安全。
它们俩相互配合，那可真是天衣无缝呀！咱平时做电子小制作的时候，要是不懂得运用这俩家伙，那可就麻烦咯！电路可能会出各种毛病，一会儿这儿不亮了，一会儿那儿烧掉了，那可真是让人头疼。
所以呀，可得好好掌握电阻分压和限流接法，把它们用得恰到好处。
这就像是掌握了一门独特的技艺，能让我们在电子世界里畅游无阻。
别小看这小小的电阻和接法，它们背后蕴含的学问可大着呢！就像一颗小小的螺丝钉，看似不起眼，但在整个机器中却起着至关重要的作用。
大家想想，要是没有电阻分压和限流接法，我们的电子世界会变成什么样呢？那肯定是乱了套啦！各种设备都没法正常工作，那多糟糕呀！总之，电阻分压和限流接法是电子世界里不可或缺的重要角色，我们得重视它们，学会运用它们，让它们为我们的生活带来更多的便利和精彩。
怎么样，是不是觉得很有意思呀？赶紧去试试吧！。
一、伏安法测电阻1．原理：根据欧姆定律R ＝U I，只要测量出待测电阻R x 两端的电压U 及流过的电流I 即可． 2．测量器材：电流表、电压表34、两种电路的选择①阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若Rx 较小，宜采用电流表外接法；若Rx 较大，宜采用电流表内接法．简单概括为“大内偏大，小外偏小”．②临界值计算法：当R x <R V R A 时，用电流表外接法． 当R x >R V R A 时，用电流表内接法．③实验试探法：按如图所示接好电路，让电压表的一根接线柱P 先后与a 、b 处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．二、滑动变阻器的限流式接法和分压式接法RER ＋R0≤U≤E 0≤U≤E E R ＋R0≤I≤ER0≤I≤E2.两种接法的适用条件(1)限流式接法适合测量阻值小的电阻(与滑动变阻器总电阻相比相差不多或比滑动变阻器的总电阻还小)．因为Rx小，限流式中滑动变阻器分得电压大，移动滑动触头调节范围大．(2)分压式接法适合测量阻值较大的电阻(比滑动变阻器的总电阻大)．因为Rx大，分压式中Rx几乎不影响电压的分配，移动滑动触头电压变化明显，便于调节3．两种接法的选择原则(1)在两种电路均可使用的情况下，应优先采用限流式接法，因为限流式接法电路简单、耗能低．(2)若采用限流式不能控制电流满足实验要求，即不论怎样调节滑动变阻器，待测电阻上的电流(或电压)都会超过电流表(或电压表)的量程，或超过待测电阻的额定电流，则必须选用分压式接法．(3)若待测电阻的阻值比滑动变阻器总电阻大得多，以致在限流电路中，滑动变阻器的滑动触头从一端滑到另一端时，待测电阻上的电流或电压变化范围不够大，不利于多次测量求平均值，此时，应改用分压式接法．(4)若实验中要求电压从零开始连续可调，则必须采用分压式接法．4、典型题一、伏安法测电阻1、如图所示是一些准备用来测量待测电阻Rx阻值的实验器材，器材及其规格列表如下：待测电阻Rx阻值在900 Ω～1 000 Ω之间电源E 具有一定内阻，电动势约9.0 V电压表V1 量程2.0 V，内阻r1＝1 000 Ω电压表V2 量程5.0 V，内阻r2＝2 500 Ω电流表A 量程3.0 A，内阻r＝0.10 Ω滑动变阻器R 最大阻值约100 Ω，额定电流0.5 A开关S、导线若干（1）为了能正常进行测量并尽可能减少测量误差，实验要求测量选用哪些电表？（2）画出余下的电路连线1.【答案】测量Rx阻值的电路如图解析由于待测电阻约为1 000 Ω，滑动变阻器阻值为100 Ω，且要使电表读数有较明显的变化，因此滑动变阻器应采用分压接法，由于加在待测电阻的最大电流约为10 mA，显然3 A的电流表不能用，因此将V1当作电流表使用．由于V1表的电压能够测量，故采用V1表内接法．时电表的读数大于其量程的一半，而且调节滑动变阻器能使电表读数有较明显的变化．请用实线代表导线，在所给的实验器材图中选择若干合适的器材，连成满足要求的测量Rx阻值的电路．2、某同学测量阻值约为25 kΩ的电阻Rx，现备有下列器材：A．电流表(量程100 μA，内阻约2 kΩ)B．电流表(量程500 μA，内阻约300 Ω)C．电压表(量程15 V，内阻约100 kΩ)D．电压表(量程50 V，内阻约500 kΩ)E．直流电源(20 V，允许最大电流1 A)F．滑动变阻器(最大值1 kΩ，额定功率1 W)G．电键和导线若干电流表应选____________，电压表应选____________．(填字母代号)该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：①____________________________________________；②_____________________________________________.2.【答案】B C①电流表应采用内接法．②滑动变阻器应采用分压式接法．（a PQ（b 解析 最大电流I m ＝E R x ＝2025×103 A ＝800 μA ，故电流表应选B.电源电动势20 V ，电压表D 的量程为50 V ，测量误差过大，故应选C.①R 0＝R A R V ＝0.3×500 kΩ＝150 kΩ<R x ，故电流表应采用内接法．②由于滑动变阻器最大阻值比被测电阻小很多，为了便于调节和为了保证电表的安全，滑动变阻器应采用分压式接法．3．太阳能是一种清洁、绿色能源。
分压式接法和限流式接法的条件《分压式接法和限流式接法的条件》在实验室里，我和我的小伙伴们正对着一个电学实验发愁呢。
我们要测量一个小电阻的伏安特性曲线，可在选择分压式接法还是限流式接法这个问题上，大家都开始“吵”起来了。
甲说：“选限流式接法就行了呗，简单又方便。
”乙马上反驳：“可是题目里给了一些条件啊，我觉得要分压式接法才好。
”这时候老师走来了，笑着说：“你们呀，要想做出正确选择，得先清楚分压式接法和限流式接法的条件。
”那咱先来看看限流式接法的条件呢。
这种接法比较适合测量阻值较小的电阻，特别是当测量的时候不需要从零开始调节电压的时候。
比如，我们知道电源电动势为E，待测电阻为Rₓ，如果滑动变阻器的最大阻值R远大于Rₓ，这时候限流式接法就比较合适啦。
从节约能源的角度来看呢，限流式接法也占优势，因为它整个电路消耗的功率相对分压式接法会小一些。
你可以想象电路里的电流就像水流，限流式接法就像是给这水流设置了一个限流的阀门，不是让电流随便“乱跑”的。
再说说分压式接法。
这可就厉害了，如果我们需要让待测电阻两端的电压从零开始连续可调，那分压式接法就是不二之选。
就像我们在探索一片神秘的电学领域，要把电压从极低的数值开始逐步调整去研究电阻的特性。
还有啊，如果Rₓ比滑动变阻器的最大阻值R大很多的时候，分压式接法更能准确地去调节电压。
从本质上来说，分压式接法就像是把电源电压进行了“拆分”，按照我们的需要给待测电阻分多少电压是多少电压。
现在，再回头看看我们要做的测量小电阻伏安特性曲线的实验。
因为我们需要电压从零开始调节，那很显然，应该采用分压式接法。
在实际做电学实验或者解答电学题目的时候呀，我建议大家先把两种接法的特点和适用条件深深地印在脑子里。
然后呢，根据题目给出的各种数据，像电阻的大小、是否需要从零开始调节电压之类的条件，做一个细致的对比。
如果还是拿不准，那就多在纸上画画电路图，把数值代入去估算一下。
总之呢，分压式接法和限流式接法的条件非常重要，掌握好了这个，电学实验或者电学题目才能做的又准又快，就像一个熟练的电工知道在什么样的线路情况下用什么样的接线方法一样，我们在电学的世界里也要做个行家。
