下载文档原格式
WR□□-□4□、WZP□□-□4□系列隔爆型工业热电偶、热电阻WR □ □ - □ 4 □, WZP □ □ - □ 4 □ Series of explosion-proof Industrial thermocouple, RTD安装使用说明书Installation Manual上海辰心仪表有限公司Shanghai Chenxin Instruments Co.,Ltd一、概述在石油、化工等生产现场常伴有各种易燃、易爆气体、蒸气，使用普通的热电偶、热电阻容易引起环境气体爆炸。
因此，必须使用隔爆热电偶、热电阻作温度传感器。
隔爆型热电偶、热电阻产品适用在dIIBT4和dIICT5 温度组别区间内具有爆炸性气体的场所内使用。
符合IEC60079标准，GB3836标准。
二、主要技术指标热电偶、热电阻类别、测量范围与允差注：（1）式中“ltl”为感温元件的实测温度。
（2）“*”表示允许偏差两者中取其大者。
三、防爆类型和级组防爆级组：dIIBT4、ExiallCT5(本安)、DIP DTTll(粉尘)。
外壳防护等级:IP54、IP65（GB4280标准）.温度组别隔爆热电偶、热电阻的温度组别按其外露部分最高表面温度分为T1-T6六组。
四、热电偶测温原理如下图，选用两种不同的金属或合金丝A、B，称为热电极，焊接的一端称为测量端，连接显示仪表的两头称为参比端，当测量端和参比端温度不同时，就会产生热电势E AB（t,、t1）。
当t1=0℃时则有：E AB（t,0）= E AB（t）=f(t)At t1 显示仪表B五、热电阻测温原理受热后的金属丝电阻随着温度的变化而变化，其热电阻值R（t）与其所处温度t的关系可表示为:R(t)=R0(1+At+Bt2 +……)按测得的电阻值查相应分度表即可得出被测温度值t。
或由显示仪表直接读出。
热电阻最小置入深度一般不小于100mm（特殊产品除外）六、热电偶、热电阻推荐测量范围七、可能发生故障及修理八、贮存隔爆型热电偶应贮存在周围环境温度10~35℃，相对湿度不高于80%，且空气中不含可能使零部件腐蚀的介质中。
一、工程概述：夏港电厂三期工程为2×330MW燃煤发电机组，其主要温度测量元件有工业用热电偶、热电阻和双金属温度计。
温度参数是对电厂经济安全运行监控的重要依据。
这台机组共有热电偶近400支，热电阻400多支，主要用于汽水系统温度、壁温、烟温、轴温等的测量。
测温元件按照要求强检项目为100%检定，抽检项目按总数量的均方根进行检定，同时还要对工程用补偿导线进行性能测试，双金属温度计约有170多支，应进行100%进行检定。
二、编写依据：1、《电力建设施工及验收规范》（热工仪表及控制装置篇）2、《火电施工质量验收及评定标准》（热工仪表及控制装置）3、《火力发电厂热工仪表及控制装置监督条例》4、《国家计量检定规程》JJG351-96 工业用廉金属热电偶JJG229-98 工业铂、铜热电阻JJG226-98 双金属温度计5、山东电力工程咨询院图纸及有关厂家说明书。
三、主要工器具、量具（一）热电偶校验1、二等标准铂铑10—铂热电偶两支2、6位半数字万用表一个3、管式检定炉、油恒温槽各一台4、电子交流稳压器一台5、冰点槽一个6、工业热电偶、热电阻自动检定系统7、500V兆欧表一台8、钢卷尺、游标卡尺各一只9、平口、十字花螺丝刀各一把（二）热电阻校验1、二等标准铂电阻温度计两支2、电子交流稳压器一台3、标准油槽一台4、工业热电偶、热电阻自动检定系统5、绝缘电阻表100V 一台6、冰点槽一个7、数字万用表6位半一台8、平口、十字花螺丝刀各一把9、万用表一个四、工艺流程（一）校验前的准备1、施工图纸、有关技术文件及必要的仪表使用说明书齐全。
2、施工人员已经过必要的技术培训等工作。
3、已做好技术交底和安全交底工作。
4、检验用的标准仪表和仪器应具备有效的检定合格证。
5、计量室应光线充足，不应有震动和较强的电磁场干扰。
6、校验人员应具有校验温度元件的资质且持证上岗。
（二）热电偶的校验施工步骤工艺要求1、校验前的检查1.1热电偶的几何尺寸用钢卷尺检查。
热电偶热电阻技术规范书xx电厂2×300MW煤矸石热电联产新建工程热电偶热电阻技术规范书附件1 技术规范1.总则1.1 本技术规范适用于xx电厂2×300MW煤矸石热电联产新建工程的热电偶热电阻招标，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 买方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。
1.3 卖方提供的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制。
所有文件、工程图纸及相互通讯，均应使用中文。
1.4 卖方执行本技术规范所列标准。
有不一致时，按较高标准执行。
1.5 如果卖方没有以书面形式对本规范书条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。
如有异议，不管是多么微小，都必须清楚地表示在投标文件中的技术差异表中。
1.6 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
1.7 只有买方有权修改本规范书，卖方投标时无权修改本规范书原文，只用逐条响应。
若对本规范书的某条文有差异或不同之处，请单独注解指出。
1.8 卖方应具备所提供的热电偶热电阻应有在2×300MW机组上两年以上成功运行业绩以及工程安装指导和调试的资格和经验，不得选用没有实践经验的仪表和控制设备。
1.9 在签订合同之后，买方保留对本技术规范提出补充要求和修改的权力，卖方应承诺予以配合。
1.10 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。
1.11 本工程采用编码标识系统，卖方在中标后提供的技术资料（包括图纸）和设备标识必须有编码标识，编码标识应遵守买方应用约定，保证技术资料（包括图纸）和设备标识正确使用编码标识。
2.工程概况2.1 电厂概况xx电厂2×300MW煤矸石热电联产新建工程厂址位于厂区自然地形东部较高，西部较低，坡度约为8%，故厂区采用阶梯式布置，主厂房零米标高定为212m。
参考手册00809-0306-2654，修订版 BA2009 年 9 月热电阻和热电偶组件参考手册参考手册00809-0306-2654，修订版 BA2009 年 9 月热电阻和热电偶 电阻温度计和热电偶组件的安装建议注意操作产品前，请阅读本手册。
为了个人和系统安全以及实现最佳产品性能，请务必在安装、使用和维护本产品前透彻地理解手册内容。
有关更多详细信息，请联系当地的罗斯蒙特代表。
参考手册00809-0306-2654，修订版 BA2009 年 9 月热电阻和热电偶/rosemount 目录第 1简介如何使用本手册 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-1安全消息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-1第 2使用电阻温度计测量温度描述和测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-1结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-1连接方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3应用领域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4第 3使用热电偶测量温度描述和测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-1保护管的安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-3导线和连接件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-3应用领域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-3第 4外壳组件规则和说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-1应力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-1扭矩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-1外壳组件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-1陶瓷外壳安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-2变送器连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-2附录 A基本值的公差限值附录 B热电偶的公差限值参考手册00809-0306-2654，修订版 BA 热电阻和热电偶2009 年 9 月目录-2参考手册00809-0306-2654，修订版 BA2009 年 9 月热电阻和热电偶第1部分简介如何使用本手册. . . . . . . . . . . . . . . . . . . . . . .第 1-1 页安全消息. . . . . . . . . . . . . . . . . . . . . . . . . .第 1-1 页如何使用本手册本手册为使用罗斯蒙特 1075 系列提供安装、组态、故障排除和其他程序的信息。

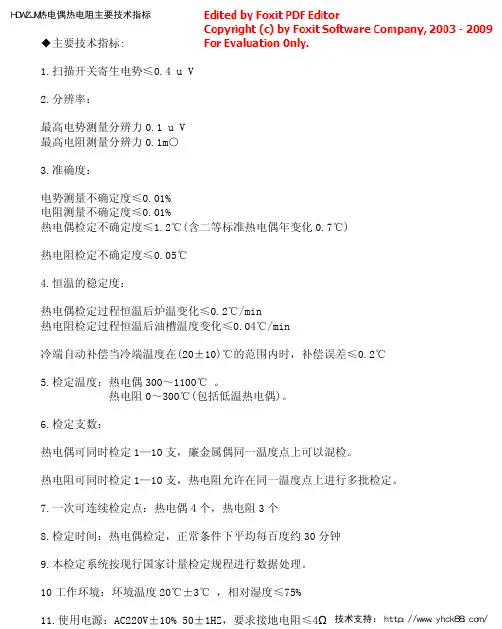

◆主要技术指标:
1.扫描开关寄生电势≤0.4 u
V
2.分辨率：
最高电势测量分辨力0.1 u V
最高电阻测量分辨力0.1m ○
3.准确度：
电势测量不确定度≤0.01%
电阻测量不确定度≤0.01%
热电偶检定不确定度≤1.2℃(含二等标准热电偶年变化0.7℃)
热电阻检定不确定度≤0.05℃
4.恒温的稳定度：
热电偶检定过程恒温后炉温变化≤0.2℃/min
热电阻检定过程恒温后油槽温度变化≤0.04℃/mi n
冷端自动补偿当冷端温度在(20±10)℃的范围内时，补偿误差≤0.2℃5.检定温度：热电偶300～1100℃ 。
热电阻0～300℃(包括低温热电偶)。
6.检定支数：
热电偶可同时检定1—10支，廉金属偶同一温度点上可以混检。
热电阻可同时检定1—10支，热电阻允许在同一温度点上进行多批检定。
7.一次可连续检定点：热电偶4个，热电阻3个
8.检定时间：热电偶检定，正常条件下平均每百度约30分钟
9.本检定系统按现行国家计量检定规程进行数据处理。
10工作环境：环境温度20℃±3℃ ，相对湿度≤75%
11.使用电源：AC220V±10%50±1HZ，要求接地电阻≤4ΩＨＤＷＺＪＭ热电偶热电阻主要技术指标
技术支持：ｈｔｔｐ：／／ｗｗｗ．ｙｈｃｋ８８．ｃｏｍ／
◆HD-WZJ-M型温度仪表全自动校验系统配置清单：。
xx电厂2×300MW煤矸石热电联产新建工程热电偶热电阻技术规范书附件1 技术规范1.总则1.1 本技术规范适用于xx电厂2×300MW煤矸石热电联产新建工程的热电偶热电阻招标，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 买方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。
1.3 卖方提供的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制。
所有文件、工程图纸及相互通讯，均应使用中文。
1.4 卖方执行本技术规范所列标准。
有不一致时，按较高标准执行。
1.5 如果卖方没有以书面形式对本规范书条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。
如有异议，不管是多么微小，都必须清楚地表示在投标文件中的技术差异表中。
1.6 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
1.7 只有买方有权修改本规范书，卖方投标时无权修改本规范书原文，只用逐条响应。
若对本规范书的某条文有差异或不同之处，请单独注解指出。
1.8 卖方应具备所提供的热电偶热电阻应有在2×300MW机组上两年以上成功运行业绩以及工程安装指导和调试的资格和经验，不得选用没有实践经验的仪表和控制设备。
1.9 在签订合同之后，买方保留对本技术规范提出补充要求和修改的权力，卖方应承诺予以配合。
1.10 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。
1.11 本工程采用编码标识系统，卖方在中标后提供的技术资料（包括图纸）和设备标识必须有编码标识，编码标识应遵守买方应用约定，保证技术资料（包括图纸）和设备标识正确使用编码标识。
2.工程概况2.1 电厂概况xx电厂2×300MW煤矸石热电联产新建工程厂址位于厂区自然地形东部较高，西部较低，坡度约为8%，故厂区采用阶梯式布置，主厂房零米标高定为212m。
热电偶和热电阻技术手册作者：天长市金德仪表有限公司网址：/热电偶测量温度时要求其冷端(测量端为热端，通过引线与测量电路连接的端称为冷端)的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。
若测量时，冷端的(环境)温度变化，将影响严重测量的准确性。
在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿。
热电偶的冷端补偿通常采用在冷端串联一个由热电阻构成的电桥。
电桥的三个桥臂为标准电阻，另外有一个桥臂由(铜)热电阻构成。
当冷端温度变化(比如升高)，热电偶产生的热电势也将变化(减小)，而此时串联电桥中的热电阻阻值也将变化并使电桥两端的电压也发生变化(升高)。
如果参数选择得好且接线正确，电桥产生的电压正好与热电势随温度变化而变化的量相等，整个热电偶测量回路的总输出电压(电势)正好真实反映了所测量的温度值。
这就是热电偶的冷端补偿原理。
热电阻热电阻是中低温区最常用的一种温度检测器。
它的主要特点是测量精度高，性能稳定。
其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。
1、热电阻测温原理及材料热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。
热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和锗等材料制造热电阻。
2、热电阻的类型1)普通型热电阻从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。
2)恺装热电阻恺装热电阻是由感温元件(电阻体)、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为(p2--cp8mm,最小可达cpmm。
与普通型热电阻相比，它有下列优点:①体积小，内部无空气隙，热惯性上，测量滞后小;②机械性能好、耐振，抗冲击;③能弯曲，便于安装④使用寿命长。
3)端面热电阻端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。
微型热电偶热电阻安全操作及保养规程1. 前言微型热电偶和热电阻是实验室常用的温度测量设备，广泛应用于各种实验室中。
由于温度范围不同，微型热电偶和热电阻在使用过程中需要注意一些安全操作和保养措施。
本文档将详细介绍微型热电偶和热电阻的安全操作以及保养规程。
2. 微型热电偶的安全操作规程微型热电偶常用于实验室中的小型设备的温度测量。
使用微型热电偶需要注意以下安全操作规程：2.1 确认测量温度范围在使用微型热电偶前需要了解测量温度范围，以免超出微型热电偶的使用范围造成烧坏或测量数据异常。
2.2 注意电压和电流微型热电偶使用电压和电流非常小，一般不会造成伤害。
但是，应注意避免使用错误的电压和电流，以免造成设备损坏或人身伤害。
2.3 防止触电在使用和操作微型热电偶时，应注意避免触电。
如接触到微型热电偶的电极，应及时断开电源，并将手洗净。
2.4 防潮微型热电偶常用于湿度较高的环境中，应注意防潮。
如在使用过程中发现微型热电偶潮湿，应及时干燥，以确保测量数据的准确性。
2.5 前后端子不要接反前后端子接反可能导致严重的电磁损坏。
在使用过程中应格外注意不要将前后端子接反。
2.6 注意计算误差微型热电偶的测量数据可能会受到外部因素（如电流、温度、环境）的影响，需要对测量数据进行计算和校准，以确保数据的准确性。
3. 热电阻的安全操作规程热电阻测量温度范围广，使用时需要注意以下安全操作规程：3.1 确认测量温度范围在使用热电阻前需要了解测量温度范围，以免超出热电阻的使用范围造成烧坏或测量数据异常。
3.2 注意电压和电流热电阻使用电压和电流较大，需要注意避免使用错误的电压和电流，以免造成设备损坏或人身伤害。
3.3 防止触电在使用和操作热电阻时，应注意避免触电。
如接触到热电阻的电极，应及时断开电源，并将手洗净。
3.4 防止过压热电阻的测量电压范围有限，过压可能导致设备损坏或测量数据异常。
3.5 清洁保养热电阻需要定期清洁和保养，以确保测量数据的准确性和设备的长期使用。
发电站热电偶热电阻安全操作及保养规程一、前言本文档为发电站热电偶和热电阻的安全操作及保养规程，旨在保护设备和工作人员的安全。
本规程适用于发电站内的所有热电偶和热电阻设备。
二、安全操作规程1. 热电偶安全操作规程1.在使用热电偶前，请检查连接端子和引线是否牢固可靠，避免线路接触不良等情况；2.处理热电偶时，应避免拧曲、戳刺热电偶，以免影响热电偶的使用寿命；3.热电偶存放时间过长时，请注意降低湿度，避免记号模糊，确认品名、规格、特性正确。
2. 热电阻安全操作规程1.热电阻的安装和使用须按设计要求进行，避免保护管的弯曲、刮伤等情况；2.热电阻的引线应妥善保护，防止被割裂，使用过程中请勿将热电阻置于高温的场合中，以免影响热电阻性能；3.如发现热电阻的温度值不准确，请及时检查热电阻。
3. 其他注意事项1.各种热电偶和热电阻的受热部位应保持清洁，在使用过程中应定期进行清洁保养；2.当热电偶或热电阻使用过程中发现温度值不稳定或连接处松动等问题，应立刻停止使用并及时进行维修；3.使用热电偶和热电阻时，应注意安全防护，禁止将手指插入热电偶和热电阻内部。
三、保养规程1. 热电偶保养规程1.定期检查热电偶的连接端子，防止线路接触不良；2.检查热电偶引线，防止引线被磨损或断裂；3.清洁热电偶的存放环境，保证热电偶不受腐蚀。
2. 热电阻保养规程1.定期清洁热电阻，清除积尘和油污；2.检查热电阻是否存在刮伤、曲折等情况；3.检查热电阻连接方式是否符合要求。
3. 维保记录对热电偶和热电阻的保养和维修情况应制定维护记录，包括热电偶和热电阻的维修时间、维修人员、维修项目、工作时间、操作过程等。
四、总结在发电站热电偶和热电阻的使用过程中，应严格按照本规程要求进行操作和保养管理，保障工作人员和设备的安全。
同时，建议每一次使用前进行检查，确保设备正常运行。
xx电厂2×300MW煤矸石热电联产新建工程热电偶热电阻技术规范书附件1 技术规范1.总则1.1 本技术规范适用于xx电厂2×300MW煤矸石热电联产新建工程的热电偶热电阻招标，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 买方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。
1.3 卖方提供的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制。
所有文件、工程图纸及相互通讯，均应使用中文。
1.4 卖方执行本技术规范所列标准。
有不一致时，按较高标准执行。
1.5 如果卖方没有以书面形式对本规范书条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。
如有异议，不管是多么微小，都必须清楚地表示在投标文件中的技术差异表中。
1.6 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
1.7 只有买方有权修改本规范书，卖方投标时无权修改本规范书原文，只用逐条响应。
若对本规范书的某条文有差异或不同之处，请单独注解指出。
1.8 卖方应具备所提供的热电偶热电阻应有在2×300MW机组上两年以上成功运行业绩以及工程安装指导和调试的资格和经验，不得选用没有实践经验的仪表和控制设备。
1.9 在签订合同之后，买方保留对本技术规范提出补充要求和修改的权力，卖方应承诺予以配合。
1.10 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。
1.11 本工程采用编码标识系统，卖方在中标后提供的技术资料（包括图纸）和设备标识必须有编码标识，编码标识应遵守买方应用约定，保证技术资料（包括图纸）和设备标识正确使用编码标识。
2.工程概况2.1 电厂概况xx电厂2×300MW煤矸石热电联产新建工程厂址位于厂区自然地形东部较高，西部较低，坡度约为8%，故厂区采用阶梯式布置，主厂房零米标高定为212m。
HG热电偶、热电阻的检定6.10版说明书目录1概述 12 主要性能特点 13 主要技术指标 24 系统的硬件配置 25 系统的软件配置 56 系统工作原理 67 系统连接 68 热电偶的检定89 热电偶检定系统认证1810 热电阻的检定2311 热电阻检定系统的认证3512 维护及保养3913 有关问题的说明3914 附录（数表设置）4011 概述HG2000-RZJ型6.0版热工全自动检定系统是我厂在新世纪伊始开发研制出的全新的第四代热工自动检定产品之一。
它是在Windows 环境下，完全使用Windows环境下的语言开发出的新一代产品，系统是以高档微机为核心，配以高精度进口数字万用表，以及低电势扫描开关，功率调节器等构成的测控系统。
操作者可在中文Ｗin95/Ｗin98/WinMe操作系统下方便地用鼠标进行全过程的操作，微机系统实时显示检定炉（或油槽、水槽等）的控温曲线、温度及检定时间等参数。
系统完全按照现行国家计量检定规程进行数据处理，并能打印各种记录表格、检定证书，还可保留原始记录以备将来查阅。
系统完全实现了热电偶和热电阻检定过程的全部自动化，即：自动控温、自动检定、自动数据处理、自动打印检定结果。
使操作者的劳动强度大大降低，并提高了检定的工作质量。
本装置还提供了该系统的认证程序以及数据文件管理程序，为操作者对系统的认证和检定结果的归档、检索和查询提供了方便。
2 主要性能特点2.1 先进的操作方式使用Windows软件编程，完全在Win95/Ｗin98/WinMe操作平台下运行。
完全符合Windows环境的操作习惯，视窗界面，下拉式菜单，使用鼠标选择输入参数和进行过程操作，功能强大，使用方便、灵活、快捷。
2.2 自动化程度高检定过程连续自动控温、自动检定、自动进行数据处理，自动打印各种检定记录和检定证书。
2.3 高精度，高分辨率选用先进的六位半高精度进口数表。
准确度达0.005%，分辩力0.1μV；0.1mΩ。
热电阻/热电偶检查1、作业目的：确认热电阻/热电偶工作是否正常。
2、作业要求：热电阻/热电偶安装位置特殊，大部分处于露天位置，接线盒易进水，端子易氧化，对处于高温、悬空位置的热电偶/热电阻，关键是要做好安全作业防护。
而对炉膛中、下部热偶应在炉子检修全部完成后再安装，避免损坏。
3、作业内容：检查现场热电阻/热电偶有无故障、接线盒及端子是否完好、套管磨损程度，确定更换套管周期。
4、作业准备和危害识别：4.1联系工艺，开相应工作票，调节回路要求工艺改手动，联锁回路还应办理临时联锁摘除工作票。
4.2带好适合的扳手、螺丝刀、万用表等工具及照明器具。
4.3高空作业需系安全带、搭脚手架等。
4.4高温作业，特别要防止高温烫伤5、作业方法：5.1检查外观5.1.1观察测温元件安装的场合是否震动大、防爆挠性管是否连接紧固及受周边高温辐射。
连接松动会导致接线盒进水、高温会导致导线损坏。
5.1.2检查套管磨损程度，不能满足运行周期要求的，应进行更换。
5.1.3在检查或更换完套管，回装后，在工艺设备试压时，仪表应及时跟踪，用肥皂水测试所有更换过的套管接头，应无气泡产生，如有则表明有泄漏，应及时紧固。
5.2打开热电阻/热电偶接线盒5.2.1观察套管内部是否有进水现象，若有进水现象，热电阻其指示通常会低于测量值或恒定在100℃左右。
观察接线处是否有氧化或接触不好现象。
5.2.2查看测温元件是否在套管中有松动现象，及时将测温元件调整到与套管紧密接触位置，避免测量误差。
5.3检查热电阻5.3.1 脱开热电阻/ABC接线，用数字万用表200Ω档测AB和AC阻值应完全一致。
AB的阻值—BC的阻值应为实际温度所对应的阻值，估计该阻值所对应的温度（Pt100，0℃对应的阻值是100Ω，100℃对应的阻值是138.5Ω，粗略可按0.385Ω/℃估算）。
5.3.2 用20MΩ档分别测A、B、C对外壳电阻应大于5MΩ。
5.3.3 必要时可抽出电阻体内芯，观察外观。
炉顶热电偶热电阻安全操作及保养规程炉顶热电偶和热电阻是测量高温炉膛内温度的最常用方法之一，拥有广泛的应用。
它们分别基于热电效应、热敏效应等原理来工作，而在操作和保养过程中都需要注意安全、正确性及合理性。
下面将详细介绍炉顶热电偶和热电阻的使用规程，从而保障设备的健康稳定运行。
1. 什么是炉顶热电偶和热电阻1.1 炉顶热电偶炉顶热电偶是用于炉膛高温测量的热电偶，通常用后镀层和钢制管保护。
它以材料间的热电势差来实现测量目的。
常用的类型有K型、S 型、R型等，适用于不同的测量要求。
1.2 热电阻热电阻是用于测量温度，其特点是使用温度感知器作为元件。
电阻值与温度呈线性变化，通常用于测量电阻材料电阻温度系数α很小的高温度范围。
常见的热电阻材料有铂，常用型号有PT100、PT200、PT500、PT1000等。
2. 炉顶热电偶使用注意事项炉顶热电偶应注意以下事项：2.1 安装注意事项1.安装前必须检查热电偶的线路是否正常，擦拭热电偶和接线头灰尘和杂质；2.严禁在高温状态下安装或检修热电偶；3.热电偶需要确保与钢管壁面的紧密贴合；4.热电偶应与接线盒连接好并接好地线。
2.2 操作时应注意的事项1.轻拿轻放热电偶，严禁在拔插时使用暴力，以免损坏热电偶；2.热电偶的测量温度范围应与工作温度范围匹配，否则将热电偶电路损坏；3.热电偶需要定期检查、校准或更换。
2.3 保养注意事项1.热电偶与设备炉膛内壁之间应保持足够的间距，防止因与炉膛壁紧密接触而引起的偏差测量；2.避免使用过多的保护管，以免影响热电偶与炉膛之间的热平衡，影响测量的准确性。
3. 热电阻使用注意事项热电阻应注意以下事项：3.1 安装注意事项1.热电阻安装前必须检查线路是否正常，擦拭热电阻和接线头灰尘和杂质；2.避免热电阻与其他设备或电缆产生干扰；3.热电阻测量范围应与工作温度范围匹配，否则将热电阻电路损坏。
3.2 操作时应注意的事项1.电阻值与温度成线性变化关系，应对线性部分进行读数。
热电阻、温变、温度远传监测仪技术要求供货范围热电阻：2支（WZP-430 1Cr18Ni9Ti L=650 l=500）0~200℃温度变送器：2台温度远传仪XTRM-22, 输出：4~20mA：5台XTRM-32, 输出：4~20mA：1台XTRM-42, 输出：4~20mA：3台技术参数1 温度变送器：a．信号： 24VDC， 4～20mA二线制信号；b．温度变送器测量精度：0.1%；c．温度变送器防护等级：IP68；d．环境温度范围：-40℃~80℃e．由供货方按用户指定量程免费校验，并提供相应的校验证书。
f. 温度变送器采用分体结构（即变送器与热电偶等传感器之间采用电缆连接）。
g.温度变送器含安装的外壳及附件。
h.手操器可调节雷达料位计、温度变送器、压力（差压）变送器、还可通用于Hart协议的所有品牌的调节（如E+H、西门子）等。
2 热电阻：a．测温装置基本技术参数：高温含尘气体；b.测量温度：100~1300℃；c.联接方式：活动法兰联接；d.接线盒方式：采用防水式接线盒；e.输出信号：4~20mA，24VDC电源，二线制；f.温度≤500℃采用Pt100铂热电阻，总体精度≤0.3%,保护管1Cr18Ni9Ti Φ20。
1/23 多回路温度远传监视仪测量范围:0~150℃1.传感器类型:Pt1002.基本精度:0.5极3.显示精度:LED显示,0.5级4.输出:4~20mA5.线性误差:<0.1%6.抗射频干扰:>10V/m (80MHz~1000MHz)7.响应时间:5ms8.引线电阻规定:0.35Ω9.电源电压:14~36VDC10.环境温度:-25~75℃11. 温度漂移:<0.025% FS/1 ℃12. 防护等级: IP66(铝合金外壳)2。
轴承热电偶热电阻安全操作及保养规程一、前言轴承是机械设备中不可或缺的一部分，负责支撑转子和传递负载。
而轴承的鉴别、安装、调整、维护和更换，直接关系到设备的可靠性、寿命和安全运行。
为了保证轴承在工作过程中的稳定性和可靠性，对轴承进行热电阻和热电偶的安全操作和保养规范非常重要。
二、热电偶（一）热电偶的概念热电偶是一种用于测量物体温度的装置。
其原理基于热电效应：当两种不同的金属连接在一起形成闭环时，两种金属之间存在温差，从而产生电动势 (EMF)。
根据此原理，利用热电偶可以测量物体的温度。
（二）热电偶在轴承中的应用在轴承中，热电偶被安装在轴承的内外圈上，用于检测轴承和油脂的温度。
轴承正常工作时，由于摩擦和振动，轴承会产生热量，因此热电偶可以帮助检测轴承是否正常工作。
同时，热电偶还可以帮助检测轴承周围的温度变化。
（三）热电偶的安装与保养正确安装和保养热电偶对于轴承的稳定性和可靠性至关重要，以下是热电偶的安装和保养方式：•安装热电偶前，必须清理轴承表面，确保表面光洁度达到标准要求。
•热电偶必须紧贴轴承表面，保证热导率良好。
•热电偶的接线必须牢固可靠，封装必须完好。
•在使用热电偶时，应按照厂家规定的要求使用。
•定期维护、检查和更换热电偶，确保热电偶的正常使用。
三、热电阻（一）热电阻的概念热电阻是一种用于测量温度的装置，其原理基于材料的温度对电阻值的影响。
材料温度升高时，电阻值会随之上升。
（二）热电阻在轴承中的应用在轴承中，热电阻通常被安装在轴承壳体中，直接浸泡在润滑油中，用于实时测量润滑油的温度。
（三）热电阻的安装与保养正确安装和保养热电阻对于轴承的稳定性和可靠性非常重要，以下是热电阻的安装和保养方式：•安装热电阻前，必须清理轴承表面和热电阻外壳，确保表面光洁度良好，避免污物进入。
•热电阻安装之前，必须使用万用表测量热电阻的阻值。
•安装热电阻时，要确保热电阻与轴承表面紧密接触，以保证热量能够准确传递。
•在工作过程中，要注意检查热电阻的电导性能，确保热电阻正常工作。
xx电厂2×300MW煤矸石热电联产新建工程热电偶热电阻技术规范书附件1 技术规范1.总则1.1 本技术规范适用于xx电厂2×300MW煤矸石热电联产新建工程的热电偶热电阻招标，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 买方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。
1.3 卖方提供的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制。
所有文件、工程图纸及相互通讯，均应使用中文。
1.4 卖方执行本技术规范所列标准。
有不一致时，按较高标准执行。
1.5 如果卖方没有以书面形式对本规范书条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。
如有异议，不管是多么微小，都必须清楚地表示在投标文件中的技术差异表中。
1.6 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
1.7 只有买方有权修改本规范书，卖方投标时无权修改本规范书原文，只用逐条响应。
若对本规范书的某条文有差异或不同之处，请单独注解指出。
1.8 卖方应具备所提供的热电偶热电阻应有在2×300MW机组上两年以上成功运行业绩以及工程安装指导和调试的资格和经验，不得选用没有实践经验的仪表和控制设备。
1.9 在签订合同之后，买方保留对本技术规范提出补充要求和修改的权力，卖方应承诺予以配合。
1.10 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。
1.11 本工程采用编码标识系统，卖方在中标后提供的技术资料（包括图纸）和设备标识必须有编码标识，编码标识应遵守买方应用约定，保证技术资料（包括图纸）和设备标识正确使用编码标识。
2.工程概况2.1 电厂概况xx电厂2×300MW煤矸石热电联产新建工程厂址位于厂区自然地形东部较高，西部较低，坡度约为8%，故厂区采用阶梯式布置，主厂房零米标高定为212m。
本项目装机方案为： 2台C270/N300-16.7/537/537型亚临界中间再热汽轮发电机组配2台1025/17.5型国产亚临界循环流化床锅炉。
2.2 主设备型号及容量2.2.1 锅炉：哈尔滨锅炉厂自主开发生产生产的亚临界循环流化床、中间再热自然循环汽包炉。
2.2.2 汽轮机：C250/N300-16.7/537/537型单轴、双缸、双排汽、抽凝式供热汽轮机，由哈尔滨汽轮机厂有限责任公司制造。
2.2.3 发电机：QFSN－300－2型水、氢、氢式发电机，由哈尔滨电机厂有限责任公司制造。
2.3 电厂永久性服务设施2.3.1闭式循环冷却水系统的最高温度为38℃，闭式冷却水补充水源为除盐水。
2.3.2开式循环冷却水及工业水均采用二次循环冷却，冷却设备为自然通风冷却塔。
开式循环冷却水系统的最高温度为33℃.2.3.2 厂用和仪表用压缩空气系统供气压力为0.45～0.8MPa，最高温度为50℃。
2.3.3 电源：交流电源供电电压：6KV、380V〔三相三线〕、220V直流电源供电电压：110V〔控制〕3. 设计和运行条件热电偶、热电阻安装位置：室内，使用环境温度：0～40℃。
4. 技术条件4.1技术要求4.1.1卖方所供热电偶/热电阻应具有国家级产品制造许可证。
热电阻/热电偶必须是专门针对电站设计的，使用安全、可靠，满足电厂使用条件的要求，热电阻/热电偶组件应包括：热敏元件、保护管、热电阻/热电偶接线端子、接线盒、绝缘套管、接管座，热电阻/热电偶应按ANSI MC96.1的要求设计。
4.1.2热电偶/热电阻整体钻孔保护管全部采用深盲孔加工技术。
4.1.3热电偶的热敏元件为镍铬镍硅合金（K型）专用导线，其绝缘层是高纯度、高温绝缘性能良好的电熔氧化镁粉，用1Cr18Ni9Ti不锈钢套管保护，采用冷拉拔循环工序制成铠装元件，并封焊工作端及密封尾端。
热电偶为绝缘式，热电偶导线用颜色标识。
4.1.4热电阻的热敏元件为用印刷集成电路制成的微型铂元件，0℃的标定值为100 。
其绝缘层是高纯度、高温绝缘性能良好的电熔氧化镁粉，用1Cr18Ni9Ti不锈钢套管保护，采用冷拉拔循环工序制成状如粗铅丝的铠装材料，并封焊工作端及密封尾端。
应与保护套管绝缘，热电阻热敏元件的接线方式为三线制。
热敏元件应置于距顶尖部不超过25mm的距离内。
4.1.5热电偶/热电阻接线盒由出线接头、高频瓷板、弹簧装置、旋式垫片等组成。
接线盒材质为铝合金，并按照国际标准给予颜色，以便区分分度号。
接线盒为防水式，防护等级为IP65。
出线接头具有防震能力，端子应标明极性，端子排应能容纳2.5mm2延长线。
4.1.6精度要求：热电偶精确度符合下列最小误差极限：●在0℃～316℃温度范围内：±1.5℃；●在316℃～871℃温度范围内：±0.4%t；●在871℃～1260℃温度范围内：±0.75%t；热电阻精度应符合下列最小误差值：±0.15+0.002|t|（在－200～＋500℃量程之内）。
注：t为实际测量的温度值。
卖方应提交热电阻/热电偶的校验记录及产品出厂检验合格证，以证明上述精度要求值。
每个热电阻/热电偶每年所需要的校验次数不应超过一次，并保持上述性能指标。
4.1.7电站专用热电偶/热电阻带弹性压紧装置，减少热元件热响应时间，τ0.5<30S。
4.1.8热电偶/热电阻测温元件均采用铠装元件，铠装元件直径统一采用Φ6、双支（除特殊要求外），双只测温元件均应分列绝缘。
4.1.9对于长度超过1米的热电偶，其常温绝缘电阻值与其长度的乘积应不小于100M Ω·m，对于长度不超过1米热电偶，其常温绝缘电阻值应不小于100MΩ，热电阻的常温绝缘电阻应不小于100 MΩ。
4.1.10热电偶绝缘电阻的试验电压为500±50VDC，热电阻的绝缘试验电压为10～100VDC任意值。
4.1.11热电偶/热电阻保护管应能承受公称压力1.5倍的耐压试验，测温元件的探伤报告和材质分析报告应随产品提交买方。
4.1.12热电偶/热电阻应外表光洁美观，无裂痕、无毛刺、无麻点、无绝缘下降等。
4.1.13高温高压热电偶、热电阻保护套管材质完全能达到买方要求，且根据测量点温度、压力参数设计形式及浸没长度，每支高温高压套管为锻打件，采用一体化深盲孔技术加工，并做材质分析及探伤检测，并出相应的报告。
测温元件与保护套管接触紧密。
卖方在投标文件中应详细说明每种保护套管的壁厚，并提供保护套管剖面图。
4.1.14壁温热电偶引线采用耐高温聚四氟补偿导线，镀锡屏蔽编织，安装方式为带焊接块式。
壁温热电偶均配供壁温集热块（导热板），壁温集热块（导热板）符合现场的实际需要，便于热电偶的反复安装与拆卸，且传热速度快、紧固耐用。
4.1.15接管座：四大管道处热电阻/热电偶接管座的材质与管道材质相同，其余接管座采用1Cr18Ni9Ti材质，卖方应提供全部热电阻/热电偶接管座，接管座高度50mm。
4.1.16所有热电偶/热电阻必须达到在施工现场安装前不需解体检查就可安装的要求，如因质量原因需要在施工现场解体检修，卖方应承担一切费用。
4.1.17每种型号热电偶/热电阻提供10%的备用量作为备件，不足一支按一支提供。
4.1.18附图《热电偶热电阻清册》为初步清册，由于目前施工图设计尚未完成，不确定因素还有许多，都会导致设计变更，对于因此引起的热电偶热电阻数量、参数、接口尺寸等的变动，一旦买方提出，卖方需在执行合同时根据实际发生进行增加、减少或免费更改。
卖方中标后须与设计院积极配合，以便最终确定热电偶热电阻数量、规格、参数等技术要求。
4.1.19卖方应参加买方的四大管道技术联络会，解决安装接口问题，并及时提供相关的技术资料。
4.1.20卖方随投标文件提供两套产品选型样本及说明书。
4.2安装调试要求卖方有责任根据电厂实际，对所供热电偶/热电阻的规格、型号、配置、安装接口等进行逐一落实，并根据具体情况对不恰当之处提出修改意见。
如现场安装，调试过程中发现仍有问题，应无条件配合进行修改以及设备的调换。
卖方在产品安装调试期间，应派合格的服务人员到现场进行技术服务。
5. 质量保证5.1 设计制造标准热电偶/热电阻的设计、制造所遵循标准应遵守以下原则：美国防火协会（NFP）ANSI/NFPA70 国家电气规范美国科学仪器制造协会（SAMA）SAMA PMS 22.1 仪表和控制系统的功能图表示法SAMA PMC 31.1 过程测量和控制仪表试验和评估的一般方法SAMA PMC 33.1 过程控制仪表的电磁感应特性美国电气制造商学会（NEMA）ANSI/NEMA ICS4 工业控制设备和系统的端子排ANSI/NEMA ICS6 工业控制设备和系统外壳保险商学会（UL）UL 44 橡胶线、缆的安全标准JB/T9238-1999 工业热电偶技术条件及分度表GB/T18404-2001 铠装热电偶元件JB5518 工业热电偶与热电阻隔爆技术条件工业热电偶：IEC584热电偶第1部分：分度表GB/T16839.1热电偶第1部分：允差GB/T16839.2工业铂热电阻技术条件及分度表：JB/T8622-1997热电阻：IEC751卖方可提出其他相当的替代标准，但需经买方确认。
如果本规范书与上述规程、规范和标准有矛盾之处，卖方应及时通知买方进行书面解决。
5.2 质量保证5.2.1卖方在投标文件中应对本企业执行的质量保证体系进行简要的介绍，对质量的保证措施进行必要的说明。
5.2.2卖方应在本合同生效后3个月内，向买方提供与本合同设备有关的监造、检验、性能验收试验标准。
5.2.3根据本合同文件，卖方应采取措施确保设备质量，产品交货前，应对设备进行必要的检查与试验，以保证整个设计和制造符合规程要求。
5.2.4卖方有责任将检查和试验资料按规定完整、及时提交给买方；对重要的检查与试验项目，应邀请买方派代表参加。
6. 设备包装和运输6.1设备应按装箱单分类包装，采用包装箱封闭包装，包装箱外应有明显文字标记，并应符合包装储运图示标志。
6.2所有设备包装前应有防护措施，以防止在运输过程中和保管期间发生受潮、生锈、腐蚀及振动损坏，防止杂物等进入零部件内。
6.3 凡是电子、电器和仪表设备必须严格包装，以确保在运输过程中和保管期间的安全，不发生损坏，并防止设备受潮和浸水。
6.4 包装应能承受大批量搬运和装卸及长距离空、陆运输，保证设备安全抵达现场而无损坏或腐蚀。
6.5 所有设备的包装应便于装卸、转运和现场安装。
附件2 供货范围1.一般要求1.1 本附件规定了合同设备的供货范围，卖方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合技术规范书的要求。
