电机电磁场的仿真分析

电动机的电磁场仿真与优化设计电动机是一种将电能转换为机械能的装置，广泛应用于各个领域。

为了提高电动机的性能和效率，电磁场仿真与优化设计成为一个重要的研究方向。

本文将对电动机的电磁场仿真与优化设计进行探讨和分析。

一、电磁场仿真的重要性电磁场仿真是通过计算机模拟电动机内部的电磁场分布，以便了解电磁场的特性和性能。

通过电磁场仿真，可以准确地计算电动机的电磁参数，如电感、磁场强度和磁通量等，并通过分析这些参数来评估电动机的性能。

电磁场仿真还可以帮助设计者发现电动机设计中存在的问题，优化设计并提高电动机的效率和性能。

二、电磁场仿真的方法1. 有限元法有限元法是目前最常用的电磁场仿真方法之一。

它将电动机内部的电磁场分割成很多小的有限元，然后通过求解电磁场的方程组来计算每个有限元的电磁参数。

有限元法可以较准确地模拟电动机内部的电磁场分布，但是由于计算量大，对计算机性能要求较高。

2. 有限差分法有限差分法是另一种常用的电磁场仿真方法。

它将电动机内部的电磁场分成离散的网格点，并使用差分算法来近似计算每个网格点的电磁参数。

有限差分法计算简单，但是对网格的划分要求较高，且精度相对较低。

3. 有限体积法有限体积法是一种综合利用有限元法和有限差分法的电磁场仿真方法。

它将电磁场分割成不规则的体积单元，并利用有限差分法在每个体积单元中近似计算电磁参数。

有限体积法在计算精度和计算效率上都有一定的优势。

三、优化设计的方法电磁场仿真可以为电动机的优化设计提供重要的参考。

通过改变电动机的结构参数、材料参数和槽形参数等，可以对电动机的性能进行优化设计。

1. 结构参数优化结构参数包括电动机的大小、轴心偏移、线圈匝数等。

通过电磁场仿真，可以评估不同结构参数对电机性能的影响，并选择最优的结构参数，以提高电机的效率和性能。

2. 材料参数优化材料参数包括导电材料的电导率、磁性材料的磁导率等。

通过电磁场仿真，可以评估不同材料参数对电机性能的影响，并选择具有良好电磁性能的材料，以提高电机的效率和性能。

机械工程中电机电磁场的仿真和优化分析机械工程中，电机电磁场的仿真和优化分析是一个关键的研究领域。

电机是机械工程中最常见的设备之一，其性能优化对于提高机械设备的效率和可靠性具有重要意义。

本文将从电机电磁场仿真的意义和方法、优化分析的重要性以及相关技术的发展等方面进行探讨。

电机电磁场仿真是通过计算机软件模拟电机内部的电磁场分布以及相互作用的过程。

这种仿真方法可以在设计阶段提前预测和评估电机的性能，从而避免在实际制造过程中出现一些不可预料的问题。

例如，通过仿真可以分析电机的磁感应强度分布、电磁力大小和分布、温升等关键指标，为电机的设计提供理论依据。

同时，仿真还可以通过对不同电机结构的比较分析，优化电机的设计参数，提高电机的效率和工作性能。

电机电磁场仿真的方法多种多样，常用的方法有有限元分析（FEA）、边界元法（BEM）、有限差分法（FDM）等。

而选择合适的仿真方法取决于电机的几何形状、材料特性以及所关注的仿真指标。

例如，对于较复杂的电机结构和多种材料的组合，有限元分析是一种较为常用的仿真方法。

而对于小型电机的仿真，边界元法可能更为适用。

此外，还可以根据具体需要，将不同的仿真方法进行组合，以获得更准确的仿真结果。

优化分析是指通过对电机结构和参数进行调整，以使其性能指标满足设计要求，并达到最佳工作状态的过程。

电机的优化分析通常包括多个方面的考虑，如电机的效率、扭矩输出、噪音与振动等。

这些因素之间存在着相互制约和权衡的关系，因此需要综合考虑才能得到最佳的优化方案。

近年来，随着计算机技术和仿真软件的不断发展，电机电磁场仿真和优化分析的研究也取得了显著的进展。

一方面，计算机的计算能力得到了大幅提升，能够更快速、精确地进行仿真计算。

另一方面，仿真软件也越来越智能化，支持更多特性的模拟和分析。

例如，一些软件可以自动捕捉复杂电机结构的几何形状，并提供材料特性的数据库，大大简化了仿真的操作。

此外，还有一些软件提供了更为高级的功能，如多物理场的耦合仿真、优化算法的集成等，可以满足更为复杂的仿真和优化需求。

电机设计中的电磁场分析与仿真研究近年来，电机在工业生产中的应用日益广泛，其设计和优化已成为科学家和工程师们关注的焦点。

在电机设计中，电磁场分析与仿真研究起着至关重要的作用。

本文将探讨电机设计中电磁场分析与仿真研究的关键问题，并介绍一些常用的分析和仿真工具。

一、电磁场分析的基本原理电机作为将电能转化为机械能的装置，其工作原理可以简单概括为通过电流在导线中产生磁场，而磁场与导线中的电流相互作用，进而产生力和转矩。

因此，电磁场分析是电机设计中的核心问题之一。

在电磁场分析中，最基本的原理就是麦克斯韦方程组，它描述了电磁场的变化规律。

其中，麦克斯韦方程组包括了电场的高斯定律、电场的法拉第定律、磁场的高斯定律和磁场的安培定律。

通过麦克斯韦方程组，可以建立电磁场的数学模型，进而对电机的工作原理进行分析和仿真研究。

二、电磁场分析与仿真工具在电磁场分析与仿真研究中，有一些常用的软件工具可以帮助工程师们进行分析和优化设计。

下面介绍几种常见的工具。

1. 有限元分析软件有限元分析是一种常用的数值计算方法，通过将要研究的问题划分为一系列小区域，建立微分方程模型并进行数值求解，得到问题的近似解。

在电机设计中，有限元分析软件可以用于模拟电机内部的电磁场分布、磁通密度等参数。

例如，ANSYS、COMSOL Multiphysics等软件在电磁场分析与仿真研究中被广泛使用。

2. 磁场有限元软件磁场有限元软件是一种专门用于磁场分析的工具，它可以进行三维磁场分析和电磁场的频率响应分析。

在电机设计中，磁场有限元软件可以用于计算并优化磁场的分布，提高电机的效率和性能。

常见的磁场有限元软件有FEMM和Opera等。

3. 电子磁场分析软件电子磁场分析软件主要用于分析电子元件中的电磁场分布和特性，如电感、变压器等。

在电机设计中，电子磁场分析软件可以用于分析电机中的各种电子元器件，提高电机的效率和稳定性。

常见的电子磁场分析软件有Maxwell和Flux等。

电磁场数值分析与计算仿真大作业题目：无刷直流电机空载瞬态磁场分析姓名：学号：完成时间： 2019年11月01日目录1问题描述 (1)1.1仿真模型参数 (1)2仿真软件简介 (1)3模型建立 (2)3.1 创建项目 (2)3.2 绘制电机几何模型 (3)3.3 绘制电机定子槽几何模型 (4)3.4 创建电机定子冲片模型 (5)3.5 创建导线模型 (6)3.6 创建永磁体模型 (7)3.7 创建转子轭模型 (8)3.8 旋转部分设定 (9)4材料属性 (11)4.1 材料指定 (11)4.2 新材料添加 (14)5网格剖分 (16)6激励加载 (17)7边界条件处理 (22)8求解器选择 (24)9仿真结果 (27)10仿真结果讨论 (38)1问题描述无刷直流电机由电机主体和驱动器构成，是一种典型的机电一体化产品。

无刷直流电机是采用半导体开关器件来实现电子换向的，即用电子开关器件代替传统的接触式换向器和电刷。

它具有可靠性高、无换向火花机械噪声低等优点，广泛应用于高档录音座、录像机、电子仪器及自动化办公设备中。

本例使用Maxwell 16.0版本的电磁仿真软件来对无刷电机进行空载瞬态磁场分析。

1.1仿真模型参数表1 两相无刷直流电机参数表模型参数额定功率0.55kw额定直流工作电压220v极数 4定子槽数24额定转速3000rpm轴向长度100mm定子外径110mm定子内径70mm定子槽口宽度2mm定子槽底宽度15mm定子槽深35mm绕组导线直径8mm转子轭半径55mm2仿真软件简介Maxwell 16.0是一款由Ansys公司推出的电磁场仿真设计软件，主要适用于各类机电和电气设备的仿真操作，软件拥有直观化的用户界面和强大、高效的仿真功能，可以将各类复杂的设计和分析变得更加简单化，Maxwell 16.0可以广泛地应用于汽车、致动器、变压器、传感器和线圈等设计领域。

图1.1 Maxwell 16.03模型建立3.1 创建项目启动Maxwell 16.0并建立新的项目文件。

ANSYS电力设备低频电磁场仿真分析处理方案目录一、电力设备仿真分析（CAE）的必要性 (3)二、ANSYS低频电磁场仿真分析论证 (4)2.1 ANSYS Emag软件简介 (4)2.2 ANSYS Emag在电力系统中的应用 (5)2.2.1 电场分析 (5)2.2.2 磁场分析 (6)2.2.3 耦合场分析 (7)2.3 ANSYS Emag应用案例 (7)2.3.1 电场分析 (7)2.3.1.1 电场分析应用案例——屏蔽电极电场结构优化设计 (8)2.3.1.2 电场分析应用案例——电流互感器远场边界计算 (9)2.3.2 磁场分析 (10)2.3.2.1 磁场分析应用案例——空心电流互感器磁场分析 (11)2.3.2.2 磁场分析应用案例——电流互感器输出特性计算 (11)2.3.3 电磁场-热耦合分析 (12)一、电力设备仿真分析（CAE）旳必要性伴随超高压特高压电网旳相继投运, 电力系统旳安全性以及电网旳稳定性成为电网运行中关键原因之一。

更高旳电压等级、更严格旳运行指标对大容量、高性能输配电设备提出了更高旳规定。

目前, 计算机辅助设计（CAD）技术早已在电力设备制造中成熟运用, 然而, 对产品性能进行前期计算机仿真分析（CAE）技术尚未能广泛应用。

伴随电压等级以及性能规定旳提高, 样品试验旳试验成本、试验耗时以及试验困难度（如大电流、高电压）等老式旳产品性能验证方式都对设计成功率规定更高, 老式旳反复试验指导设计旳方式已经不可行, 因此, 计算机辅助分析（CAE）旳重要性到达了空前旳高度, 计算机硬件以及软件技术旳飞速发展也使得CAE成功应用于大规模工程问题成为现实。

电力设备旳重要特性可分为电气、机械、温升以及化学等特性, 这些特性互相作用, 是一种集电、磁、构造、热、流体等于一体旳综合旳复杂旳过程。

ANSYS 企业开发提供旳系列仿真分析软件包括电磁、构造、热以及流体旳仿真分析模块, 可以很好旳应用于电力设备旳各方面性能仿真分析；其优越旳多物理场耦合功能可以分析电力设备旳整体综合性能；其优化功能可认为电力设备小型化、性能优化提供最优方案。

电机设计中的电磁场仿真与性能分析摘要：电机的启动特性对于确保电机的可靠启动、减少对电力系统的冲击、提高生产效率等方面都至关重要。

设计良好的电机启动特性需要合理控制起动电流，尽量缩短启动时间，并选择适合的启动方式。

这样能够确保电机可靠运行并达到额定工作状态。

为进一步探究电机的电磁特性，使汽车获得更高的输出转矩，对电机进行三维建模。

本文结合电机设计中的电磁场仿真与性能进行分析，并提出一些个人观点，以供参考。

关键词：电机;电磁场仿真;性能1电机设计中的电磁场仿真在电机设计中，电磁场仿真是一种重要的工具，用于预测和分析电机中的电磁现象。

它可以帮助工程师更好地理解电机的工作原理、优化电机设计以及进行性能评估。

电磁场仿真是通过使用计算机模拟数值方法来解决电磁场问题的过程。

它基于麦克斯韦方程组和其他相关物理方程，利用数值方法（如有限元方法、有限差分方法等）来离散化问题并求解。

通过电磁场仿真，可以预测电机中的磁场分布情况。

这对于电机设计来说非常重要，因为它可以帮助工程师确定磁场的强度、方向和分布，从而选择适当的磁性材料和优化设计以获得所需的性能。

电机中的磁路是电流在铁心中的路径。

通过电磁场仿真，可以分析磁路中的磁通分布、磁阻、饱和效应等。

这有助于评估电机的磁路特性，并确定可能的损耗和效率改进方法。

电磁场仿真可以用于计算电机中的功率损耗，包括铜损耗和铁损耗。

这可以帮助工程师评估电机的热效应，并优化设计以提高能效。

电磁场仿真可以模拟电机在不同负载情况下的动态响应。

1.1空载状态仿真分析永磁同步轮毂电机的空载状态指的是电机在没有负载设备的情况下运转。

电机的空载电磁场是在电动机定子没有电流的情况下，在永磁铁附近产生磁回路。

因此，在本节分析中需要将定子电流设定为0A。

在分析电机性能时，气隙磁场密度是一个必不可少的因素。

通过数值模拟，得出空载条件下气隙的径向和切向磁密的波形如图所示。

由图可知，空载时径向磁通密度峰值为0.6003T，切向磁通密度为0.1684T。

机电系统的电磁仿真与分析引言:机电系统是由机械和电气部件相结合的系统，广泛应用于各个领域。

而电磁场作为机电系统中重要的物理现象之一，对其性能和安全具有重要影响。

因此，电磁仿真与分析成为机电系统设计和优化的关键环节。

本文将讨论机电系统的电磁仿真与分析的方法和应用。

I. 电磁场理论在机电系统中，电磁场的理论是电磁仿真与分析的基础。

电磁场的行为由麦克斯韦方程组描述，包括麦克斯韦-安培定律、麦克斯韦-法拉第定律和麦克斯韦-高斯定律。

通过这些方程组，可以求解出电磁场的分布和强度。

然而，由于机电系统的复杂性，通常需要借助电磁场仿真软件来进行精确求解。

II. 电磁场仿真软件电磁场仿真软件是机电系统电磁分析的重要工具。

这些软件通过数值解法，如有限元法、有限差分法和边界元法，模拟电磁场在机电系统中的分布和行为。

常用的电磁场仿真软件包括ANSYS、COMSOL和CST等。

在仿真过程中，需要按照实际情况设定模型的几何形状、物性参数和边界条件等。

III. 电磁场仿真与优化设计通过电磁场仿真，可以得到机电系统中的电磁场分布及其与其他物理量的相互作用。

这些结果不仅能够用于机电系统性能评估，还可以用于系统优化设计。

例如，在电机设计中，通过仿真得到磁场的分布情况，可以调整线圈形状和磁路结构，提高电机的效率和输出功率。

类似地，电磁仿真还可以应用于电感器、传感器和变压器等机电系统的设计与改进。

IV. 电磁场与机电系统性能分析电磁仿真不仅能够提供机电系统中电磁场的分布情况，还可以用于分析系统的性能。

例如，在电动汽车的电池管理系统中，电磁场仿真可以用于分析电磁辐射对电池性能和寿命的影响，从而优化电池的布局和散热设计。

此外，电磁场仿真还可以用于分析电机的启动特性、齿槽效应和电磁噪声等。

V. 电磁场的安全分析由于电磁场在机电系统中的存在，可能对人体和其他设备造成安全和干扰问题。

因此，电磁场仿真和分析在安全评估中有重要作用。

例如，在医疗设备设计中，需要对电磁辐射进行仿真和分析，以确保其对患者和医护人员的安全。

电动机的电磁场分析与有限元仿真电动机是将电能转换为机械能的设备，广泛应用于各个领域。

为了更好地提高电动机的设计性能和工作效率，电磁场分析与有限元仿真技术成为了不可或缺的工具。

本文将介绍电动机的电磁场分析方法，并探讨有限元仿真在电动机设计中的应用。

一、电磁场分析方法1. 理论分析方法理论分析方法是电动机设计的基础，在设计前的理论分析阶段，可以通过数学模型来推导电动机的电磁特性。

例如，可以利用麦克斯韦方程组来建立电动机的电磁场模型，进而分析电磁场的分布情况以及电磁力的大小。

2. 简化模型分析方法在实际设计中，电动机的结构往往非常复杂，不易直接建立精确的数学模型。

因此，可以采用简化模型分析方法。

通过对电动机结构进行合理的简化，可以将其分解为若干个简单的部分，然后进行独立的电磁场分析。

最后将各个部分的电磁场结果进行叠加，得到整个电动机的电磁场分布情况。

3. 实验验证方法在设计完成后，还需要通过实验验证电磁场分析结果的准确性。

可以利用磁场感应传感器等设备进行实际测量，然后与理论分析结果进行对比，以验证电磁场分析和预测的准确性。

二、有限元仿真在电动机设计中的应用1. 有限元建模有限元方法是一种常用的数值计算方法，可以建立电动机的三维模型，并对其进行电磁场分析。

通过将电动机结构离散为若干个小单元，可以对每个小单元进行求解，再将各个小单元的结果进行叠加，得到整个电动机的电磁场分布情况。

2. 网格划分与边界条件在进行有限元仿真前，需要对电动机进行网格划分。

将复杂的电动机结构划分为若干个小单元，通过合理地选择网格数量和精度，可以得到准确的仿真结果。

同时，还需要设置合适的边界条件，包括电流边界条件、电压边界条件等，以模拟电动机的实际工作状态。

3. 结果分析与优化有限元仿真可以得到电动机的电磁场分布情况，可以通过对仿真结果的分析来评估电动机的性能。

例如，可以分析电磁场的强度分布、磁通密度、磁场梯度等参数，以评估电动机的工作效率和性能损耗。

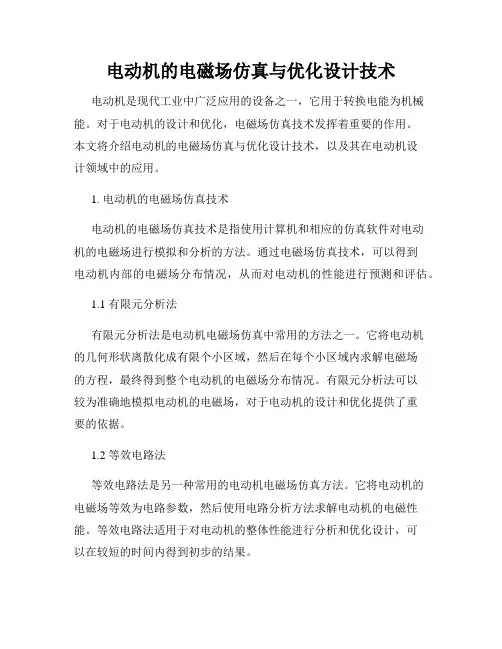

电动机的电磁场仿真与优化设计技术电动机是现代工业中广泛应用的设备之一，它用于转换电能为机械能。

对于电动机的设计和优化，电磁场仿真技术发挥着重要的作用。

本文将介绍电动机的电磁场仿真与优化设计技术，以及其在电动机设计领域中的应用。

1. 电动机的电磁场仿真技术电动机的电磁场仿真技术是指使用计算机和相应的仿真软件对电动机的电磁场进行模拟和分析的方法。

通过电磁场仿真技术，可以得到电动机内部的电磁场分布情况，从而对电动机的性能进行预测和评估。

1.1 有限元分析法有限元分析法是电动机电磁场仿真中常用的方法之一。

它将电动机的几何形状离散化成有限个小区域，然后在每个小区域内求解电磁场的方程，最终得到整个电动机的电磁场分布情况。

有限元分析法可以较为准确地模拟电动机的电磁场，对于电动机的设计和优化提供了重要的依据。

1.2 等效电路法等效电路法是另一种常用的电动机电磁场仿真方法。

它将电动机的电磁场等效为电路参数，然后使用电路分析方法求解电动机的电磁性能。

等效电路法适用于对电动机的整体性能进行分析和优化设计，可以在较短的时间内得到初步的结果。

2. 电动机的电磁场优化设计技术电动机的电磁场优化设计技术是指通过对电动机的结构和参数进行调整，使得电动机的电磁场分布更加合理，并且达到设计要求。

电磁场优化设计可以提高电动机的效率、减小能耗，并且改善电动机的运行性能。

2.1 设计变量的选择在电动机的电磁场优化设计中，需要选择合适的设计变量。

设计变量可以包括电机的尺寸、线圈的设计参数、磁场磁性材料的选择等。

通过对设计变量的合理选择和优化，可以实现电动机的电磁场分布的优化设计。

2.2 优化算法的应用为了实现电动机的电磁场优化设计，需要使用适当的优化算法。

常用的优化算法包括遗传算法、粒子群算法、模拟退火算法等。

这些算法可以在设计变量的搜索空间中寻找最优解，从而实现电动机的电磁场分布的优化。

3. 电动机的电磁场仿真与优化设计技术的应用电磁场仿真与优化设计技术在电动机设计中具有广泛的应用。

电机电磁场仿真与优化方法电机是现代工业中广泛应用的一种重要设备，它通过电磁场的作用来实现能量转换。

因此，电机电磁场仿真与优化方法显得尤为重要。

本文将探讨电机电磁场仿真的相关技术和优化方法，并分析它们在电机设计中的应用。

1. 电机电磁场仿真技术电机电磁场仿真是通过数值计算的方法来模拟电机内部的电磁场分布情况，以实现电机设计的优化和性能评估。

在电机设计过程中，通过电磁场仿真可以事先预测电机的性能表现，节省了大量的实验成本和时间。

目前，常用的电机电磁场仿真技术包括有限元法（Finite Element Method，FEM）、边界元法（Boundary Element Method，BEM）和有限差分法（Finite Difference Method，FDM）等。

其中，有限元法是最为常用的一种方法，它通过将电机的结构离散化为有限数量的单元，求解每个单元内的电磁场分布，最终得到整个电机内的电磁场分布情况。

2. 电机电磁场仿真优化方法在电机设计过程中，通过电磁场仿真不仅可以评估电机的性能，还可以进行优化设计，以提高电机的效率、降低能耗和噪音。

电机电磁场仿真优化方法主要包括形状优化、材料优化和线圈设计等。

形状优化是指通过改变电机的结构形状，如转子槽型、绕组分布等，来实现电机性能的优化。

材料优化则是通过选择合适的磁性材料，以提高电机的磁导率和磁能密度，从而提高电机的效率。

线圈设计是指通过合理设计电机的绕组类型、导线绕组方式和匝数等参数，来优化电机的电磁场分布和效率。

3. 电机电磁场仿真与优化应用分析电机电磁场仿真与优化方法在电机设计中的应用已经得到了广泛的应用。

通过电磁场仿真，设计工程师可以快速、准确地评估电机的性能参数，为后续的工艺制造和试验验证提供依据。

在电机的优化设计过程中，电磁场仿真可以指导设计人员进行结构和材料的选择，以实现电机性能的最大化。

综上所述，电机电磁场仿真与优化方法是电机设计中必不可少的重要技术。

电动机的电磁场分析与仿真方法电动机是将电能转化为机械能的重要设备，它在现代工业生产中扮演着至关重要的角色。

电动机的性能和效能的提升，对于工业生产的高效运行起着决定性的作用。

而电动机的电磁场分析与仿真方法则是理论研究和实践应用中的基础环节。

本文将介绍电动机电磁场的分析与仿真方法，为电动机设计与优化提供参考。

一、电动机电磁场分析方法1. 理论分析法电动机电磁场的理论分析是电动机设计与研究的基础。

通过对电动机的结构、电磁特性以及工作原理的深入研究，可以建立一系列的数学模型，并运用电磁场理论求解这些模型，从而分析电动机的电磁场分布、磁力和转矩等关键参数。

理论分析法的优点是能够通过简化模型迅速获得初步结果，但同时也需要考虑模型的准确性和精度。

2. 有限元分析法有限元方法是一种常用的电动机电磁场分析方法。

该方法基于有限元离散化和数值差分的原理，将电动机结构划分为若干个有限元单元，建立离散方程组，通过求解方程组得到电磁场的分布和特性。

有限元分析法具有较高的精度和较好的逼真度，可以考虑更多的结构细节和物理特性，但同时也需要较大的计算量和较长的计算时间。

3. 等效磁路法等效磁路法是一种常用的电动机电磁场分析方法，它基于磁路理论和电路理论相结合的原理。

将电动机的磁场分布等效为一个磁路网络，通过建立等效电路方程和磁路方程，并利用电路分析方法和数值方法求解，得到电磁场的分布和特性。

等效磁路法具有计算速度快、模型简化和直观等优点，适用于快速预估和初步设计阶段。

二、电动机电磁场仿真方法1. 二维仿真方法二维仿真方法是一种常用的电动机电磁场仿真方法。

该方法基于二维平面电磁场分析原理，通过建立电磁场的数学模型，运用有限元方法或其他数值方法求解得到电磁场分布和特性。

二维仿真方法具有计算速度较快、模型简化和直观的优点，适用于电动机的初步设计和参数优化。

2. 三维仿真方法三维仿真方法是一种更加精确的电动机电磁场仿真方法。

该方法基于三维空间电磁场分析原理，通过建立电磁场的三维数学模型，运用有限元方法或其他数值方法求解得到电磁场分布和特性。

maxwell电机仿真实例Maxwell电机仿真是一种用于模拟电机工作原理和性能的工程技术。

通过仿真，可以分析电机的电磁场分布、热特性、结构强度和振动噪声等关键特性。

在设计阶段和优化阶段，仿真可以帮助工程师快速评估各种设计方案，节省时间和成本。

本文将介绍Maxwell电机仿真的基本原理、建模方法和实例分析。

一、Maxwell电机仿真的基本原理Maxwell电机仿真的基本原理是通过有限元分析（FEA）方法来求解电机的电磁场分布和电磁力，以及通过热分析来评估电机的温升和散热性能。

在仿真过程中，需要建立电机的三维结构模型，并定义电机的电磁特性和材料性质，然后对电机在不同工况下进行分析。

1.电机的三维结构建模在进行Maxwell电机仿真之前，首先需要建立电机的三维结构模型。

电机的结构模型可以通过CAD软件进行建模，然后导入到Maxwell 仿真软件中进行后续分析。

在建立结构模型时，需要考虑电机的整体结构、定子和转子的结构细节，以及绕组、铁芯和气隙等部件的几何形状和材料性质。

2.定义电机的电磁特性和材料性质在建立电机的结构模型之后，需要定义电机的电磁特性和材料性质。

电机的电磁特性包括磁场分布、电磁力和电感等参数，而材料性质包括铁芯的磁导率、绕组的电阻和绝缘层的介电常数等。

这些参数对于电机的工作性能和效率具有重要影响，需要在仿真中进行准确的定义和分析。

3.进行电磁场分析在完成结构建模和定义电磁特性之后，可以对电机进行电磁场分析。

通过有限元分析方法，可以求解电机的磁场分布、磁场密度、磁力线和磁场能量等参数，从而评估电机的电磁性能和效率。

4.进行热分析除了电磁场分析外，还需要对电机的热特性进行仿真分析。

通过热传导和热对流分析，可以评估电机在不同工况下的温升和散热性能，从而确保电机在长时间运行时不会因为过热而损坏。

5.综合分析和后处理最后，需要对电机的电磁场分析和热分析结果进行综合分析和后处理。

通过对电机的各项性能指标进行评估和比较，可以找出电机的优化方案，并对电机的结构和材料进行改进，从而提高电机的性能和效率。

目录1 电机简介...................................................................................................... - 3 -2 主要分析项目.............................................................................................. - 4 -3 电磁场仿真分析.......................................................................................... - 5 -3.1 转动惯量计算.................................................................................. - 6 -3.2 工作点1性能仿真.......................................................................... - 6 -3.3 工作点2性能仿真.......................................................................... - 9 -3.4 工作点3性能仿真............................................. 错误！未定义书签。

3.5 转矩-电流特性................................................... 错误！未定义书签。

3.6 反电势正弦畸变率分析................................................................ - 12 -3.4电机磁密分析................................................................................. - 14 -3.5 退磁校核........................................................................................ - 16 -3.6 齿槽转矩仿真................................................................................ - 16 -3.7 电感仿真........................................................................................ - 17 -1 电机简介18kW永磁同步电机由***公司提出。
