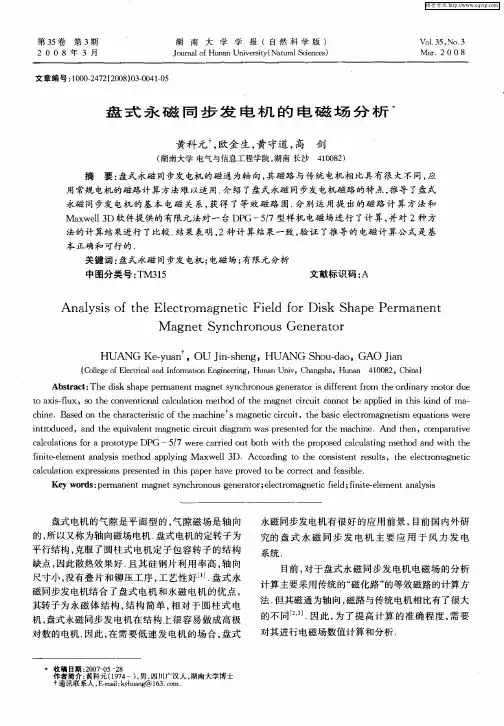

743 盘式永磁同步发电机的电磁场分析

高速永磁同步电机电磁分析与转子动力学研究1. 本文概述本文旨在深入研究高速永磁同步电机（PMSM）的电磁分析与转子动力学特性。

随着现代工业技术的发展，高速永磁同步电机以其高效率、高功率密度和良好的调速性能，在航空航天、机床工具、新能源发电等领域得到了广泛应用。

对高速永磁同步电机进行深入的电磁分析和转子动力学研究，对于优化电机设计、提高电机性能、拓宽应用领域具有重要意义。

本文将首先介绍高速永磁同步电机的基本结构和工作原理，为后续分析提供理论基础。

随后，文章将重点围绕电磁分析展开，包括电机绕组设计、磁路分析、电磁场计算等方面，以揭示电机内部电磁过程的本质规律。

在此基础上，本文将进一步探讨高速永磁同步电机的转子动力学特性，包括转子动力学模型建立、模态分析、振动噪声控制等内容，以揭示电机在高速运行过程中的动态响应和稳定性问题。

本文将对高速永磁同步电机的电磁分析与转子动力学研究进行总结，归纳出电机设计优化的关键因素，为未来的电机研发和应用提供有益的参考。

通过本文的研究，期望能为高速永磁同步电机的技术进步和产业发展做出一定的贡献。

2. 高速永磁同步电机的基本理论高速永磁同步电机（HighSpeed Permanent Magnet Synchronous Machine, HSPMSM）是一种广泛应用于航空航天、高速列车、风力发电等领域的电机。

其基本工作原理基于电磁感应定律和洛伦兹力定律。

在电机中，通过在转子上安装永磁体和在定子上布置三相绕组，当三相交流电通过绕组时，产生旋转磁场。

这个旋转磁场与永磁体的磁场相互作用，产生转矩，驱动转子旋转。

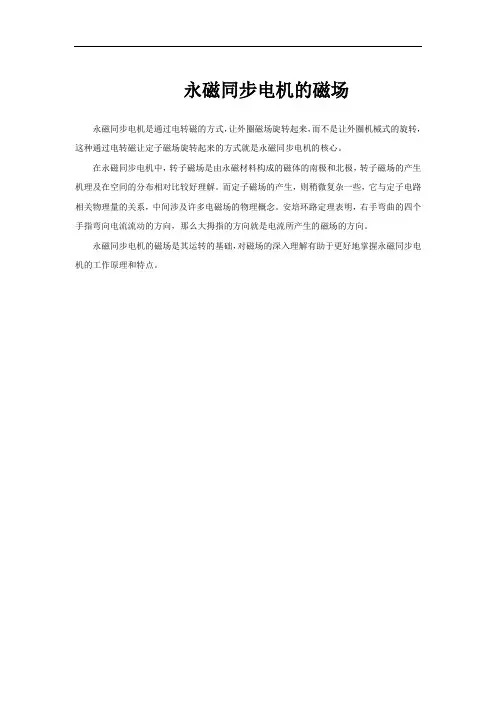

电磁场的分析是理解HSPMSM运行特性的关键。

主要分析内容包括磁场的分布、磁通量的路径以及电磁力的大小和方向。

这些分析通常基于麦克斯韦方程组，通过有限元分析（Finite Element Analysis, FEA）等数值方法进行。

通过电磁场分析，可以准确预测电机的电磁性能，如转矩、反电动势和效率。

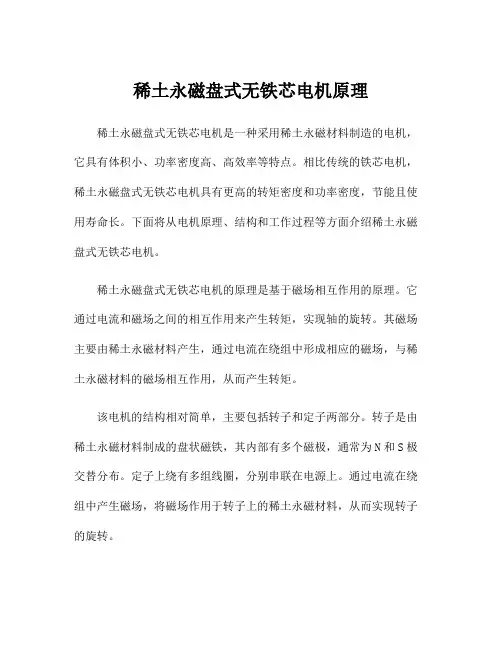

稀土永磁盘式无铁芯电机原理稀土永磁盘式无铁芯电机是一种采用稀土永磁材料制造的电机，它具有体积小、功率密度高、高效率等特点。

相比传统的铁芯电机，稀土永磁盘式无铁芯电机具有更高的转矩密度和功率密度，节能且使用寿命长。

下面将从电机原理、结构和工作过程等方面介绍稀土永磁盘式无铁芯电机。

稀土永磁盘式无铁芯电机的原理是基于磁场相互作用的原理。

它通过电流和磁场之间的相互作用来产生转矩，实现轴的旋转。

其磁场主要由稀土永磁材料产生，通过电流在绕组中形成相应的磁场，与稀土永磁材料的磁场相互作用，从而产生转矩。

该电机的结构相对简单，主要包括转子和定子两部分。

转子是由稀土永磁材料制成的盘状磁铁，其内部有多个磁极，通常为N和S极交替分布。

定子上绕有多组线圈，分别串联在电源上。

通过电流在绕组中产生磁场，将磁场作用于转子上的稀土永磁材料，从而实现转子的旋转。

在工作过程中，当电流通入绕组时，产生的磁场将与转子上的磁场相互作用。

由于磁场的极性相反，所以磁场会产生转矩，使得转子开始旋转。

同时，由于稀土永磁材料的高磁导率和低剩磁，使得转子的转矩密度和功率密度更高，且降低了功率损耗。

此外，稀土永磁盘式无铁芯电机还具有高效率的优势。

由于其转子无铁芯，减少了铁芯损耗，提高了转子的效率。

同时，稀土永磁材料的高磁导率和低剩磁特性，使得磁场更集中，进一步提高了电机的效率。

综上所述，稀土永磁盘式无铁芯电机利用稀土永磁材料产生磁场，通过电流在绕组中形成磁场，实现与稀土永磁材料的相互作用，从而产生转矩。

其结构简单，工作效率高，转矩密度大等特点使其在现代工业中广泛应用于各种电动设备中。

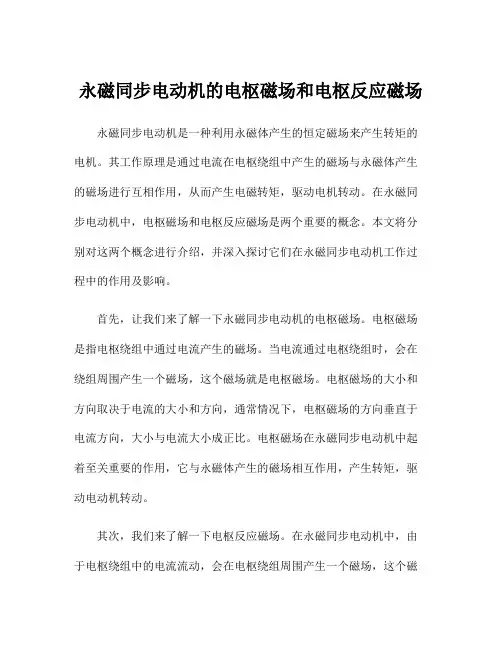

永磁同步电动机的电枢磁场和电枢反应磁场永磁同步电动机是一种利用永磁体产生的恒定磁场来产生转矩的电机。

其工作原理是通过电流在电枢绕组中产生的磁场与永磁体产生的磁场进行互相作用，从而产生电磁转矩，驱动电机转动。

在永磁同步电动机中，电枢磁场和电枢反应磁场是两个重要的概念。

本文将分别对这两个概念进行介绍，并深入探讨它们在永磁同步电动机工作过程中的作用及影响。

首先，让我们来了解一下永磁同步电动机的电枢磁场。

电枢磁场是指电枢绕组中通过电流产生的磁场。

当电流通过电枢绕组时，会在绕组周围产生一个磁场，这个磁场就是电枢磁场。

电枢磁场的大小和方向取决于电流的大小和方向，通常情况下，电枢磁场的方向垂直于电流方向，大小与电流大小成正比。

电枢磁场在永磁同步电动机中起着至关重要的作用，它与永磁体产生的磁场相互作用，产生转矩，驱动电动机转动。

其次，我们来了解一下电枢反应磁场。

在永磁同步电动机中，由于电枢绕组中的电流流动，会在电枢绕组周围产生一个磁场，这个磁场就是电枢反应磁场。

与电枢磁场不同的是，电枢反应磁场是由于电流在电枢绕组中流动而产生的，而不是外加的磁场。

电枢反应磁场的存在会对电动机的性能产生一定的影响，需要在设计和运行中予以充分考虑。

接下来，我们将讨论电枢磁场和电枢反应磁场在永磁同步电动机中的作用和影响。

首先是电枢磁场的作用和影响。

电枢磁场与永磁体产生的磁场相互作用，产生力矩，驱动电机转动。

电枢磁场的大小和方向决定了这种相互作用的结果，因此在设计和运行永磁同步电动机时，需要合理地确定电枢绕组的电流大小和方向，以确保电枢磁场与永磁体产生的磁场可以合理地相互作用，从而产生足够的转矩驱动电机转动。

接下来是电枢反应磁场的作用和影响。

电枢反应磁场的存在会对永磁同步电动机的性能产生一定的影响，主要包括磁场畸变、转子定位和饱和等方面。

磁场畸变会造成永磁体产生的磁场分布不均匀，进而影响电机的输出特性；转子定位会影响电机的运行稳定性和效率；饱和会影响电机的最大输出功率和效率。

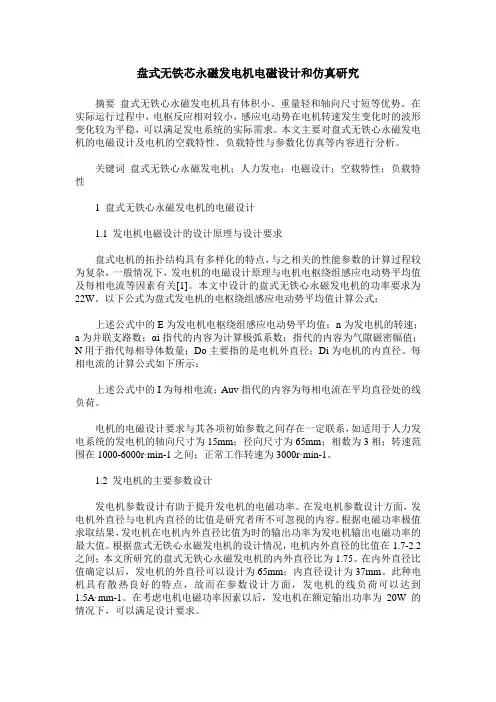

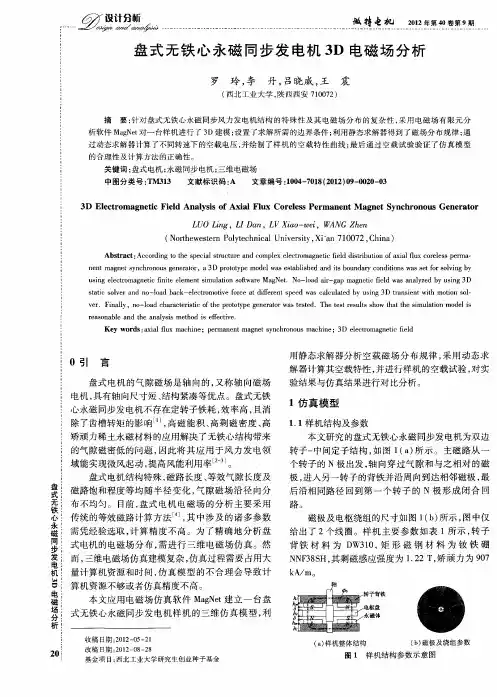

盘式无铁芯永磁发电机电磁设计和仿真研究摘要盘式无铁心永磁发电机具有体积小、重量轻和轴向尺寸短等优势。

在实际运行过程中，电枢反应相对较小，感应电动势在电机转速发生变化时的波形变化较为平稳，可以满足发电系统的实际需求。

本文主要对盘式无铁心永磁发电机的电磁设计及电机的空载特性、负载特性与参数化仿真等内容进行分析。

关键词盘式无铁心永磁发电机；人力发电；电磁设计；空载特性；负载特性1 盘式无铁心永磁发电机的电磁设计1.1 发电机电磁设计的设计原理与设计要求盘式电机的拓扑结构具有多样化的特点，与之相关的性能参数的计算过程较为复杂，一般情况下，发电机的电磁设计原理与电机电枢绕组感应电动势平均值及每相电流等因素有关[1]。

本文中设计的盘式无铁心永磁发电机的功率要求为22W。

以下公式为盘式发电机的电枢绕组感应电动势平均值计算公式：上述公式中的E为发电机电枢绕组感应电动势平均值；n为发电机的转速；a为并联支路数；αi指代的内容为计算极弧系数；指代的内容为气隙磁密幅值；N用于指代每相导体数量；Do主要指的是电机外直径；Di为电机的内直径。

每相电流的计算公式如下所示：上述公式中的I为每相电流；Auv指代的内容为每相电流在平均直径处的线负荷。

电机的电磁设计要求与其各项初始参数之间存在一定联系，如适用于人力发电系统的发电机的轴向尺寸为15mm；径向尺寸为65mm；相数为3相；转速范围在1000-6000r·min-1之间；正常工作转速为3000r·min-1。

1.2 发电机的主要参数设计发电机参数设计有助于提升发电机的电磁功率。

在发电机参数设计方面，发电机外直径与电机内直径的比值是研究者所不可忽视的内容。

根据电磁功率极值求取结果，发电机在电机内外直径比值为时的输出功率为发电机输出电磁功率的最大值。

根据盘式无铁心永磁发电机的设计情况，电机内外直径的比值在1.7-2.2之间；本文所研究的盘式无铁心永磁发电机的内外直径比为1.75。

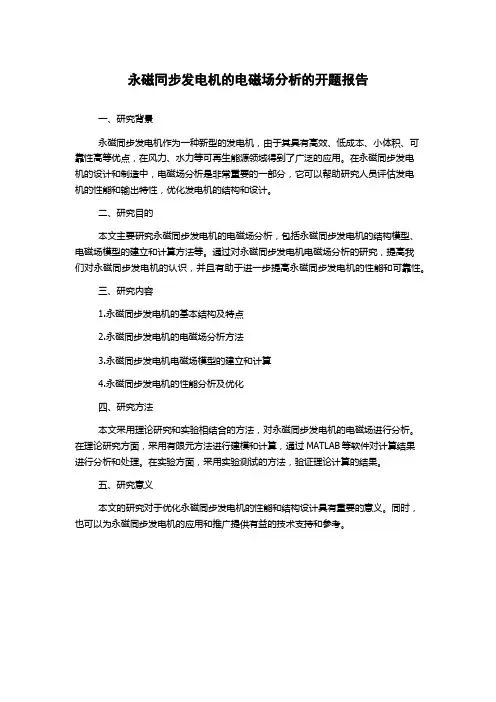

永磁同步发电机的电磁场分析的开题报告
一、研究背景
永磁同步发电机作为一种新型的发电机，由于其具有高效、低成本、小体积、可靠性高等优点，在风力、水力等可再生能源领域得到了广泛的应用。

在永磁同步发电
机的设计和制造中，电磁场分析是非常重要的一部分，它可以帮助研究人员评估发电
机的性能和输出特性，优化发电机的结构和设计。

二、研究目的
本文主要研究永磁同步发电机的电磁场分析，包括永磁同步发电机的结构模型、电磁场模型的建立和计算方法等。

通过对永磁同步发电机电磁场分析的研究，提高我
们对永磁同步发电机的认识，并且有助于进一步提高永磁同步发电机的性能和可靠性。

三、研究内容
1.永磁同步发电机的基本结构及特点
2.永磁同步发电机的电磁场分析方法
3.永磁同步发电机电磁场模型的建立和计算
4.永磁同步发电机的性能分析及优化
四、研究方法
本文采用理论研究和实验相结合的方法，对永磁同步发电机的电磁场进行分析。

在理论研究方面，采用有限元方法进行建模和计算，通过MATLAB等软件对计算结果
进行分析和处理。

在实验方面，采用实验测试的方法，验证理论计算的结果。

五、研究意义
本文的研究对于优化永磁同步发电机的性能和结构设计具有重要的意义。

同时，也可以为永磁同步发电机的应用和推广提供有益的技术支持和参考。

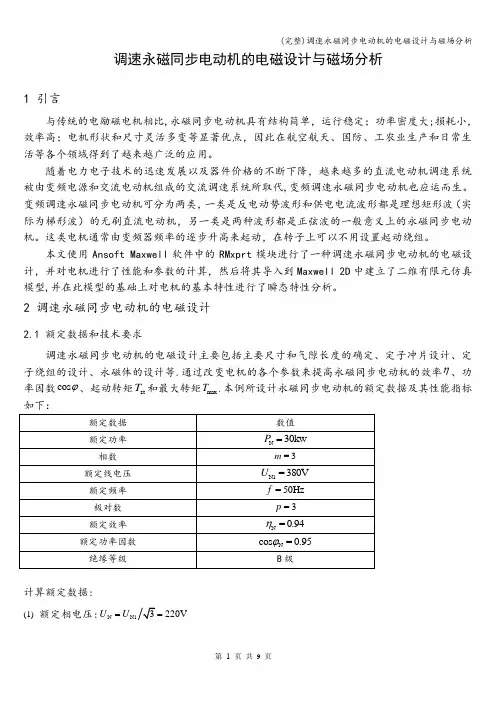

调速永磁同步电动机的电磁设计与磁场分析1 引言与传统的电励磁电机相比,永磁同步电动机具有结构简单，运行稳定；功率密度大;损耗小，效率高；电机形状和尺寸灵活多变等显著优点，因此在航空航天、国防、工农业生产和日常生活等各个领域得到了越来越广泛的应用。

随着电力电子技术的迅速发展以及器件价格的不断下降，越来越多的直流电动机调速系统被由变频电源和交流电动机组成的交流调速系统所取代,变频调速永磁同步电动机也应运而生。

变频调速永磁同步电动机可分为两类，一类是反电动势波形和供电电流波形都是理想矩形波（实际为梯形波）的无刷直流电动机，另一类是两种波形都是正弦波的一般意义上的永磁同步电动机。

这类电机通常由变频器频率的逐步升高来起动，在转子上可以不用设置起动绕组。

本文使用Ansoft Maxwell 软件中的RMxprt 模块进行了一种调速永磁同步电动机的电磁设计，并对电机进行了性能和参数的计算，然后将其导入到Maxwell 2D 中建立了二维有限元仿真模型,并在此模型的基础上对电机的基本特性进行了瞬态特性分析。

2 调速永磁同步电动机的电磁设计2.1 额定数据和技术要求调速永磁同步电动机的电磁设计主要包括主要尺寸和气隙长度的确定、定子冲片设计、定子绕组的设计、永磁体的设计等.通过改变电机的各个参数来提高永磁同步电动机的效率η、功率因数cos ϕ、起动转矩st T 和最大转矩max T .本例所设计永磁同步电动机的额定数据及其性能指标如下：计算额定数据:(1) 额定相电压:N 220V U U ==(2) 额定相电流：3N N N N N1050.9A cos P I mU ηϕ⨯== (3) 同步转速：160=1000r /min f n p= (4) 额定转矩：3N N 19.5510286.5N m P T n ⨯== 2.2 主要尺寸和气隙长度的确定永磁电机的主要尺寸包括定子内径和定子铁心有效长度,它们可由如下公式估算得到:2i11P D L C n '= N N N cos E K P P ηϕ'=， 6.1p Nm dp C K K AB δα=' 式中，i1D 为定子内径，L 为定子铁心长度，P '为计算功率，C 为电机常数。
