精品文档现浇结构外观及尺寸偏差检验批质量验收记录表精品文档．精品文档8现浇结构分项工程说明：8 现浇结构分项工程现浇结构分项工程以模板、钢筋、预应力、混凝土四个分项工程为依托，是拆除模板后的混凝土结构实物外观质量、几何尺寸检验等一系列技术工作的总称。
现浇结构分项工程可按楼层、结构缝或施工段划分检验批。
8.1 一般规定8.1.1 现浇结构的外观质量缺陷,应由监理（建设）单位、施工单位等各方根据其对结构性能和使用功能影响的严重程度，按表8.1.1的规定。
表8.1.1 现浇结构外观质量缺陷说明：8.1.1 对现浇结构外观质量的验收，采用检查缺陷，并对缺陷的性质和数量加以限制的方法进行。
本条给出了确定现浇结构外观质量严重缺陷、一般缺陷的一般原则。
各种缺陷的数量限制可由各地根据实际情况作出具体规定。
当外观质量缺陷的严重程度超过本条规定的一般缺陷时，可按严重缺陷处理。
在具体实施中，外观质量缺陷对结构性能和使用功能等的影响程度，应由监理（建设）单位、施工单位等各方共同确定。
对于具有重要装饰效果的清水混凝土，考虑到其装饰效果属于主要使用功能，故将其表面外形缺陷、外表缺陷确定为严重缺陷。
8.1.2现浇结构拆模后，应由监理（建设）单位、施工单位对外观质量和尺寸偏差进行检查，作出记录，并应及时按施工技术方案对缺陷进行处理。
说明：8.1.2 现浇结构拆模后，施工单位应及时全同监理（建设）单位对混凝土外观质量和尺寸偏差进行检查，并作出记录。
不论何种缺陷都应及时进行处理，并重新检查验收。
8.2 外观质量主控项目精品文档．精品文档8.2.1 现浇结构的外观质量不应有严重缺陷。
对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。
对经处理的部位，应重新检查验收。
检查数量：全数检查。
检验方法：观察，检查技术处理方案。
说明：8.2.1 外观质量的严重缺陷通常会影响到结构性能、使用功能或耐久性。
对已经出现的严重缺陷，应由施工单位根据缺陷的具体情况提出技术处理方案，经监理（建设）单位认可后进行处理，并重新检查验收。
SG—T044
现浇结构混凝土工程检验批质量验收记录
四川省建设厅制
SG—T044填写说明
一、本表适用于现浇结构混凝土工程检验批质量验收记录。
二、本表由监理工程师（建设单位技术负责人）组织项目专业质量（技术）负责人等进行验收。
三、检验批的划分：
现浇结构混凝土工程可根据与施工方式相一致且便于控制施工质量的原则，按工作班、楼层、结构缝或施工段划分为若干个检验批。
四、表中主控项目的检查数量及方法：
1．外观质量：全数检查。
检查方法：观察、检查技术处理方法。
2．尺寸偏差：全数检查。
检查方法：观察、量测、检查技术处理方法。
五、一般项目的检查数量及方法：
1．一般项目中第1项“外观质量”：全数检查。
检查方法：观察、检查技术处理方法。
2．一般项目中第2项“尺寸偏差”∶按楼层、结构缝或施工段划分检验批。
在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10％，且不少于3件；对墙和板，应按有代表性的自然间抽查10％，且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查l0％，且不少于3面；对电梯井、应全数检查。
检查方法：钢尺检查，经纬仪、吊线、水准仪、塞尺检查。
3．检查轴线和中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。
六、表中一般项目允许偏差值的单位为“mm”。
七、本表一式四份，建设、监理单位各存上份，施工单位两份。

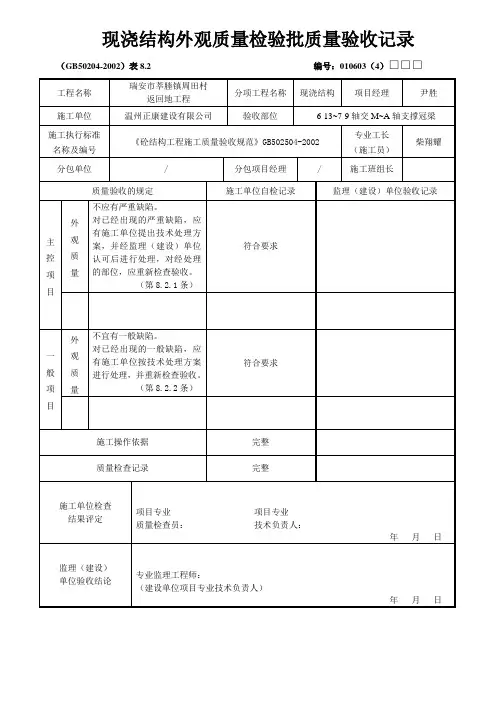

工程名称瑞安市莘塍镇周田村返回地工程分项工程名称现浇结构项目经理尹胜施工单位温州正康建设有限公司验收部位6-13~7-9轴交M~A轴支撑冠梁施工执行标准名称及编号《砼结构工程施工质量验收规范》GB502504-2002专业工长（施工员）柴翔耀分包单位/ 分包项目经理/ 施工班组长质量验收的规定施工单位自检记录监理（建设）单位验收记录主控项目外观质量不应有严重缺陷。
对已经出现的严重缺陷，应有施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理，对经处理的部位，应重新检查验收。
（第8.2.1条）符合要求一般项目外观质量不宜有一般缺陷。
对已经出现的一般缺陷，应有施工单位按技术处理方案进行处理，并重新检查验收。
（第8.2.2条）符合要求施工操作依据完整质量检查记录完整施工单位检查结果评定项目专业项目专业质量检查员：技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日工程名称瑞安市莘塍镇周田村返回地工程分项工程名称现浇结构项目经理尹胜施工单位温州正康建设有限公司验收部位1-13~2-12轴交A~L轴支撑冠梁施工执行标准名称及编号《砼结构工程施工质量验收规范》GB502504-2002专业工长（施工员）柴翔耀分包单位/ 分包项目经理/ 施工班组长质量验收的规定施工单位自检记录监理（建设）单位验收记录主控项目外观质量不应有严重缺陷。
对已经出现的严重缺陷，应有施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理，对经处理的部位，应重新检查验收。
（第8.2.1条）符合要求一般项目外观质量不宜有一般缺陷。
对已经出现的一般缺陷，应有施工单位按技术处理方案进行处理，并重新检查验收。
（第8.2.2条）符合要求施工操作依据完整质量检查记录完整施工单位检查结果评定项目专业项目专业质量检查员：技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日工程名称瑞安市莘塍镇周田村返回地工程分项工程名称现浇结构项目经理尹胜施工单位温州正康建设有限公司验收部位2-12~2-38轴交A~L轴支撑冠梁施工执行标准名称及编号《砼结构工程施工质量验收规范》GB502504-2002专业工长（施工员）柴翔耀分包单位/ 分包项目经理/ 施工班组长质量验收的规定施工单位自检记录监理（建设）单位验收记录主控项目外观质量不应有严重缺陷。

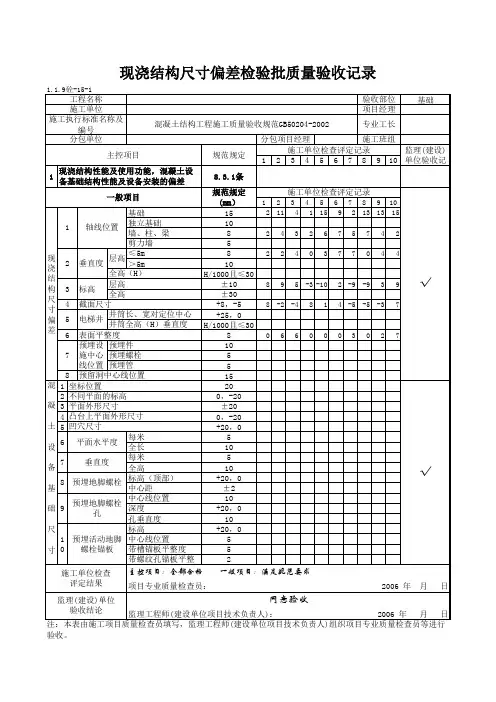

基础1234567891018.3.1条12345678910基础15491100610636独立基础10墙、柱、梁86137375762剪力墙5≤5m 84101053245＞5m 10H/1000且≤30±10510292943-910±30+8，-53212-4-23100+25，0H/1000且≤308735315456010551512020，-203±2040，-205+20，0每米5全长10每米5全高10标高（顶部）+20，0中心距±2中心线位置10深度+20，0孔垂直度10标高+20，0中心线位置5带槽锚板平整度5带螺纹孔锚板平整2平面 水平度垂直度预埋 地脚 螺栓同意验收2006 年 月 日监理(建设)单位验收结论监理工程师 (建设单位项目技术负责人)：主控项目：全部合格 一般项目：满足规范要求项目专业质量检查员：2006 年 月 日施工单位检查 评定结果10预埋活动地脚螺栓锚板行验收。
1.1.9砼-15-19预埋地脚螺栓孔87混 凝土设备 基 础 尺 寸 坐标位置√不同平面的标高平面外形尺寸凸台上平面外形尺寸凹穴尺寸6现浇结构尺寸偏差检验批质量验收记录工程名称施工单位施工执行标准名称及编号分包单位主控项目一般项目现浇结构尺寸偏差现浇结构性能及使用功能，混凝土设备基础结构性能及设备安装的偏差12345678轴线位置垂直度标高截面尺寸层高全高（H）层高全高电梯井表面平整度预埋设施中心线位置预留洞中心线位置井筒长、宽对定位中心井筒全高（H）垂直度预埋件预埋螺栓预埋管施工单位检查评定记录施工班组混凝土结构工程施工质量验收规范GB50204-2002监理(建设)单位验收记√验收部位项目经理专业工长规范规定规范规定 (mm）分包项目经理施工单位检查评定记录。
现浇结构外观及尺寸偏差检验批质量验收记录表(钢筋)现浇结构外观及尺寸偏差检验批质量验收记录表（钢筋）---验收项目序号 | 检验项目 | 技术要求 | 检验标准或依据 | 受检钢筋数量（根） | 疵点数量（根） | 备注--- | --- | --- | --- | --- | --- | ---1 | 表面光洁度 | 表面应光洁，不得有明显的氧化锈蚀、变形、裂缝、腐蚀、粉末等缺陷 | JB/T 8354-2020 | 500 | 0 | -2 | 尺寸偏差 | 直径允许偏差：±0.5mm; 弯曲度不得超过允许偏差范围 | GB/T 1499.2-2018 | 500 | 2 | 钢筋1、2存在尺寸偏差，需要进行补救措施3 | 表面质量 | 表面应光洁，不得有明显的划痕、裂纹、砂眼、铁屑等缺陷 | JB/T 8354-2020 | 500 | 1 | 钢筋3存在划痕，需进行处理---验收结论根据以上检验结果，经过抽检的500根受检钢筋，表面光洁度合格率为100%，尺寸偏差合格率为99.6%，表面质量合格率为99.8%。
根据相关技术要求和检验标准，疵点数量在允许范围之内。
验收人员验收人员：[姓名]日期：[日期]补救措施针对尺寸偏差的问题，我们将对钢筋1和钢筋2进行补救措施，采取以下措施进行处理：1. 钢筋1：重新测量并纠正尺寸偏差，确保符合技术要求和标准。
2. 钢筋2：重新测量并纠正尺寸偏差，确保符合技术要求和标准。
处理情况针对表面质量中的划痕问题，我们将采取以下处理措施：1. 钢筋3：对划痕进行修复处理，确保表面光洁度满足技术要求和标准。
以上为现浇结构外观及尺寸偏差检验批质量验收记录表（钢筋）的具体记录。
验收人员应严格按照相关要求和标准进行检验，及时记录和处理疵点，并采取相应措施保证质量合格。

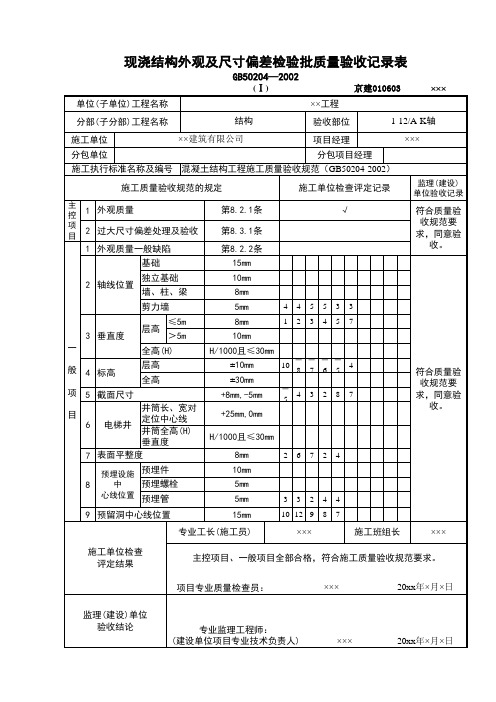

现浇结构外观及尺寸偏差检验批质量验收记录表GB50204-2002（Ⅰ）010603020105 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 外观质量第8.2.1条2 过大尺寸偏差处理及验收第8.3.1条一般项目1 外观质量一般缺陷第8.2.2条2轴线位置(mm)基础15独立基础10墙、柱、梁8剪力墙 53垂直度(mm)层高≤5m 8>5m 10全高（H）H/1000且≤30 4 标高(mm)层高±10全高±305 截面尺寸+8，-56 电梯井进筒长、宽对定位中心线(mm)+25，0井筒全高（H）垂直度(mm)H/1000且≤30 7 表面平整度(mm) 88预埋设施中心线位置(mm)预埋件10预埋螺栓 5预埋管 59 预留洞中心线位置(mm) 15施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。
秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。
秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。
清风落叶舞秋韵，枝头硕果醉秋容。
秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。
2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。
聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、春天来了，我要把心灵放回萦绕柔肠的远方。
让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。
浙建监B7
混凝土施工报审、报验表
工程名称:浙江师范大学行知学院迁建项目一号学生宿舍编号：
注：本表一式二份，项目监理机构、施工单位各一份.
基础垫层隐蔽工程检查验收记录
编号：□□□
浙建监A5—3
施工测量放线报验申请表
工程名称：浙江师范大学行知学院迁建项目一号学生宿舍编号：A5—3
本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
技术复核记录
浙建监B7
混凝土施工报审、报验表
工程名称:浙江师范大学行知学院迁建项目一号学生宿舍编号:
注：本表一式二份，项目监理机构、施工单位各一份.
混凝土施工检验批质量验收记录
01020208
01020308
02010303
注：本表填写日期为28天后的日期，相应现场验收检查原始记录填写日期为浇捣日期。
浙建监B7
现浇结构外观质量、位置和尺寸偏差报审、报验表工程名称：浙江师范大学行知学院迁建项目一号学生宿舍编号：
注：本表一式二份，项目监理机构、施工单位各一份。
现浇结构外观质量、位置和尺寸偏差检验批质量验收记录 01020209
01020309
02010501。
现浇结构外观及尺寸偏差检验批质量验收记录表
8现浇结构分项工程
说明：8 现浇结构分项工程
现浇结构分项工程以模板、钢筋、预应力、混凝土四个分项工程为依托，是拆除模板后的混凝土结构实物外观质量、几何尺寸检验等一系列技术工作的总称。
现浇结构分项工程可按楼层、结构缝或施工段划分检验批。
8.1 一般规定
8.1.1 现浇结构的外观质量缺陷,应由监理（建设）单位、施工单位等各方根据其对结构性能和使用功能影响的严重程度，按表8.1.1的规定。
表8.1.1 现浇结构外观质量缺陷
说明：8.1.1 对现浇结构外观质量的验收，采用检查缺陷，并对缺陷的性质和数量加以限制的方法进行。
本条给出了确定现浇结构外观质量严重缺陷、一般缺陷的一般原则。
各种缺陷的数量限制可由各地根据实际情况作出具体规定。
当外观质量缺陷的严重程度超过本条规定的一般缺陷时，可按严重缺陷处理。
在具体实施中，外观质量缺陷对结构性能和使用功能等的影响程度，应由监理（建设）单位、施工单位等各方共同确定。
对于具有重要装饰效果的清水混凝土，考虑到其装饰效果属于主要使用功能，故将其表面外形缺陷、外表缺陷确定为严重缺陷。
8.1.2现浇结构拆模后，应由监理（建设）单位、施工单位对外观质量和尺寸偏差进行检查，作出记录，并应及时按施工技术方案对缺陷进行处理。
说明：8.1.2 现浇结构拆模后，施工单位应及时全同监理（建设）单位对混凝土外观质量和尺寸偏差进行检查，并作出记录。
不论何种缺陷都应及时进行处理，并重新检查验收。
8.2 外观质量
主控项目
8.2.1 现浇结构的外观质量不应有严重缺陷。
对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。
对经处理的部位，应重新检查验收。
检查数量：全数检查。
检验方法：观察，检查技术处理方案。
说明：8.2.1 外观质量的严重缺陷通常会影响到结构性能、使用功能或耐久性。
对已经出现的严重缺陷，应由施工单位根据缺陷的具体情况提出技术处理方案，经监理（建设）单位认可后进行处理，并重新检查验收。
本条为强制性条文，应严格执行。
一般项目
8.2.2 现浇结构的外观质量不宜有一般缺陷。
对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理，并重新检查验收。
检查数量：全数检查。
检验方法：观察，检查技术处理方案。
说明：8.2.2 外观质量的一般缺陷通常不会影响到结构性能、使用功能，但有碍观瞻。
故对已经出现的一般缺陷，也应及时处理，并重新检查验收。
8.3 尺寸偏差
主控项目
8.3.1 现浇结构不应有影响结构性能和使用功能的尺寸偏差。
混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。
对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。
对经处理的部位，应重新检查验收。
检查数量：全数检查。
检验方法：量测，检查技术处理方案。
说明：8.3.1 过大的尺寸偏差可能影响结构构件的受力性能、使用功能，也可能影响设备在基础上的安装、使用。
验收时，应根据现浇结构、混凝土设备基础尺寸偏差的具体情况，由监理（建设）单位、施工单位等各方共同确定尺寸偏差对结构性能和安装使用功能的影响程度。
对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位根据尺寸偏差的具体情况提出技术处理方案，经监理（建设）单位认可后进行处理，并重新检查验收。
本条为强制性条文，应严格执行。
一般项目
8.3.2 现浇结构和混凝土设备基础拆模后的尺寸偏差应符合表8.3.2-1、表8.3.2-2的规定。
检查数量：按楼层、结构缝或施工段划分检验批。
在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻轴线高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%，且均不少于3面；对电梯井，应全数检查。
对设备基础，应全数检查。
表8.3.2-1 现浇结构尺寸偏差和检验方法
注：检查轴线、中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。
