0企业10kV供配电系统培训.

配电电力技能培训内容
配电电力技能培训的内容通常涉及以下方面：
1. 电力基础知识：包括电流、电压、功率、电阻、接地等基本概念和原理，以及电力系统的基本组成和运行原理。

2. 电气设备和设施：包括变压器、开关设备、保护设备、电动机、发电机等配电系统常见设备的工作原理、安装、调试和维护。

3. 配电系统设计与规划：包括单线图和接线图的绘制、电气线路的选择和计算、配电设备的布置和安排等技能。

4. 配电系统运维与维修：包括对配电设备的日常巡检、故障诊断和排除，以及设备的保养、维修和更换。

5. 安全操作技能：包括电气工作中的安全操作规范，如正确使用个人防护装备、避免电击和触电的措施，以及急救技术等。

6. 配电设备监控与管理：包括对配电设备运行状态进行监测与分析，实施预防性维护和升级改造，提高配电系统的可靠性和效益。

7. 配电系统的节能与优化：包括对配电系统的电能质量进行监测与分析，寻找和解决能源浪费和效率低下的问题，实现节能与优化。

以上是常见的配电电力技能培训内容，具体的培训内容可能会根据培训机构和培训对象的需求有所调整。

10KV工厂供配电系统设计在工厂供配电系统设计中，10KV电力系统是一种常见的高压输电系统。

该系统的设计目标是确保工厂设备的正常运行，并提供安全可靠的电力供应。

下面将介绍10KV工厂供配电系统设计的一般思路和关键要点。

首先，10KV工厂供配电系统设计需要考虑工厂的电力需求和负荷特性。

通过对工厂设备的用电功率和电流进行测算和分析，确定工厂的负荷类型和负荷水平。

同时，还需要考虑到工厂未来的扩容计划，以确保系统的可扩展性和灵活性。

其次，10KV工厂供配电系统设计应考虑到系统的可靠性和安全性。

为了实现系统稳定供电，设计中应包括双电源供电、备用电源和备用配电设备等措施。

同时，在系统设计中应合理设置隔离开关、断路器和保护装置等设备，以保障系统在故障发生时的安全运行。

另外，10KV工厂供配电系统设计还需考虑系统的经济性和效率。

在线路和设备的选型中，要综合考虑成本和性能，并选择性价比较高的产品。

同时，应合理布置输电线路和配电设备，以最大程度地减少线损和功率因数。

在具体的设计过程中，需要进行输电线路和配电网络的规划和布置。

输电线路应选择适当的电缆类型和规格，并合理规划各级配电变压器。

此外，为了确保系统的稳定性和可靠性，还要合理设置电容器补偿装置和防雷接地装置。

此外，还应制定系统的运行管理规范和安全操作规程，培训和管理相关人员。

工厂供配电系统的安全管理和操作是保证系统正常运行的重要环节，只有通过合理的操作和维护，才能确保系统的稳定供电。

综上所述，10KV工厂供配电系统设计需要综合考虑电力需求、负荷特性、可靠性、安全性、经济性和效率等因素。

通过合理规划和布置输电线路和配电设备，采用适当的电源和保护设备，以及制定相关的管理规范和操作规程，可以实现工厂电力系统的稳定供电，满足工厂设备的正常运行需求。

题目10kv工厂变电站设计目录1. 设计任务 (3)%设计题目 (3)设计目的 (3)设计任务与要求 (3)2．设计内容...............................................4-10 .负荷计算和无功功率补偿.............................4-7负荷计算.......................................4-6无功功率的补偿 (7).变压器的选择.......................................7-8/变压器台数的选择 (7)变压器容量的选择 (8)变压器类型的选择 (8).导线与电缆的选择 (9)高压进线和引入电缆的选择 (9)380v低压出线的选择 (9).电气设备的选择 (10)模块功能 (10)~模块需要提供的参数 (10)继电保护及二次结线设计 (10)3．防雷与接地装置的设置.....................................10-11 .直接防雷保护 .. (11).雷电侵入波的防护 (11)接地装置的设计 (11)4．参考文献 (13)"1.设计任务设计题目：10KV工厂供配电系统设计设计目的通过本课程设计：熟悉供配电系统初步设计必须遵循的原则、基本内容、设计程序、设计规范等，锻炼工程设计、工程计算、工具书使用等能力，并了解供电配电系统前沿技术及先进设备。

让我们了解设计工厂配电的一般流程，对工厂的布局有个大致的概念，对电力系统的接线方式有一定的了解。

设计任务与要求？!2.设计内容.负荷计算负荷计算的目的是：（1）计算变配电所内变压器的负荷电流及视在功率，作为选择变压器容量的依据。

（2）计算流过各主要电气设备(断路器、隔离开关、母线、熔断器等)的负荷电流，作为选择这些设备的依据。

（3）计算流过各条线路(电源进线、高低压配电线路等)的负荷电流，作为选择这些线路电缆或导线截面的依据。

高压供配电是一个非常专业和重要的领域，涉及到电力系统的设计、运维、安全等多个方面。

对于从事或者需要了解高压供配电的人员，进行相关培训是非常必要的。

以下是一些可能包括在高压供配电培训中的内容：
1. 电力系统基础知识：包括电力系统的结构、工作原理、设备组成等基础知识，以及电力系统的分类和特点。

2. 设备操作与维护：包括变电站设备、高压开关设备、变压器、断路器等设备的操作方法、维护保养知识以及常见故障处理方法。

3. 安全意识与安全措施：高压供配电系统具有很高的危险性，因此培训中通常会包括相关安全意识的培养，例如防触电、防火灾、防爆炸等安全知识，以及相应的应急预案。

4. 高压电网规划与设计：对于电力系统工程师或相关技术人员，可能需要学习高压电网的规划、设计原则和方法，包括线路布置、设备选型等内容。

5. 监测与检修：学习电力设备的监测方法、故障诊断与排除、定期检修等内容。

6. 现场演练与实践：通过现场实地考察、操作练习、模拟故障排除等方式，加深学员对于高压供配电系统的理解和应用能力。

7. 相关法律法规：学习与高压供配电相关的法律法规、标准和政策，确保在实际操作中能够符合相关规定。

需要注意的是，针对不同岗位的人员，培训的内容和深度可能会有所不同。

对于电力系统从业人员，还需要进行相关的职业技能培训和资格认证。

最好选择正规的培训机构或者具有相关资质的单位进行培训，以确保培训内容的权威性和实用性。

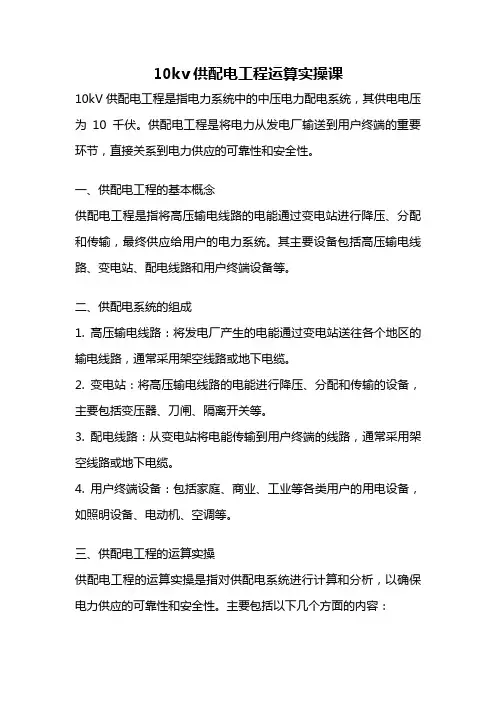

10kv供配电工程运算实操课10kV供配电工程是指电力系统中的中压电力配电系统，其供电电压为10千伏。

供配电工程是将电力从发电厂输送到用户终端的重要环节，直接关系到电力供应的可靠性和安全性。

一、供配电工程的基本概念供配电工程是指将高压输电线路的电能通过变电站进行降压、分配和传输，最终供应给用户的电力系统。

其主要设备包括高压输电线路、变电站、配电线路和用户终端设备等。

二、供配电系统的组成1. 高压输电线路：将发电厂产生的电能通过变电站送往各个地区的输电线路，通常采用架空线路或地下电缆。

2. 变电站：将高压输电线路的电能进行降压、分配和传输的设备，主要包括变压器、刀闸、隔离开关等。

3. 配电线路：从变电站将电能传输到用户终端的线路，通常采用架空线路或地下电缆。

4. 用户终端设备：包括家庭、商业、工业等各类用户的用电设备，如照明设备、电动机、空调等。

三、供配电工程的运算实操供配电工程的运算实操是指对供配电系统进行计算和分析，以确保电力供应的可靠性和安全性。

主要包括以下几个方面的内容：1. 电压降计算：通过对供配电线路进行电压降计算，确保用户终端的电压稳定在合理范围内，避免电压过高或过低对用户设备造成影响。

2. 短路电流计算：通过对供配电系统进行短路电流计算，确定系统的短路能力，以保证系统能够在发生短路时及时切断故障电流，保护设备和人身安全。

3. 负荷计算：通过对用户终端设备进行负荷计算，确定系统的负荷需求，以确保供配电系统能够满足用户的用电需求。

4. 电力损耗计算：通过对供配电线路进行电力损耗计算，确定系统的电力损耗情况，以寻找优化供配电系统的方式，减少能源浪费。

5. 变电站容量计算：通过对供配电系统进行变电站容量计算，确定变电站的容量大小，以满足系统的供电需求。

供配电工程的运算实操是供配电系统设计和运维的重要环节，通过合理的计算和分析，可以确保供配电系统的稳定运行和可靠供电。

在实际工程中，需要充分考虑系统的安全性、可靠性和经济性，选择合适的设备和参数，以满足用户的用电需求。

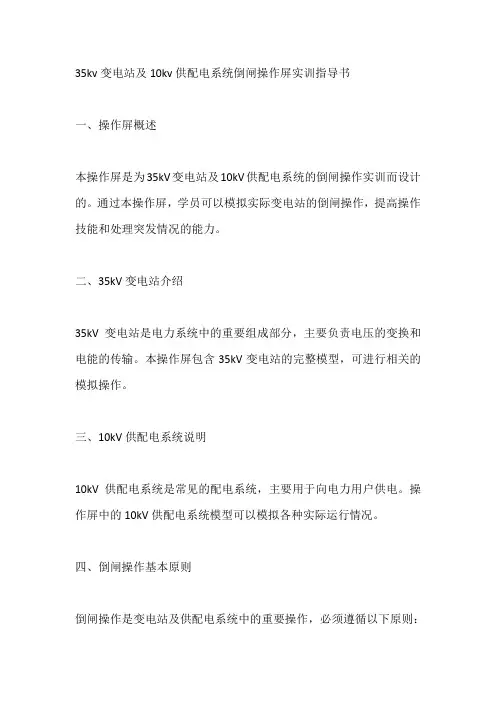

35kv变电站及10kv供配电系统倒闸操作屏实训指导书一、操作屏概述本操作屏是为35kV变电站及10kV供配电系统的倒闸操作实训而设计的。

通过本操作屏，学员可以模拟实际变电站的倒闸操作，提高操作技能和处理突发情况的能力。

二、35kV变电站介绍35kV变电站是电力系统中的重要组成部分，主要负责电压的变换和电能的传输。

本操作屏包含35kV变电站的完整模型，可进行相关的模拟操作。

三、10kV供配电系统说明10kV供配电系统是常见的配电系统，主要用于向电力用户供电。

操作屏中的10kV供配电系统模型可以模拟各种实际运行情况。

四、倒闸操作基本原则倒闸操作是变电站及供配电系统中的重要操作，必须遵循以下原则：1. 操作前必须了解设备的运行状态；2. 严格按照操作规程进行；3. 执行操作时必须由两人进行，一人操作，一人监护；4. 严禁带电作业。

五、倒闸操作步骤与流程倒闸操作的步骤与流程如下：1. 核对设备名称和编号；2. 检查设备状态，确保安全；3. 按照操作票逐项进行操作；4. 操作完成后再次核对设备状态；5. 记录操作过程和结果。

六、异常情况处理方法遇到异常情况时，应立即停止操作，并向指导教师报告。

异常情况的判断和处理需要有一定的专业知识和经验。

常见的异常情况包括：设备故障、保护装置动作、开关误动等。

在处理异常情况时，要保持冷静，根据实际情况采取合适的处理方法。

如有必要，可参考相关手册或咨询专业人士。

本操作屏提供了一些常见的异常情况供学员练习处理。

七、安全注意事项在进行倒闸操作时，必须严格遵守安全规定，确保人身和设备安全。

安全注意事项包括：禁止在雷雨天进行操作、严禁带电作业、操作前要检查安全工具的完好性等。

如有疑问，请及时向指导教师请教。

八、实训考核与评价实训考核与评价是检验学员学习成果的重要环节。

考核内容包括：倒闸操作的熟练程度、异常情况的判断和处理能力等。

评价标准将根据学员的实际操作情况进行制定，以确保评价的公正性和客观性。

一、10KV开关柜开关柜是一种电设备，外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。

如仪表，自控，电动机磁力开关，各种交流接触器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等，有的还设有为保主要设备的低周减载。

高压开关柜的“五防”1、高压开关柜内的真空小车在试验位置合闸后，小车断路器无法进入工作位置。

（防止带负荷合闸）2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。

（防止带接地线合闸）3、高压开关柜内的真空断路器在合闸工作时，盘柜用接地刀上的机械与柜门闭锁。

（防止误入带电间隔）.4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。

（防止带电挂接地线）5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。

（防止带负荷拉刀闸）开关柜常见分类按照电压等级分类按照电压等级分类通常将AC1000V及以下称为低压开关柜（如PGL、GGD、GCK、GBD、MNS等）、AC1000V以上称为高压开关柜（如GG-1A、XGN15、KYN48等），有时也将高压柜中电压为AC10kV的称为中压柜（如XGN15型10kV环网柜）。

按照电压波形分类分为：交流开关柜、直流开关柜按照内部结构分类抽出式开关柜（如低压抽出式开关柜、低压固定分隔式开关柜、金属铠装移开式开关柜、手车柜）按照用途分类进线柜、出线柜、计量柜、补偿柜（电容柜）、转角柜、母线柜开关柜送电操作程序送电操作先装好后封板,再关好前下门操作接地开关主轴并且使之分闸用转运车(平台车)将手车(处于分闸状态)推入柜内(试验位置)把二次插头插到静上(试验位置指示器亮)(关好前中门)用手柄将手车从试验位置(分闸状态)推入到工作位置(工作位置指示器亮, 试验位置指示器灭)合闸断路器手车停电(检修)操作将断路器手车分闸用手柄将手车从工作位置(分闸状态)退出到试验位置(工作位置指示器灭, 试验位置指示器亮)打开前中门把二次插头拔出静插座(试验位置指示器灭)用转运车将手车(处于分闸状态)退出柜外操作接地开关主轴并且使之合闸打开后封板和前下门注意:下手车和中(下)PT手车可以在母线运行时直接拉出柜外开关柜型号及用途GGD系列:产品型号及含义：G（首个）表示交流低压配电柜；G（第二个）表示电器元件固定安装，固定路线；D表示电力用柜。

10KV工厂供配电系统设计随着现代工业的发展，工厂供配电系统的设计变得越来越重要。

在高压电力系统中，10KV的电压等级是比较常见的，因此本文将重点介绍10KV工厂供配电系统的设计。

1.10KV工厂供配电系统概述10KV工厂供配电系统是指将10KV电力线路引入工厂内部，通过变压器将电压降低至工厂所需的供电电压，然后再进行供配电。

该系统通常包括变电所、配电室、配电线路及配电设备等部分。

其主要功能是将外部供电引入工厂内部，为工厂各种设备提供稳定、可靠的电力供应。

2.10KV工厂供配电系统设计原则在设计10KV工厂供配电系统时，需要遵循以下原则：（1）安全性原则：确保供电系统的安全性，避免电气事故发生。

（2）可靠性原则：确保供电系统的稳定性和可靠性，保证工厂生产的顺利进行。

（3）经济性原则：考虑设计成本和运行成本，使系统在满足需求的同时具有良好的经济性。

（4）合理性原则：根据工厂的实际情况和需求，合理设计供配电系统，满足工厂的电力需求。

3.10KV工厂供配电系统设计步骤（1）确定电力需求：根据工厂的用电需求，确定所需的电力容量和负荷特性。

（2）确定电源接入点：确定10KV电力线路的引入点，包括进线路由、变电所选址等。

（3）选择变压器类型：根据工厂的电力需求和变电站的容量，选择合适的变压器类型和容量。

（4）设计配电线路：设计工厂内的配电线路，包括主干线路和支线路的布置及容量计算。

（5）选用配电设备：选用合适的开关设备、断路器等配电设备，并设计合理的配电方案。

（6）系统保护设计：设计合理的系统保护方案，确保供配电系统的安全性和可靠性。

（7）系统接地设计：设计合理的系统接地方案，保障工厂供配电系统的接地可靠性。

4.10KV工厂供配电系统设计注意事项在设计10KV工厂供配电系统时，需注意以下事项：（1）避免过载现象：根据工厂电力需求合理设计供配电系统的容量，避免发生过载现象。

（2）保证电力质量：采用合适的电力质量监测设备，确保供电质量符合要求。

10kv供配电系统的工作原理-回复10kV供配电系统的工作原理：一、引言10kV供配电系统是一种广泛应用于工业、民用和商业领域的电力系统，它的工作原理涵盖了输电、配电和用电三个环节，通过自动化控制和保护装置实现电能的传输、分配和使用。

本文将从输电线路、变电站和配电线路三个方面详细介绍10kV供配电系统的工作原理。

二、输电线路10kV供电系统的输电线路主要由高压输电线、变电站和中压电缆组成。

高压输电线是将发电厂产生的电能进行输送的主要通道，通常使用的是铁塔或钢管杆作为线路支架。

输电线路上的导线由高压绝缘导线和地线构成，高压绝缘导线通过绝缘子固定在线路支架上，而地线则起到引接地电流的作用。

输电线路的安全保护主要包括绝缘子串烧、短路和雷击等方面的保护。

三、变电站10kV供电系统的变电站是电能从高压输电线路向低压配电线路转换的中间站点。

变电站主要由变电设备、保护设备和控制设备三部分组成。

变电设备包括变压器、断路器、隔离开关和电容补偿器等，它们的作用是将高压输电线路上的电能变成适用于配电线路的低压电能。

保护设备包括过电压保护、过电流保护和接地保护等，它们能够及时对线路故障进行检测和处理。

控制设备采用自动化操作和监控系统，可以实时掌握电网的运行状态和负荷情况，确保供电的可靠性和稳定性。

四、配电线路10kV供电系统的配电线路是将变电站提供的低压电能传输到用户终端的关键环节。

配电线路通过地下电缆或架空线路的方式进行布置，以适应不同地域的要求。

配电线路由配电变压器、开关设备和用户连接装置构成，其中配电变压器主要负责将10kV低压电能转换为用户所需的电压等级。

开关设备（如开关柜、负荷开关等）用于控制和分配电能流向。

用户连接装置（如计量表、断路器等）则负责实现对用户用电行为的监测和控制。

五、系统保护与控制10kV供电系统的保护与控制是保证供电系统安全和稳定运行的重要环节。

系统保护主要包括线路保护、变压器保护和用户保护等方面。

广东电网公司10业扩工程典型设计培训班资料广东电网公司河源供电局2010年5月目录1、学习主要内容 (1)2、关于广东电网公司业扩工程典型设计的推广实施意见 (2)3、设计说明 (5)4、配电设计常任参数表 (12)5、10系统一次结线图 (13)6、箱式变配置一次结线图 (20)7、设备二次原理图 (25)8、低压系统方案图 (34)9、设备装置图 (43)10、广东电网公司规范业扩工程投资界面方案(试行) (73)一、学习主要内容1、关于广东电网公司业扩工程典型设计的推广实施意见2、典型设计简介第一部分:10系统一次结线图；第二部分:箱式变配置一次结线图；第三部分:设备二次原理图；第四部分:低压系统方案图；第五部分:设备装置图。
