常用滚动轴承代号表示方法

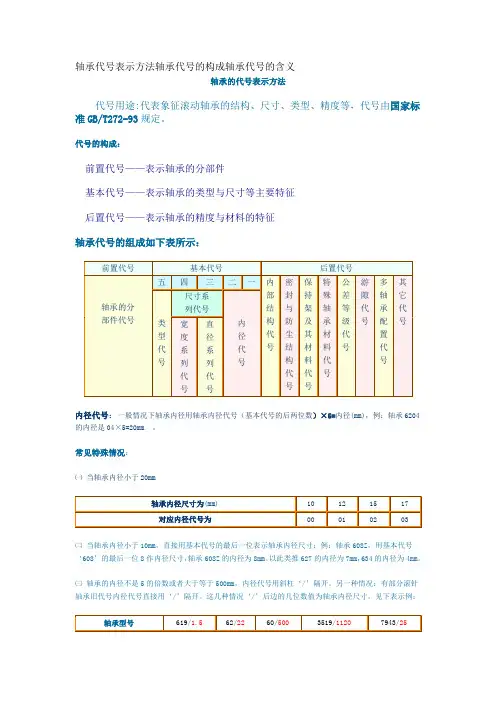

轴承代号表示方法轴承代号的构成轴承代号的含义轴承的代号表示方法代号用途:代表象征滚动轴承的结构、尺寸、类型、精度等，代号由国家标准GB/T272-93规定。

代号的构成：前置代号——表示轴承的分部件基本代号——表示轴承的类型与尺寸等主要特征后置代号——表示轴承的精度与材料的特征轴承代号的组成如下表所示：内径代号：一般情况下轴承内径用轴承内径代号（基本代号的后两位数）×5=内径(mm)，例：轴承6204的内径是04×5=20mm。

常见特殊情况：㈠当轴承内径小于20mm㈡当轴承内径小于10mm，直接用基本代号的最后一位表示轴承内径尺寸；例：轴承608Z，用基本代号‘608’的最后一位8作内径尺寸，轴承608Z的内径为8mm。

以此类推627的内径为7mm，634的内径为4mm。

㈢轴承的内径不是5的倍数或者大于等于500mm，内径代号用斜杠‘/’隔开。

另一种情况：有部分滚针轴承旧代号内径代号直接用‘/’隔开。

这几种情况‘/’后边的几位数值为轴承内径尺寸。

见下表示例：内径尺寸(mm) 1.522500112025轴承内径尺寸为(mm)10121517对应内径代号为00010203㈡当轴承内径小于10mm，直接用基本代号的最后一位表示轴承内径尺寸；例：轴承608Z，用基本代号‘608’的最后一位8作内径尺寸，轴承608Z的内径为8mm。

以此类推627的内径为7mm，634的内径为4mm。

㈢轴承的内径不是5的倍数或者大于等于500mm，内径代号用斜杠‘/’隔开。

另一种情况：有部分滚针轴承旧代号内径代号直接用‘/’隔开。

这几种情况‘/’后边的几位数值为轴承内径尺寸。

见下表示例：轴承型号619/1.562/2260/5003519/11207943/25内径尺寸(mm) 1.522500112025轴承内径尺寸为(mm)10 12 15 17对应内径代号为00 01 02 03㈡当轴承内径小于10mm，直接用基本代号的最后一位表示轴承内径尺寸；例：轴承608Z，用基本代号‘608’的最后一位8作内径尺寸，轴承608Z的内径为8mm。

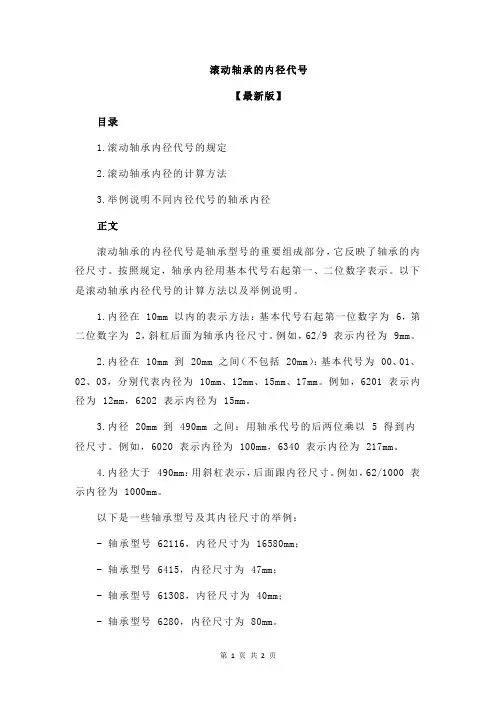

滚动轴承的内径代号
【最新版】
目录
1.滚动轴承内径代号的规定
2.滚动轴承内径的计算方法
3.举例说明不同内径代号的轴承内径
正文
滚动轴承的内径代号是轴承型号的重要组成部分，它反映了轴承的内径尺寸。

按照规定，轴承内径用基本代号右起第一、二位数字表示。

以下是滚动轴承内径代号的计算方法以及举例说明。

1.内径在 10mm 以内的表示方法：基本代号右起第一位数字为 6，第二位数字为 2，斜杠后面为轴承内径尺寸。

例如，62/9 表示内径为 9mm。

2.内径在 10mm 到 20mm 之间（不包括 20mm）：基本代号为 00、01、02、03，分别代表内径为 10mm、12mm、15mm、17mm。

例如，6201 表示内径为 12mm，6202 表示内径为 15mm。

3.内径 20mm 到 490mm 之间：用轴承代号的后两位乘以 5 得到内径尺寸。

例如，6020 表示内径为 100mm，6340 表示内径为 217mm。

4.内径大于 490mm：用斜杠表示，后面跟内径尺寸。

例如，62/1000 表示内径为 1000mm。

以下是一些轴承型号及其内径尺寸的举例：
- 轴承型号 62116，内径尺寸为 16580mm；
- 轴承型号 6415，内径尺寸为 47mm；
- 轴承型号 61308，内径尺寸为 40mm；
- 轴承型号 6280，内径尺寸为 80mm。

通过以上内容，我们可以了解到滚动轴承内径代号的规定及其计算方法。

滚动轴承代号根据我国国家标准GB ／T272－93《滚动轴承代号方法》和我国机械行业标准JB／T2974－93《滚动轴承代号方法的补充规定》，常用滚动轴承的代号由基本代号、前置代号和后置代号构成，其排列顺序如下：前置代号基本代号后置代号前置代号用字母表示，表示成套轴承的分部件即零部件或外圈形状的变化表示轴承的基本类型、结构和尺寸后置代号是用字母或字母与数字组合来表示轴承的内部结构，密封与防尘、套圈变形、保持架结构及材料公差等级、游隙及其他特性1、基本代号：基本代号由类型代号、尺寸系列代号和内径代号构成。

例：N 类型代号，圆柱滚子轴承尺寸系列代号为22内径代号，内径为50mm2210双列角接触球轴承，一般省略。

例：3215D调心球轴承。

例：1212调心滚子轴承和推力调心滚子轴承例：29214或22324CA圆锥滚子轴承。

例：30352双列深沟球轴承。

例：4213推力球轴承。

例：51128深沟球轴承。

例：6012角接触球轴承。

例：7207B推力圆柱滚子轴承。

例：89107圆柱滚子轴承。

例：NU307双列或多列圆柱滚子轴承。

例：NN3044四点接触球轴承。

例：QJ3072-Ⅱ、尺寸系列代号：尺寸系列代号由轴承的宽度(或高度)系列代号和直径系列代号组成。

滚动轴承备有各种尺寸规格，以适应主机不同大小的安装部位要求和载荷容量要求，这种尺寸规格经标准化定为尺寸系列，对于同一内径规格，备有多种不同的外径规格和宽度规格，即尺寸系列和宽度系列可供选择。

新代号旧代号新代号旧代号新代号旧代号新代号旧代号1正常15特宽53特宽36特宽60窄70窄71正常11正常12宽22宽23特宽33特宽34特宽44特宽45特宽58特窄86特宽60窄00窄71正常11正常12宽01)2宽23特宽33特宽34特宽44特宽48特窄85特宽50窄06特宽61正常10窄72宽02)1正常03特宽32宽20窄03特宽32宽24特宽4宽度系列9超轻90特轻1注:1)表示轻宽5；2）表示轻宽6。

滚动轴承基本代号
1、内径代号：右起第一、二位数字，00、01、0
2、03表示10、12、15、17mm内径，04
以后是5的倍数
2、直径系列：右起第三位数，代号为7、8、9、0、1、2、
3、
4、5，外径尺寸依次递增。

3、宽度系列：右起第四位数，代号为8、0、1、2、3、
4、
5、6，宽度依次递增，多数轴承
在代号中不标出代号0，但调心滚子轴承（20000）和圆锥滚子轴承（30000），应标出0。

直径系列和宽度系列代号统称尺寸系列代号
4、轴承类型代号：右起第五位数字或字母表示
后置代号
1、内部结构代号：表示同一类型轴承不同的内部结构，用字母紧跟基本代号，角接触球轴
承15度、25度、40度分别用C、AC、B表示
2、轴承公差等级，代号为/P2、/P4、/P5、/P6（/P6x）、/P0共5个级别，等级依次高到低，
6x仅用于圆锥滚子轴承，0级为普通级，不标注
3、常用轴承径向游隙系列：代号为/C1、/C2、/C0、/C3、/C
4、/C5共6个组别，0组游隙
是常用游隙组别，在轴承代号中不标出。

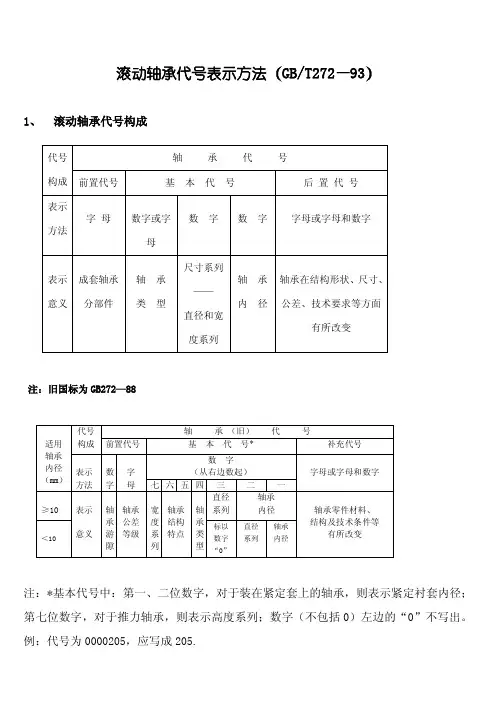

滚动轴承代号表示方法（GB/T272—93）1、滚动轴承代号构成代号构成轴承代号前置代号基本代号后置代号表示方法字母数字或字母数字数字字母或字母和数字表示意义成套轴承分部件轴承类型尺寸系列——直径和宽度系列轴承内径轴承在结构形状、尺寸、公差、技术要求等方面有所改变注：旧国标为GB272—88适用轴承内径（mm）代号构成轴承（旧）代号前置代号基本代号*补充代号表示方法数字字母数字（从右边数起）字母或字母和数字七六五四三二一≥10表示意义轴承游隙轴承公差等级宽度系列轴承结构特点轴承类型直径系列轴承内径轴承零件材料、结构及技术条件等有所改变＜10标以数字“0”直径系列轴承内径注：*基本代号中：第一、二位数字，对于装在紧定套上的轴承，则表示紧定衬套内径；第七位数字，对于推力轴承，则表示高度系列；数字（不包括0）左边的“0”不写出。

例：代号为0000205，应写成205.2、轴承基本代号表示方法（a）轴承类型代号表示方法及新旧代号对照代号轴承类型代号轴承类型新旧新旧06双列角接触球轴承60深沟球轴承11调心球轴承76角接触球轴承23调心滚子轴承89推力圆柱滚子轴承29推力调心滚子轴承N2圆柱滚子轴承双列或多列用字母NN表示37圆锥滚子轴承40双列深沟球轴承U0外球面球轴承58推力球轴承QJ6四点接触球轴承(b)向心轴承尺寸系列代号表示方法及新旧代号对照直径系列宽度系列直径系列宽度系列新代号旧代号新代号旧代号新代号旧代号新代号旧代号名称代号名称代号名称代号名称代号7超特轻713正常特宽131特轻723，45，6宽特宽特宽23，45，68超轻8123，4，5，6窄正常宽特宽7123，4，5，62轻22252--8123，45，6特窄窄正常宽特宽--8123，4--9超轻9123，4，5，6窄正常宽特宽7123，4，5，63中333638123特窄窄正常宽特宽8130特轻1123，4，5，6窄正常宽特宽723，4，5，61特轻701窄正常714重42窄宽2注：尺寸系列代号由宽度（在推力轴承中为高度）系列代号和直径系列代号组合而成，例：19和02，其中1和0分别为宽度系列代号，9和2分别为直径系列代号。

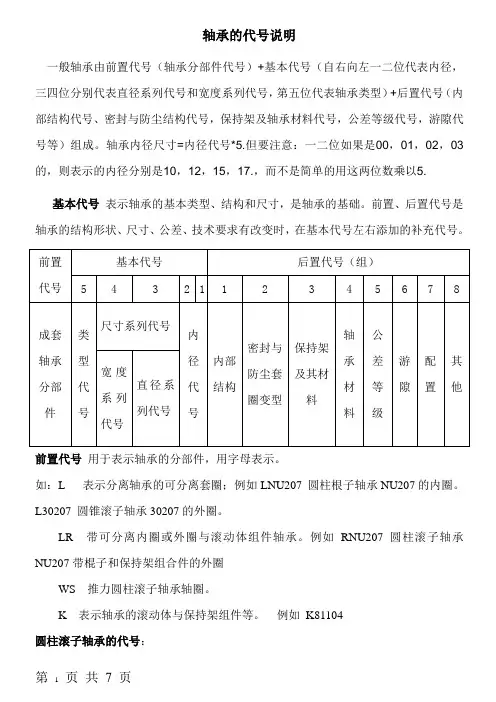

轴承的代号说明一般轴承由前置代号（轴承分部件代号）+基本代号（自右向左一二位代表内径，三四位分别代表直径系列代号和宽度系列代号，第五位代表轴承类型）+后置代号（内部结构代号、密封与防尘结构代号，保持架及轴承材料代号，公差等级代号，游隙代号等）组成。

轴承内径尺寸=内径代号*5.但要注意：一二位如果是00，01，02，03的，则表示的内径分别是10，12，15，17.，而不是简单的用这两位数乘以5.基本代号表示轴承的基本类型、结构和尺寸，是轴承的基础。

前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号。

前置代号用于表示轴承的分部件，用字母表示。

如：L 表示分离轴承的可分离套圈；例如LNU207 圆柱根子轴承NU207的内圈。

L30207 圆锥滚子轴承30207的外圈。

LR 带可分离内圈或外圈与滚动体组件轴承。

例如RNU207 圆柱滚子轴承NU207带棍子和保持架组合件的外圈WS 推力圆柱滚子轴承轴圈。

K 表示轴承的滚动体与保持架组件等。

例如K81104圆柱滚子轴承的代号：N 外圈无挡边。

NF 外圈单挡边。

NN 双列圆柱滚子轴承。

NFP 外圈单挡边，平挡圈。

NNU 内圈无挡边双列圆柱滚子轴承。

NU 内圈无挡边圆柱滚子轴承。

NJ 内圈单挡边。

NUJ 内圈无挡边，带斜挡圈。

NA 外圈带双锁圈的滚针轴承。

NH 内圈单挡边，带斜挡圈。

NUP内圈单挡边并带平挡圈的圆柱滚子轴承。

NJP内圈无挡边但带平挡圈的圆柱滚子轴承RNU 无内圈RN 无外圈。

如：N318EM/P5 N：代表圆柱滚子轴承外圈无挡边，3：尺寸系列代号，18：内经代号，内径18*5=90 EM:代表加强型实体黄铜保持器，/P5：公差等级符合标准规定的5级。

常用轴承类型代号0 双列角接触球轴承5推力球轴承 6 深沟球轴承7角接触轴承QJ 四点接触球轴承 1 调心球轴承8 推力圆柱滚子轴承N 圆柱滚子轴承，双列或多列用NN如：6203C36指深沟球轴承，2 直径系列2 03 内径17 C3 径向游隙6322 6指深沟球轴承，3 直径系列3 22 内径22*5=110 C0组径向游隙不表示。

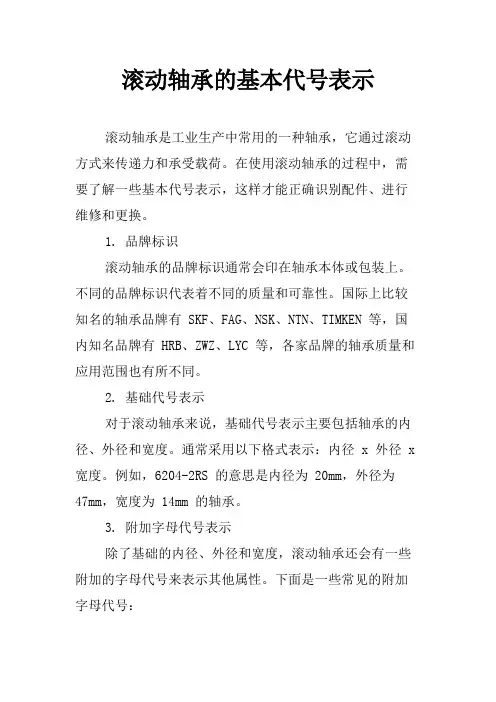

滚动轴承的基本代号表示滚动轴承是工业生产中常用的一种轴承，它通过滚动方式来传递力和承受载荷。

在使用滚动轴承的过程中，需要了解一些基本代号表示，这样才能正确识别配件、进行维修和更换。

1. 品牌标识滚动轴承的品牌标识通常会印在轴承本体或包装上。

不同的品牌标识代表着不同的质量和可靠性。

国际上比较知名的轴承品牌有 SKF、FAG、NSK、NTN、TIMKEN 等，国内知名品牌有 HRB、ZWZ、LYC 等，各家品牌的轴承质量和应用范围也有所不同。

2. 基础代号表示对于滚动轴承来说，基础代号表示主要包括轴承的内径、外径和宽度。

通常采用以下格式表示：内径 x 外径 x 宽度。

例如，6204-2RS 的意思是内径为 20mm，外径为47mm，宽度为 14mm 的轴承。

3. 附加字母代号表示除了基础的内径、外径和宽度，滚动轴承还会有一些附加的字母代号来表示其他属性。

下面是一些常见的附加字母代号：• C：表示轴承内部设计为径向间隙小。

例如，6204C 表示径向间隙比一般轴承小。

• CN：表示轴承内部设计为普通间隙。

例如，6204CN 表示普通轴承。

• E：表示轴承内部设计为加强类型。

例如，6204E 表示轴承加强型。

• P6：表示轴承精度级别为 P6。

例如，6204P6 表示轴承精度高。

• RS：表示轴承有密封装置，通常为橡胶密封圈。

例如，6204-2RS 表示轴承有两个橡胶密封圈。

• ZZ：表示轴承有盖板。

例如，6204-ZZ 表示轴承有两个盖板。

4. 海量素材代号表示对于大量生产出的轴承，基础代号表示可能无法满足区分的需求，此时就需要使用海量素材代号表示。

这种代号表示主要是在基础代号表示的后面加上一些代码，以便区分所需的轴承。

例如，6204/C3 表示内径为 20mm，外径为 47mm，宽度为 14mm，设计为径向间隙小的轴承。

以上就是滚动轴承的基本代号表示的介绍，不同的代号表示代表不同的轴承属性，在选择、维修和更换轴承时需要注意区分。

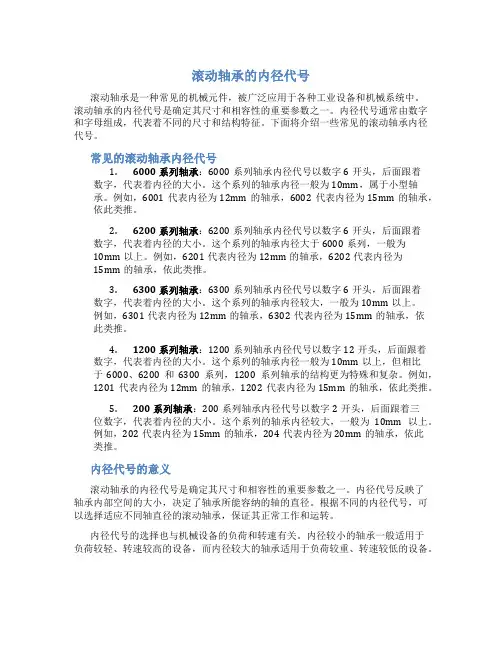

滚动轴承的内径代号滚动轴承是一种常见的机械元件，被广泛应用于各种工业设备和机械系统中。

滚动轴承的内径代号是确定其尺寸和相容性的重要参数之一。

内径代号通常由数字和字母组成，代表着不同的尺寸和结构特征。

下面将介绍一些常见的滚动轴承内径代号。

常见的滚动轴承内径代号1.6000系列轴承：6000系列轴承内径代号以数字6开头，后面跟着数字，代表着内径的大小。

这个系列的轴承内径一般为10mm，属于小型轴承。

例如，6001代表内径为12mm的轴承，6002代表内径为15mm的轴承，依此类推。

2.6200系列轴承：6200系列轴承内径代号以数字6开头，后面跟着数字，代表着内径的大小。

这个系列的轴承内径大于6000系列，一般为10mm以上。

例如，6201代表内径为12mm的轴承，6202代表内径为15mm的轴承，依此类推。

3.6300系列轴承：6300系列轴承内径代号以数字6开头，后面跟着数字，代表着内径的大小。

这个系列的轴承内径较大，一般为10mm以上。

例如，6301代表内径为12mm的轴承，6302代表内径为15mm的轴承，依此类推。

4.1200系列轴承：1200系列轴承内径代号以数字12开头，后面跟着数字，代表着内径的大小。

这个系列的轴承内径一般为10mm以上，但相比于6000、6200和6300系列，1200系列轴承的结构更为特殊和复杂。

例如，1201代表内径为12mm的轴承，1202代表内径为15mm的轴承，依此类推。

5.200系列轴承：200系列轴承内径代号以数字2开头，后面跟着三位数字，代表着内径的大小。

这个系列的轴承内径较大，一般为10mm以上。

例如，202代表内径为15mm的轴承，204代表内径为20mm的轴承，依此类推。

内径代号的意义滚动轴承的内径代号是确定其尺寸和相容性的重要参数之一。

内径代号反映了轴承内部空间的大小，决定了轴承所能容纳的轴的直径。

根据不同的内径代号，可以选择适应不同轴直径的滚动轴承，保证其正常工作和运转。

滚动轴承新旧标准代号对照由于原滚动轴承代号标准与国际上其他国家的代号差异较大，随着我国同国际上的贸易往来、技术合作的增多，原滚动轴承代号标准已难以适应要求。

为此，1993年国家修订了轴承代号标准，新标准代号为GB/T272——93，代替GB272——88（64）标准。

目前轴承厂已完全贯标，为使相关人员了解新老标准代号的差别，现将滚动轴承代号标准新、旧对照情况介绍如下：1.滚动轴承代号表示方法对照新标准GB/T272——93旧标准GB272——88（64）轴承代号的构成由前置代号、基本代号、后置代号构成前置代号——成套轴承分部件后置代号——包括内部结构、密封与防尘、轴承材料、公差等级、游隙等。

基本代号——表示轴承的基本类型、结构和尺寸由轴承内径、尺寸系列、轴承类型、结构形式、精度等级构成。

无前置代号和后置代号，用结构形式表示。

基本代号由轴承类型代号、尺寸系列代号和内径代号构成。

举例1：62046—类型代号（用数字或大写字母表示）2—尺寸系列（02）代号（用数字表示）04—内径代号（用数字表示）举例2：双列圆锥滚子轴承NN 30 20 KNN—类型代号30—尺寸系列20—内径代号K—后置代号由宽度系列、结构代号、类型代号、直径系列代号、内径代号构成举例：双列圆锥滚子轴承3 1 8 2 1 2 03—宽度系列1 8—结构代号2—类型代号1—直径系列代号20—内径代号2、轴承类型新旧对照轴承类型新标准旧标准轴承类型新标准旧标准双列角接触球轴承0 6 推力球轴承 5 8 调心球轴承 1 1 深沟球轴承 6 0 调心滚子轴承 2 3 角接触球轴承7 6 推力调心滚子轴承 2 9 推力圆柱滚子轴承8 9 圆锥滚子轴承 3 7 圆柱滚子轴承N 2 双列深沟球轴承 4 03轴承的内径代号轴承内径代号新旧标准相同，具体表示方法见下表。

轴承公称内径内径代号示例10到17 10 00深沟球轴承6200d=1012 0115 0217 0320到480 （22，28，32除外）公称内径除以5的商数。

滚动轴承的基本代号表示滚动轴承是一种利用滚动支承原理使轴承轴和外壳之间的摩擦减至最小的轴承，它的作用是将静态载荷转化为动态载荷，并能尽量减少受力设备运行时的磨损和噪音。

由于滚动轴承能够满足各种传动系统中安装、维护和更换要求，因此在汽车、机械、电子和能源等诸多行业都得到大量应用。

滚动轴承的型号就是代号，但不同的型号配有不同的符号。

根据国际标准，滚动轴承型号的表示包括六个不同的部分，分别是标准符号、大小符号、轴承类型、补充符号、系列符号和尺寸符号。

标准符号是用来说明该轴承的材料、外径、内径及装配方式的一种符号，它由一组英文字母表示，具体如下：
-C：表示圆柱滚子轴承
-CD：表示双列圆柱滚子轴承
-CR：表示内外圆柱滚子轴承
-CA：表示全圆柱滚子轴承
-CF：表示圆锥滚子轴承
-CS：表示滚针轴承
大小符号主要用来表示轴承的公差，一般情况下，普通公差由一
个英文字母（A级到J级）表示，精密公差由数字表示（2级到8级）。

轴承类型的表示主要是通过一到六位数字表示，代表该轴承的尺寸、结构及外形。

补充符号用于表明轴承在装配或安装方式上的不同，一般由一位
字母表示，常见的有W、N、R、P、S等。

系列符号是说明轴承的滚动体系列及系列次序的符号，它是一位
英文字母D、F、G、H、V等表示。

尺寸符号用来说明该轴承的滚子尺寸和轴向尺寸，它由一位英文
字母和一位数字组合而成。

因此，滚动轴承的基本代号表示由标准符号、大小符号、轴承类型、补充符号、系列符号和尺寸符号组成，以简明扼要的形式把轴承
类型、尺寸和结构代码等信息描述出来。

滚动轴承的内径代号摘要：一、滚动轴承内径代号的表示方法1.内径在10mm 以内的表示方法2.内径在10mm 到20mm 之间的表示方法3.内径20mm 到490mm 之间的表示方法4.内径大于490mm 的表示方法二、滚动轴承内径代号的具体规定1.基本代号2.内径尺寸的计算方法3.特殊情况的处理三、滚动轴承内径代号的意义和作用1.内径代号与轴承类型的关系2.内径代号与轴承尺寸的关系3.内径代号与轴承性能的关系正文：滚动轴承是一种广泛应用于机械传动系统的零部件，其内径代号是描述轴承尺寸的重要参数。

了解滚动轴承内径代号的表示方法和具体规定，对于正确选择和使用轴承具有重要意义。

一、滚动轴承内径代号的表示方法滚动轴承内径代号的表示方法主要有以下几种：1.内径在10mm 以内的表示方法：用基本代号62/9 表示，其中62 代表轴承类型，9 代表内径尺寸。

例如，62/9 表示内径为9mm 的轴承。

2.内径在10mm 到20mm 之间的表示方法：用基本代号00、01、02、03 表示，分别代表内径为10mm、12mm、15mm、17mm 的轴承。

例如，6201 表示内径为12mm 的轴承。

3.内径20mm 到490mm 之间的表示方法：用轴承代号的后两位数字乘以5 表示。

例如，6020 的后两位数字为20，乘以5 后内径尺寸为100mm。

4.内径大于490mm 的表示方法：用基本代号62/1000 表示，其中62 代表轴承类型，1000 代表内径尺寸。

例如，62/1000 表示内径为1000mm 的轴承。

二、滚动轴承内径代号的具体规定滚动轴承内径代号的具体规定如下：1.基本代号：内径在10mm 以内的用62 表示，10mm 到20mm 之间的用00、01、02、03 表示，20mm 到490mm 之间的用轴承代号的后两位数字表示，大于490mm 的用62 表示。

2.内径尺寸的计算方法：内径在10mm 以内的用62/9 表示，10mm 到20mm 之间的用基本代号表示，20mm 到490mm 之间的用轴承代号的后两位数字乘以5 表示，大于490mm 的用62/1000 表示。

滚动轴承代号表示方法（GB/T272—93）1、滚动轴承代号构成代号构成轴承代号前置代号基本代号后置代号表示方法字母数字或字母数字数字字母或字母和数字表示意义成套轴承分部件轴承类型尺寸系列——直径和宽度系列轴承内径轴承在结构形状、尺寸、公差、技术要求等方面有所改变注：旧国标为GB272—88适用轴承内径（mm）代号构成轴承（旧）代号前置代号基本代号*补充代号表示方法数字字母数字（从右边数起）字母或字母和数字七六五四三二一≥10 表示意义轴承游隙轴承公差等级宽度系列轴承结构特点轴承类型直径系列轴承内径轴承零件材料、结构及技术条件等有所改变＜10标以数字“0”直径系列轴承内径注：*基本代号中：第一、二位数字，对于装在紧定套上的轴承，则表示紧定衬套内径；第七位数字，对于推力轴承，则表示高度系列；数字（不包括0）左边的“0”不写出。

例：代号为0000205，应写成205.2、轴承基本代号表示方法（a）轴承类型代号表示方法及新旧代号对照代号轴承类型代号轴承类型新旧新旧0 6 双列角接触球轴承 6 0 深沟球轴承1 1 调心球轴承7 6 角接触球轴承2 3 调心滚子轴承8 9 推力圆柱滚子轴承2 9 推力调心滚子轴承N 2圆柱滚子轴承双列或多列用字母NN表示3 7 圆锥滚子轴承4 0 双列深沟球轴承U 0 外球面球轴承5 8 推力球轴承QJ6 四点接触球轴承（b）向心轴承尺寸系列代号表示方法及新旧代号对照直径系列宽度系列直径系列宽度系列新代号旧代号新代号旧代号新代号旧代号新代号旧代号名称代号名称代号名称代号名称代号7 超特轻713正常特宽131 特轻723，45，6宽特宽特宽23，45，68 超轻8123，4，5，6窄正常宽特宽7123，4，5，6 2 轻22252--8123，45，6特窄窄正常宽特宽--8123，4--9 超轻9123，4，5，6窄正常宽特宽7123，4，5，63 中333638123特窄窄正常宽特宽8130 特轻 1123，4，5，6窄正常宽特宽723，4，5，61 特轻7 0 窄7 4 重 4 0 窄01 正常 12 宽 2 注：尺寸系列代号由宽度（在推力轴承中为高度）系列代号和直径系列代号组合而成，例：19和02，其中1和0分别为宽度系列代号，9和2分别为直径系列代号。
