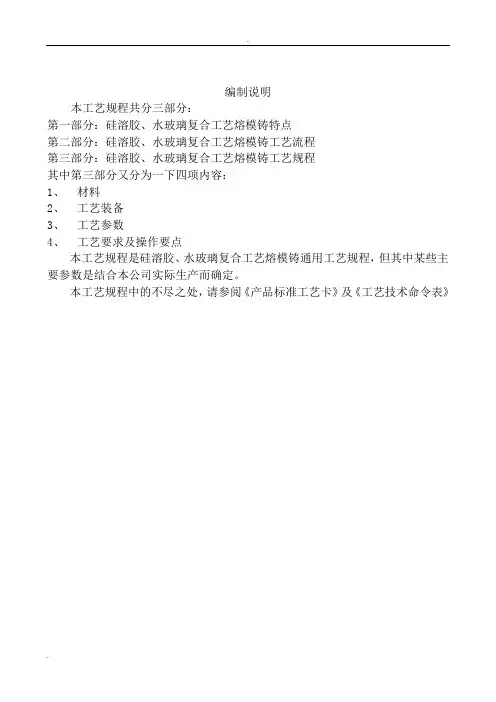

编制说明本工艺规程共分三部分：第一部分：硅溶胶、水玻璃复合工艺熔模铸特点第二部分：硅溶胶、水玻璃复合工艺熔模铸工艺流程第三部分：硅溶胶、水玻璃复合工艺熔模铸工艺规程其中第三部分又分为一下四项容：1、材料2、工艺装备3、工艺参数4、工艺要求及操作要点本工艺规程是硅溶胶、水玻璃复合工艺熔模铸通用工艺规程，但其中某些主要参数是结合本公司实际生产而确定。
本工艺规程中的不尽之处，请参阅《产品标准工艺卡》及《工艺技术命令表》硅溶胶、水玻璃复合精铸工艺规程一、特点1、 硅溶胶、水玻璃型壳采用面层和过度层恒温恒湿制壳，被层采用化学硬化法，能使型壳迅速硬化而建立湿强度，故工艺周期短、工时消耗少、生产效率高。
2、 水波离价廉易购，货源充足，其价格仅相当于其他两种粘结剂的1/20～1/30。
3、 水玻璃性能稳定，耐火材料对涂料的稳定性影响小，制壳过程中对生产现场的温湿度的要求也不象其他粘结剂那样严格。
4、 水玻璃型壳熔模铸型选的主要问题是铸件尺寸精度较低，表面质量较差，难以满足外观质量高的要求，用硅溶胶工艺做面层和过度层可以很好的互补各自的优缺点，即减低成本又能提高外观质量。
5、 硅溶胶、水玻璃复合工艺熔模铸选适用于精铸不锈钢、碳钢、合金钢、球铁、铝合金等精铸件。
二、 1、碳钢工艺流程 2、不锈钢工艺流程：蜡处理射蜡 修蜡 组树焙烧脱蜡 制壳浇注振壳切割磨浇口（固熔化处理）抛光钝化焊补修整咬酸喷砂三、工艺规程（一）蜡处理1、材料1）材料种类：石蜡、低分子聚乙烯蜡（可选用成品模料）2）材料性能：2、工艺装备：脱蜡槽、水洗槽、化蜡桶、搅蜡机、100目过滤网3、工艺参数：1）热水温度：100℃2）加热温度：100℃3）沸腾时间：1h4）搅拌时间：直至模料的白点消失5）关掉蒸汽后静置沉淀时间：1.5～2h6）在蜡桶中静置时间：≥4h7）静置后冷却时间：2h8）水的去除：待蜡冷却后从化蜡桶底阀排出。
4、工艺要求及操作要点1）配制新模料时：①将新蜡料敲成小块放入化蜡桶中。
硅溶胶、水玻璃复合工艺规程
1）根据《质检内容表》，对蜡模做逐一检查。
2）蜡检必须做到压蜡巡检、修蜡全检、组树抽检。
（八）组树
1、工艺装备：
电炉子（220V、1000W）、自制焊刀、工作台
2、工艺参数：
1）室温：25±5℃
2）焊接温度：以焊刀为暗红色为宜。
3、工艺要求及操作要点：
1）组树前要对模头进行严格检查，剔除严重变形空心品。
2）组树前需仔细考虑一下几点：
1便于沾浆涂挂
2便于通风干燥
3便于脱蜡。脱蜡时蜡液能够容易地从型壳流出。
4浇注时容易造成顺序凝固，以利补缩。
5便于切割。
3）组树时浇口与模头间不得有焊缝。
4）焊接时不得烫伤蜡模。
5）成串之蜡树，组树时蜡件之间须保持一定距离，不得过大或过小。
6）操作者须戴防护手套，以免烫伤。
24.6
26.0
25.7
模数(m)
3.5～3.7
3.1～3.4
2.6～2.9
铁(%)≤
0.02
4）溶解所用水一般每班至少换2～3次。
5）溶解熔芯时须两次溶解，以使熔芯材料溶解完全。
（六）修蜡
1、工艺装备：
工作台、电炉子、修蜡刀
2、工艺参数：
1）室温：25±3℃
2）熔蜡温度：85～90℃
3）修蜡前蜡型静置时间：2～4h
3、工艺要求及操作要点：
1）蜡模从射出到修蜡，按等大小续放置2～4h
2）去除蜡模上多余的飞边及合模线，需用刀子利口沿着蜡模小心而轻柔地切削，采用平顺、圆滑的切削动作，并逐件目视检测。
2、工艺装备：
搅蜡机、化蜡桶、双工位液压射蜡机、电炉子、冷却槽、泥子刀。
3、工艺参数：
1）室温：25±3℃
2）蜡检必须做到压蜡巡检、修蜡全检、组树抽检。
（八）组树
1、工艺装备：
电炉子（220V、1000W）、自制焊刀、工作台
2、工艺参数：
1）室温：25±5℃
2）焊接温度：以焊刀为暗红色为宜。
3、工艺要求及操作要点：
1）组树前要对模头进行严格检查，剔除严重变形空心品。
2）组树前需仔细考虑一下几点：
1便于沾浆涂挂
2便于通风干燥
3便于脱蜡。脱蜡时蜡液能够容易地从型壳流出。
4浇注时容易造成顺序凝固，以利补缩。
5便于切割。
3）组树时浇口与模头间不得有焊缝。
4）焊接时不得烫伤蜡模。
5）成串之蜡树，组树时蜡件之间须保持一定距离，不得过大或过小。
6）操作者须戴防护手套，以免烫伤。
24.6
26.0
25.7
模数(m)
3.5～3.7
3.1～3.4
2.6～2.9
铁(%)≤
0.02
4）溶解所用水一般每班至少换2～3次。
5）溶解熔芯时须两次溶解，以使熔芯材料溶解完全。
（六）修蜡
1、工艺装备：
工作台、电炉子、修蜡刀
2、工艺参数：
1）室温：25±3℃
2）熔蜡温度：85～90℃
3）修蜡前蜡型静置时间：2～4h
3、工艺要求及操作要点：
1）蜡模从射出到修蜡，按等大小续放置2～4h
2）去除蜡模上多余的飞边及合模线，需用刀子利口沿着蜡模小心而轻柔地切削，采用平顺、圆滑的切削动作，并逐件目视检测。
2、工艺装备：
搅蜡机、化蜡桶、双工位液压射蜡机、电炉子、冷却槽、泥子刀。
3、工艺参数：
1）室温：25±3℃
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅溶胶水玻璃复合型壳制壳工艺-精品
2020-12-12
【关键字】方法、条件、质量、继续、保持、规律、关键、方式、逐步、调整、提高、中心1、原辅材料
S830、S1430单质硅硅溶胶SiO2含量为30%，密度1.19－1.20g/cm³；锆英粉含量为：ZrO2≥65%，＜0.045mm（325目）；锆英砂：ZrO2≥65%，0.150mm（100目）；莫来石砂：无细粉，熟料；0.600－0.250mm（30－60目）；匣钵粉：0.075mm （200目）；匣钵砂：0.850－0.425mm（20－40目）；表面湿润剂：J.F.C；长效消泡剂；硅油类；结晶氯化铝；水玻璃模数3－3.4。
2、操作工艺
2.1制蜡模时采用硅油脱模；蜡模必须逐个检查，尽量不修补；模组焊接时小件采用粘结蜡；中大件采用焊刀焊接；间距适当，将带有内腔、孔、槽时，使其向外，有利于制壳、脱蜡和浇注；对带有文字、狭缝、凸缘、弯部应保持轮廓清晰；蜡模组制壳前应先吹去蜡屑、再经清洗液清洗，晾干后制壳。
2.2 涂料的配制
面层采用S830单质硅硅溶胶与锆英粉，新料配制时粉液比1：3.3，流杯粘度为40－45s，6h以后测粘度，若≥50s，逐步加硅溶胶；若粘度≤40s，逐步加入锆英粉；JFC和消泡剂在搅拌后期加入，JFC加入量为加入硅溶胶质量的0.3%－
0.5%，可通过涂料的涂挂性的优劣调整；消泡剂加入量为JFC 加入量的一半，并按泡多少适当地调整。
2.3 面层的配制及操作工艺：
2.3.1 整个配料过程是在L型搅拌机连续运转条件下进行的，L型叶片必须超过中心，且叶片与筒边、筒底间隙约5mm；过大，在配料过程中会出现沉淀；
2.3.2 先加入硅溶胶，再逐步均匀、缓慢地加入锆英粉。
如加入10包锆英粉，加入总时间必须＞2时，加完后连续搅拌8－9h，然后用流杯粘度计测粘度，直至粘度达到要求后，接着测定密度；
2.3.3 测定粘度值的确定，是在筒中心、筒边分别取料，然后取其平均值；
2.3.4 用玻璃片沾上涂料，对光观察，如无颗粒点则确定涂料搅拌已均匀；一般认为：每加2－3kg锆英粉；涂料粘度可提高5s左右；每加0.5kg硅溶胶，涂料粘度可降低5s 左右；根据这个小规律适当加以调整；
2.3.5 涂料配好以后，接着将准备好的模组进行最后检查，（如检查模头上的记号与铸件材质是否一致等。
）待涂挂；
2.3.6 模组顺转向缓慢进入面层预湿浆中，稍等片刻，缓慢升起；在转筒上方停留滴去多余涂料，顺便观察字迹、小孔是否清晰，并用微弱的压缩空气吹去小气泡，再缓慢进入面层浆中，操作同上，滴去多余涂料，模组即作左右、上下
旋转，以便蜡模表面的涂料均匀覆盖，厚薄适中，避免局部涂料堆积或缺涂，注意在空气中停留时间不能太长，否则涂料会过份干燥；
2.3.7 撒砂在雨淋式淋砂机中淋砂，模组不停地上下、左右旋转，有利于模组各部分均匀地洒上砂层；
2.3.8 将上好表面层的模组立即推入干燥室（室内温度、湿度一定在要求范围内），干燥时间＞4h，并将同一时间内涂料的模组放在一起，记录好操作（涂挂时间）。
2.4 过渡层涂料的配制
根据不同的铸件要求采用不同的过渡层涂料。
即：当铸件复杂、薄壁、小孔、槽等要求高的过渡层采用锆英粉涂料撒锆英砂，当铸件要求不高时，过渡层采用莫来粉、砂涂挂。
具体为：
在另二只L型搅拌桶内配制过渡层涂料，分别为：
S830硅溶胶加锆英粉。
比例为1.7－1.9，粘度为20±1s，预湿采用全硅溶胶S830；
S1430硅溶胶加莫来粉。
比例：1：1.6－1.7，粘度19±1，预湿采用S1430硅溶胶。
2.4.1 将已干燥的第一层模组先浸入硅溶胶，沥干，再浸入第二层涂料，操作方式与第一层相同；
2.4.2 涂挂后继续放入面层干燥室。
2.5 第三层（背层）水玻璃涂料配制与性能控制。
第三层是关键，它是将硅溶胶型壳与水玻璃型壳过渡的关键。
工艺要求：水玻璃模数：3－3.4；密度1.35－1.38kg/dm³；粉液比1：1；配料2h后使用，流杯粘度＞40s；涂料采用0.075mm（200目）匣钵粉；撒砂用0.850－0.425mm（20－40目）匣钵砂。
硬化液：用结晶氯化铝PH（试纸）1.4－2.1；密度1.16－1.18kg/dm³。
其操作方法基本上同前面。
第四层－第五层涂料粉液比1：1.12－1.2，流杯粘度＞60s，操作同前。
2.6 硅溶胶－水玻璃复合型壳工艺参数
2.7 脱蜡
制壳完成后，型壳放置10h以上，脱蜡。
操作工艺：
检查型壳浇口顶部，除掉多余的壳层；脱蜡水中加入质量分数为3%－5%的氯化铵以维持脱蜡水的酸性，达到在脱蜡时得到硬化补充；脱蜡水温度控制在95－98℃，但不沸腾；脱蜡时间控制在20分以内；用蒸汽加热脱蜡水；用干净的热水冲洗型壳内腔1－2次；脱蜡后型壳倒放搁置。
2.8 焙烧
型壳脱蜡后放置6时以上才可焙烧，由于是复合型壳，因此要求焙烧温度为950℃－1100℃，保温时间大于30分钟，出炉后立即浇注。
结论：
1）.硅溶胶－－水玻璃型壳工艺是一种简单实用的工艺；成本低，能达到与硅溶胶型壳可媲美的铸件；
2）.硅溶胶－－水玻璃复合型壳工艺是可行的，关键是面层、第二层、第三层涂料与撒砂的配比和控制。
