01.20200224---数字逻辑电路期末考试综合资料

数字电路-期末考试复习题及答案题目1题目描述请简要解释什么是布尔代数。

答案布尔代数是一种数学结构和符号系统，用来分析和操作逻辑表达式和逻辑函数。

题目2题目描述请说明什么是逻辑门。

答案逻辑门是用来实现布尔代数运算的电子元件，根据输入信号的不同组合产生不同的输出信号。

题目3题目描述请列举并解释四种常见的逻辑门。

答案1. 与门 (AND Gate)：输出为真仅当所有输入都为真。

2. 或门 (OR Gate)：输出为真当至少有一个输入为真。

3. 非门 (NOT Gate)：输出为真当输入为假，反之亦然。

4. 异或门 (XOR Gate)：输出为真当输入中只有一个为真。

题目4题目描述请简述卡诺图的作用。

答案卡诺图是一种通过绘制格子状图表来简化逻辑函数的工具。

它可以帮助找到最简约的逻辑表达式，并减少数字电路的复杂性。

题目5题目描述请解释什么是时序逻辑和组合逻辑。

答案时序逻辑是一种根据输入信号的不同时间顺序产生不同输出的逻辑电路。

组合逻辑是仅根据输入信号的当前状态产生输出的逻辑电路。

题目6题目描述请说明同步电路和异步电路的区别。

答案同步电路中的各个部件在时钟信号的控制下按照一定的顺序工作。

异步电路中的各个部件则不受时钟信号的控制，可以独立工作。

题目7题目描述请列举至少三个常见的数字电路应用。

答案1. 计算机内存2. 数字时钟3. 数据传输和存储系统以上是数字电路期末考试复习题的部分内容，希望能帮助你进行复习。

数字电路期末复习题及答案一、填空题1数字信号的特点是在时间上和幅值上都是断续变化的,其高电平和低电平常用1 _ 和_0 ___ 来表示。

2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。

3、逻辑代数又称为布尔代数。

最基本的逻辑关系有与、或、非三种。

常用的几种导出的逻辑运算为与非或非与或非同或异或。

4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。

5、逻辑函数F=A BCD +A+B+C+ __________ 。

6、逻辑函数F=A B A B A B AB = ________ 0 _______ 。

7、OC门称为集电极开路门，多个OC门输出端并联到一起可实现丄与功能。

8、TTL与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。

9、触发器有2 个稳态，存储8位二进制信息要__8 ________________________个触发器。

1 0、一个基本RS触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S = 0且R= 0的信号。

11、一个基本RS触发器在正常工作时，不允许输入R=S= 1的信号，因此它的约束条件是RS=0 。

1 2、在一个CP脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。

13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重要的参数为脉宽。

14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。

15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。

16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。

17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。

、选择题1 一位十六进制数可以用 C 位一进制数来表示。

A 1B . 2 C.4D162、十进制数25用8421BCD码表示为 B 。

A 10 101B . 0010 0101 C.100101 D .101013、以下表达式中符合逻辑运算法则的是D。

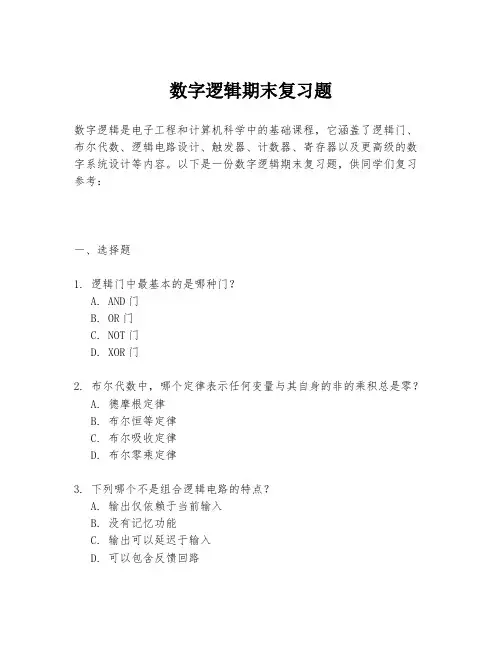

数字逻辑期末复习题数字逻辑是电子工程和计算机科学中的基础课程，它涵盖了逻辑门、布尔代数、逻辑电路设计、触发器、计数器、寄存器以及更高级的数字系统设计等内容。

以下是一份数字逻辑期末复习题，供同学们复习参考：一、选择题1. 逻辑门中最基本的是哪种门？A. AND门B. OR门C. NOT门D. XOR门2. 布尔代数中，哪个定律表示任何变量与其自身的非的乘积总是零？A. 德摩根定律B. 布尔恒等定律C. 布尔吸收定律D. 布尔零乘定律3. 下列哪个不是组合逻辑电路的特点？A. 输出仅依赖于当前输入B. 没有记忆功能C. 输出可以延迟于输入D. 可以包含反馈回路4. 触发器的基本功能是什么？A. 存储一位二进制信息B. 进行算术运算C. 执行逻辑运算D. 作为放大器使用5. 在数字系统中，计数器的主要作用是什么？A. 存储数据B. 计数和分频C. 执行算术运算D. 作为时钟信号源二、简答题1. 解释什么是布尔代数，并给出最基本的布尔代数运算。

2. 描述一个D触发器的工作原理及其在数字系统中的典型应用。

3. 什么是寄存器？它在计算机系统中扮演什么角色？三、计算题1. 给定逻辑表达式 \( Y = \overline{A} \cdot B + A \cdot\overline{B} \)，使用布尔代数简化该表达式。

2. 设计一个4位二进制计数器，说明其工作原理，并给出其状态转移图。

四、应用题1. 使用逻辑门设计一个3位二进制加法器，并说明其工作原理。

2. 描述一个简单的数字时钟电路设计，包括其主要组成部分和工作原理。

五、论述题1. 论述数字逻辑在现代计算机系统设计中的重要性。

2. 讨论在数字电路设计中，如何考虑和优化功耗问题。

希望这份复习题能够帮助同学们更好地准备数字逻辑的期末考试。

在复习过程中，不仅要掌握理论知识，还要通过实际的电路设计和问题解决来加深理解。

祝同学们考试顺利！。

数电期末知识点总结一、数字逻辑电路1.1 逻辑门逻辑门是数字逻辑电路的基本组成部分，包括与门、或门、非门、与非门、或非门、异或门等。

它们的功能分别是进行逻辑与、逻辑或、逻辑非、逻辑与非、逻辑或非、逻辑异或运算。

1.2 组合逻辑电路组合逻辑电路由逻辑门组成，没有存储功能，输出仅由输入决定，不受时钟脉冲控制。

典型的组合逻辑电路包括加法器、减法器、比较器、译码器、编码器、多路选择器、多路数据选择器等。

1.3 时序逻辑电路时序逻辑电路内部包含存储器件（触发器、寄存器等），能够存储信息，并且输出受时钟脉冲控制。

典型的时序逻辑电路包括计数器、触发器、寄存器等。

1.4 存储器件存储器件是一种能够存储信息的电子元件，包括静态随机存取存储器（SRAM）、动态随机存取存储器（DRAM）、只读存储器（ROM）、可擦写存储器（EEPROM、Flash）等。

其中，SRAM具有快速读写速度，但价格昂贵；DRAM价格较为便宜，但需要定期刷新；ROM不可写，一经编程内容不可更改；EEPROM和Flash可擦写，具有较好的灵活性。

1.5 组合逻辑和时序逻辑的设计组合逻辑和时序逻辑的设计包括了逻辑方程、真值表、卡诺图、逻辑代数和状态图等的转化与设计原则、设计方法、设计步骤等。

1.6 计算机组成原理计算机组成原理是指计算机的基本组成和运行原理，包括控制器、运算器、存储器件和输入输出设备四大部分。

其中，控制器负责指挥各部件协调工作，运算器负责进行数据运算，存储器件负责存储数据和指令，输入输出设备负责与外部进行信息交换。

1.7 计算机系统计算机系统是指由硬件和软件组成的计算机结构。

硬件包括中央处理器、内存、输入输出设备、总线等；软件包括系统软件和应用软件。

计算机系统根据不同的应用场景，可以分为单机系统、网络系统和分布式系统等。

1.8 计算机网络计算机网络是指将多台计算机通过通信设备和通信线路连接在一起，实现信息交换和资源共享的系统。

计算机网络的组成包括硬件设备、传输媒体、通信协议三部分。

数字电路期末复习题及答案一、填空题1、数字信号的特点是在时间上和幅值上都是断续变化的，其高电平和低电平常用1 和0 来表示。

2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。

3、逻辑代数又称为布尔代数。

最基本的逻辑关系有与、或、非三种。

常用的几种导出的逻辑运算为与非或非与或非同或异或。

4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。

5、逻辑函数F=A B C D+A+B+C+D= 1 。

6、逻辑函数F=ABA+++= 0 。

BABBA7、O C门称为集电极开路门，多个O C门输出端并联到一起可实现线与功能。

8、T T L与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。

9、触发器有2个稳态，存储8位二进制信息要8个触发器。

10、一个基本R S触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S=0且R=0的信号。

11、一个基本R S触发器在正常工作时，不允许输入R=S=1的信号，因此它的约束条件是R S=0。

12、在一个C P脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。

13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重要的参数为脉宽。

14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。

15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。

16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。

17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。

二、选择题1、一位十六进制数可以用 C 位二进制数来表示。

A.１B.２C.４D. 162、十进制数25用8421BCD码表示为 B 。

A.10 101B.0010 0101C.100101D.101013、以下表达式中符合逻辑运算法则的是D。

A.C·C=C2B.1+1=10C.0<1D.A+1=14、当逻辑函数有n 个变量时，共有 D 个变量取值组合？ A. n B. 2n C. n 2 D. 2n5、在何种输入情况下，“与非”运算的结果是逻辑0。

«数字电子技术基础»综合练习题（第1套）一、填空题(本题30分)1．逻辑代数的基本运算有、、三种。

2．组合逻辑电路的特点是：任意时刻的输出仅取决于该时刻的状态，而与的状态无关。

3．计数器不仅可用于对时钟脉冲进行，还广泛地用于、；根据计数器中各触发器翻转的先后次序分类，可以分成和计数器。

4．请完成下列数制的转换（117）8=（）2；（A5）16=（）8；（25）10=（）2；（110010）2=（）105．二~十进制码又称码，它是用组成的一组代码来表示0~9十个数字，而代码之间则为关系，如：（01000110）8421BCD=（）106．四位双向移位寄存器T4194的功能表见表1.6所示，当DR=0、S1=S2=1时，电路实现功能；要实现左移功能，应使。

表1.6 Array7. JK触发器的特性方程为Q n+1= , D触发器的特性方程为Q n+1= 。

8．图1.8为用JK触发器组成的移位寄存器，设电路的初态Q3Q2Q1Q0为1010，U I=“1”，问经过2个脉冲作用后，Q3Q2Q1Q0= ，第四个脉冲CP过后，Q3Q2Q1Q0= 。

图 1.89．电路如图1.9,F1= , F2= ,F3= , F4= .图 1.910．F=AB+C（D+E），则其对偶式是。

二、将下面各题化简成最简与或表达式（本题15分，每小题5分）1.用公式化简Y1=BDA+∙+ADB2.Y2（A,B,C,D）=Σm(0,4,6,8,13)+Σd(1,2,3,9,10,11)3.Y3见图2.3。

图2.3三、组合电路设计（本题10分）试用74LS151八选一数据选择器设计一个判断电路，判断四位二进制数A3A2A1A0能否被3整除。

四、作图题（共15分）写出图 4.1电路的函数表达式，画出输出端的波形。

Q n+1=图 4.1五、（本题15分）分析电路5.1计数器电路的功能，分别画出当M=0和M=1时的状态转换图，说明电路的进制，T4160是同步十进制加法计数器。

数字逻辑电路期末考试试卷与答案资料期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟学院 系 级 班姓名 学号 毛一、选择题（每小题2分，共20分）1． 八进制（273）8中，它的第三位数2 的位权为。

A ．(128)10B ．(64)10C ．(256)10D ．(8)102. 已知逻辑表达式C B C A AB F ++=，与它功能相等的函数表达式。

A ．AB F = B ． C AB F +=C ．C A AB F +=D ． C B AB F +=3. 数字系统中，采用可以将减法运算转化为加法运算。

A ． 原码B ．码C ． 补码D ． 码4．对于如图所示波形,其反映的逻辑关系是。

装订线 内请勿答题A ．与关系B ． 异或关系C ．同或关系D ．无法判断5． 连续异或1985个1的结果是。

A ．0B ．1C ．不确定D ．逻辑概念错误6. 与逻辑函数D C B A F +++= 功能相等的表达式为。

A ． D CB A F +++= B ．D C B A F +++=C ．D C B A F = D ．D C B A F ++= 7．下列所给三态门中，能实现0时，AB ；1时，F 为高阻态的逻辑功能的是。

FCB A & ∇DCB A F& ∇AB FCB A & ∇FCB A & ∇C8. 如图所示电路，若输入脉冲的频率为100，则输出Q 的频率为。

A ． 500B ．200C ． 100D ．509．下列器件中，属于时序部件的是。

A ． 计数器B ． 译码器C ． 加法器D ．多路选择器10．下图是共阴极七段数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为。

A ． 0100100B ．1100011C ． 1011011D ．0011011装订线内答题二、填空题（每小题2分，共20分）Array11电路的电源是5，高电平1对应的电压范围是2.4-5。

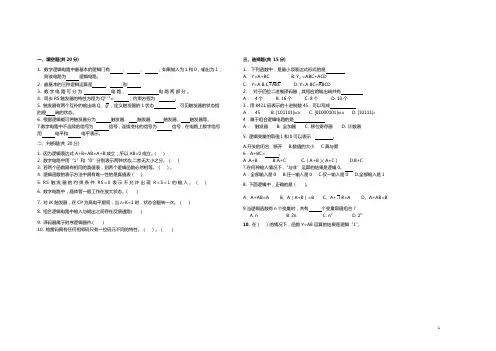

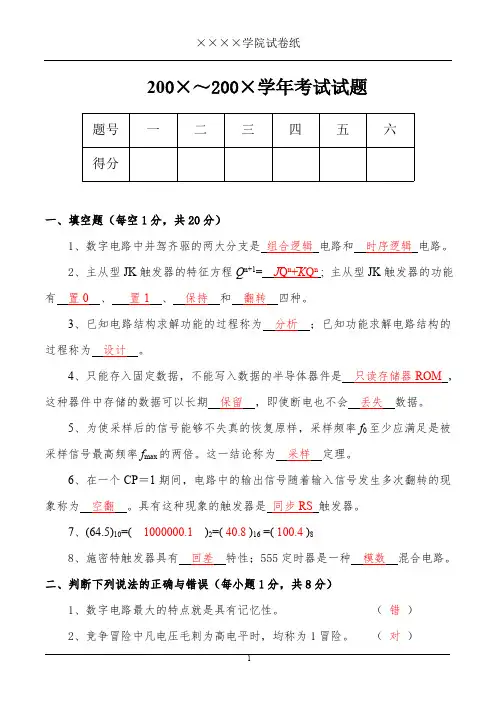

一、填空题(共20分)1.数字逻辑电路中最基本的逻辑门有、、；如果输入为1和0，输出为1，则该电路为逻辑电路。

2.最基本的三种逻辑运算是、和3.数字电路可分为电路、电路两部分。

4.同步RS触发器的特性方程为Q n+1= ；约束方程为。

5. 触发器有两个互补的输出端Q、Q，定义触发器的1状态，可见触发器的状态指的是端的状态。

6. 根据逻辑能可将触发器分为触发器、触发器、触发器、触发器等。

7.数字电路中不连续的信号为信号，连续变化的信号为信号，在电路上数字信号用电平和电平表示。

二、判断题(共 20分)1. 因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

（）2. 数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

（）3. 若两个函数具有相同的真值表，则两个逻辑函数必然相等。

（）。

4. 逻辑函数的表示方法中具有唯一性的是真值表（）5. R S触发器的约束条件R S=0表示不允许出现R=S=1的输入。

（）6. 数字电路中，晶体管一般工作在放大状态。

( )7. 对JK触发器，在CP为高电平期间，当J=K=1时，状态会翻转一次。

（）8. 组合逻辑电路中输入与输出之间存在反馈通路( )9. 译码器属于时序逻辑器件.( )10. 格雷码具有任何相邻码只有一位码元不同的特性。

（）。

（）三、选择题(共 15分)1. 下列函数中，是最小项表达式形式的是A. Y=A+BC B. Y2=ABC+ACDC. Y=A B C+ABCD. Y=A BC+ABCD2.对于四位二进制译码器，其相应的输出端共有A． 4个 B. 16个 C. 8个 D. 10个3．用8421码表示的十进制数45，可以写成A． 45 B. [101101]BCDC. [01000101]BCDD. [10111]24．属于组合逻辑电路的是A．触发器 B. 全加器 C. 移位寄存器 D. 计数器5. 逻辑变量的取值1和0可以表示：。

A.开关的闭合、断开B.数值的大小C.真与假6．A+BC= 。

院系： 专业班级： 学号： 姓名： 座位号：图2.1（题2.6）；7、N 个触发器可以构成能寄存___2N ____位二进制数码的寄存器。

8、同步触发器在一个CP 脉冲高电平期间发生多次翻转，称为 空翻 现象。

9、在图 2.2所示的电路中，输出端Y 与输入端A ，B 之间的逻辑关系为Y=A+B 。

BAFV 1图2.2（题2.9）；10、输出高电平有效的显示译码器可以直接驱动 共阴极 型数码管。

1.组合逻辑电路只有多输出端，没有单输出端。

（ F ）；2.逻辑变量和逻辑函数的取值只有0和1两种可能。

（ T ）；3.用卡诺图合并相邻最小项的个数必须是2n 个。

（ T ）；4. 数字逻辑电路，按其功能特点和结构特点可将电路分为组合逻辑电路和时序逻辑电路两种类型。

（ T ）；5.图3.1所示的计数器是5421BCD 码的十进制计数器。

（ T ）；图3.1（题3.5）；二、判断题（正确在题号后看好内填写“T ”,错误的填写“F ”）（每小题1分，共10分）；6.TTL 与非门其多余的输入端可接逻辑0。

（ F ）；7.DDL （二极管—二极管逻辑）或门电路存在着高电平转移的缺陷。

（ T ）； 8.全加器只能用于对两个1位二进制数相加。

（ F ）； 9. 若输入T=1，则边沿T 触发器完成保持功能。

（ F ）；10.施密特触发器可将输入的模拟信号变换成矩形脉冲输出。

（ T ）；1、十进制数386的8421BCD 码是【 B 】；A 、0011 0111 0110；B 、0011 1000 0110；C 、1000 1000 0110；D 、0100 1000 0110；2、一个输入为A 、B 的两输入端与非门，为保证输出低电平，要求输入为【 D 】；A 、A=1、B=0；B 、A=0、B=1；C 、A=0、B=0；D 、A=1、B=1；3、下列电路中，不属于组合逻辑电路的是【 C 】；A 、译码器；B 、编码器；C 、计数器；D 、全加器；4、指出下列各式中哪个是四变量A 、B 、C 、D 的最大项【 B 】；A 、ABC ；B 、A+B+C+D ；C 、D ABC ；D 、B AC ；5、CMOS 数字集成电路与TTL 数字集成电路相比突出的优点是【 A 】；A 、微功耗；B 、高速度；C 、高抗干扰能力；D 、电源范围宽；6、时序逻辑电路的主要组成电路是【 B 】；A 、与非门和或非门；B 、触发器和组合逻辑电路；C 、施密特触发器和或非门；D 、整形电路和多谐振荡器；7、用TTL 与非门或CMOS 与非门组成如图1.1电路，使发光管发光的条件为【 B 】。

学习中心/函授站_姓名答案+3225776615学号西安电子科技大学网络与继续教育学院2020 学年上学期《数字逻辑电路》期末考试试题（综合大作业）考试说明：1、大作业试题于2020 年4 月23 日公布，2020 年4 月24 日至2020 年5 月10 日在线上传大作业答卷（一张图片对应一张A4 纸答题纸），要求拍照清晰、上传完整；2、考试必须独立完成，如发现抄袭、雷同均按零分计；3、答案须用《西安电子科技大学网络与继续教育学院标准答题纸》手写完成，要求字迹工整、卷面干净。

一、单项选择题（每题 2 分，共 30 分）1、与(76)H 相等的数是[ ]。

A （76）OB （116）DC （76）D D (1110110)B2、（100011.1）B 的8421BCD 是[ ]。

A 00110101.0101B 00111000.1000C 00111000.0101D 100011.10003、或非门的输出完成F =A , 则多余输入端[ ]。

A 全部接高电平B 全部接低电平C 只需一个接地即可D 只需一个接高电平即可4、逻辑函F (ABC )=A ⋅B +AC 的最小项标准式为[ ]。

A F(ABC)= ∑(0,1,4,6)B F(ABC)= ∑(2,3,5,7)C F(ABC)= ∑(2,6,7)D F(ABC)= ∑(0,1,4,6)5、与AB＋AC＋B ⋅C 相等的表达式为[ ]。

A ACB ABC AB＋ACD A+ B ⋅C6、函数F=(A B ＋C)(B＋ACD )的对偶式函数表达式是[ ]。

A G=( A ＋B)·C ＋B ·A +C +DB G=A＋B C＋B·A +C +DC G=(A＋B )·C＋B·A +C +DD G=(A B )·C ＋(B+ A +C +D )7、逻辑函数A B C D 的逻辑相邻项是[ ]。

《数字逻辑》复习资料与逻辑表达式A+ABC 相等的式子是A。

组合逻辑电路通常由逻辑门电路组合而成。

交流电压不是数字信号。

脉冲异步时序逻辑电路不允许两个或两个以上输入信号同时为1。

格雷码不是BCD码，组合逻辑电路输出与输入的关系可用真值表描述。

基本R-S触发器对输入信号有约束。

构造1个模5同步计数器，需要3个触发器。

表示任意1位十进制数，需要4位二进制数。

n个变量组成的最小项m i，具有n个相邻最小项。

触发器有2个稳态。

实现2个4位二进制数相加的组合电路，应有5个输出函数。

组合逻辑电路中的险象是由电路中的时延引起的。

若已知XY＋YZ＋YZ=XY＋Z，判断等式(X+Y)(Y+Z)(Y+Z)=(X+Y)Z 成立的最简单方法是依据对偶规则。

全加器有2个输出端。

逻辑代数中，若有AB=A+B,则有A=B。

时序逻辑电路有记忆功能。

最简电路不一定是最佳电路。

数字电路只能处理数字信号。

二进制数+0.0001的反码为0.0001，补码为0.0001。

数字电路有或、与、非三种基本运算。

二进制数10001010对应的十六进制数为8A，八进制数为212。

逻辑函数中对于任一组输入变量，其全体最小项之和为1，最大项之积为1。

简述组合逻辑电路分析的步骤。

（1）根据逻辑电路图写出输出函数表达式。

从输入端开始往输出端逐级推导，直至得到所有与输入变量相关的输出函数表达式（2）化简输出函数表达式使用代数法、卡诺图法进行输出函数表达式化简。

（3）列出输出函数真值表根据输出函数最简表达式，列出输出函数真值表。

（4）功能评述概括出对电路逻辑功能的文字描述，并对原电路的设计方案进行评定，必要时提出改进意见和改进方案。

什么是数字电路？简述数字逻辑电路的特点。

1）数字电路：用来处理数字信号的电子线路称为数字电路。

2）数字逻辑电路的特点：（1）电路的基本工作信号是二值信号。

（2）电路中的半导体器件一般都工作在开、关状态。

（3）电路结构简单、功耗低、便于集成制造和系列化生产；产品价格低廉、使用方便、通用性好。

数字集成电路一、 填空题1. “全1出0，有0出1”描述的逻辑关系是 与非逻辑 。

2. 101ABC =时，函数C B AB Y +=之值为Y = 1 。

3. 、 逻辑表达式、 逻辑图 、 波形图 、卡诺图五种。

4. A B +AB A AB += A +B ，AB AB += A 。

5. 常用的集成组合逻辑电路有 编码器 、 译码器 、 数据选择器 等。

6. 编码器的功能是将输入信号转化为 二进制代码输出 。

7. 对于时序逻辑电路来说，某一时刻电路的输出不仅取决于当时的 输入状态 ，而且还取决于电路 原来的状态 。

所以时序电路具有 记忆 性。

8. 计数器的主要用途是对脉冲进行 计数 ，也可以用作 分频 和 定时 等。

9. 用n 个触发器构成的二进制计数器计数容量最多可为 2n -1 。

10. 寄存器可分成 数码 寄存器和 移位 寄存器。

11. 寄存器主要用来暂时存放 数码或信息 ，是一种常用的时序逻辑部件。

12. 一个触发器可以构成 1 位二进制计数器，它有 2 种工作状态，若需要表示n 位二进制数，则需要 n 个触发器。

13. 在计数器中，当计数脉冲输入时，所有触发器同时翻转，即各触发器状态的改变是同时进行的，这种计数器称为 同步计数器 。

14. 施密特触发器具有 回差 现象，又称 滞回 特性。

15. 单稳态触发器最重要的参数为 脉冲宽度 ；多谐振荡器最重要参数为振荡周期 。

16. 常见的脉冲产生电路有 多谐振荡器 ，常见的脉冲整形电路有 单稳态触发器 、 施密特触发器 。

17. 施密特触发器有 两 个稳态，单稳态触发器有 一 个稳态，多谐振荡器有零 个稳态。

18. 单稳态触发器输出脉冲宽度由 定时元件参数 决定；而施密特触发器输出脉冲宽度由 输入信号 决定。

19. 施密特触发器的主要用途有波形变换、整形、脉冲幅度鉴别、构成多谐振荡器 等。

二、 选择题1. Y ABC AC BC =++，当1A C ==时， D 。

《数字逻辑电路》期末考试试题题号一二三四总分题分30103030得分一、单项选择题（每小题2分，共40分）1、下列各数中与十进制数101不相等的数是（ ）。

A ．（0100 0011 0100）余3BCD B ．（141）8　C ．（1100101）2　D ．（66）162、八进制数（35）8 的8421BCD 是（　）。

A ．0011 1000B ．0010 1001C ．0011 0101D ．0010 1100 3、为使与非门输出为1则输入（　）。

A ．只要有0即可B ．必须全为0C ．必须全为1D ．只要有1即可 4、函数与其相等的表达式是（　）。

AB C B C A F ++=A ．B ．C+ABC ．D ．ABCB ABC A +5、使函数等于0的输入ABC 的组合是（　）。

BC AC AB F ++=A ．ABC=111 B ．ABC=110 C ．ABC=100D ．ABC=011 6、四变量的最小项的逻辑相邻项是（　）。

D C B A A ．B ．C ．D ．DC B A DC B A DC B A ABCD7、函数的对偶式是（ ）。

C B D A C B BC A F )(.+++=A ．))()((C B D A C B C B A G +++++=B ．()C BD A C B C B A G +++++=)(C ．()))((C B D A C B C B A G +++++=D ．()B D AC B C B A G +++++=)(8、的最简式为（ ）。

ABC BDE ADE C B A F +++++=A ．1 B ． C ．D ．A+BDE+CDE DE ABC +ABC 9、函数的最简与非式为（ ）。

AB BC C A F ++=A ． B ． C ． D ．C B C B B A ⋅⋅.C A B A ..AB C A 10、函数的最简与或式为（ ）。

数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 4D. 8答案：A3. 下列哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 电路中没有存储元件D. 输出状态不随时间变化答案：B4. 一个4位二进制计数器可以计数的最大值是（）。

A. 15B. 16C. 8D. 7答案：B5. 在数字电路中，使用最广泛的逻辑门是（）。

A. 与非门B. 或非门C. 异或门D. 非门答案：A6. 一个D触发器的输出状态取决于（）。

A. 时钟信号B. 数据输入C. 复位信号D. 时钟信号和数据输入答案：D7. 在数字电路中，一个3线-8线译码器的输入线数是（）。

A. 3B. 4C. 5D. 8答案：A8. 一个4位二进制计数器的计数周期是（）。

A. 8B. 16C. 32D. 64答案：B9. 一个JK触发器在J=0，K=1时的输出状态是（）。

A. 保持不变B. 置0C. 置1D. 翻转答案：D10. 在数字电路中，一个同步计数器与异步计数器的主要区别是（）。

A. 计数速度B. 电路复杂度C. 计数方式D. 时钟信号的使用答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3线-8线译码器可以产生________种不同的输出状态。

答案：82. 一个D触发器在时钟信号的上升沿到来时，其输出状态将________输入端的数据。

答案：复制3. 一个4位二进制计数器的计数范围是从________到________。

答案：0000到11114. 在数字电路中，一个与非门的输出状态与输入状态之间的关系是________。

答案：反相5. 一个JK触发器在J=1，K=0时的输出状态是________。

答案：置16. 在数字电路中，一个3线-8线译码器的输出线数是________。

数字逻辑电路 3卷答案 第 1 页 共 8 页期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟 XXXX 学院 ______________系 级 班姓名 学号 毛题号 一 二 三 四 总分 得分一、选择题（每小题2分，共20分）1． 八进制（273）8中，它的第三位数2 的位权为___B___。

A ．(128)10B ．(64)10C ．(256)10D ．(8)102. 已知逻辑表达式C B C A AB F ++=，与它功能相等的函数表达式_____B____。

A ．AB F = B ．C AB F += C ．C A AB F +=D ． C B AB F +=3. 数字系统中，采用____C____可以将减法运算转化为加法运算。

A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。

A ．与关系B ． 异或关系C ．同或关系D ．无法判断 5． 连续异或1985个1的结果是____B_____。

A ．0B ．1C ．不确定D ．逻辑概念错误得分 评卷人装订线内请勿答题6. 与逻辑函数DCBAF+++=功能相等的表达式为___C_____。

DCBAF+++=B．DCBAF+++=D．DCBAF++=7．下列所给三态门中，能实现C=0时，F=AB；C=1时，F为高阻态的逻辑功能的是____A______。

8. 如图所示电路，若输入CP脉冲的频率为100KHZ，则输出Q的频率为_____D_____。

A． 500KHz B．200KHzC． 100KHz D．50KHz9．下列器件中，属于时序部件的是_____A_____。

A．计数器B．译码器C．加法器D．多路选择器装数字逻辑电路3卷答案第2 页共8 页数字逻辑电路 3卷答案 第 3 页 共 8 页10．下图是共阴极七段LED 数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为____C______。
